NUTTx移植到飞控板



1、下载官方NUTTX系统源码:

git clone https://bitbucket.org/nuttx/nuttx

git clone https://bitbucket.org/nuttx/apps

git clone  https://bitbucket.org/nuttx/tools



2、根据系统硬件找到类似配置文件:

我们飞控板采用STM32F407VG作为主控芯片,在nuttx/configs/stm32f4discovery目录下的配置和我们系统硬件很接近,所以可以利用stm32f4discovery的配置稍作修改适应飞控板。



3、修改系统时钟:

stm32f4discovery板载8MHz系统晶振,而我使用板子是24MHz系统晶振,所以需要修改系统时钟配置(此部分可以参考PX4系统的nuttx-configs/px4fmu-v2/include/board.h的配置),在configs/stm32f4discovery/include/board.h修改如下:

根据飞控板硬件修改时钟配置:

//#define STM32_BOARD_XTAL        8000000ul

#define STM32_BOARD_XTAL        24000000ul



//#define STM32_PLLCFG_PLLM       RCC_PLLCFG_PLLM(8)

#define STM32_PLLCFG_PLLM       RCC_PLLCFG_PLLM(24)



根据飞控板硬件修改串口配置:

#if 0

// UART2:

// The STM32F4 Discovery has no on-board serial devices, but the console is

// brought out to PA2 (TX) and PA3 (RX) for connection to an external serial

// device. (See the README.txt file for other options)

//

// These pins selections, however, conflict with pin usage on the STM32F4DIS-BB.



#ifndef CONFIG_STM32F4DISBB

#  define GPIO_USART2_RX GPIO_USART2_RX_1

#  define GPIO_USART2_TX GPIO_USART2_TX_1

#endif



// UART3: (Used in pseudoterm configuration)



#define GPIO_USART3_TX GPIO_USART3_TX_1

#define GPIO_USART3_RX GPIO_USART3_RX_1



// UART6:

// The STM32F4DIS-BB base board provides RS-232 drivers and a DB9 connector

// for USART6.  This is the preferred serial console for use with the STM32F4DIS-BB.



#define GPIO_USART6_RX GPIO_USART6_RX_1

#define GPIO_USART6_TX GPIO_USART6_TX_1



#else



// UARTs.

#define GPIO_USART1_RX GPIO_USART1_RX_2  // console in from IO

#define GPIO_USART1_TX GPIO_USART1_TX_2



#define GPIO_USART2_RX      GPIO_USART2_RX_2

#define GPIO_USART2_TX      GPIO_USART2_TX_2

#define GPIO_USART2_RTS    GPIO_USART2_RTS_2

#define GPIO_USART2_CTS    GPIO_USART2_CTS_2



#define GPIO_USART3_RX      GPIO_USART3_RX_3

#define GPIO_USART3_TX      GPIO_USART3_TX_3

#define GPIO_USART3_RTS    GPIO_USART3_RTS_2

#define GPIO_USART3_CTS    GPIO_USART3_CTS_2



#define GPIO_UART4_RX        GPIO_UART4_RX_1

#define GPIO_UART4_TX        GPIO_UART4_TX_1



#define GPIO_USART6_RX      GPIO_USART6_RX_1

#define GPIO_USART6_TX      GPIO_USART6_TX_1



#define GPIO_UART7_RX        GPIO_UART7_RX_1

#define GPIO_UART7_TX        GPIO_UART7_TX_1



// UART8 has no alternate pin config



// UART RX DMA configurations



#define DMAMAP_USART1_RX DMAMAP_USART1_RX_2

#define DMAMAP_USART6_RX DMAMAP_USART6_RX_2



#endif



4、配置NUTTX系统(详细的工具配置及编译可以参考博文“NuttX移植到STM32F4Discovery”):

清除之前的系统配置:

    进入NUTTX源码根目录

    sudo make distclean



重新配置系统:

cd tools/

USB调试:

./configure.sh ../configs/stm32f4discovery/usbnsh/

  串口调试:

./configure.sh ../configs/stm32f4discovery/nsh

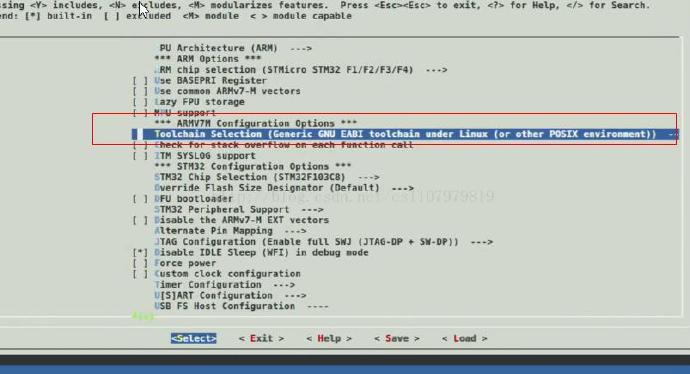

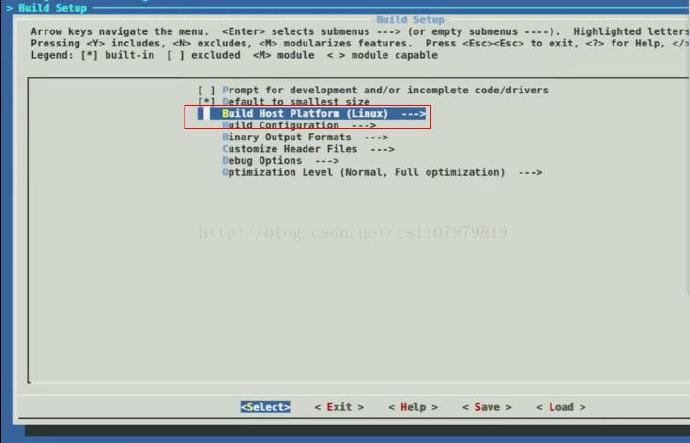

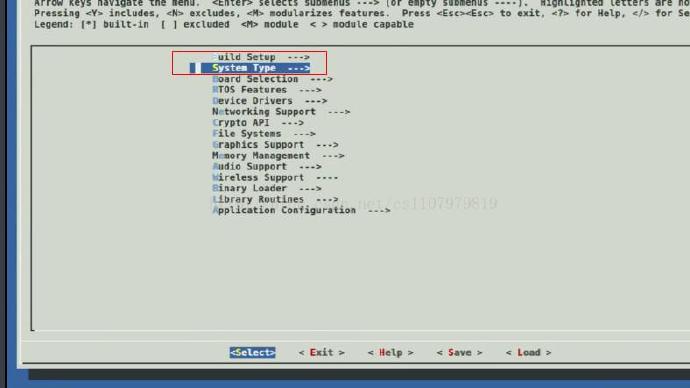

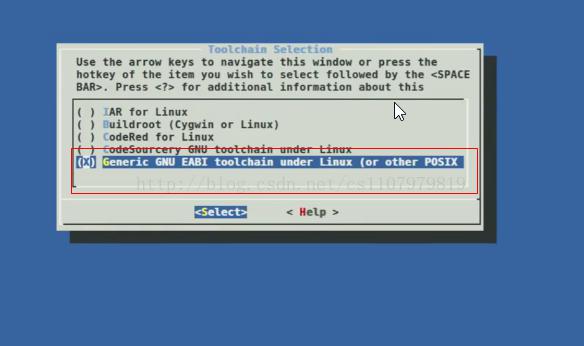

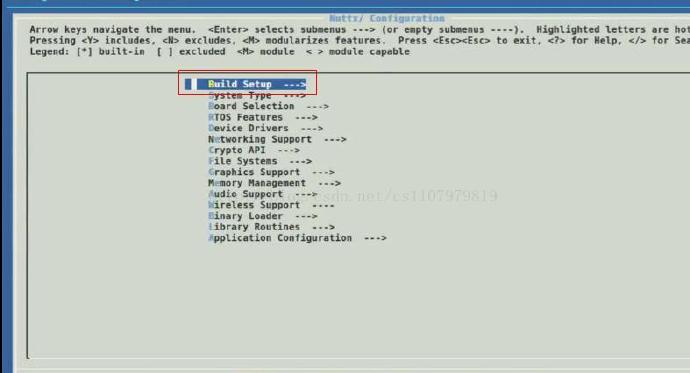

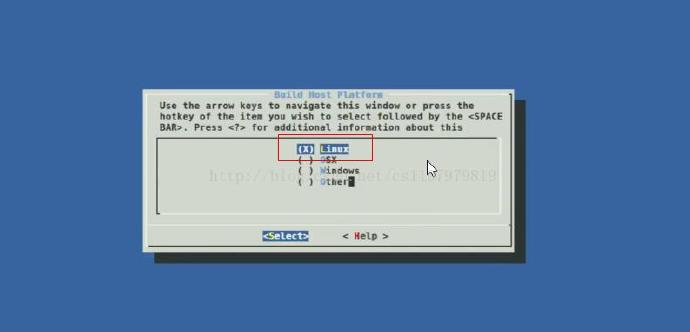

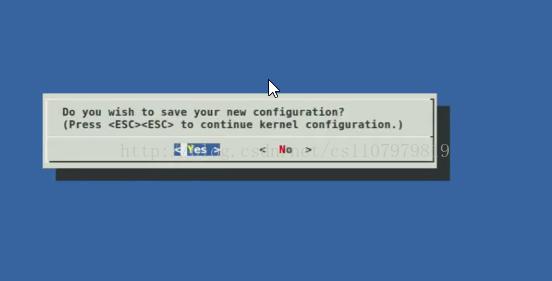

5、配置运行环境

cd ../                 //回到nuttx源码根目录

sudo make menuconfig

NUTTX移植官方源码到飞控板上

NUTTX移植官方源码到飞控板上

NUTTX移植官方源码到飞控板上

NUTTX移植官方源码到飞控板上


NUTTX移植官方源码到飞控板上

NUTTX移植官方源码到飞控板上

NUTTX移植官方源码到飞控板上



6、编译:

NUTTX源码根目录下:

    sudo make

编译成功,生成 nuttx.bin 和 nuttx.hex。



7、使用st-link 烧写nuxtt.bin

stlink连接电脑和板子,执行:st-util指令,如果正常会显示:

NUTTX移植官方源码到飞控板上

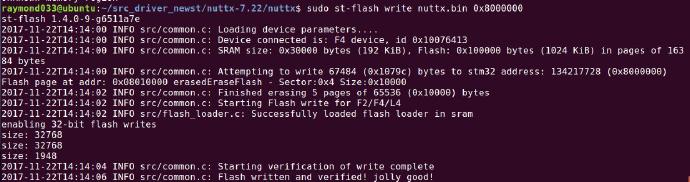

8、下载:

    st-flash write nuttx.bin 0x8000000

NUTTX移植官方源码到飞控板上


 9、调试:

下载完成后,断电重启板子,用USB线将板子与电脑连接上就可以与电脑通信了,通过USB与电脑通信,此时板子会被电脑识别成ttyACM*设备(通常ttyACM0stlinkttyACM1才是通信口)。这里使用screen命令连接nsh(nuttxshell)

    ls /dev/ttyA*

    sudo screen /dev/ttyACM0

 NUTTX移植官方源码到飞控板上

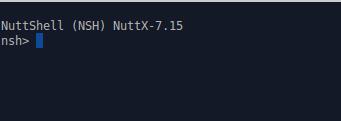

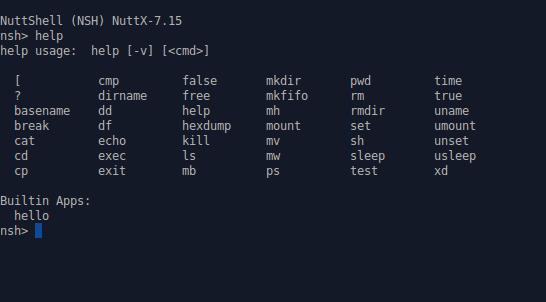

输入
help可以查看命令:回车后,如果没有任何显示,按三下回车应该会有反馈。

NUTTX移植官方源码到飞控板上
