Linux集群架构(下)

一、LVS DR模式搭建

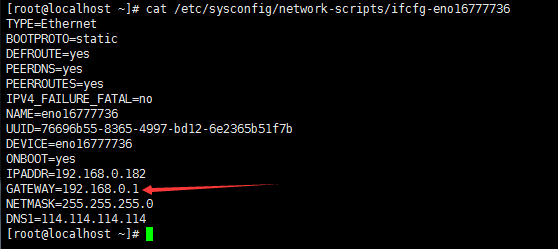

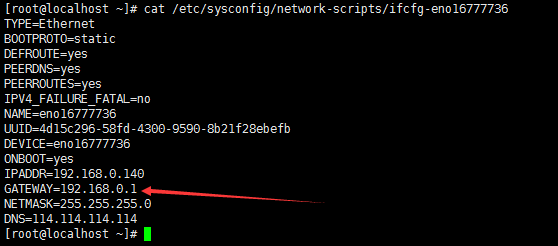

由于之前试验更改182和140两台机器的网关，现需重新修改回去



DR模式搭建 – 准备工作

• 三台机器

• 分发器，也叫调度器（简写为dir）

• 0.236

• rs1

• 0.182

• rs2

• 0.140

• vip

• 0.110

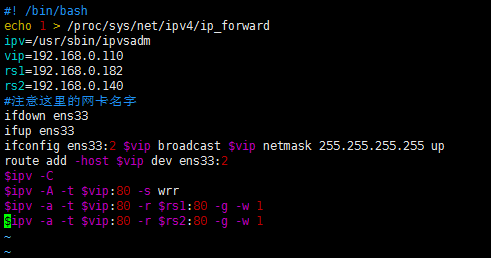

• dir上编写脚本 vim /usr/local/sbin/lvs_dr.sh //内容如下

#! /bin/bash

echo 1 > /proc/sys/net/ipv4/ip_forward

ipv=/usr/sbin/ipvsadm

vip=192.168.0.110

rs1=192.168.0.182

rs2=192.168.0.140

#注意这里的网卡名字

ifdown ens33

ifup ens33

ifconfig ens33:2 $vip broadcast $vip netmask 255.255.255.255 up

route add -host $vip dev ens33:2

$ipv -C

$ipv -A -t $vip:80 -s wrr

$ipv -a -t $vip:80 -r $rs1:80 -g -w 1

$ipv -a -t $vip:80 -r $rs2:80 -g -w 1







• 两台rs上也编写脚本 vim /usr/local/sbin/lvs_rs.sh//内容如下

#/bin/bash

vip=192.168.0.110

#把vip绑定在lo上，是为了实现rs直接把结果返回给客户端

ifdown lo

ifup lo

ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up

route add -host $vip lo:0

#以下操作为更改arp内核参数，目的是为了让rs顺利发送mac地址给客户端

#参考文档www.cnblogs.com/lgfeng/archive/2012/10/16/2726308.html

echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore

echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce

echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore

echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce







• 分别在dir上和两个rs上执行这些脚本

sh /usr/local/sbin/lvs_dr.sh                //执行脚本





• 测试

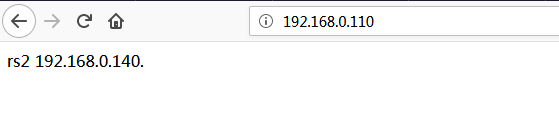

使用web访问vip，访问到rs2这台机器

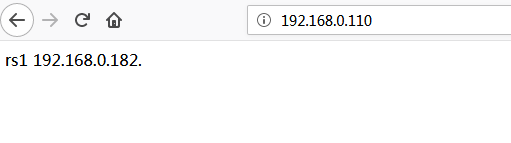

按住ctrl+F5强制刷新浏览器缓存，重新访问，访问到rs1这台机器



二、Keepalived+LVS DR



• 完整架构需要两台服务器（角色为dir）分别安装keepalived软件，目的是实现高可用，但keepalived本身也有负载均衡的功能，所以本次实验可以只安装一台keepalived

• keepalived内置了ipvsadm的功能，所以不需要再安装ipvsadm包，也不用编写和执行那个lvs_dir的脚本

• 三台机器分别为：

• dir（安装keepalived）0.236

• rs1 0.182

• rs2 0.140

• vip 0.110

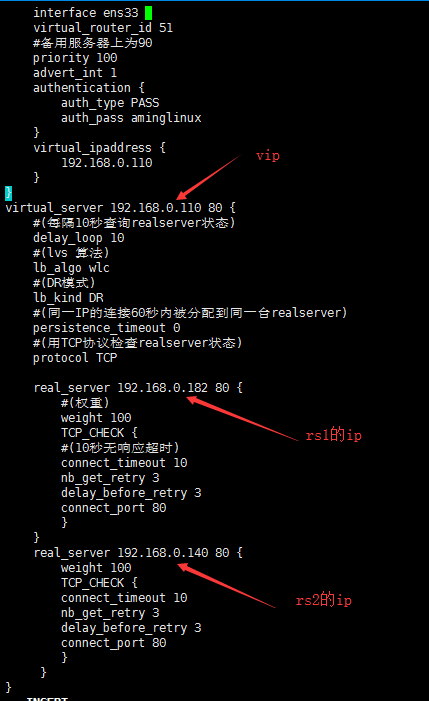

编辑keepalived配置文件 vim /etc/keepalived/keepalived.conf//内容请到https://coding.net/u/aminglinux/p/aminglinux-book/git/blob/master/D21Z/lvs_keepalived.conf 获取







• 需要更改里面的ip信息

• 执行ipvsadm -C  把之前的ipvsadm规则清空掉

• systemctl restart network 可以把之前的vip清空掉

• 两台rs上，依然要执行/usr/local/sbin/lvs_rs.sh脚本

• keepalived有一个比较好的功能，可以在一台rs宕机时，不再把请求转发过去

• 测试





rs2上操作

systemctl  stop nginx                //停止服务







dir上操作

systemctl start keepalived              //启动服务

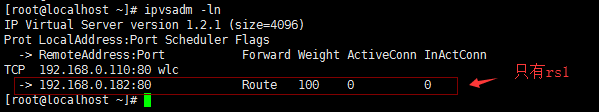

ipvsadm -ln           查看连接数







rs2上操作

systemctl  start nginx           //启动服务





dir上操作

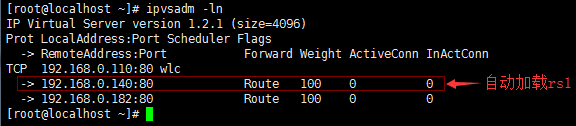

ipvsadm -ln           查看连接数
