本文介绍了如何在Multisim中利用电感进行直流和交流的仿真。通过示例展示了电感在通直流时对电路的影响，以及在阻交流时电容的容抗作用。同时，强调了学习专业英语对于职业发展的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

 Multisim : NI Multisim 14.0 Student Edition
      OS : Windows 10 x64
typesetting : Markdown
       blog : my.oschina.net/zhichengjiu
      gitee : gitee.com/zhichengjiu

 

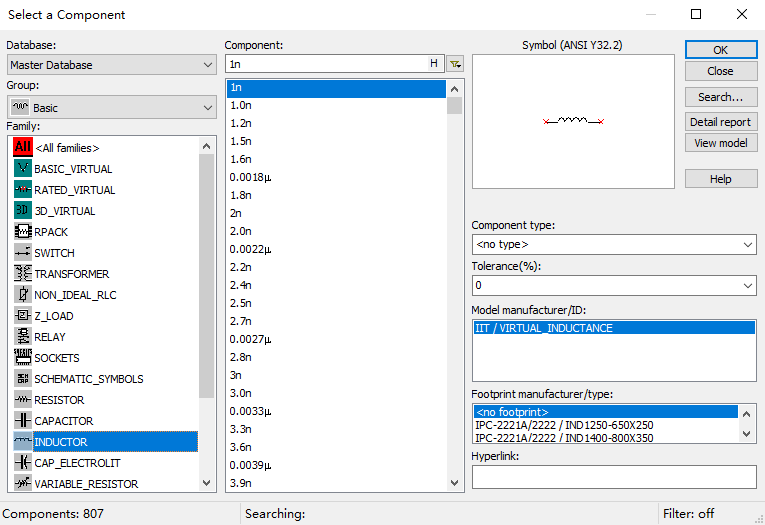

电感 添加元件所在的位置

 

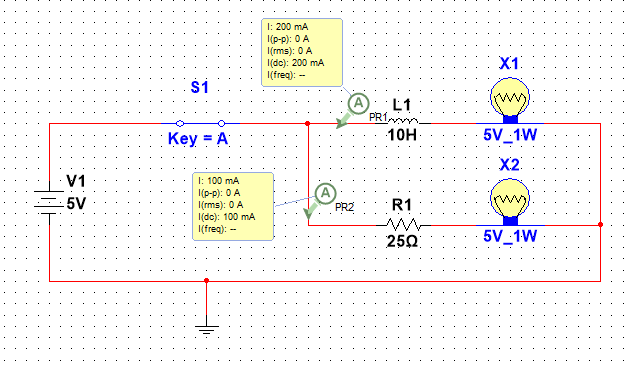

示例 - 通直流

  • 在这个图中，当开关闭合后、断开后，注意观察电流探针1的数值变化。它是有一个过程的。
  • 将DC_Power的数值改为12V，会看到LAMP_X1损坏了。

 

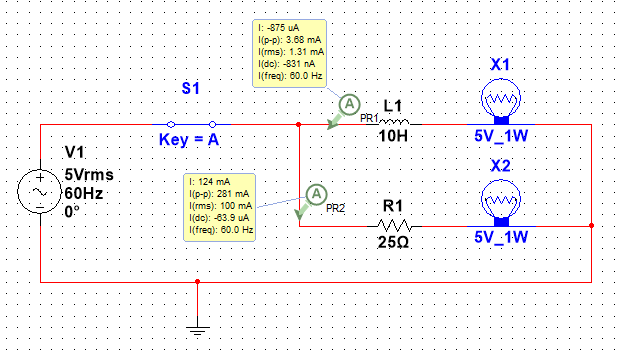

示例 - 阻交流

  • LAMP_X1处于熄灭状态，LAMP_X2还能闪烁。
  • 这是因为电容的容抗。 公式是：X = 2πf*L
