ArcGIS中 IPictureMarkerSymbol中size和图片大小的关系(10.2)

本文围绕ArcGIS中的IPictureMarkerSymbol图片点符号展开，作者在将其符号转为自有符号时，对大小关系存疑。按官网描述设计自有符号，大小偏大。经用QQ截图量算不同长宽比图片设置size占用像素，发现实际与官方说明相反，最后给出转换为以宽高中最大值描述size的伪代码。

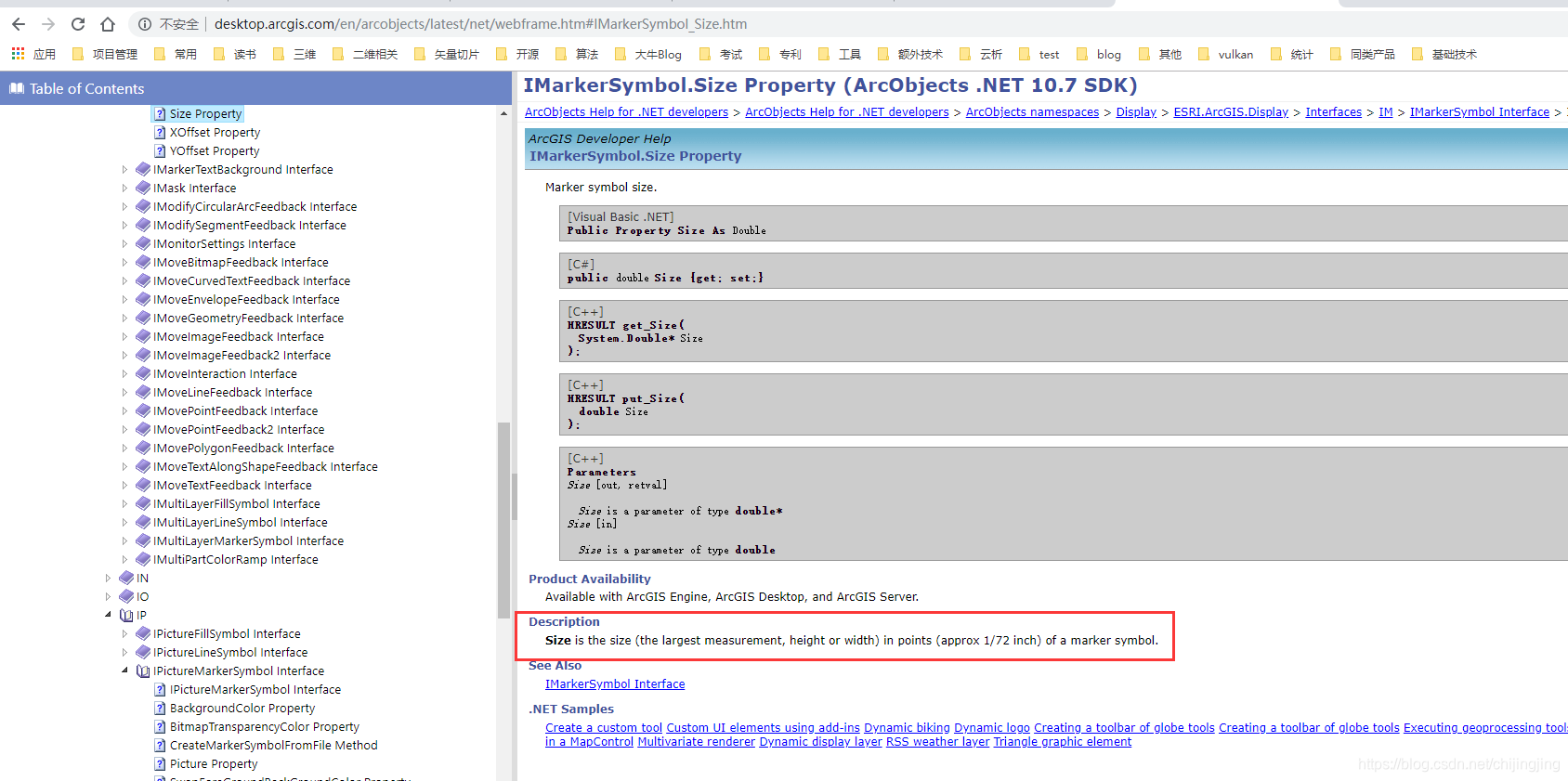

IPictureMarkerSymbol为ArcGIS中图片点符号, 图片点符号顾名思义使用图片绘制在某个点位. 但是为了将他的符号转为自有符号,一直没搞懂大小关系, 首先看官网描述:

(the largest measurement, height or width 取长宽的最大值.

按照此思路去设计自有符号,发现大小基本都会偏大. 最后无解了, 直接用QQ截图去量算各种长宽比的图片设置size到底占用几个像素, 选择几张不同尺寸图片, 长较大,宽较大 ,长宽相似. 如下图:

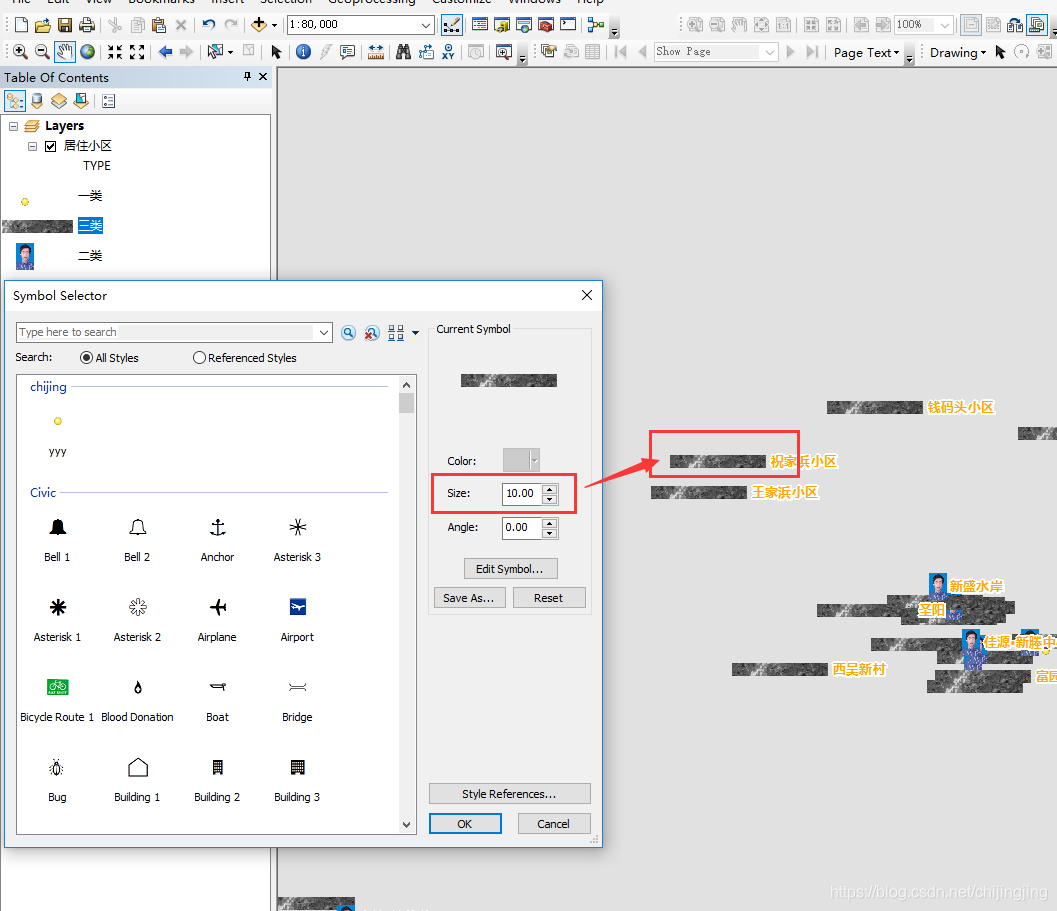

size为10 , 的三类图片符号中, size 等于图片高度.

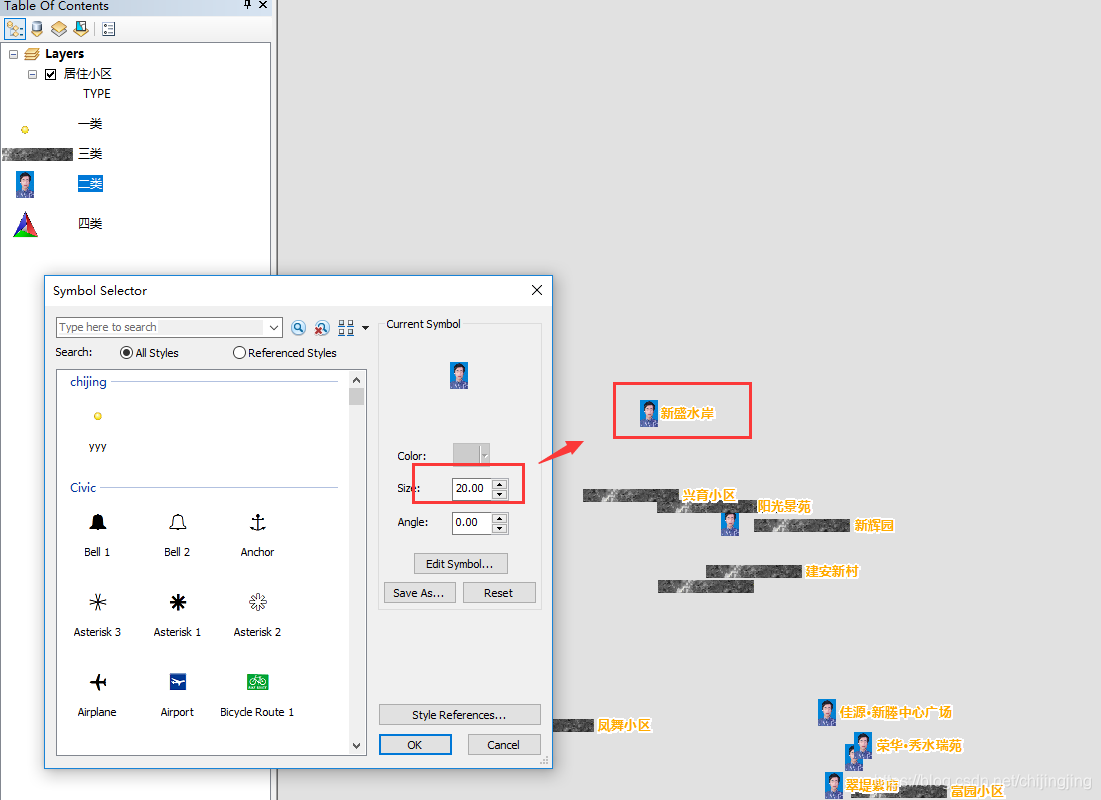

二类分类的size=20, 等于图片在地图上显示的宽度

这完全证明这和官方文档说明上是相反的, 就是用的图片长宽中较小的值做的size, 现在如果想将此类符号转为以宽高中最大值描述size的方式,就很简单了, 伪代码如下:

            //图片从像素转毫米单位
            ESRI.ArcGIS.esriSystem.XMLSerializer ser = new ESRI.ArcGIS.esriSystem.XMLSerializer();
            ESRI.ArcGIS.esriSystem.PropertySet env = new ESRI.ArcGIS.esriSystem.PropertySet();
            ESRI.ArcGIS.esriSystem.XMLFlags flag = new ESRI.ArcGIS.esriSystem.XMLFlags();
            string strXML = ser.SaveToString(sym, env, flag);
            System.Xml.XmlDocument doc = new System.Xml.XmlDocument();
            doc.LoadXml(strXML);

            string strBase64img = doc.DocumentElement.SelectSingleNode("Picture").InnerText;
            byte[] imageBytes = System.Convert.FromBase64String(strBase64img);
              MemoryStream f = new MemoryStream(imageBytes);
            Image img =  Image.FromStream(f);

            double imgWidth = img.Width;
            double imgHeight = img.Height;
            double symSzie = symbol.Size.
.	    PicturePointSymbol ps = new GeoStar.Core.PicturePointSymbol();
            ps.LoadPicture(imageBytes, imageBytes.Length);///加载图片
            //  ArcGIS 图片size根据最小宽高来算,
            double smallValue = symSzie;
            ////像素 = 毫米 / 25.4 * dpi
            if (imgWidth > imgHeight)
            {

                ps.Width = smallValue * imgWidth / imgHeight;
                ps.Size = ps.Width;
                ps.Height = smallValue;
            }
            else
            {
                ps.Width = smallValue;
                ps.Height = smallValue * imgHeight / imgWidth;
                ps.Size = smallValue;
	    }
