dex字节码介绍和二进制译码分析

对于dex字节码，官方提供了三篇文档对其进行比较详尽的介绍，分别是：

• Dalvik bytecode ：主要介绍的是Dalvik字节码的总体设计理念，还提供了全部的字节码指令介绍。如果没有一点计算机系统相关知识，还是比较难懂的，有部分的描述也不是太清晰，可参考本人这篇文章的翻译：Dalvik bytecode的总体设计
• Dalvik Executable instruction formats ：主要讲解的是dex指令的二进制格式。
• Dalvik Executable format ：介绍的是Dex文件的格式。

上面三篇文章，通读下来，如果不认真仔细看，很难把它们之间的关系串联起来，在实际阅读分析系统源码或者一些字节码指令时，还是较为困难的。下面就以一个实际例子，分析dex字节码指令的运用和阅读。


源码例子

public class Main {

    public static void main(String[] args) {
        Hello hello = new Hello();
        String sentence = hello.sayHello();
        System.out.printf(sentence);
    }

    public static class Hello {
        public String sayHello() {
            return "hello!!!!";
        }
    }

}

我们主要分析 String sentence = hello.sayHello(); 这行代码的字节码指令情况。

使用工具，将上面源码编译成dex文件，用 010编译器 打开 ：

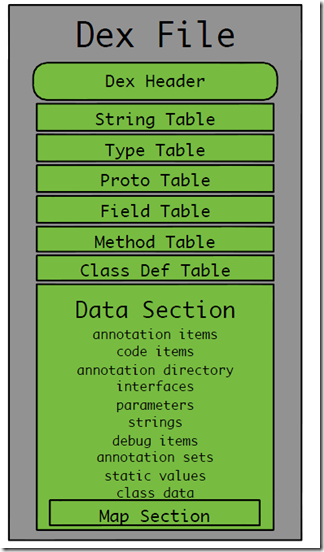

从上图看，dex 文件总体的格式，就如 Dalvik Executable format 中介绍的一样。上图中对应字段，和下图dex 文件格式是一致吻合的。


要找到 String sentence = hello.sayHello(); 该语句的对应二进制指令，就要在dex 文件中，首先找到 main 方法。
根据官方文档，它是在 ：

---

dex文件 —>class_defs的class_def_item —> class_data_item —> direct_methods

---

在本例子中，main 方法隐藏在字节码中，如下图：

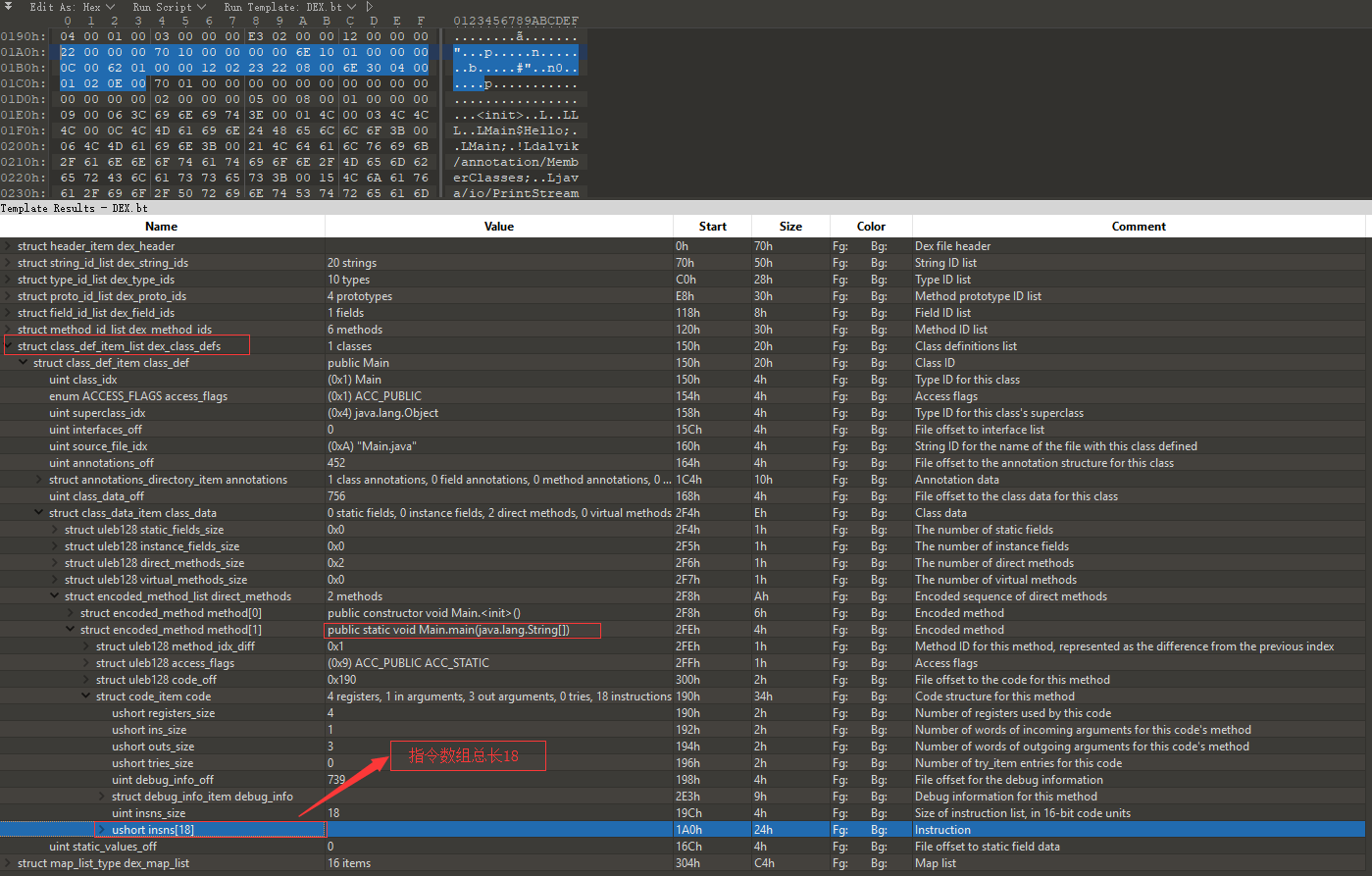

main 方法的二进制字节码指令就在 insns 这个18位数组中。

我们看看 insns 这些指令的二进制：

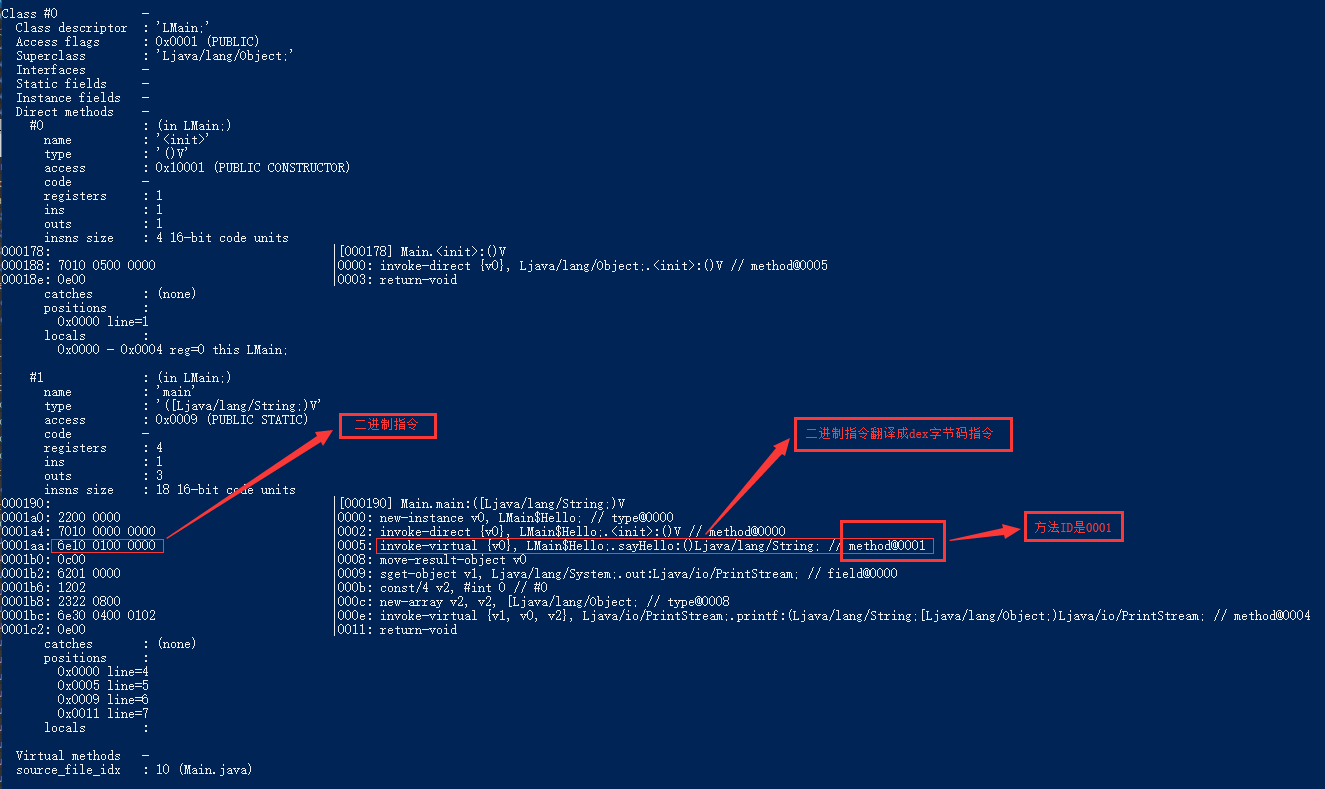

如果仅仅看二进制，很难明白这么多条指令的内容，我们可以借助dexdump，先看看二进制译码后的字节码指令究竟是怎样的，dexdump 如下（只包含 dexdump 的 main 方法的部分）：

从上图看到，对于语句 ：
String sentence = hello.sayHello(); ，
其对应的dex字节码指令是：
invoke-virtual {v0}, LMain$Hello;.sayHello:()Ljava/lang/String; // method@0001
该指令在二进制中的表示是：
6e10 0100 0000

这么复杂的一个dex字节码指令，对应的二进制表示，是如此的简单。这个编码和译码的关系就是 Dalvik bytecode 和 Dalvik Executable instruction formats 里面说的内容.

接下来，就是详细介绍该如何译码 6e10 0100 0000 这条二进制指令 。
要译码指令，首先要清楚，指令的格式 如何。
从 Dalvik bytecode 知道：

---

指令 = 指令码op + 指令格式format + 参数

---

先不要管这几个组成部分在指令中的排列顺序，一条指令就是上面的三部分组成的，三部分确定一条字节码指令。


步骤一 ：译码op

要译码，首先，我们要确定op（指令码）是什么？
在 6e10 0100 0000 二进制指令中，op = 6e 。
这里有一个疑问，从 Dalvik bytecode 和 Dalvik Executable instruction formats 中，我们知道一条指令，大概 （仅仅是大概）是下面的类似形式：

B|A|op CCCC

从直观阅读来看， op 在参数 B|A 之后，那么在这里，10 才是 op， 为什么是 6e 呢？
主要原因是，字节码的字节序为 Little Endian 。这样，在16进制表示中，我们用编辑器看到op 在前面，而实际上，指令的格式是op 在后面，这有利于程序按字节序解释指令的。
那么，在6e10 0100 0000 中，6e10 对应到字节码指令，实际是 1|0|6e 的形式。


步骤二 ：确立Format

知道 op=6e 后，下一步，就是确定指令format。查阅 Dalvik bytecode 的指令集表格：

op & format	Mnemonic / Syntax	Arguement
6e 35c	6e: invoke-virtual {vC, vD, vE, vF, vG}, meth@BBBB	A: argument word count (4 bits) B: method reference index (16 bits) C…G: argument registers (4 bits each)

从表格中，看到，op=6e 对应的 format=35c（op 和 format 是多对一关系） 。

format=35c ，实际上，这个 35c 是 format 的ID，这个我们可以在 Dalvik Executable instruction formats 中提供的表格中查到：

Format	ID	Syntax
A|G|op BBBB F|E|D|C	35c	[A=5] op {vC, vD, vE, vF, vG}, meth@BBBB [A=5] op {vC, vD, vE, vF, vG}, site@BBBB [A=5] op {vC, vD, vE, vF, vG}, type@BBBB [A=4] op {vC, vD, vE, vF}, kind@BBBB [A=3] op {vC, vD, vE}, kind@BBBB [A=2] op {vC, vD}, kind@BBBB [A=1] op {vC}, kind@BBBB [A=0] op {}, kind@BBBB

这里，我们就可以确立 6e10 0100 0000 二进制指令对应的字节码指令格式为 ：

---

A|G|op
BBBB
F|E|D|C

---

步骤三 ：分析参数

前面我们已经知道指令的Format，这时候我们需要 代入参数。
6e10 0100 0000 中，6e 后面的10 ，对应Format，可以代入 A=1，G=0，确立，字节码指令语法为：

---

op {vC}, kind@BBBB

---


op 实际为 invoke-virtual , C=0 , kind为method，BBBB=0001 （注意 Little Endian ）。
最终， 6e10 0100 0000 的字节码指令（其实只是助记符，方便人理解指令） ：

invoke-virtual {V0}, method@0001


invoke-virtual {V0}, method@0001 这条指令实际上就是调用一个virtual方法（非private，非static，非final，非构造函数）,这个方法的索引由 参数 0001 指定。
那么，0001 方法索引在哪里？这个就要到dex文件中的method_ids中去找。

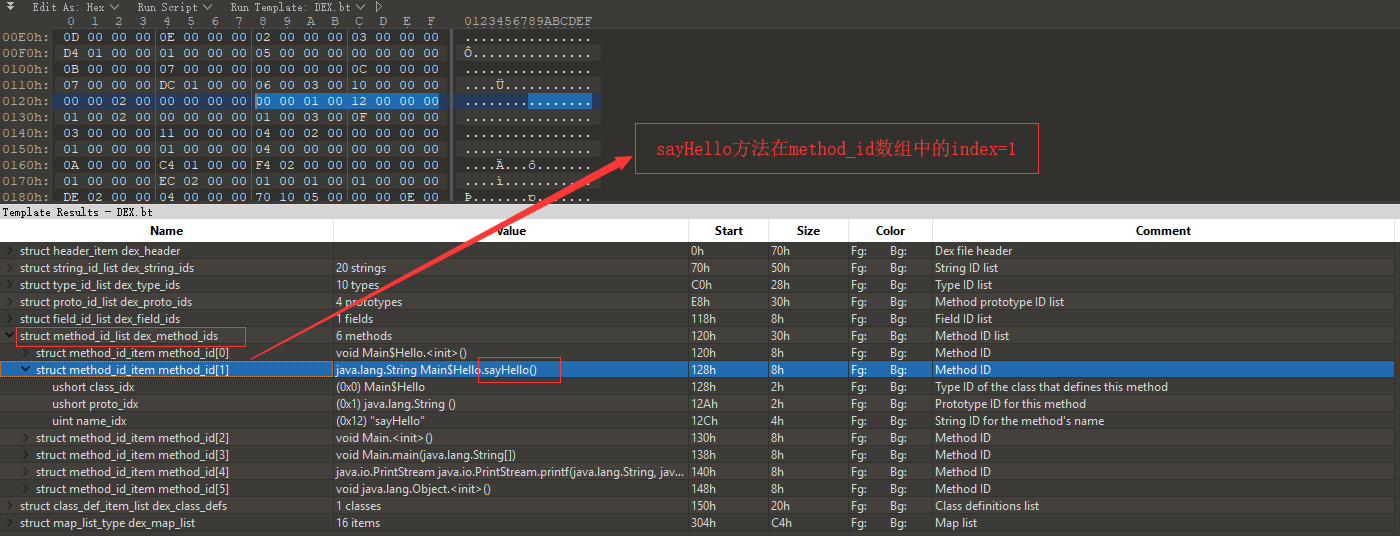

在method_ids 数组中，准确找到了index=0x0001 的对应方法为 Main$Hello.sayHello() 。

剩下的参数是 {V0} , 其意思是需要使用 V0 寄存器的值作为方法调用的参数，但 sayHello 是不带参数的方法。在 Dalvik bytecode 中提及，对于实例方法（instantce methods）的调用，第一个参数为 调用者本身，所以 V0 存有的肯定是 Hello 类的实例对象，这符合前面指令new-instance 时，V0 寄存器是作为目的寄存器的情况。



总结

上文全部，只是其中一个方法调用的例子，但是实际上，任何二进制指令都是可以按以上步骤进行译码：

• 指令 = 指令码op + 指令格式format + 参数
• 译码步骤：确立op --> 查 format --> 读参数 --> 最终译码
• 字节码指令实际上不是必然要存在的，它只是反编译dex文件的产物，帮组人更易理解指令，也可以理解为一种IR。
• 理解字节码指令和dex 文件相关的知识，利于对android虚拟机，AOT等模块的进行深入了解。
