Vallen Dispersion——计算Lamb波色散，声发射信号模态分析的免费软件

简介

Vallen Dispersion软件是德国Vallen公司开发的，可以计算Lamb波色散，声发射信号模态分析，重要的是免费！

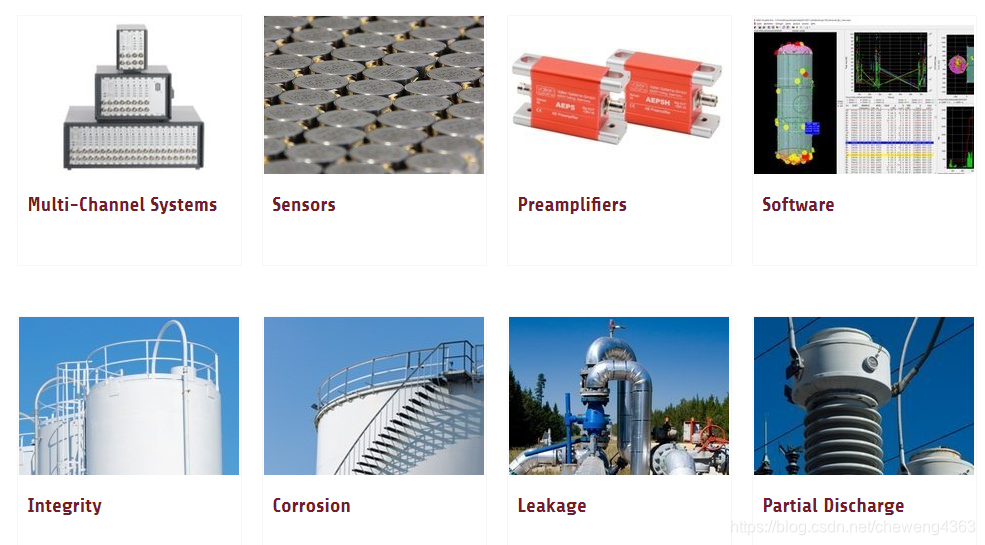

目前我国大多数研究人员和工程人员主要采用美国PAC公司和德国Vallen公司的声发射检测系统。

---

关于声发射：随着全球工业的飞速发展,各种管道、压力容器、储罐、特种设备的应用也越来越广泛。在应用过程中,受到不同因素的影响及不同程度的损伤,为了确保使用设备或容器的安全投产,安全评估和防微杜渐则显得特别的重要。常规的无损检测方法需要停产或开罐的情况下进行检测,时间长,人工多,费用高。声发射检测手段具有实时监控、动态监测、灵敏度高等有点,受到工程人员的青睐。 声发射是缺陷材料中局部区域快速释放能量产生瞬态弹性波的过程。这些能量能够直接反映缺陷的位置和损伤程度。运用声发射检测仪器来对活性缺陷进行检测,是进行设备检测的重要手段。

---

Vallen AE套件软件包括许多用于时域和频域数据采集和数据分析的程序。还包括一些附加程序，帮助用户使用测量硬件和分析测量数据。

下载地址
https://www.vallen.de/downloads/

软件下载

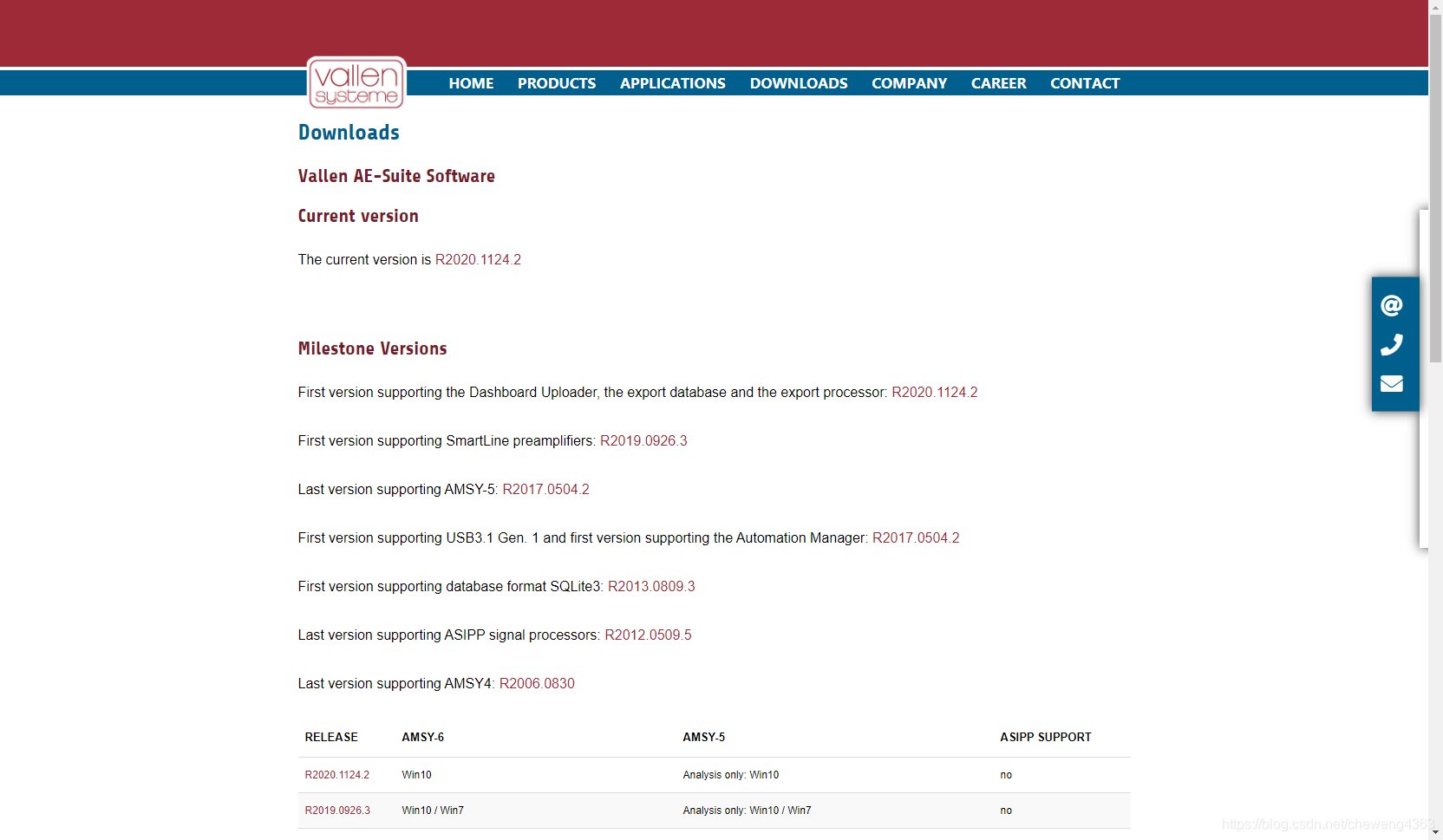

可以下载声发射信号分析套件Vallen AE-Suite Software

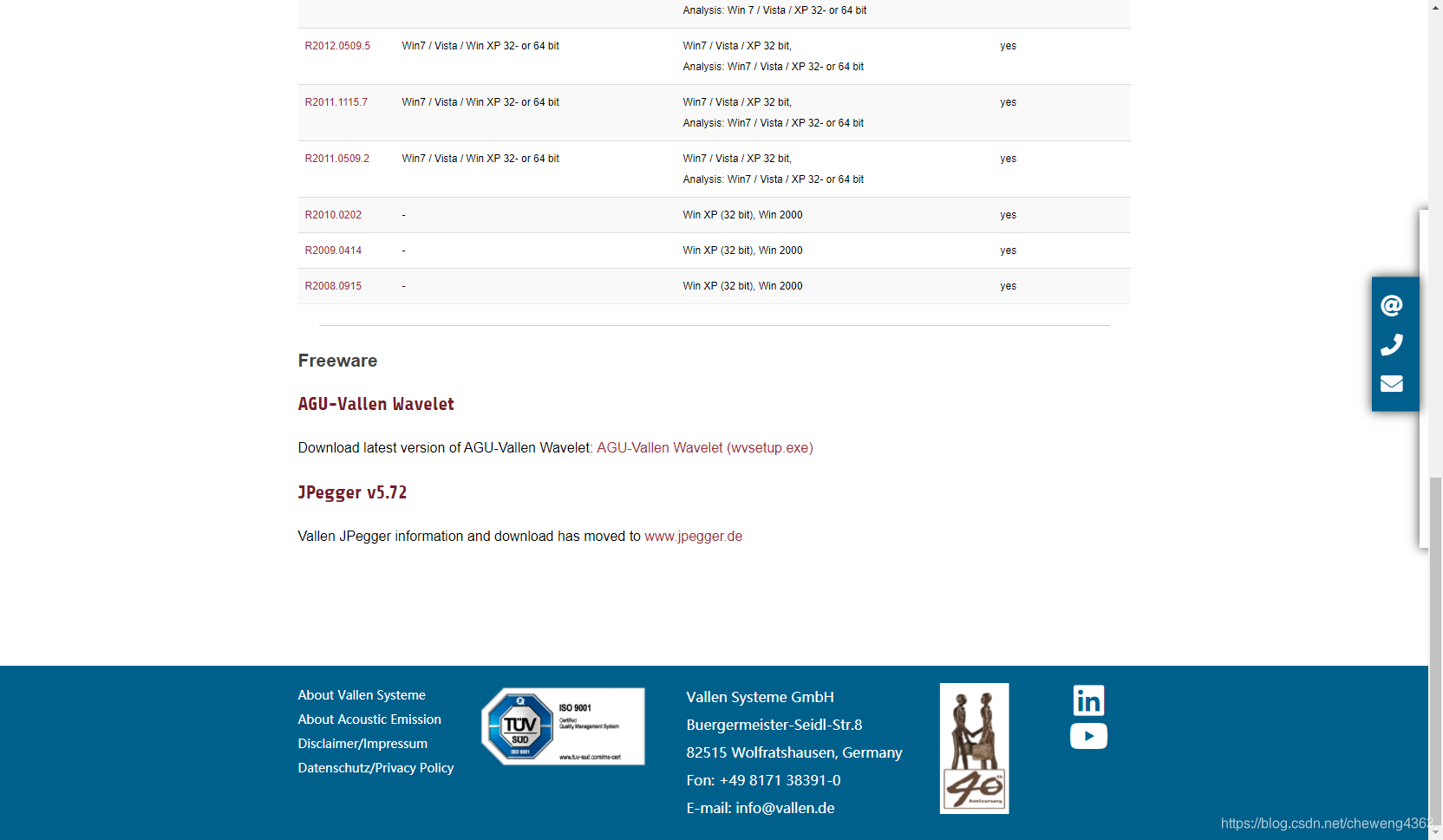

拖到页面底部，也可以只下载AGU-Vallen Wavelet小波分析软件

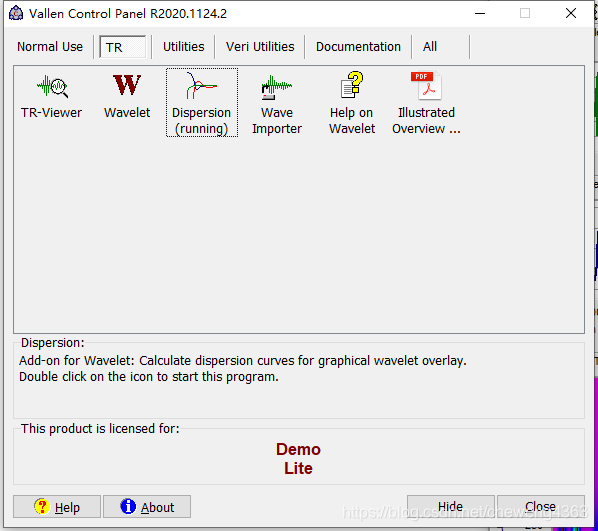

我这里用的是免费版，套件里面包含下面一些功能：

频散曲线计算

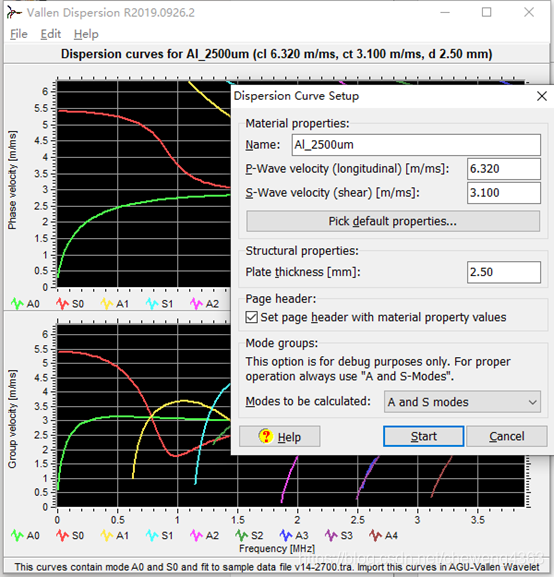

点击【Edit】菜单，【Calculate cuves】
输入参数，点击 start 计算
【file】→【Save as】保存计算结果

小波分析

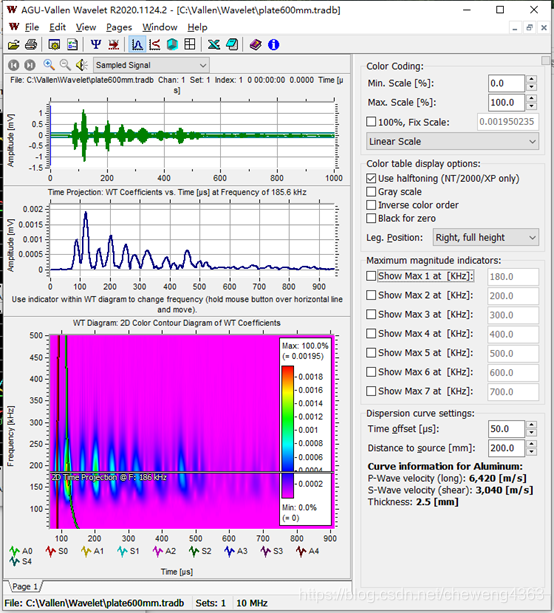

示例数据分析

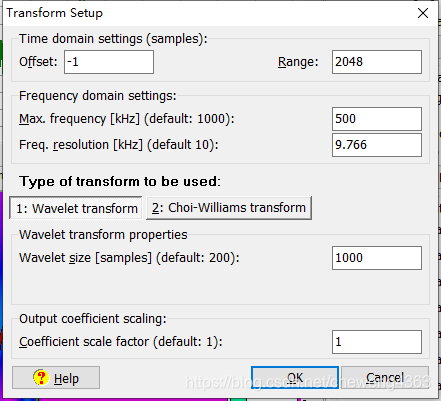

【edit】→【run transform】进行小波变换，可以在【transform setup】菜单中设置相应参数，或者选择choi-williams变换

【edit】→【import dispersion curves】

自定义数据分析

自定义数据分析要先把自己的数据转换成软件能够识别的tra格式

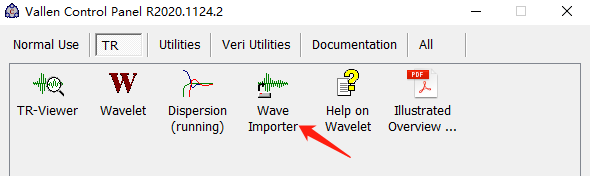

新建一个txt文档，把自己的数据按下面的格式写好，然后导入转换。

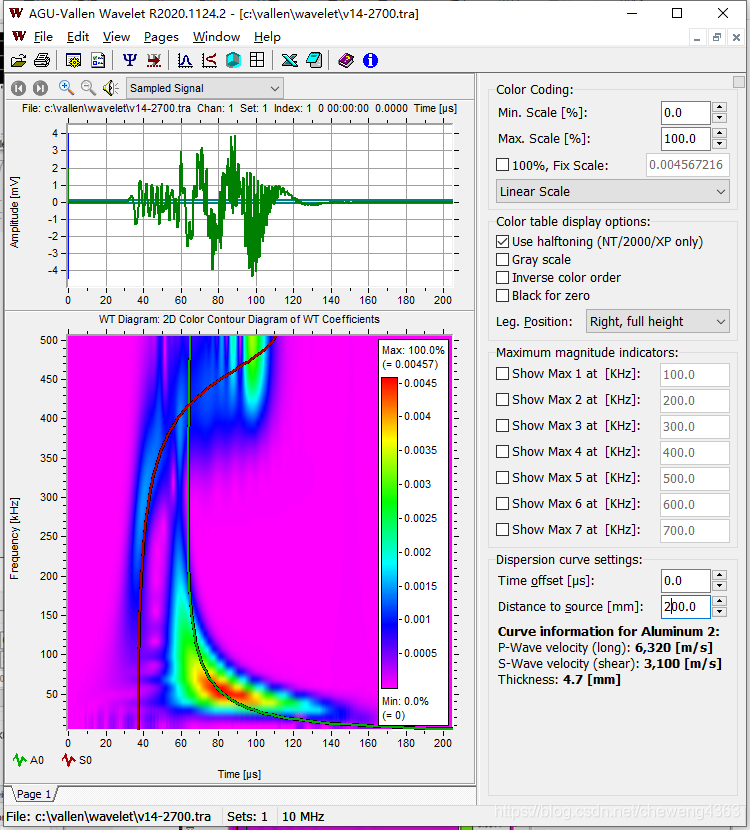

转换后的数据就可以在Vallen Wavelet中进行分析了
