JVM3

1. 堆。 堆是Java对象的存储区域，任何用new字段分配的Java对象实例和数组，都被分配在堆上，Java堆可使用-Xms -Xmx进行内存控制
2. 方法区。它用于存储已被虚拟机加载的类信息，常量，静态变量，即时编译器编译后的代码等数据，方法区在JDK1.7版本及以前被称为永久代，从JDK1.8永久代被移除。
3. 虚拟机栈。虚拟机栈中执行每个方法的时候，都会创建一个栈帧用于存储局部变量表，操作数栈，动态链接，方法返回地址等信息。
4. 本地方法栈。与虚拟机栈发挥的作用相似，相比于虚拟机栈为Java方法服务，本地方法栈为虚拟机使用的Native方法服务，执行每个本地方法的时候，都会创建一个栈帧用于存储局部变量表，操作数栈，动态链接，方法返回地址等信息。
5. 程序计数器。指示Java虚拟机下一条需要执行的字节码指令。
   以上五个区域是Java虚拟机内存划分情况，其中方法区和堆被JVM中多个线程共享，字符串常量池和静态变量在JDK1.7之后被放到堆区，供类对象之间共享，虚拟机栈，本地方法栈，pc寄存器是每个线程独立拥有的，不会与其他线程共享。
   所以Java在通过new创建一个类对象实例的时候，一方面会在虚拟机栈中创建一个该对象的引用，另一方面会在堆上创建类对象的实例，然后将对象引用指向该对象的实例。对象引用存放在每一个方法对应的栈帧中。



 方法区存储：类型信息，运行时常量池，静态变量，JIT代码缓存，域信息，方法信息



运行时常量池是方法区的一部分，常量池表是class文件的一部分，用户存放编译期生成的各种字面量与符号引用。

字节码文件中的常量池经过类加载器加载到方法区后，对应的结构就称为运行时常量池。



执行过程：

方法区保存代码的执行指令，方法的描述

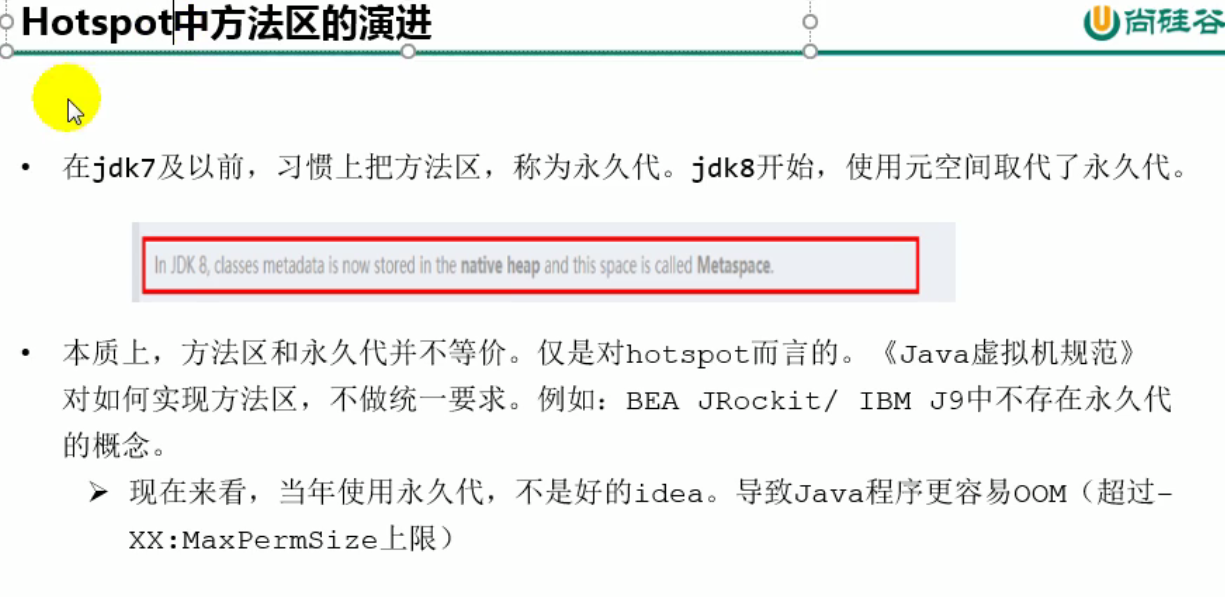

JDK7将静态变量和字符串常量池从方法区移到堆区，但是使用的还是JVM虚拟内存 。

JDK8以后方法区独立出来，使用的是本地内存。

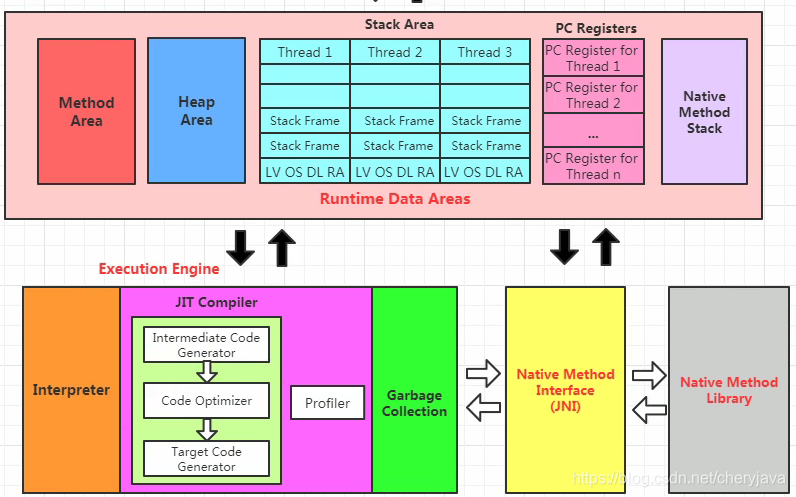

运行时数据区：













对象的内存布局：

句柄访问

直接引用
