UMLet创建自定义元素

UMLet是一款开源的UML软件，扩展性强，支持Java编程语言，当前已经历多个版本，运行稳定，功能强大，它的官方网站是：

http://www.umlet.com/。

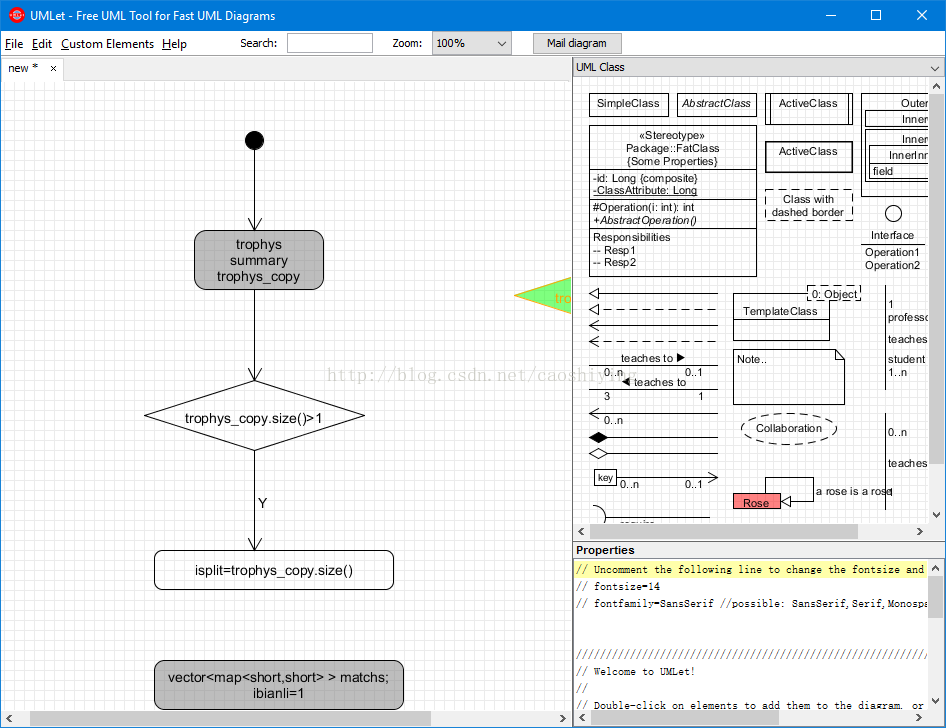

自带的图形库包括类图、活动图、时序图、状态图、用例图、组件图、部署图等。自带的活动图中分支判断图形不支持在图形内部显示条件文字说明。下面的代码是绘制一个显示条件描述的分支判断图形。

//Modify the code below to define the element's behavior.
//
//Example:  Change the line
//  y += printCenter(textline,y);
//to
//  y += 2*printCenter(textline,y);
//and observe the element preview.

int y=(height-textHeight()*textlines.size())/2;

Polygon p =new Polygon();
p.addPoint(0,height/2);
p.addPoint(width/2,0);
p.addPoint(width,height/2);
p.addPoint(width/2,height);
drawPolygon(p);

for(String textline : textlines){
	y = y + textHeight();
	printCenter(textline,y);
}
