写什么程序，搞电力电子。。。。

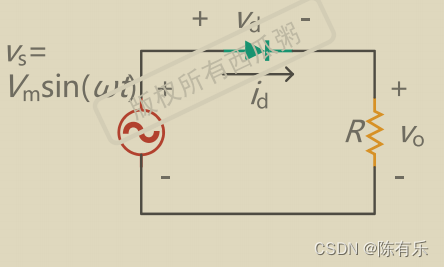

单相半波不控整流(电力二极管)
在这里插入图片描述

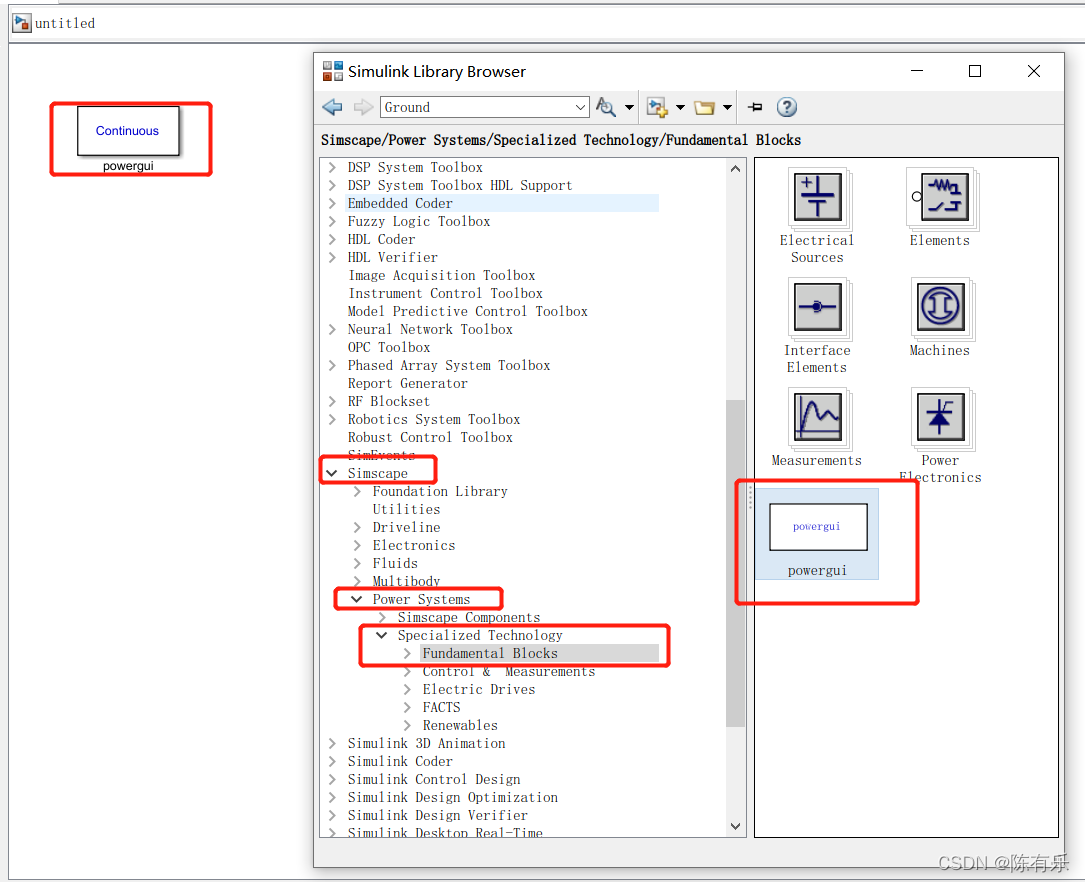

1、添加powergui
不管三七二十一做Simulink先把powergui(图形应用程序接口)拖到左上角
在这里插入图片描述

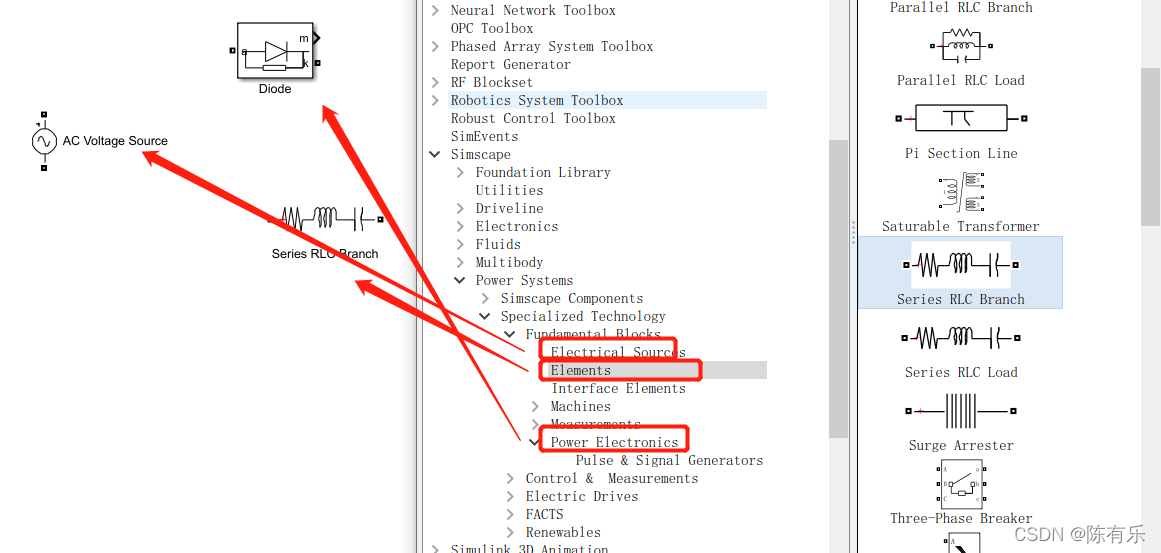

2、找元器件
在这里插入图片描述

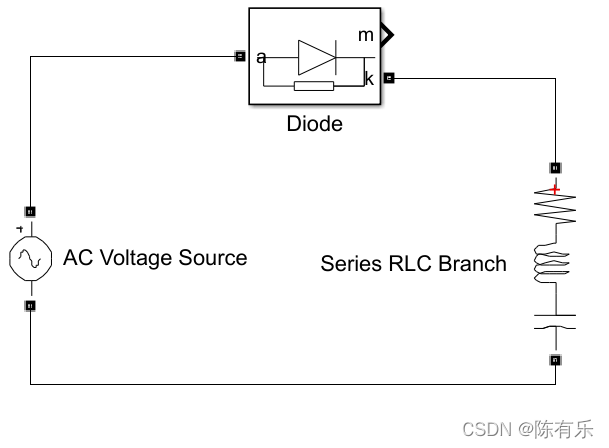

3、连线
（器件管脚带矩形是连接电路的，三角形是连接信号的，有方向）
在这里插入图片描述
4、器件参数设置

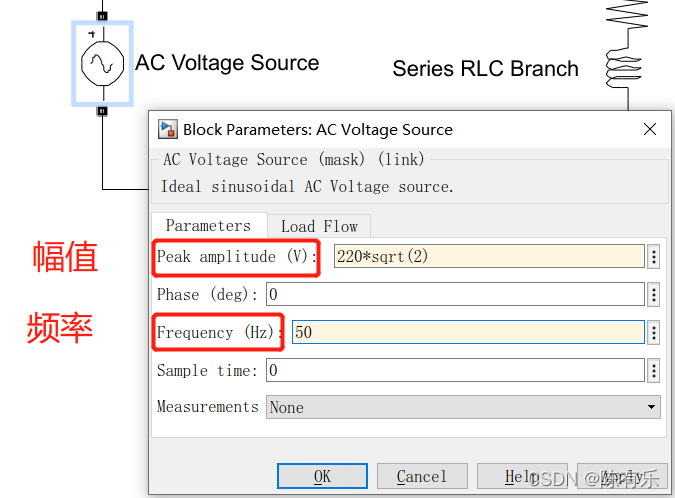

交流电压源参数设置：市电：电压Um最大值220*√2、频率f=50Hz
在这里插入图片描述

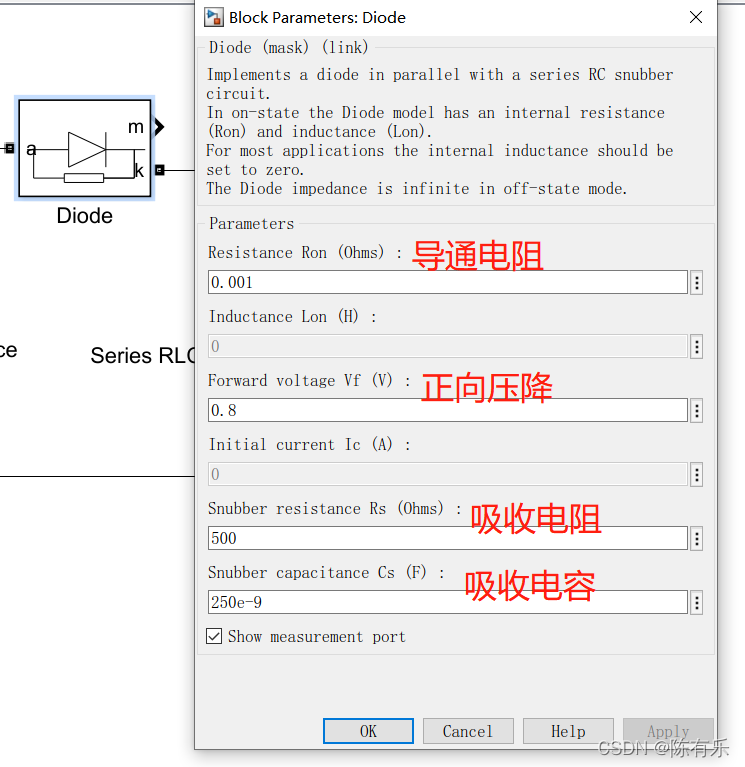

4、二极管参数设置
电力二极管参数，不懂就不要改它
