STM32CubeMX+HAL库+ADC采样配置详解(单通道,多通道,轮询,DMA,中断)

本文详细介绍了STM32L476开发板中使用ADC测量内部温度、内部参考值和VBAT的几种工作模式,包括单通道阻塞、DMA、中断和多通道轮询,以及相应的代码配置示例。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

工具:STM32L476开发板

测量值:内部温度,内部参考值,VBAT

一、单通道阻塞模式:

1、选择通道:

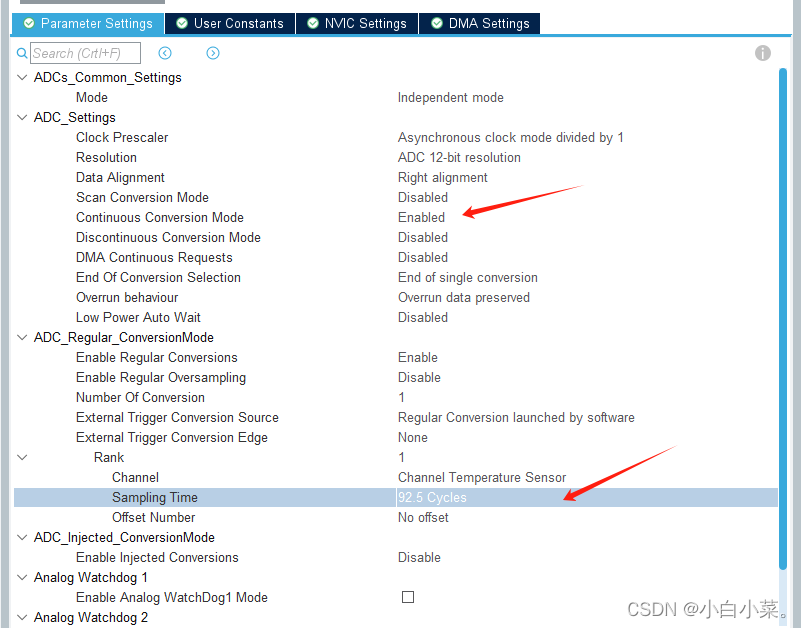

2、配置模式:(扫描模式关闭,连续转换打开,间断模式关闭,采样时间选择)

3、生成代码:

__IO uint32_t uwADCxConvertedValue = 0;

  while (1)
  {
		    if (HAL_ADCEx_Calibration_Start(&hadc1, ADC_SINGLE_ENDED) != HAL_OK)//校准
			{Error_Handler();}
			if(HAL_ADC_Start(&hadc1) != HAL_OK)//开启ADC转换
			{Error_Handler();}
			HAL_ADC_PollForConversion(&hadc1, 10);
			if ((HAL_ADC_GetState(&hadc1) & HAL_ADC_STATE_REG_EOC) == HAL_ADC_STATE_REG_EOC)
			{uwADCxConvertedValue = HAL_ADC_GetValue(&hadc1);}
            HAL_ADC_Stop(&hadc1);
			HAL_Delay(2000);
    /* USER CODE END WHILE */

    /* U
