图解oracle jdeveloper+BPM入门 最简单流程

本文先决条件： 图解oracle jdeveloper+SOA+BPM Suite 1

现在我们来制作一个最简单流程，两个节点带审批。

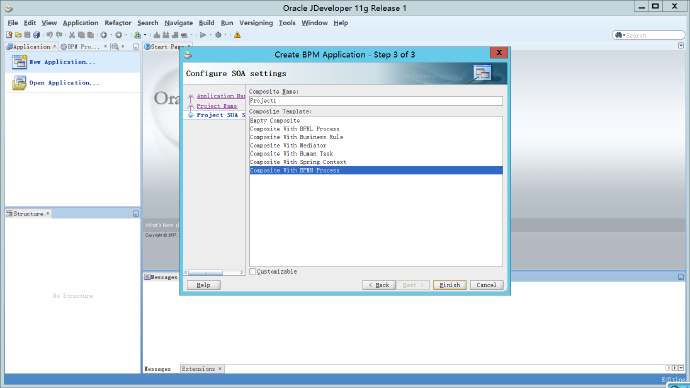

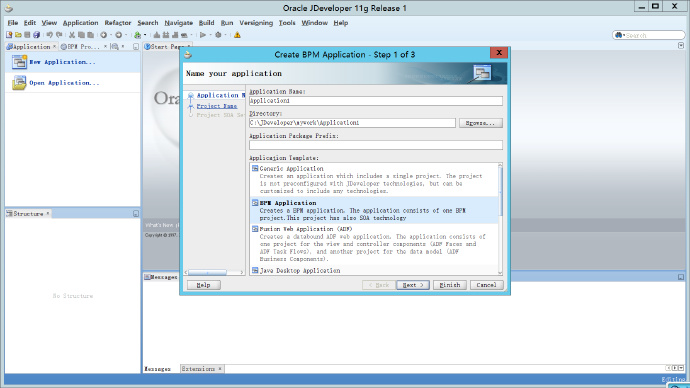

1、建一个BPM流程程序

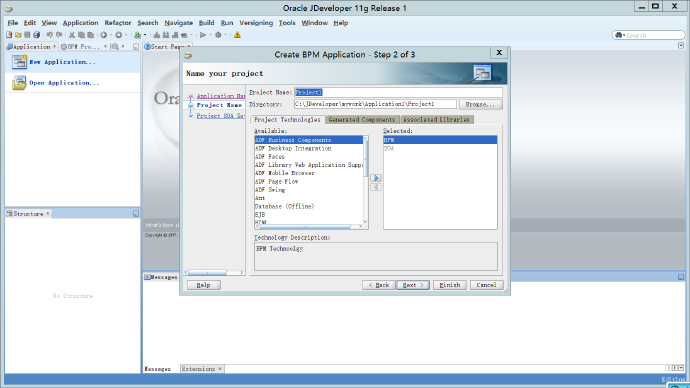

2、这里取名字就看大家的意思了。

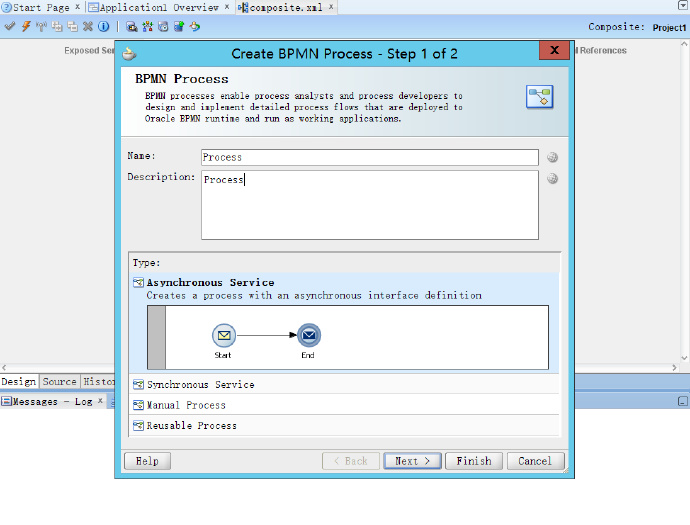

3、程序会默认建立一个流程

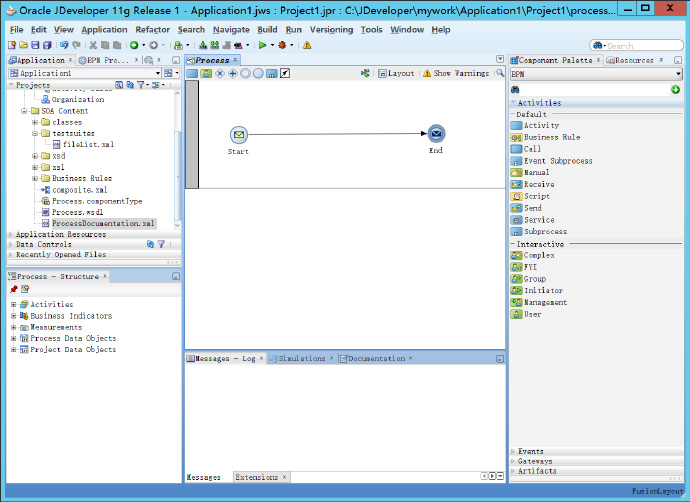

5、建立完成之后

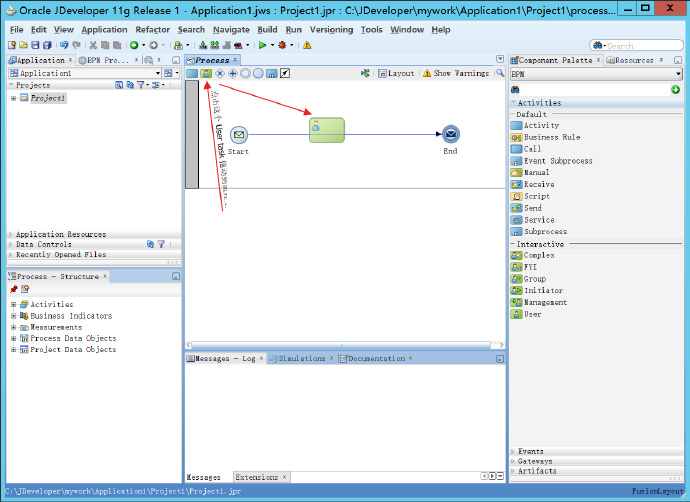

6、添加一个节点，当然肯定是人工的

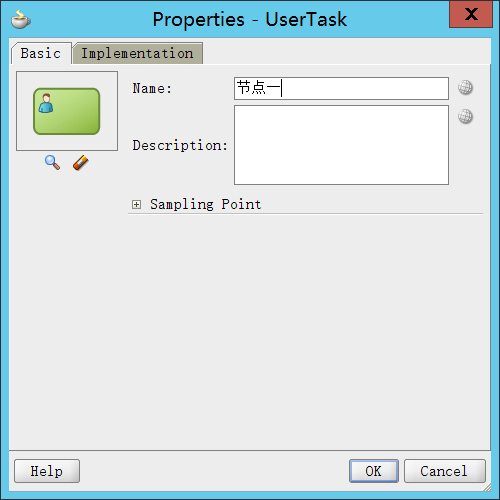

7、节点名字看大家了。

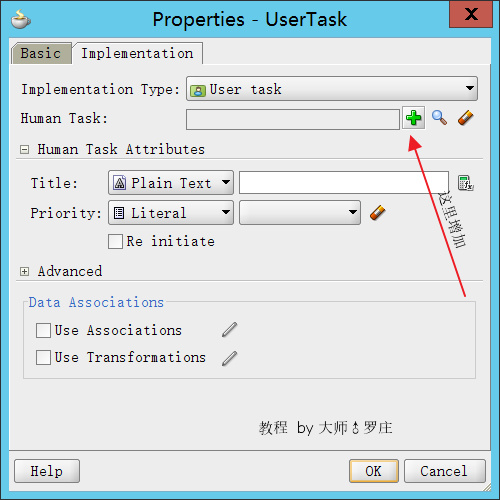

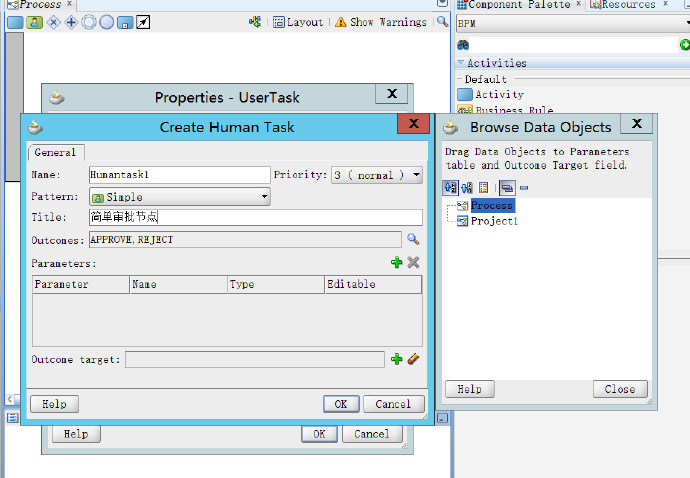

9、节点必须有任务控制，新建一个


10、默认任务类型很多，我们用最简单的 Simple

后面还有优先级（Priorty）

下一步需要建立一个流程参数，方便判断 是拒绝还是同意


11、分流程和工程级别，上面右键 Add 一个


12、这里变量类型(Type)根据流程需要决定，这里我选择String字符型

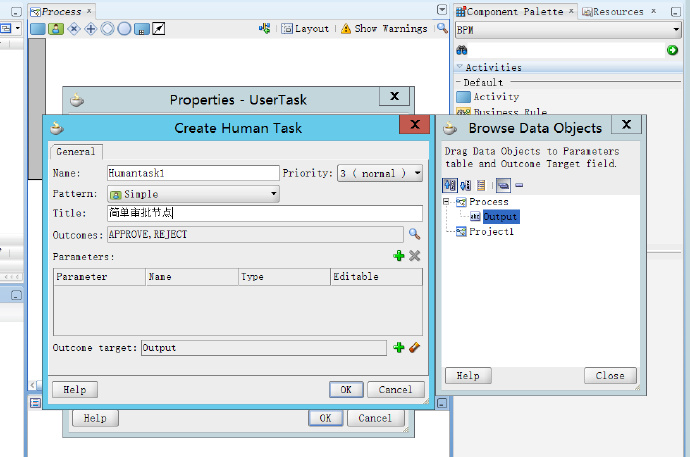

13、不要忘记把Output拖到 Outcome target 上，如果忘记这个只能到下一步去关联了。

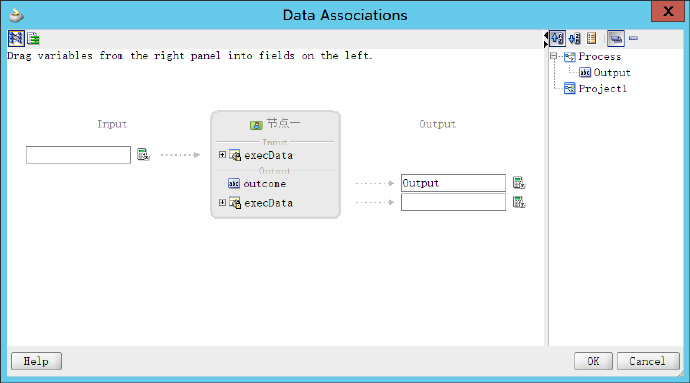

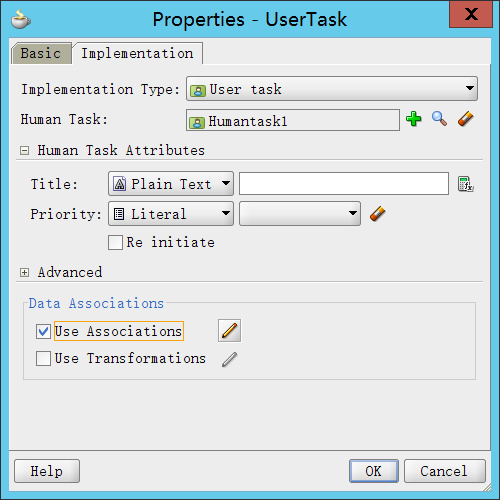

13、人工节点选择参数关联，很重要，现在流程很简单，但以后参数很多忘记就惨了， 没有流程输出后面无法判断 。

14、因为12步我们已经设定了默认输出，现在可以看到节点自动输出到Output变量，如果12步没有做到同学不用担心，这步补上就OK了

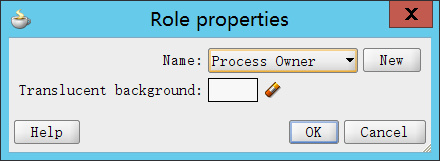

15、程序提示要有 角色 泳道，这表示这一个泳道的节点是谁处理，比如小兵，领导，还是谁谁谁。

这里不详细截图了，就是个取名问题

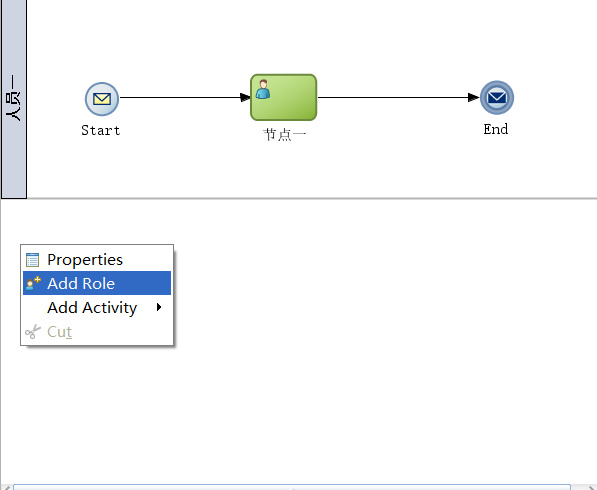

16、还可以这样添加角色泳道

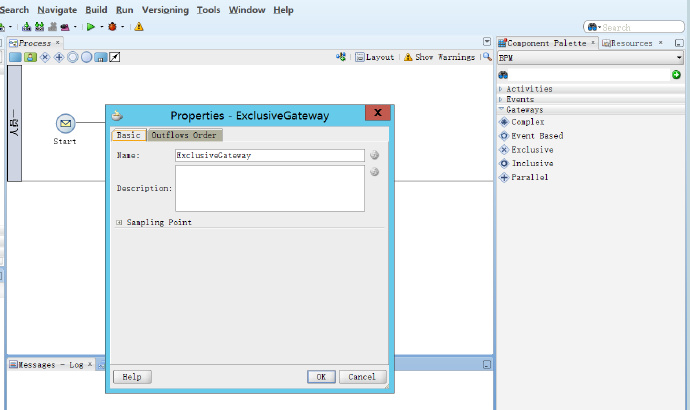

17、添加一个判断节点

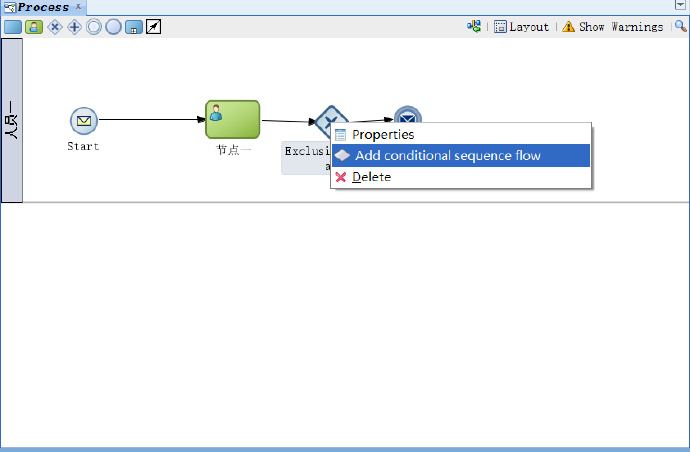

18、这是添加判断条件线的方法

下面我们再做一个节点叫“审批”

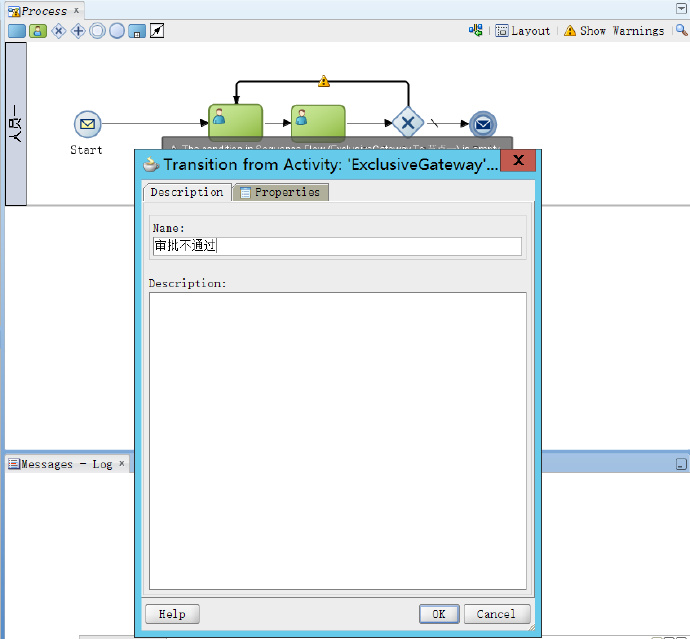

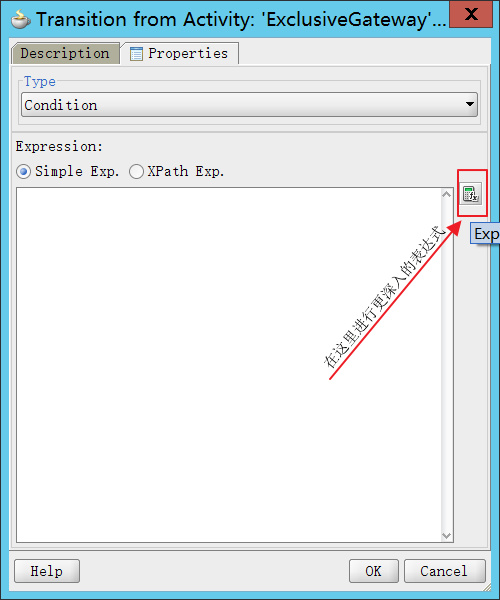

19、双击新加的 条件线，增加条件进行判断。

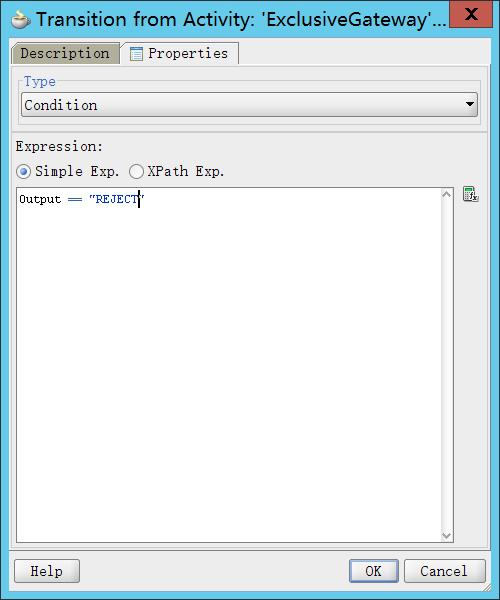

BPM支持更复杂的XML绑定，今天课程很简单，没有必要进行表达式级别，我直接填了：


20、这里的意思是上一个节点输出为 REJECT（拒绝）后按添加的条件线方向跳转

这步完成之后，我们的流程就OK了，

这里我们说说 REJECT条件是哪里来的，有其他什么条件。

这是由Human Task决定的，看图:

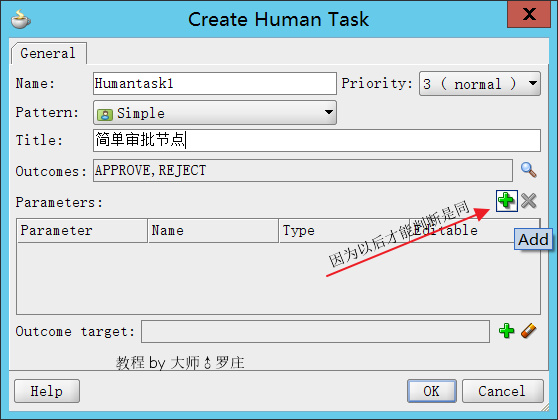

还记得这个界面么？

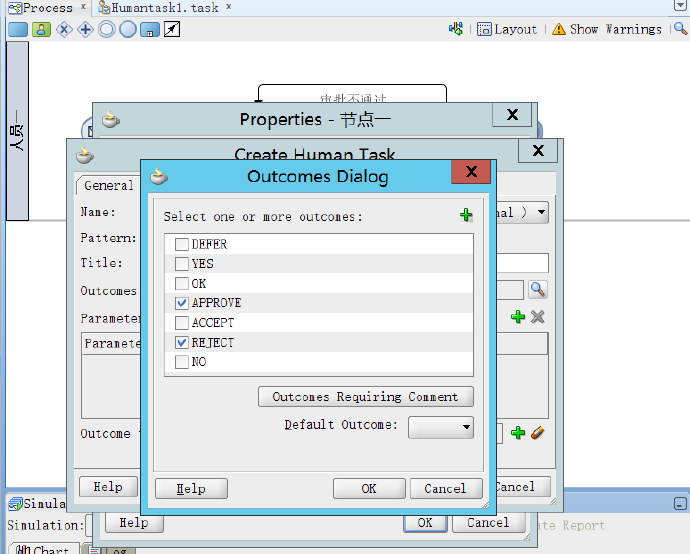

点击图上那个Add


它的条件还是挺多的，当然不局限于这几个。
