系统分析与设计HW2

1、简答题

  • 用简短的语言给出对分析、设计的理解。

    • 分析:做正确的事情,强调对问题的调查以及需求的分析,而不是解决方案。
    • 设计:把事情做正确,关注满足需求的概念化的解决方案,而不关注具体的实现。
  • 用一句话描述面向对象的分析与设计的优势。

    面向对象的分析与设计不需要分析师精通编程语言,同时在分析问题和解决问题的两个过程中使用同一类建模标记。

  • 简述 UML(统一建模语言)的作用。考试考哪些图?

    • 作用:协助软件需求分析和软件设计,用简洁的语言描述类属性、类方法以及类与类之间的关系,简化分析与设计过程且逻辑清晰。
    • 考试内容
      • 用例图:用户角度:功能、执行者
      • 类图:概念及关系
      • 对象图:某种状态或时间段内,系统中活跃的对象及其关系
      • 行为图:系统的动态行为
      • 状态图:对象的动态行为。状态-事件-状态迁移-响应动作
      • 活动图:描述系统为完成某功能而执行的操作序列
  • 从软件本质的角度,解释软件范围(需求)控制的可行性

    由于软件本身的复杂性、不可见性、不一致性、可变性,在多数情况下,客户与开发者能就项目的 20% 内容给出严格的需求约定,80% 的内容都是相对模糊的。因此,围绕客户目标,发现并满足客户感兴趣的内容是最关键的。因此,范围管理是软件项目管理的重中之重!

2、项目管理实践

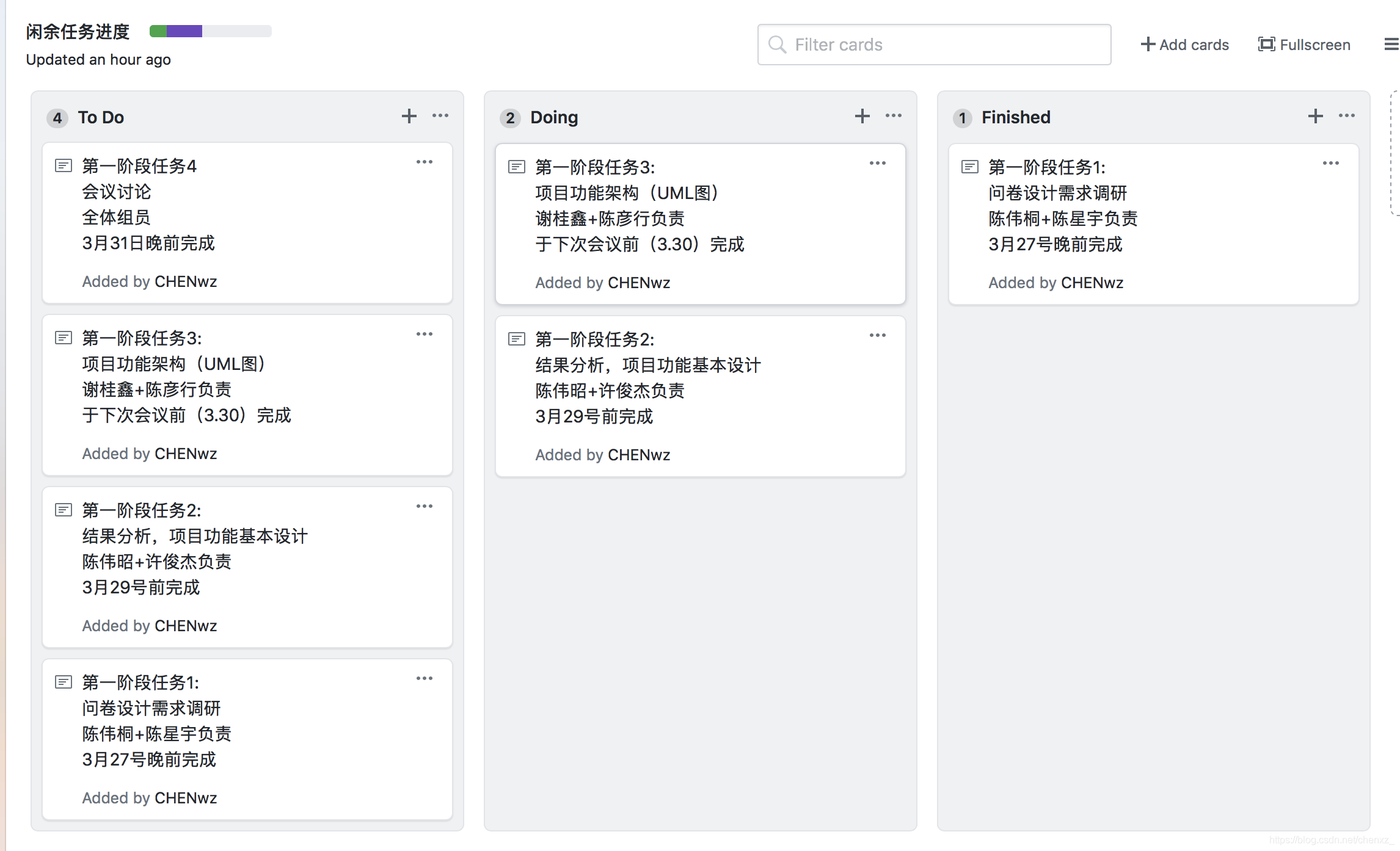

  • 看板使用练习(提交看板执行结果贴图,建议使用 Git project)
    在这里插入图片描述

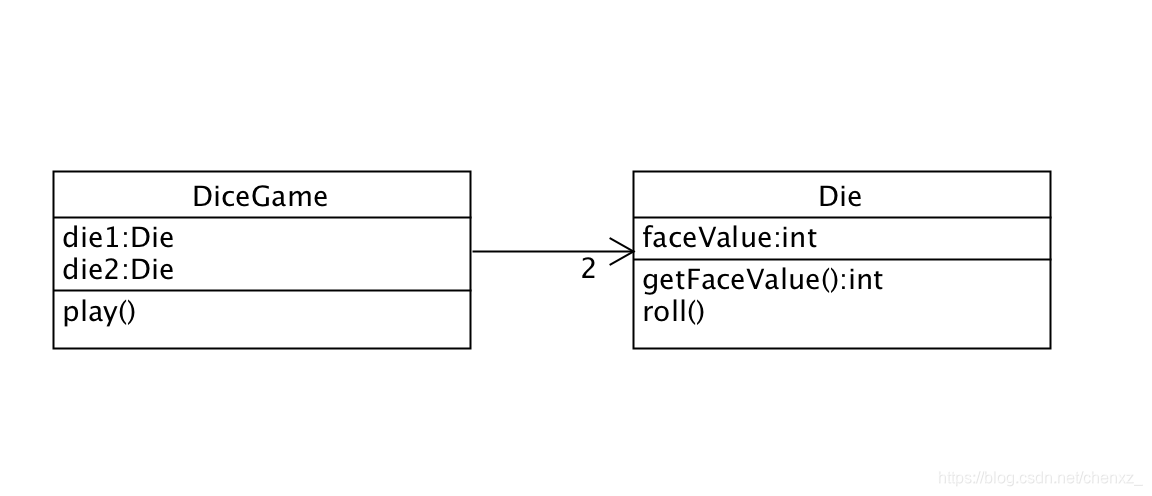

  • UML绘图工具练习(提交贴图,必须使用 UMLet)
    教材page9
    在这里插入图片描述
