arduino leonardo硬件使用

原创 已于 2022-06-17 17:16:23 修改 · 1.9k 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件 #其他

于 2022-05-10 11:17:57 首次发布
本文档介绍了Arduino的数字引脚(D1D2D3深橙色标识)用作输入和上拉配置，强调模拟口可以兼作数字口使用。Promicro可以替代Leonardo，但要注意不同板子的引脚差异，特别是14、15、16脚。并非所有Leonardo和Micro的引脚都支持改变中断，仅部分引脚如8、9、10、11、14(MISO)、15(SCK)、16(MOSI)可用于RX。对于软件串口，需要注意特定说明。此外，还提到了ICSP相关的内容。

记录下查阅到的相关资料
在这里插入图片描述

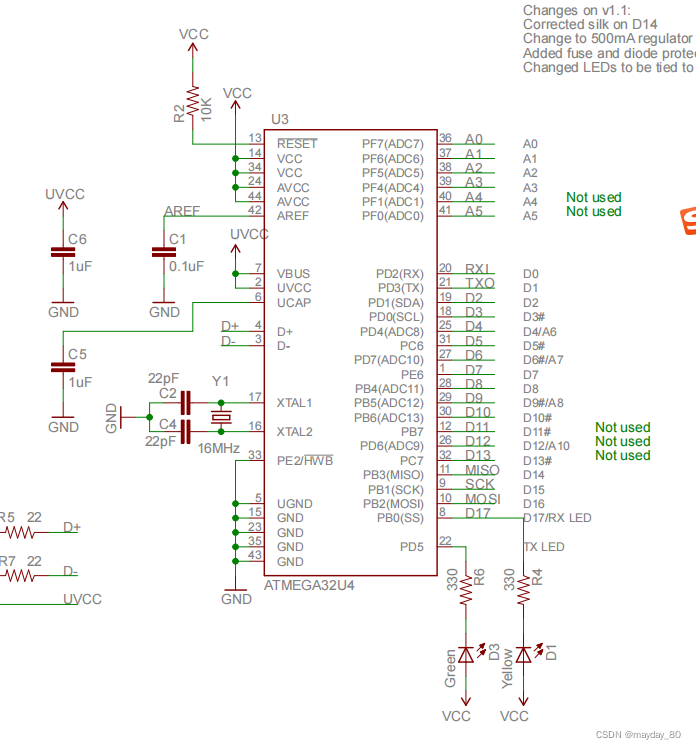

官网的资料 D1 D2 D3深橙色标识是DIGTAL 数字引脚 相关使用 截图是把对应的数字脚设置成输入，上拉
在这里插入图片描述
A口，模拟口也可以当做对应的数字口用，标号就是深橙色部分的标识。
pro micro是可以跟leonardo替换的，但是记住引脚是要差别的 市面上能买到的样板 注意14 15 16脚是有差别的
在这里插入图片描述
在这里插入图片描述
Not all pins on the Leonardo and Micro support change interrupts,
so only the following can be used for RX:
8, 9, 10, 11, 14 (MISO), 15 (SCK), 16 (MOSI).
要使用software serial注意这个说明
在这里插入图片描述
在这里插入图片描述
icsp
