交换机原理

数据链路层的功能

以太网帧格式​

交换机工作原理

交换机以太网接口工作模式

交换机命令配置

---

 数据链路层的功能：

交换机属于数据链路层设备，数据链路层所传输的是数据帧，所封装的是MAC头部（主要有源MAC、目的MAC）、差错检验。

1. 建立逻辑链接，进行物理地址寻址、差错检验
2. 数据链路的建立、维护和拆除
3. 数据帧的封装、传输、同步、差错检验

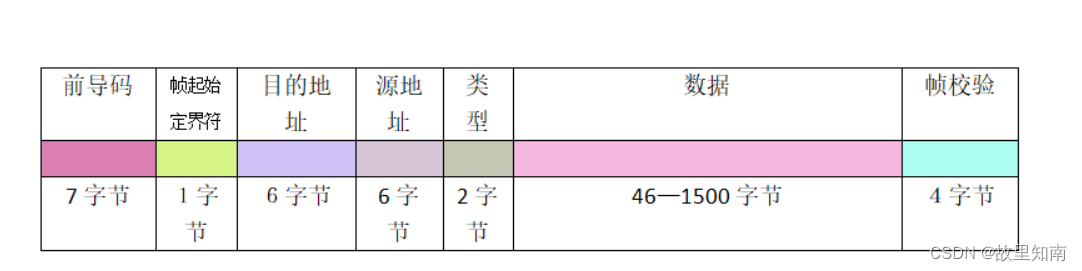

以太网帧格式

 1.前导码：给发送的数据一个头部，作为这次所传数据的开头

 2.帧起始定界符：跟前导码一起证明这个数据是一段新的数据

 3.目的地址：就是写入接收方的MAC地址

 ４.源地址：就是自己的MAC地址

 ５.类型：上层加的协议的类型，网络层协议很多，在这里确定添加的是什么类型

  6.数据：是传输的数据信息，最小46字节，最多1500字节

  7.帧校验：校验收到的数据有没有效，是否被篡改过

   这七个步骤就是数据链路层收发数据的过程。

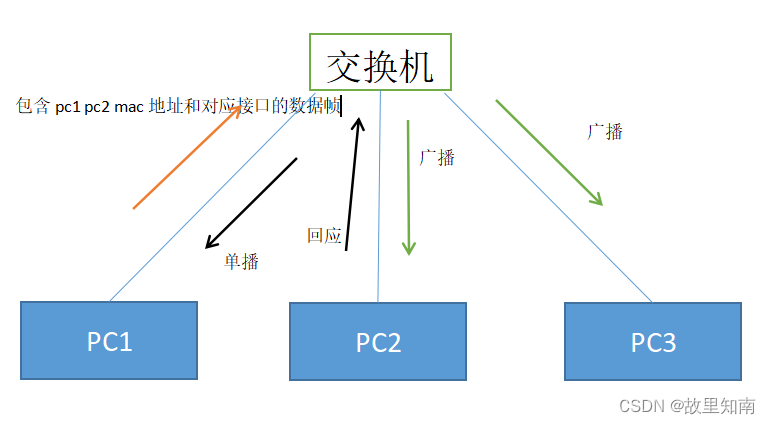

交换机工作原理



1. 初始状态下：交换机刚开机时MAC地址表没有任何记录
2. MAC地址学习：源主机通过交换机发送数据帧给目标主机，交换机学习数据帧的原MAC和对应接口标识，并记录到MAC地址表中
3. 广播未知数据帧：如果交换机的MAC地址表没有目的MAC地址所对应的接口记录，则进行广播泛洪
4. 接受回应：只有拥有对应目的MAC地址表的主机才会进行回复响应
5. 交换机实现单播通信：交换机会从目的主机回复的消息中学习MAC地址和对应的接口标识，并记录到MAC地址表中，之后两台间通过交换机MAC地址表实现单播通信

总结：交换机通过MAC地址表的记录实现数据帧转发

MAC地址表的默认老化时间是300s

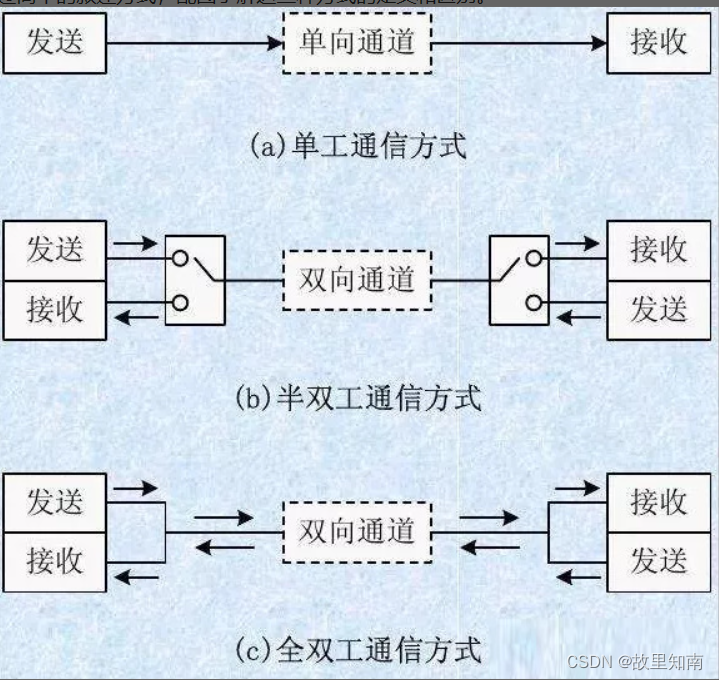

 交换机以太网接口工作模式

• (a)单工：两个数据站之间只能沿单一方向传输数据
• (b)半双工：两个数据站之间可以双向数据传输，但不能同时进行
• (c)全双工：两个数据站之间可双向且同时进行数据传输

交换机命令配置

<Huawei>#用户视图下查询、查看一些基本信息 system-view

<Huawei>undo terminal moniter   (u t m)# 关闭提示信息

<Huawei>undo info-center enable  (u in e)# 关闭提示信息

[Huawei] #进入系统视图 做一些基本的配置

[Huawei] sysname Huawei #修改交换机名

[Huawei] interface ethernet 0/0/0  #进入交换机e0/0/0接口

[Huawei-Ethernet0/0/0] ip address 10.10.10.10 24v# 配置IP地址

[Huawei-Ethernet0/0/0]undo shutdown  ##启用接口

[Huaweir-Ethernet0/0/0] quit   #退出接口

[Huaweir-Ethernet0/0/0] Display interface GigabitEtherent 0/0/1    #查看当前接口的详细情况

可以简写 dis int g0/0/1

[Huaweir-Ethernet0/0/0]Display current -configuration   #当前交换机的配置

<Huawei>save #保存配置
