OpenGL-ES 学习(6)---- 立方体绘制

立方体绘制基本原理

一个立方体是由8个顶点组成，共6个面，所以绘制立方体本质上就是绘制这6个面共12个三角形

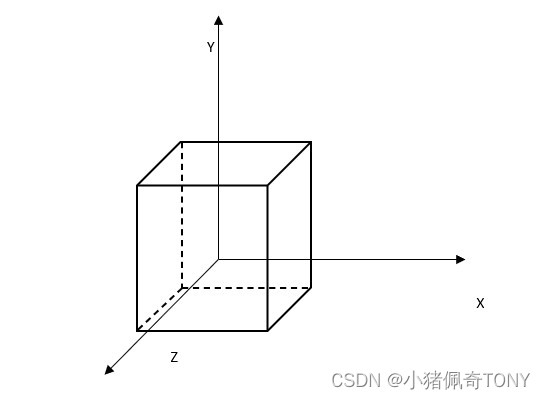

顶点的坐标体系如下图所示，三维坐标的中心原点位于立方体的中心，但是要特别注意的是，前后方向表示的是Z轴，上下方向表示的是Y轴

立方体的顶点坐标和绘制顺序

立方体坐标定义如下：

static GLfloat vertices[] = {


        // 位置           // 颜色
        -0.5f, -0.5f, -0.5f,  1.0f, 0.0f, 0.0f,  // 左下后 红色
        0.5f, -0.5f, -0.5f,  0.0f, 1.0f, 0.0f,  // 右下后 绿色
        0.5f,  0.5f, -0.5f,  0.0f, 0.0f, 1.0f,  // 右上后 蓝色
        -0.5f,  0.5f, -0.5f,  1.0f, 1.0f, 0.0f,  // 左上后 黄色
        -0.5f, -0.5f,  0.5f,  0.0f, 1.0f, 1.0f,  // 左下前 青色
        0.5f, -0.5f,  0.5f,  1.0f, 0.0f, 1.0f,  // 右下前 品红
        0.5f,  0.5f,  0.5f,  0.5f, 0.5f, 0.5f,  // 右上前 灰色
        -0.5f,  0.5f,  0.5f,  1.0f, 1.0f, 1.0f   // 左上前 白色
};

// 立方体索引数据
static GLuint indices[] = {


        // 后面
        0, 1, 2,
        2, 3, 0,
        // 前面
        4, 5, 6,
        6, 7, 4,
        // 左面
        0, 4, 7,
        7, 3, 0,
        // 右面
        1, 5, 6,
        6, 2, 1,
        // 底面
        0, 1, 5,
        5, 4, 0,
        // 顶面
        3, 2, 6,
        6, 7, 3
};

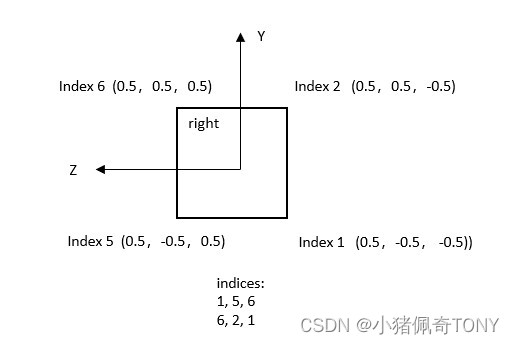

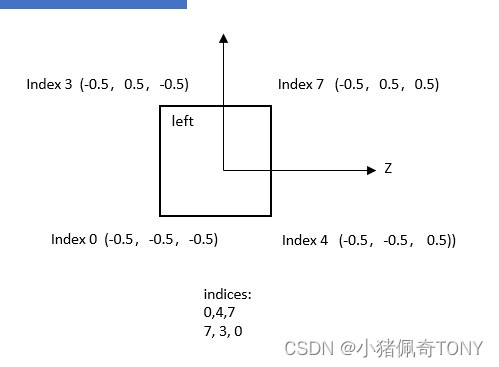

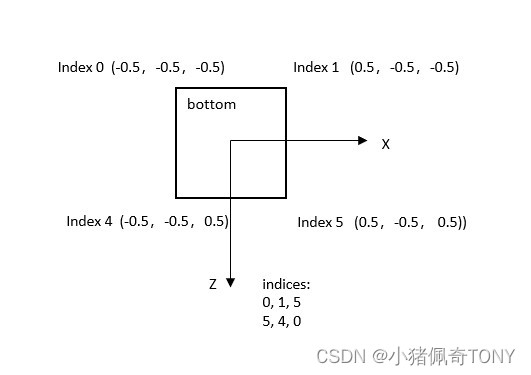

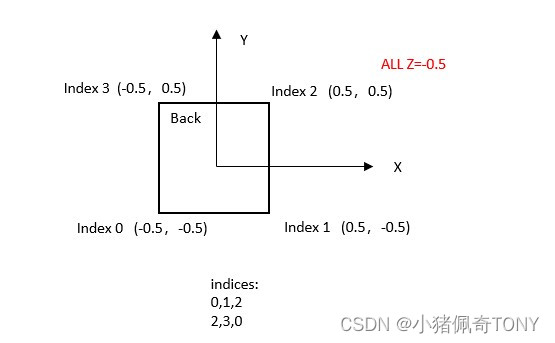

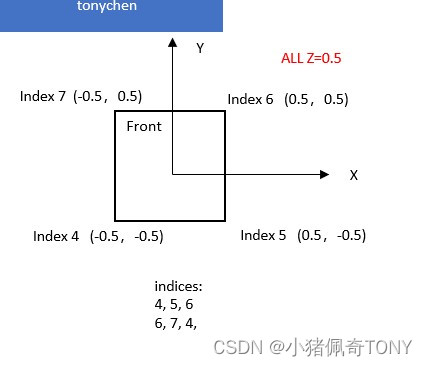

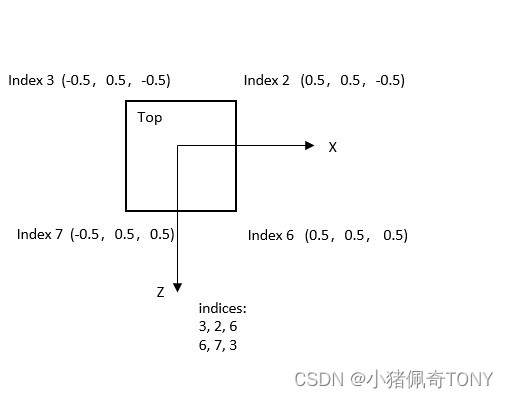

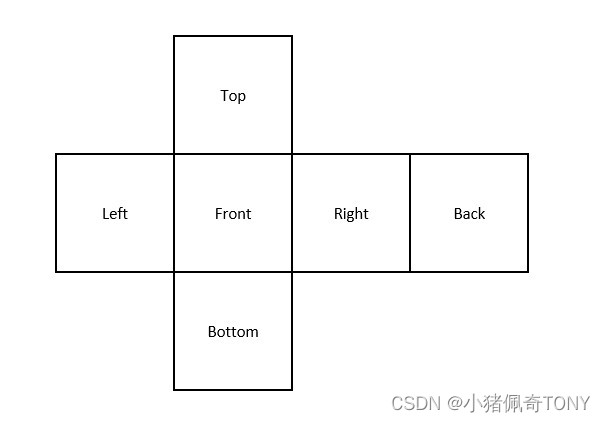

在这里vertices定义不同的顶点，indices数组中表示不同顶点的绘制顺序，每三个顶点构成一个三角形，最后由 glDrawElements(GL_TRIANGLES,36,GL_UNSIGNED_INT,0);每三个顶点为一组绘制共12个三角形，不同的面和顶点的绑定关系如下：

立方体颜色和着色器

这里为立方体的每个顶点定义不同的颜色，同时在VertexShader中将颜色传递给FragmentShader,这样 FragmentShader会得到经过插值后的每个片元的颜色，并将这个颜色设置为最终的显示，实现的是一个渐变色的效果，shader 程序如下：

static const char* vertexShaderSource
