【系统分析与设计】作业6

练习资源：Asg-RH.pdf

使用 UMLet 建模

1. 使用类图，分别对 Asg_RH 文档中 Make Reservation 用例以及 Payment 用例开展领域建模。然后，根据上述模型，给出建议的数据表以及主要字段，特别是主键和外键
   注意事项：

• 对象必须是名词、特别是技术名词、报表、描述类的处理；
• 关联必须有多重性、部分有名称与导航方向
• 属性要注意计算字段
  数据建模，为了简化描述仅需要给出表清单，例如： Hotel（ID/Key，Name，LoctionID/Fkey，Address……）

Make Reservation

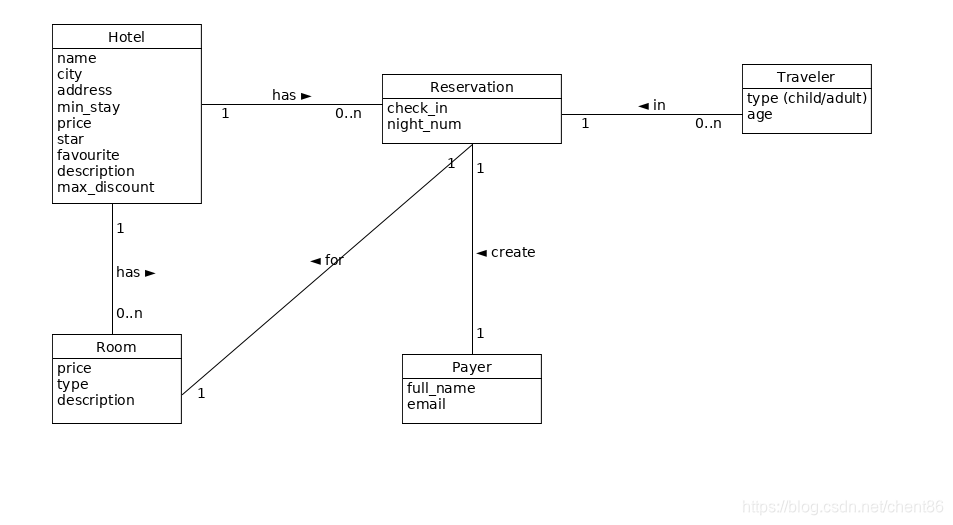

领域建模

数据建模
Hotel(id/key, name, city, address, min_stay, price, star, favourite, description, max_descount)
Room(id/key, hotel_id/Fkey, price, type, description)
Traveler(id/key, reservation_id/Fkey, type, age)
Reservation(id/key, payer_id, hotel_id/Fkey, room_id/Fkey, check_in, night_num)
Payer(id/key, full_name, email)

payment

领域建模
