在《Activiti Spring集成Demo》基础上，本文介绍如何创建流程图，编写处理逻辑Class，并通过测试类实现Service Task的自动执行。流程图中Service Task1至4的处理逻辑分别对应不同的JavaDelegate接口实现类，如ServiceTask1.java。在测试类AutomaticTaskTest.java中执行流程，观察运行结果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在前一章《Activiti Spring集成Demo》的基础上进行测试

1.创建流程图

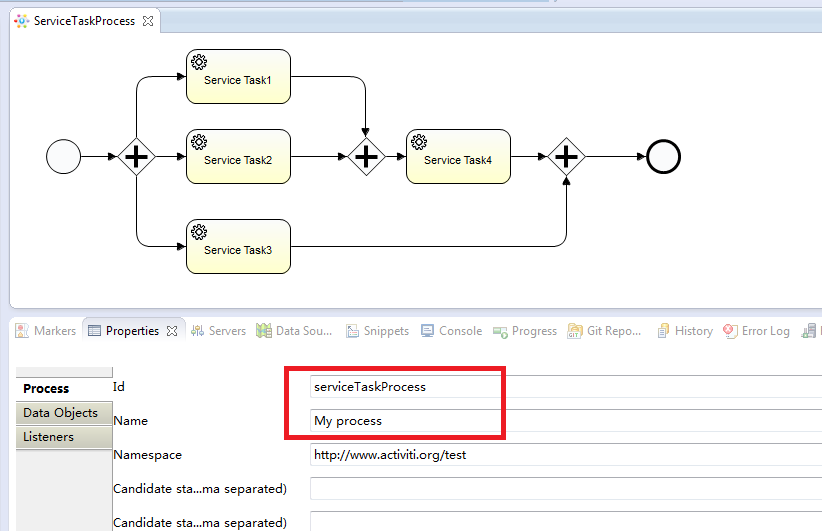

注意上图中Id为serviceTaskProcess，后边的流程实例要根据这个Id获取，才能执行流程。

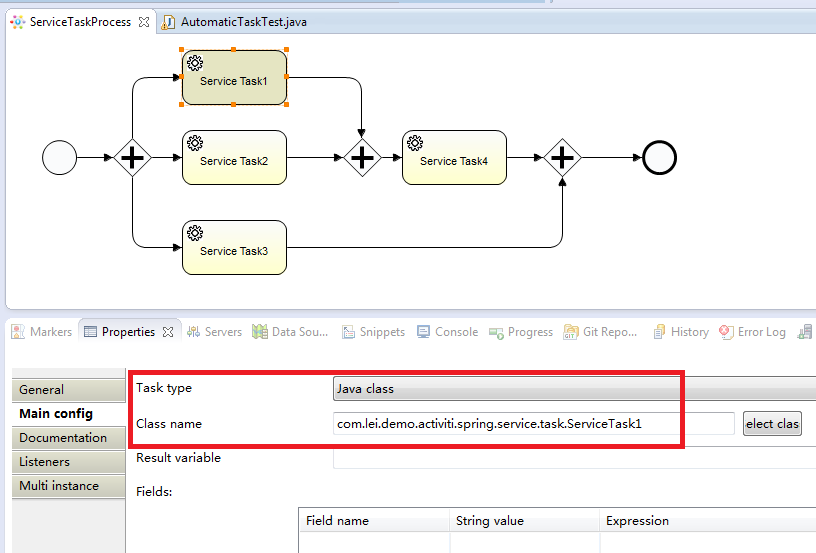

在上图中点击Service Task1，见下图

将Service Task1 的处理逻辑Class设置为com.lei.demo.activiti.spring.service.task.ServiceTask1,

其他的Service Task2,3,4类似，xml如下

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/test">
  <process id="serviceTaskProcess" name="My process" isExecutable="true">
    <startEvent id="startevent1" name="Start"></startEvent>
    <parallelGateway id="parallelgateway1" name="Parallel Gateway1"></parallelGateway>
    <sequenceFlow id="flow1" sourceRef="startevent1" targetRef="parallelgateway1"></sequenceFlow>
    <serviceTask id="servicetask1" name="Service Task1" activiti:class="com.lei
