本文深入讲解抽象工厂模式的概念、应用场景及其实现方式，并通过汽车配件生产实例进行详细说明。此外，还对比了简单工厂、工厂方法与抽象工厂的区别。
1 抽象工厂方法模式概念
1.1 介绍
随着客户的要求越来越高，宝马车需要不同配置的空调和发动机等配件。于是这个工厂开始生产空调和发动机，用来组装汽车。这时候工厂有两个系列的产品:空调和发动机。宝马320系列配置A型号空调和A型号发动机，宝马230系列配置B型号空调和B型号发动机。
抽象工厂模式是工厂方法模式的升级版本，他用来创建一组相关或者相互依赖的对象。比如宝马320系列使用空调型号A和发动机型号A，而宝马230系列使用空调型号B和发动机型号B，那么使用抽象工厂模式，在为320系列生产相关配件时，就无需制定配件的型号，它会自动根据车型生产对应的配件型号A。
1.2 定义
为创建一组相关或者是相互依赖的对象提供一个接口，而不需要指定他们的具体实现类。
1.3 使用场景
一个对象族（或是一组没有任何关系的对象）都有相同的约束，则可以使用抽象工厂模式。例如：Linix和Windows下都有文本编辑器图片处理器，两者都属于Software软件的范畴，但是他们所在的操作系统不一样，代码的实现逻辑实现也是不同的，也就是具有了共同的约束条件：操作系统类型。于是我们可以使用抽象工厂模式，产生不同操作系统下的编辑器和图片处理器。
2 原型模式UML类图通用

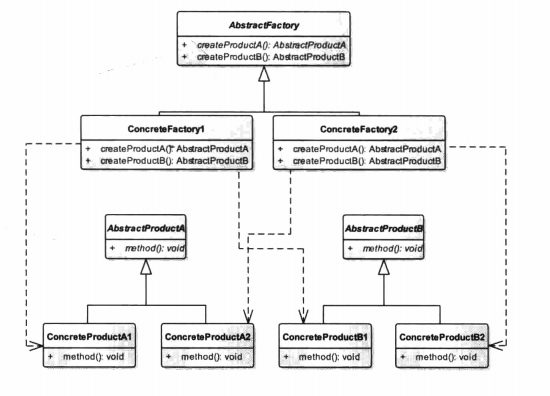

或者
3 通用模式代码
（1）抽象产品类A
public abstract class AbstractProductA {
// 每个具体产品子类需要实现的方法
public abstract void method();
}
（2）抽象产品类B
public abstract class AbstractProductB {
// 每个具体产品子类需要实现的方法
public abstract void method();
}
（3）具体产品类A1
public class ConcreteProductA1 extends AbstractProductA {
@Override
public void method() {
System.out.println("具体产品类A1的实现方法");
}
}
（4）具体产品类A2
public class ConcreteProductA2 extends AbstractProductA {
@Override
public void method() {
System.out.println("具体产品类A2的实现方法");
}
}
（5）具体产品类B1
public class ConcreteProductB1 extends AbstractProductB {
@Override
public void method() {
System.out.println("具体产品类B1的实现方法");
}
}
（6）具体产品类B2
public class ConcreteProductB2 extends AbstractProductB {
@Override
public void method() {
System.out.println("具体产品类B2的实现方法");
}
}
（7）抽象工厂类
public abstract class AbstractFactory {
// 创建A产品家族
public abstract AbstractProductA createProductA();
//创建B产品家族
public abstract AbstractProductB createProductB();
}
（8）具体工厂类1
public class ConcreteFactory1 extends AbstractFactory {
// 只生产产品等级为1的A产品
public AbstractProductA createProductA() {
return new ConcreteProductA1();
}
// 只生产产品等级为1的B产品
public AbstractProductB createProductB() {
return new ConcreteProductB1();
}
}
（9）具体工厂类2
public class ConcreteFactory2 extends AbstractFactory {
// 只生产产品等级为2的A产品
public AbstractProductA createProductA() {
return new ConcreteProductA2();
}
// 只生产产品等级为2的B产品
public AbstractProductB createProductB() {
return new ConcreteProductB2();
}
}
4 Android源码中的原型模式
抽象工厂模式在Android源码中使用较少，因为很少会出现多个产品种类的情况，大部分使用工厂方法模式即可解决。
（1）MediaPlayer：MediaPlayer Factory分别会生成4个不同的MediaPlayer基类：StagefrightPlayer、NuPlayerDriver、MidiFile和TestPlayerStub，四者均继承于MediaPlayerBase。
5 抽象工厂方法模式实战
虽然Q3、Q5、Q7都是一个车系，但是三者之间的零部件差别却是很大，例如，Q3使用的发动机是国产的，而Q7则是原装进口的；Q3轮胎是普通的轮胎，而Q7则使用的是全尺寸越野轮胎；还有Q3使用的是比较普通的制动系统，而Q7则使用的是制动性能极好的制动系统。Q3、Q7对应的是一系列车，而轮胎、发动机、制动系统则对应的是一系列零部件，两者是两种不同的产品类型，这时候就可以将抽象工厂模式应用到其中。首先汽车工厂需要生产轮胎、发动机、制动系统这3中部件。
（1）轮胎相关类
public interface ITire {
/**
* 轮胎
*/
void tire();
}
public class NormalTire implements ITire{
@Override
public void tire() {
System.out.println("普通轮胎");
}
}
public class SUVTire implements ITire{
@Override
public void tire() {
System.out.println("越野轮胎");
}
}
（2）发动机相关类
public interface IEngine {
/**
*发动机
*/
void engine();
}
public class DomesticEngine implements IEngine{
@Override
public void engine() {
System.out.println("国产发动机");
}
}
public class ImportEngine implements IEngine{
@Override
public void engine() {
System.out.println("进口发动机");
}
}
（3）制动系统相关类
public interface IBrake {
/**
*制动系统
*/
void brake();
}
public class NormalBrake implements IBrake{
@Override
public void brake() {
System.out.println("普通制动");
}
}
public class SeniorBrake implements IBrake{
@Override
public void brake() {
System.out.println("高级制动");
}
}
（4）抽象车厂类
public abstract class CarFactory {
/**
* 生产轮胎
*
* @return 轮胎
* */
public abstract ITire createTire();
/**
* 生产发动机
*
* @return 发动机
* */
public abstract IEngine createEngine();
/**
* 生产制动系统
*
* @return 制动系统
* */
public abstract IBrake createBrake();
}
（5）Q3工厂类
public class Q3Factory extends CarFactory{
@Override
public ITire createTire() {
return new NormalTire();
}
@Override
public IEngine createEngine() {
return new DomesticEngine();
}
@Override
public IBrake createBrake() {
return new NormalBrake();
}
}
（6）Q7工厂类
public class Q7Factory extends CarFactory{
@Override
public ITire createTire() {
return new SUVTire();
}
@Override
public IEngine createEngine() {
return new ImportEngine();
}
@Override
public IBrake createBrake() {
return new SeniorBrake();
}
}
（7）客户类
public class Client {
public static void main(String[] args) {
//Q3工厂类
CarFactory factoryQ3 = new Q3Factory();
factoryQ3.createTire().tire();
factoryQ3.createEngine().engine();
factoryQ3.createBrake().brake();
System.out.println("---------------");
//Q7工厂类
CarFactory factoryQ7 = new Q7Factory();
factoryQ7.createTire().tire();
factoryQ7.createEngine().engine();
factoryQ7.createBrake().brake();
}
}
（8）结果打印
普通轮胎
国产发动机
普通制动
------------------
越野轮胎
进口发动机
高级制动
可以看出上面模拟了两个工厂，如果有了Q5厂、Q9厂，各自厂家生产的零部件型号种类又不相同，那么我们创建的类文件就会翻倍。这也是抽象工厂模式的一个弊端，所以实际开发中要权衡使用。
6 简单工厂、工厂方法、抽象工厂之区别
简单工厂，工厂方法，抽象工厂都属于设计模式中的创建型模式。其主要功能都是帮助我们把对象的实例化部分抽取了出来，优化了系统的架构，并且增强了系统的扩展性。
6.1 区别
（1）简单工厂模式：一个抽象产品类，可以派生出多个具体产品类。一个具体工厂类，通过往此工厂的static方法中传入不同参数，产出不同的具体产品类实例。
（2）工厂方法模式：一个抽象产品类，可以派生出多个具体产品类。一个抽象工厂类，可以派生出多个具体工厂类。每个具体工厂类只能创建一个具体产品类的实例。
（3）抽象工厂模式： 多个抽象产品类，每个抽象产品类可以派生出多个具体产品类。 一个抽象工厂类，可以派生出多个具体工厂类。 每个具体工厂类可以创建多个具体产品类的实例。
6.2 举例说明
用种蔬菜的例子来说明事实，最初的时候，由于规模小，只种植一种蔬菜，根菜类蔬菜，这个时候由于种植方式比较简单，采用简单工厂模式即可，主要目的是让工人轻松，下达工厂种植即可。
但是随着种植厂的发展以及市场的需求，要增加一种蔬菜类型种植——茎菜，由于茎菜与根菜种植方式不一致，就需要两个专门的种植工厂来进行管理，那么久采用工厂模式来管理，一个工厂负责一种作物的种植，这个时候产品可以理解为仍然在一个层次。我用UML图表示三种结构：
（1）简单工厂
[外链图片转存失败(img-qA6ZBIxT-1564814653151)(https://img-my.youkuaiyun.com/uploads/201005/16/0_1274005023Bb8F.gif)]
（2）工厂方法
[外链图片转存失败(img-oAb3JWGy-1564814653152)(https://img-my.youkuaiyun.com/uploads/201005/16/0_1274005025vcH6.gif)]
（3）抽象工厂
[外链图片转存失败(img-X7X3FzGa-1564814653154)(https://img-my.youkuaiyun.com/uploads/201005/16/0_1274005028mzy7.gif)]
（4）小结
在没一个层次，种菜工人所关心的对象也不一样，在简单工厂模式下，工人要想到种植萝卜还是白菜，在工厂模式下，工人想到是种植根菜还是茎菜，而在抽象工厂模式下，则关心种植基因菜还是非基因菜
7 总结
（1）优点
分离接口与实现，客户端使用抽象工厂来创建需要的对象，而客户端根本就不知道具体的实现是谁，客户端只是面向产品的接口编程而已，使其从具体的产品实现中解耦，同时基于接口与实现分离，使抽象该工厂方法模式在切换产品类时更加灵活、容易。
（2）缺点
一是对类文件的爆炸性增加，二是不太容易扩展新的产品类。
8 参考文章与链接
《Android源码设计模式解析与实战》
《设计模式之禅》
