BROC ADE6510交换机

数据中心

面向私有云存储的灵活、简便易用的企业级 SAN 交换机

主要特性

.在高能效的1U机型中通过最多48个端口交付 16 Gbps 的出色性能，为各种不同的部署和冷却战略提供最大的灵活性

·支持按需端口扩展(PoD)功能,可以快速、轻松而经济高效地从24 个端口扩展到48个(以12个端口的增量)

·利用行业领先的技术提供灵活、简单而且简便易用的 SAN 解决方案

·利用 Brocade EZSwitchSetup向导来简单而轻松地完成部署，而且可兼容MicrosoftWindows 7

·通过多租户和不停机运行支持高度虚拟化的私有云存储

·为中端企业 SAN 交换机提供最高的端口密度和可扩展性，而且可支持冗余、可热插拔的组件和平滑的软件升级

·提供超高的性价比，远远胜过同类其它基于以太网存储的解决方案

Brocade®6510交换机可交付市场领先的 16 Gbps 光纤通道技术和支持高度虚拟化环境的先进功能，进而满足超大规模私有云存储环境的需求。Brocade 6510设计用于实现最高的灵活性和最有效的投资保护，支持24、36 或 48 端口配置，而且可在高效的1U包装中支持 2、4、8、10或 16 Gbps 的速度。它还可以提供简化的部署流程和点击式用户界面，因此更加强大而简便易用。Brocade 6510可帮助以很低的成本获得行业领先的存储区域网络(SAN)技术的优势，同时提供“边增长边付费”式可扩展性，来满足不断发展演进的存储环境的各种需求。

通过诊断端口(DIAGNOSTICPORT) 加速FABRIC架构部署诊断端口(D_Ports)是一种新的端口类型,可帮助管理员快速发现并隔离光纤和电缆故障，从而缩短光纤部署和诊断时间。企业还可以使用D_Ports通过Brocade Network Advisor(博科网络顾问软件)或命令行界面(CLI)进行各种测试，来测试并检测端口、SFP 和线缆故障、延时和距离。利用 DYNAMIC FABRICPROVISIONING(动态FABRIC 架构配置)简化服务器部署在添加或更换服务器时，DynamicFabric Provisioning(DFP)允许企业通过主机全球名称(WWN)虚拟化来避免 Fabric 架构重新配置。它还可以降低甚至从根本上消除修改分区或逻辑单元号(LUN)掩码的需求。此外，DFP 可支持虚拟 WWN的预先配置(pre-provisioning),在企业部署新设备或在交换机中移动设备时避免耗时的步骤。

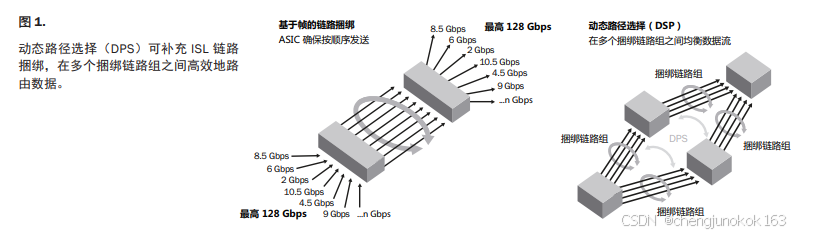

超高的性价比，支持不断增长的 SAN 工作负载BROCADE 6510将市场领先的吞吐量和经济的交换机设计完美地结合起来,可提供超高的性价比来应对不断增长的SAN 工作负载。48 个端口可提供总共 768 GBPS的全双工吞吐量;可将任意8个端口捆绑起来，形成128 GBPS 的互联链路捆绑(INTER-SWITCH LINK,ISL)。基于交换的动态路径选择(DPS)可以优化全FABRIC架构的性能，并通过自动将数据路由到架构内最高效的空闲路径上来实现负载均衡(见图1)。它可以进一步补充 ISL 链路捆绑，在特定配置中提供更有效的负载均衡。

此外，24端口的基本配置易于管理,只占用1U的机架空间而且能耗很低--每GBPS 为 0.14 瓦,每端口为2.3 瓦，因此总体拥有成本(TCO)很低。企业级功能与很低的 TCO 相结合，与成本相当的同类其它万兆以太网(10 GBE)存储解决方案相比可提供高 40%的性能。

行业领先的技术，灵活、简单而且简便易用

BROCADE 6510在灵活、简单而且简便易用的解决方案中提供行业领先的 SAN 技术。基本配置包含24个端口,可根据需要最多扩展到48 个端口。除了提供最高的可扩展性之外，BROCADE 6510 还可以通过 BROCADE EZSWITCHSETUP 向导和可简化设置的全新“D_PORT”特性来实现轻松部署。为实现最高的灵活性，该交换机还采用了1U高的外壳，深度不足18英寸，提供双向通风选项,可支持最新的热通道/冷通道(HOT AISLE/COLD AISLE)配置。

虚拟化私有云存储的有机组成部分

BROCADE 6510为当前的高度虚拟化私有云存储环境提供了一个关键组件。它可以简化服务器虚拟化和虚拟桌面基础架构(VDI)管理,同时满足固态硬盘(SSD)的高吞吐量需求。BROCADE 6510 还可以通过VIRTUALFABRICS、服务质量(QOS)和基于 FABRIC 架构的分区特性支持多租户(MULTI-TENANCY)。

BROCADE 6510可支持10 GBPS 密波分复用(DWDM)链路、“IN-FLIGHT”加密和数据压缩，进而安全地将城域网扩展为虚拟私有云或混合云。该交换机还支持ON-BOARD 数据安全性和加速，从而最大限度地减小部署独立的加速设备来支持远距离扩展的需求。内部容错和企业级RAS 特性可帮助最大限度地减少故障停机,支持关键任务云环境。

BROCADE ACCESS GATEWAY(接入网关)模式

BROCADE 6510可作为功能全面的FABRIC架构交换机或作为BROCADE ACCESSGATEWAY(接入网关)进行部署，来简化FABRIC 架构拓扑和异构FABRIC 架构连接(其默认模式设置是交换机)。ACCESSGATEWAY 模式利用 N_PORT ID VIRTUA-LIZATION (NPIV)交换机标准直接向SANFABRIC 架构的核心显示物理和虚拟服务器。这使它对SAN FABRIC 架构完全透明，因此可大大减轻网络边缘的管理工作。

ACCESS GATEWAY 模式*下的 BROCADE6510 可以将服务器连接到支持NPIV 的BROCADE B 系列、BROCADE M 系列或其它 SAN FABRIC 架构。企业可以通过 BROCADE NETWORK ADVISOR(博科网络顾问软件)或 CLI轻松实现ACCESS GATEWAY 模式。ACCESS GATEWAY模式的主要优势包括:

.更高的可扩展性，适合大型或快速增长的服务器和虚拟服务器环境

·减少网络边缘的管理工作,因为AccessGateway 没有域身份,在核心 Fabric 架构看来是完全透明的

.支持异构 SAN 配置,而不减少服务器连接功能

*注意:Brocade 6510 的 Access Gateway模式仅在48 端口配置中受支持。
