瞬态抑制二极管与稳压二极管的区别

　　稳压二极管(Zener Diod 齐纳二极管)
　　A原理:它工作在电压反向击穿状态,当反向电压达到并超过稳定电压时,反向电流突然增大,而二极管两端电压恒定B分类：
　　从稳压高低分:低压稳压二极管(<40V);
　　高压稳压二极管(>200V)
　　从材料分:N型;P型
　　C.主要参数
　　①稳定电压VZ:在规定的稳压管,反向工作电流IZ下,所对应的反向工作电压。
　　②稳定电流IE
　　③动态电阻rZ ；
　　④最大耗散功率 PZM
　　⑤最大稳定工作电流 IZmax 和最小稳定工作电流 IZmin⑥温度系数at,温度越高,稳压误差越大
　　D.用途

　　①对漏极和源极进行钳位保护

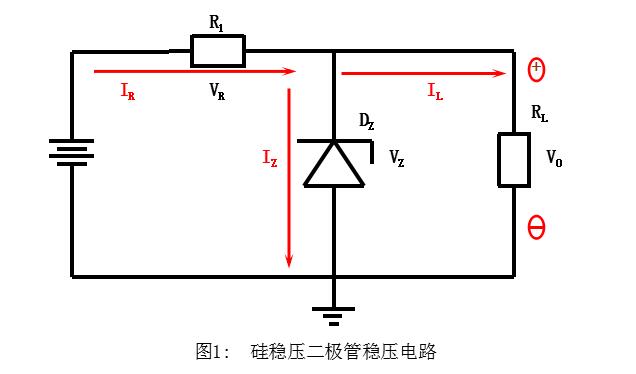

　　硅稳压二极管稳压电路
　　它是利用稳压二极管的反向击穿特性稳压的,由于反向特性陡直,较大的电流变化，只会引起较小的电压变化。
　　瞬态抑制二极管简称TVS
　　1.特点:
　　在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。
　　反映速度快(为pS级), 体积小，箝位电压低，可靠性高双向TVS适用于交流电路,单向TVS一般用于直流电路。
　　2.分类:
　　按极性分为单极性和双极性两种
　　3. 符号:Symbol
　　5. 检测二极管的方法
　　用万用表R×1k挡测量管子的好坏
　　①对单极型的TVS,按照测量平凡二极体的方法,可测出其正、反向电阻， 一般正向电阻为4k5左右,反向电阻为无限大 。
　　②对双向极型的TVS,任意调换红、黑表笔测量其两引脚间的电阻值均应为无限大,否则,申明管子机能不良或已经损坏。
　　6.交流电路应用举例：
　　直流线路采用单向瞬变电压抑制二极管,交流则必须采用双向瞬变电压抑制二极管。
　　交流是电网电压,这里产生的瞬变电压是随机的,有时还遇到雷击（雷电感应产生的瞬变电压）所以很难定量估算出瞬时脉冲功率PPR。但是对最大反向工作电压必须有正确的选取。
　　一般原则是交流电压乘1.4倍来选取TVS管的最大反向工作电压。直流电压则按1.1～1.2倍来选取TVS管的最大反向工作电压VRWM。下图给出了一个微机电源采用TVS作线路保护的原理图

       PESD5V0S1BB详细规格
　　类别：TVS - 二极管
　　描述：DIODE BIDIR ESD PROTECT SOD523
　　系列：-
　　制造商：NXP Semiconductors
　　电压_反向关态（典型值）：5V
　　电压_击穿：5.5V
　　功率333W444：130W
　　极化：双向
　　安装类型：表面贴装
　　封装/外壳：SC-79，SOD-523
　　供应商器件封装：SOD-523
　　包装：Digi-Reel
