数据打包

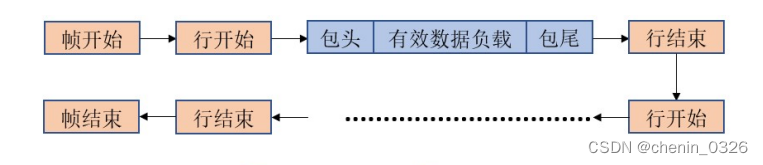

数据打包模块按照协议要求将数据打包，一帧包的数据顺序如下所示，短包包含了帧开始、帧结束、行开始、行结束。长包进行数据的发送。

数据打包模块内部包含了ECC与CRC模块，用于生成包头的ECC与 包尾的CRC。

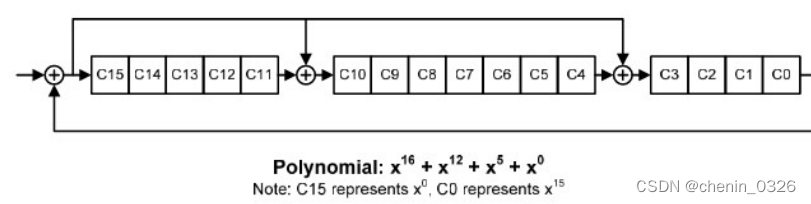

CSI的CRC多项式为：

通道分发

        CSI-2规定数据的传输通道可以是1、2、3、4，发送端需要将要发送的数据按照通道次序依次分为N组传输到相应的通道，在对数据分发时，每个通道的开始或结束添加SOT与EOT。

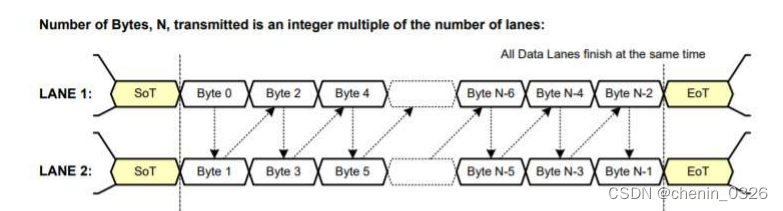

2通道同时结束

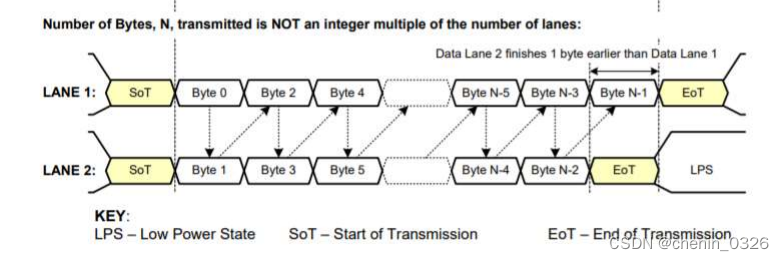

2通道不同时结束

三通道不同时结束

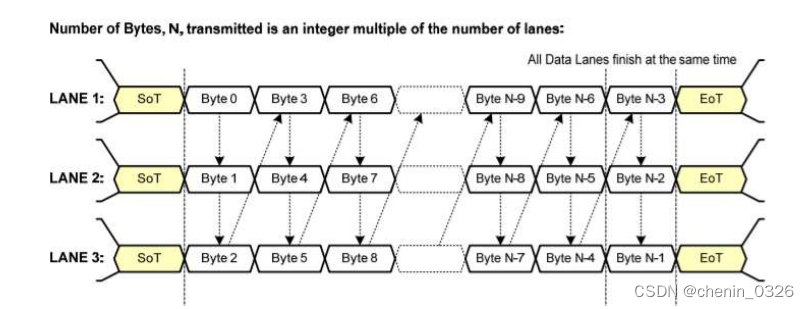

三通道同时结束
