HCIA综合实验

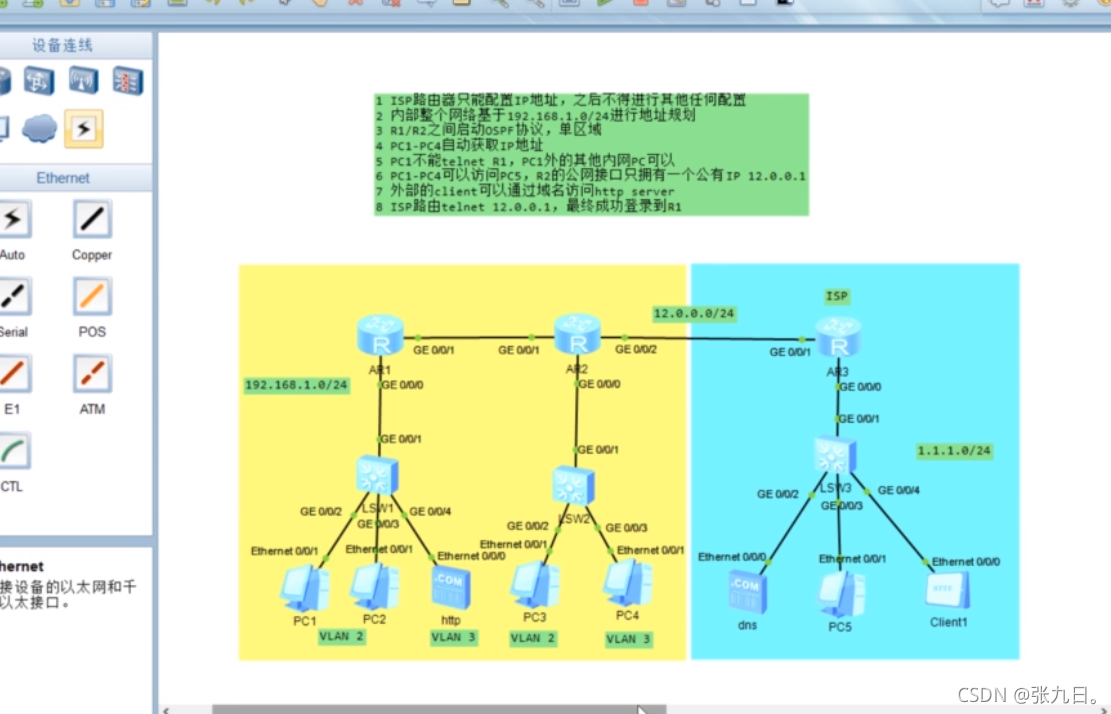

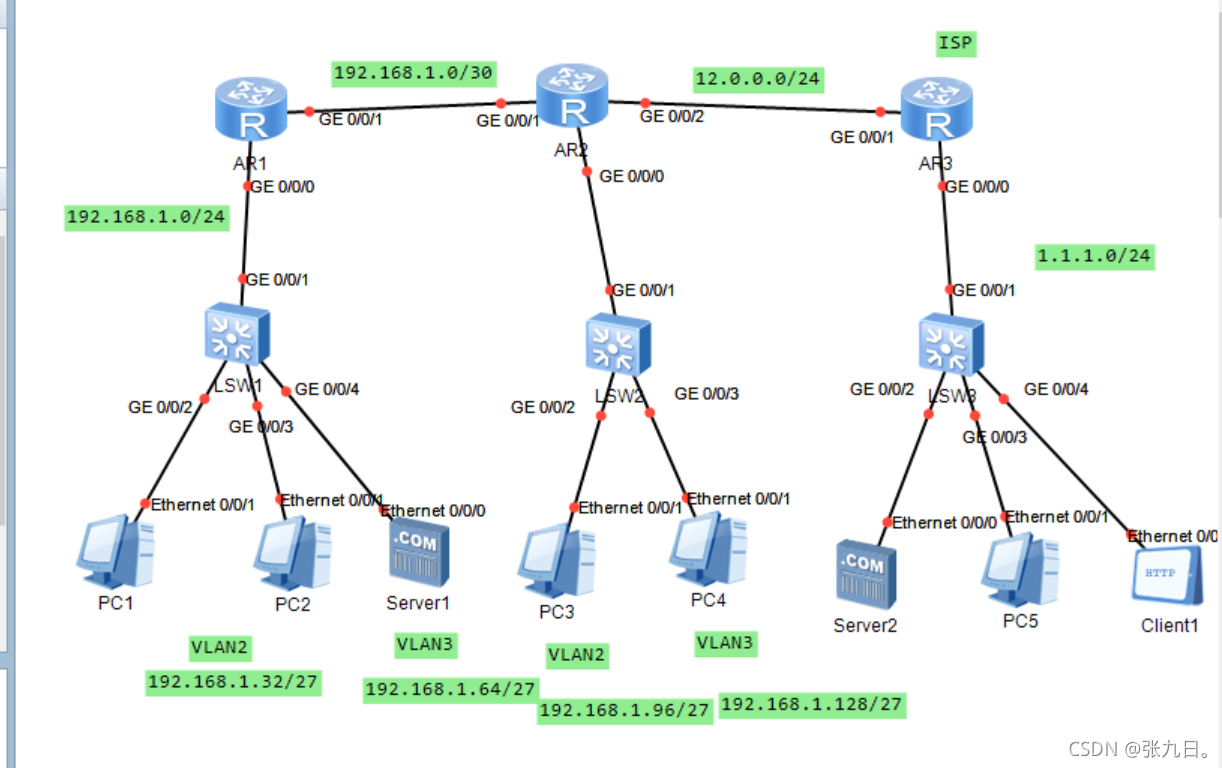

第一步，先分配网段，图中内部网段有5个。可得。

 第二步，先配置交换机vlan。

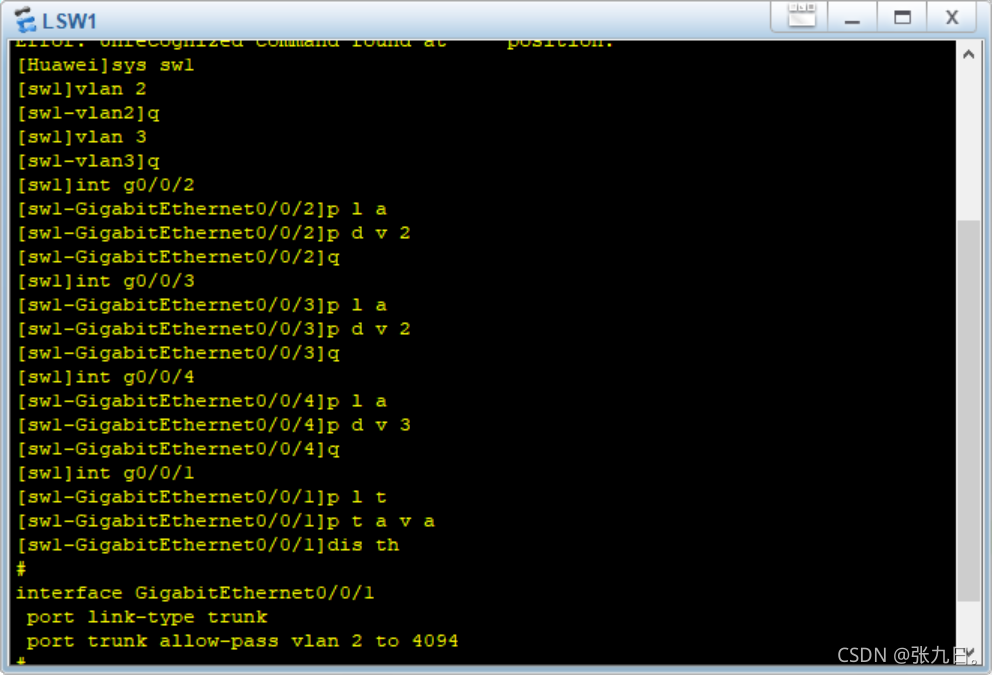

sw1：

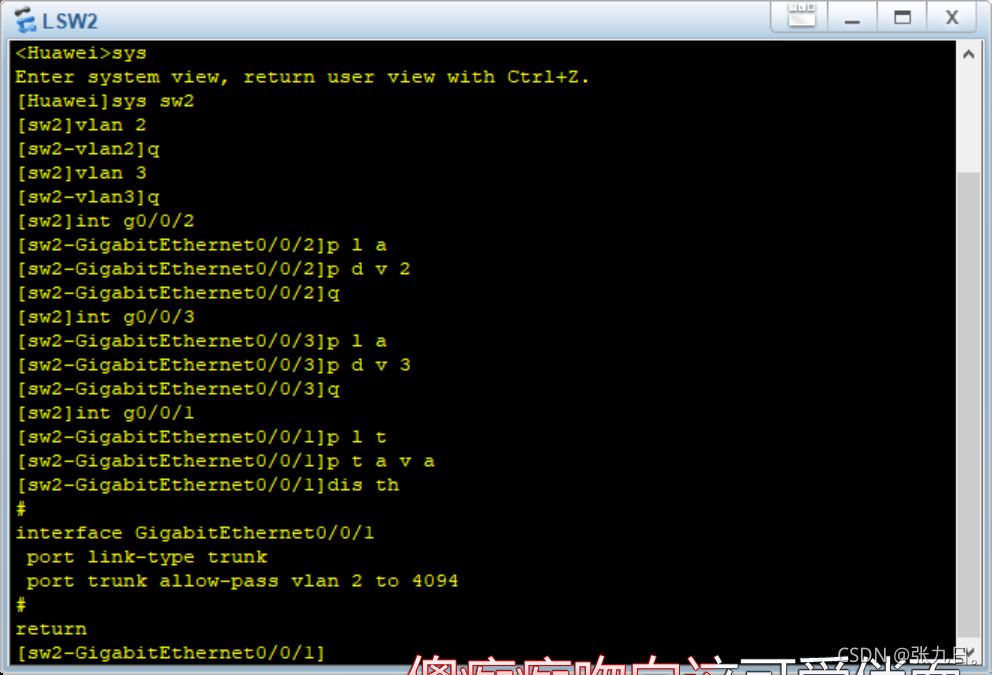

sw2：

 第三步，对路由器配置vlan和干路ip

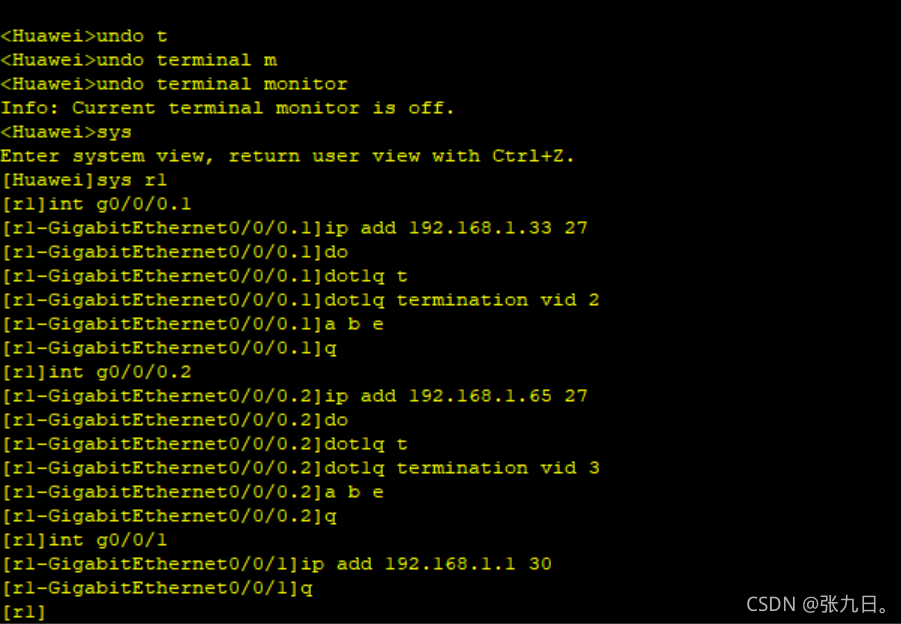

r1：

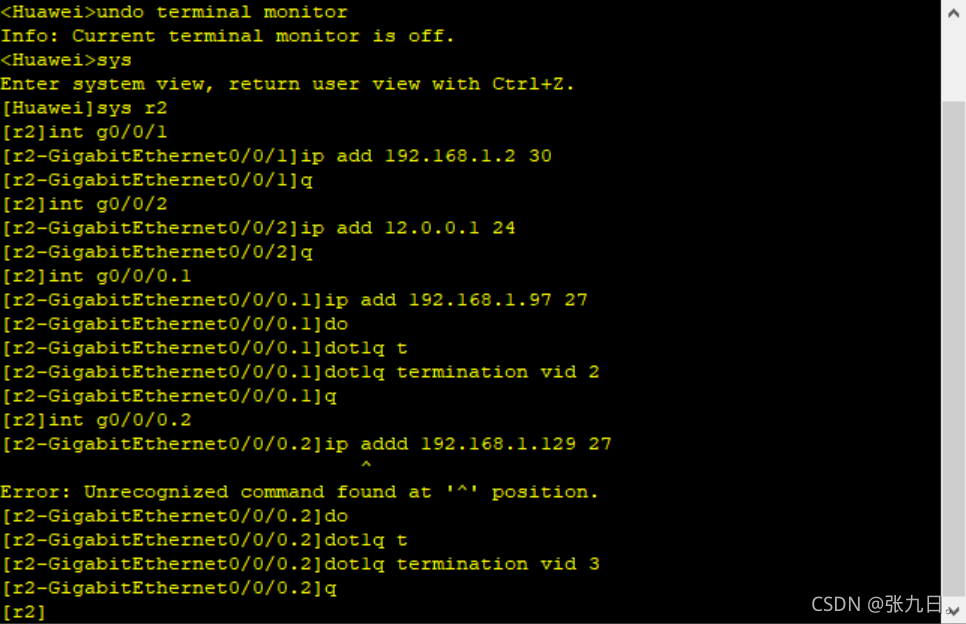

 r2：

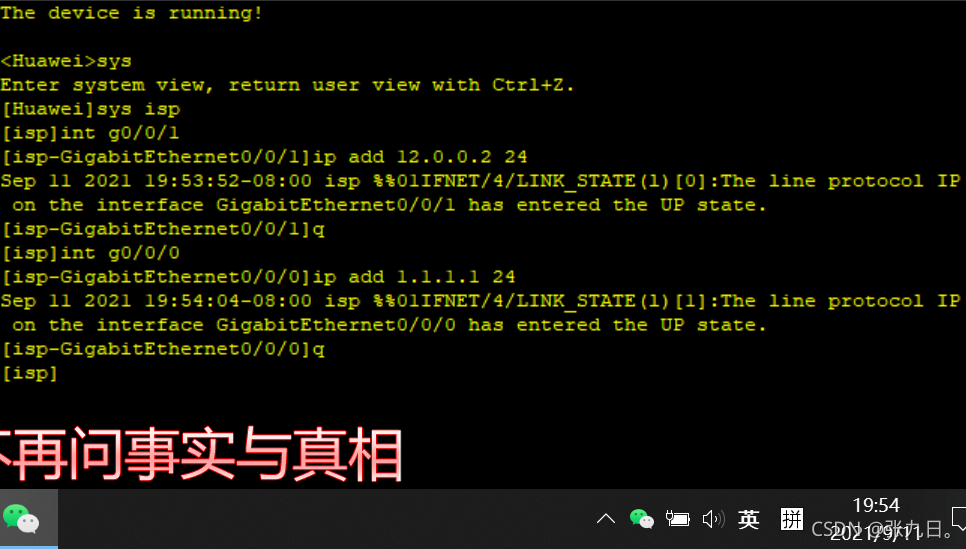

lsp：（lsp不做其他配置）

 第五步，然后配置pc机的ip，用dhcp：

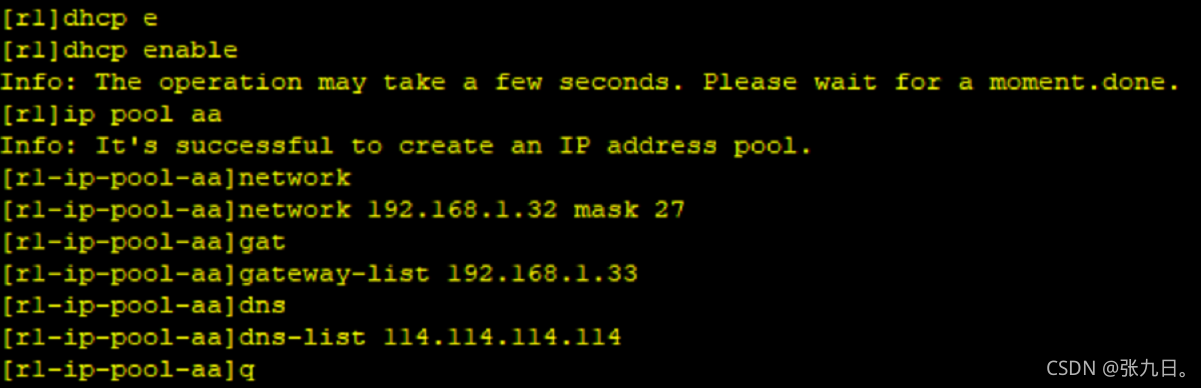

r1:

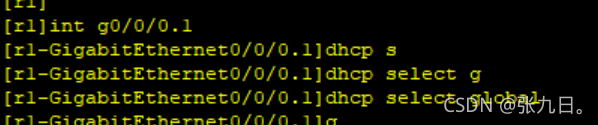

dhcp enable-----network 192.168.1.32 mask 27------gateway-list  192.168.1.33 -----dns-list 114.114.114.114----进入对应子接口选择全局 dhcp select global

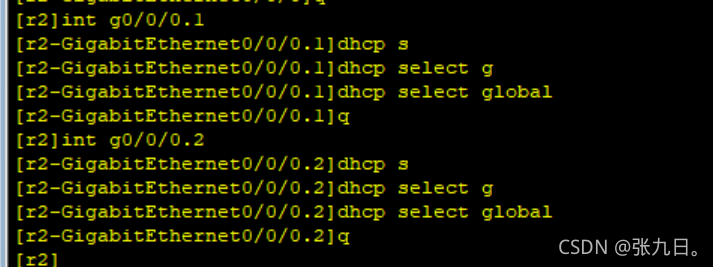

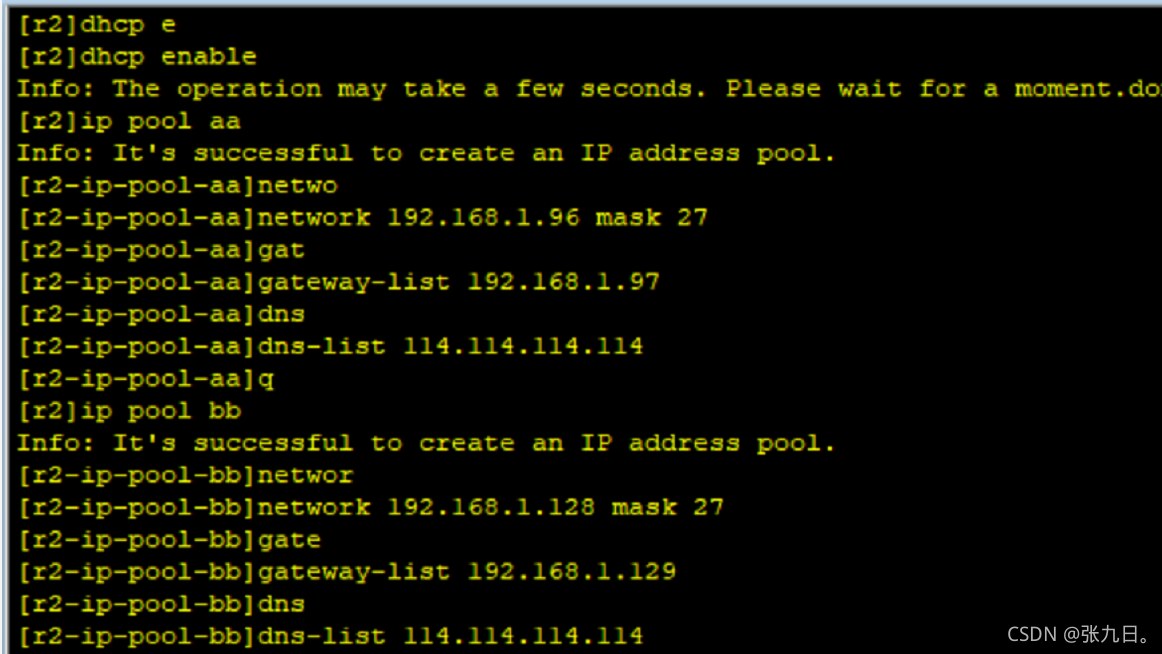

 r2:同理



 第六步，开启 ospf-----1.创建进程--2.创建区域---3.宣告

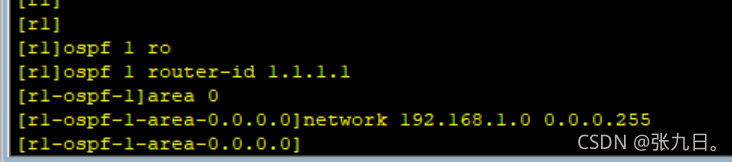

r1:

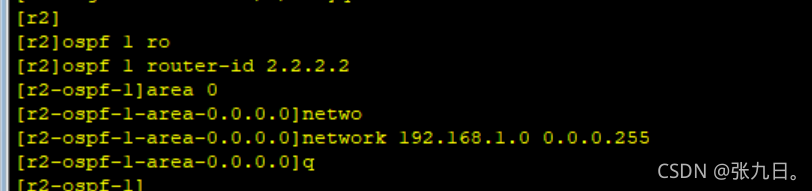

 r2:

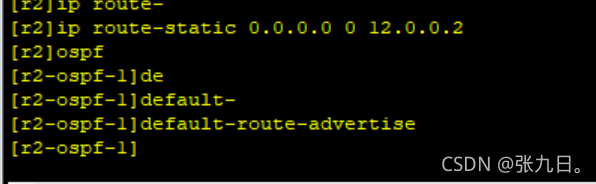

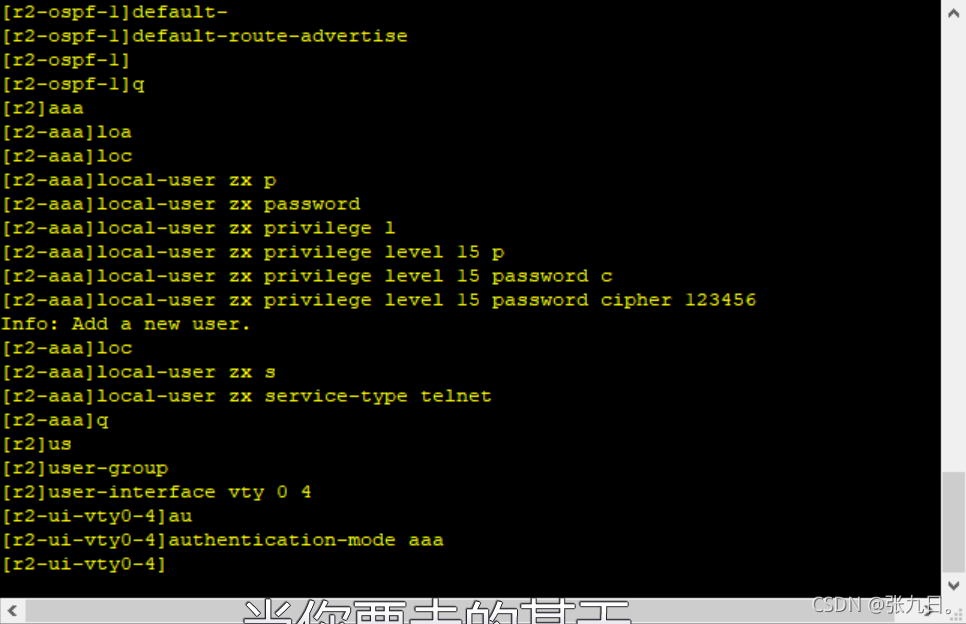

 要让内网可以ping通外网，可以对r2边界路由器下发缺省

 第七步，要让pc1不能telnet r1，先开启telnet，然后选择规则

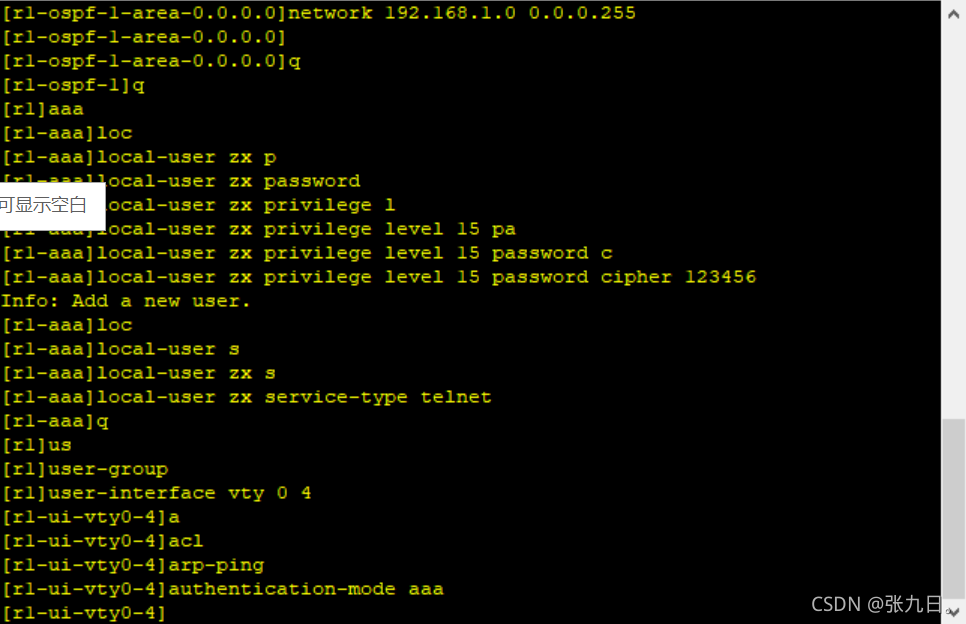

1.开启telnet：

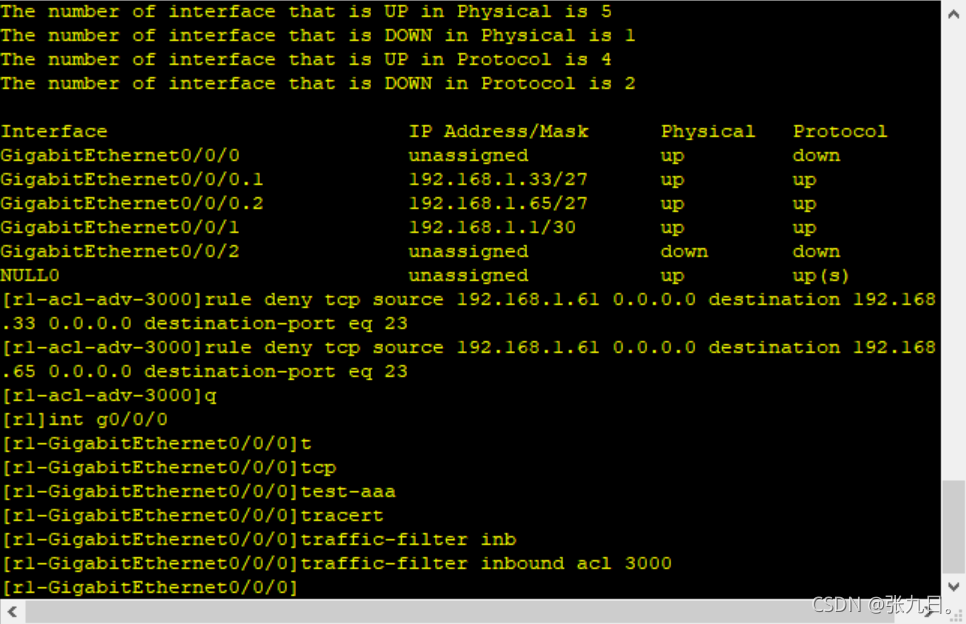

2.规则：（这里因为还有两个子接口，所以也要选择拒绝）

 acl 3000

 [r1-acl-adv-300]rule deny tcp source 192.168.1.61 0.0.0.0 destination 192.168.1.1 0.0.0.0 destination-port eq 23

 [r1-acl-adv-300]rule deny tcp source 192.168.1.61 0.0.0.0 destination 192.168.1.33 0.0.0.0 destination-port eq 23

 [r1-acl-adv-300]rule deny tcp source 192.168.1.61 0.0.0.0 destination 192.168.1.65 0.0.0.0 destination-port eq 23

[r1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000（在接口调用）

 第八步，要让内网可以访问pc5，需要设置acl抓取感兴趣流（easyip）

1，ACL抓取感兴趣流

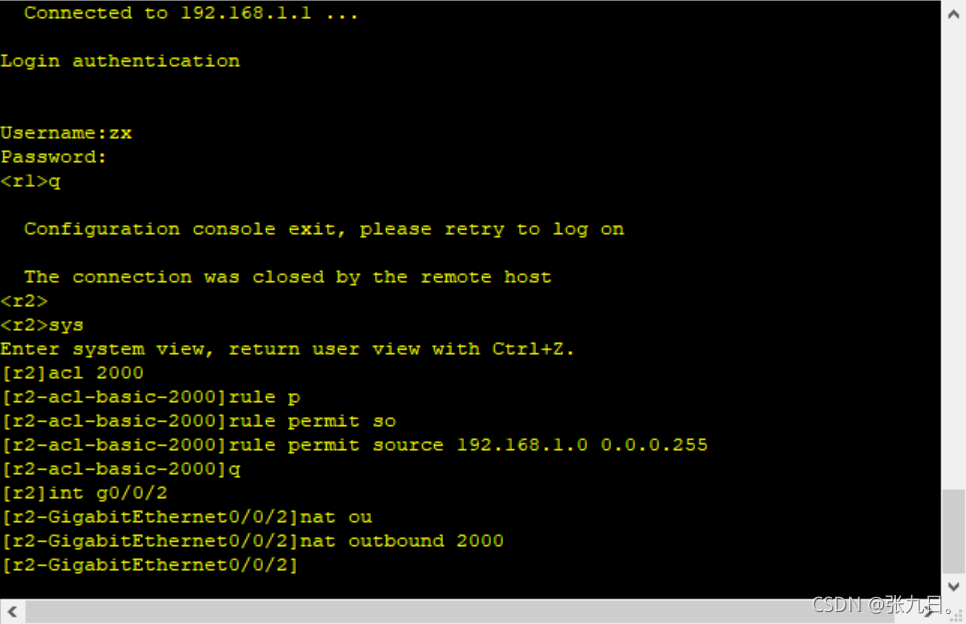

[r2]acl 2000

[r2-acl-basic-2000]rule permit source 192.168.0.0 0.0.255.255

2，绑定ACL

[r2]int g 0/0/2

[r2-GigabitEthernet0/0/2]nat outbound 2000

第九步，外网的client可以通过域名访问内部服务器，需要在外网设置一个dns，用于配置主机域名和ip地址

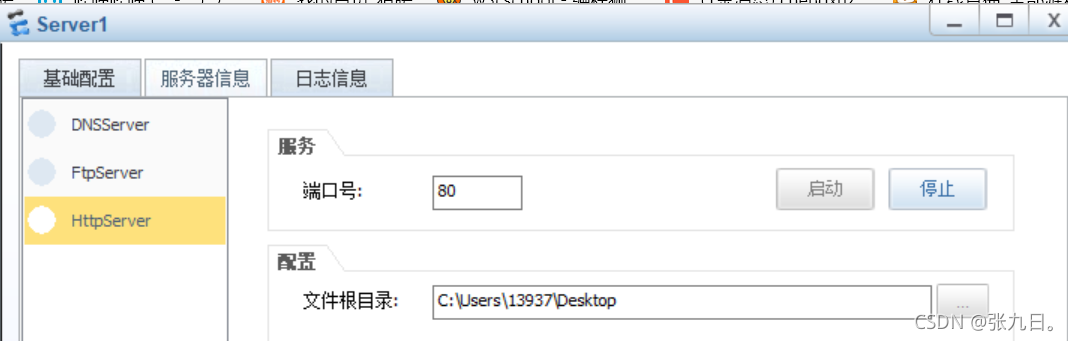

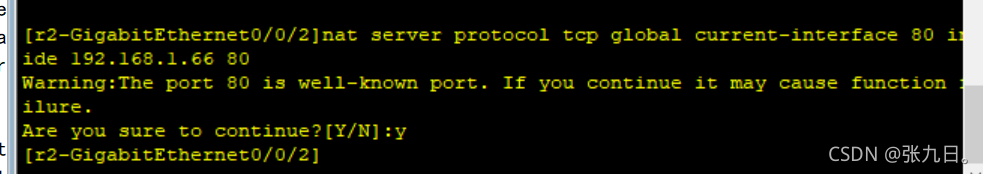

 内网服务器设置：

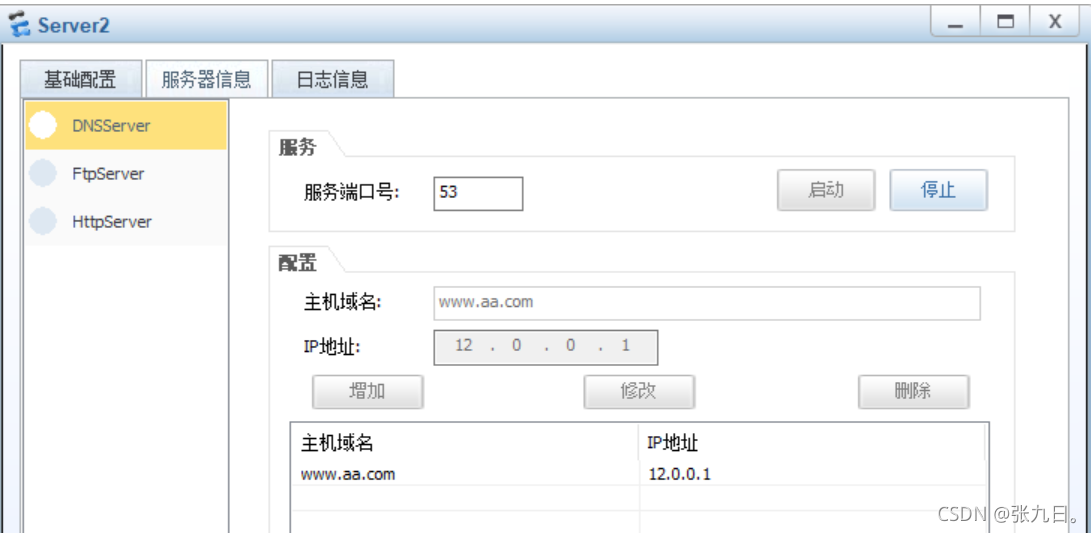

dns设置：

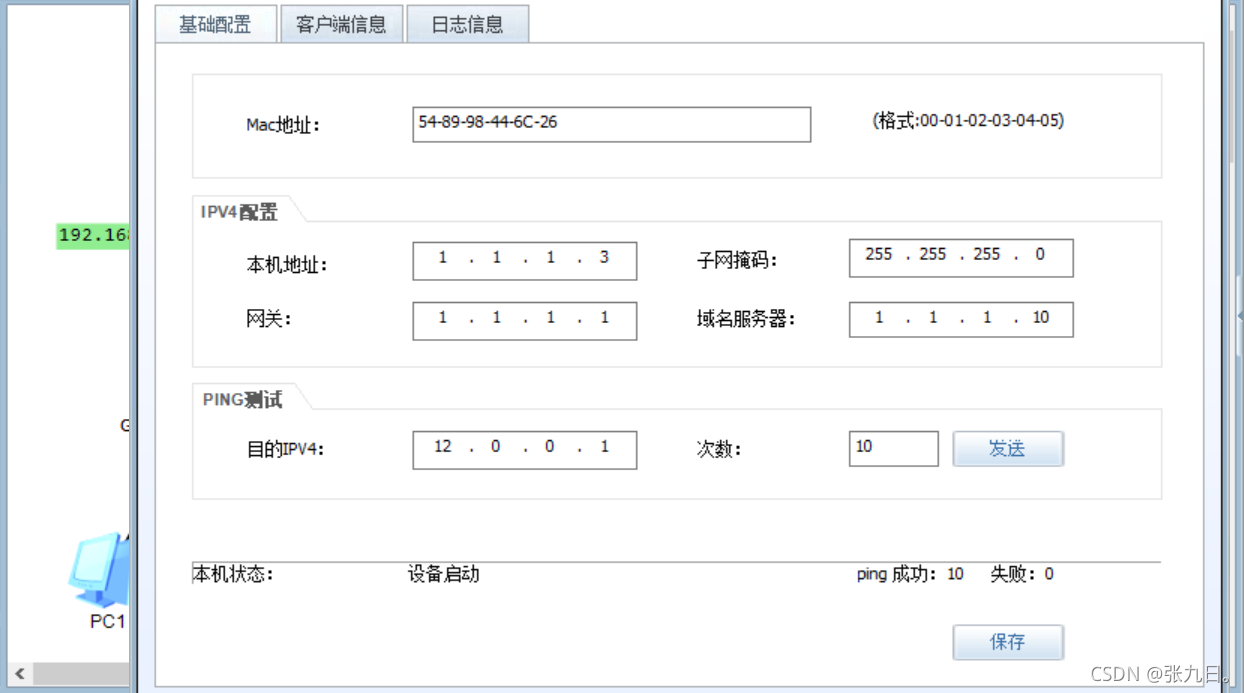

 外网client设置（域名服务器是dns的ip地址）：

 最后一步：

isp 访问telnet  r1

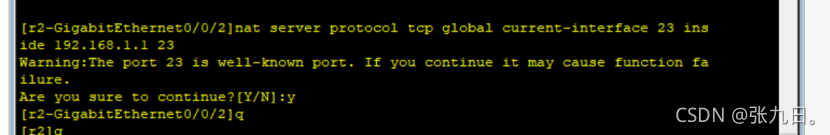

 在r2 连接外网的接口 上配置：

nat server protocol tcp global curren-interface 23 inside 192.168.1.1 23
