UML运用到软件开发过程

一 点睛

1 利用UML表达业务流程与系统需求

• 活动图——用于业务流程
• 用例图——用于系统需求

2 利用UML表达系统内部的结构

• 类图——表达系统的静态结构
• 顺序图——表达系统的动态结构
• 通信图——表达系统动态结构

3 利用UML表达系统微观设计

• 对象图——描述一个时间点上系统各个对象的一个快照
• 状态图——描述事件如何改变对象的生命周期
• 时序图——描述对象之间的交互，重点在于定时

4 利用UML表达系统宏观设计

• 包图——描述编译时的层次结构
• 交互概图——是一种顺序图与活动图的混合
• 复合结构图——描述类的运行时刻的分解

5 利用UML表达系统实战与部署

• 组件图——描述组件的结构和连接
• 部署图——描述在各个节点上的部署

下面通过实战，来看看各个图的样子，以便更深刻的理解这十三种图

二 利用UML表达业务流程与系统需求

1 活动图

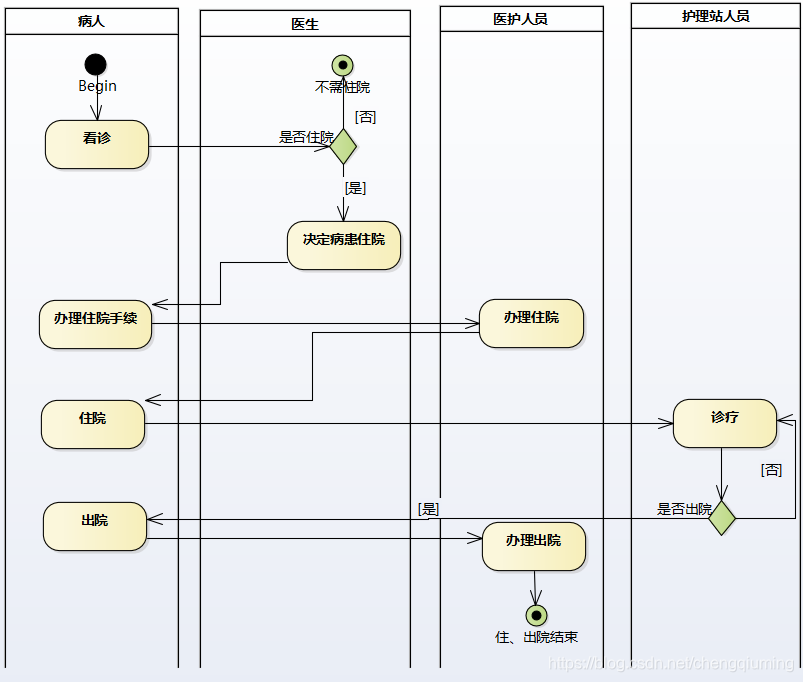

主院出院流程：

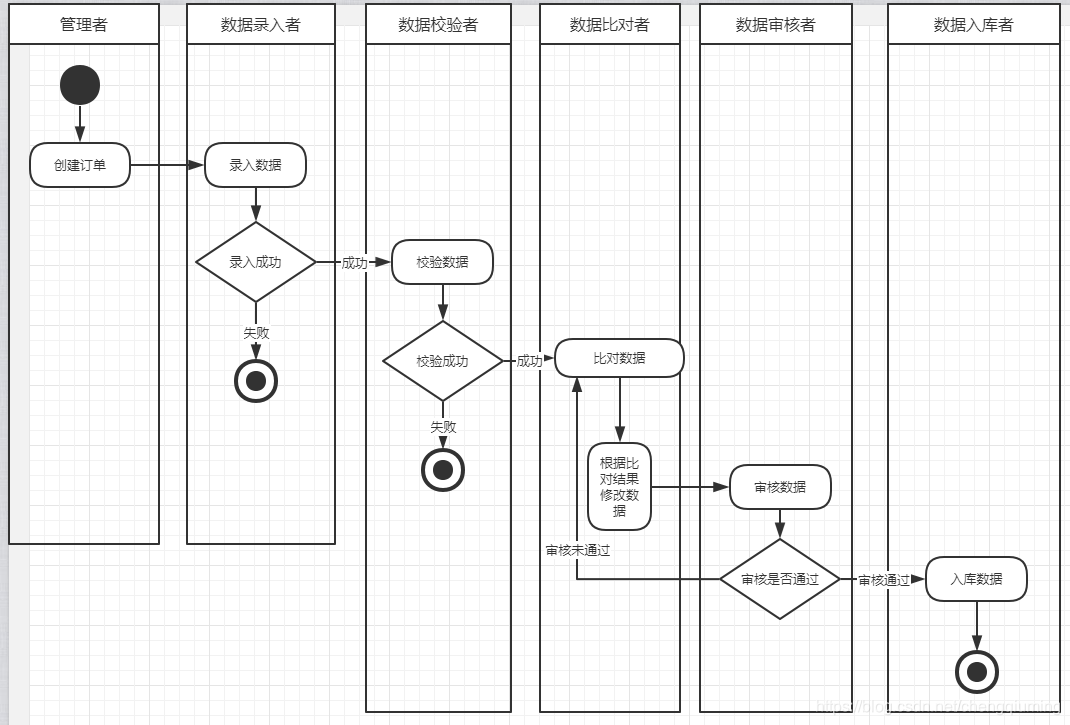

数据录入流程

2 用例图

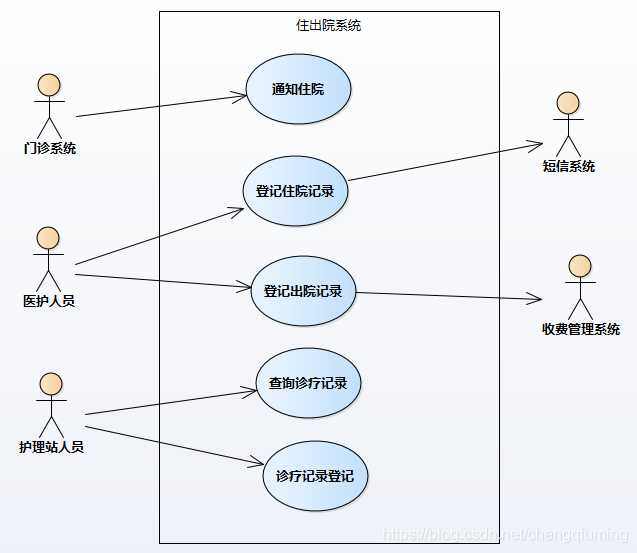

出住院系统用例图

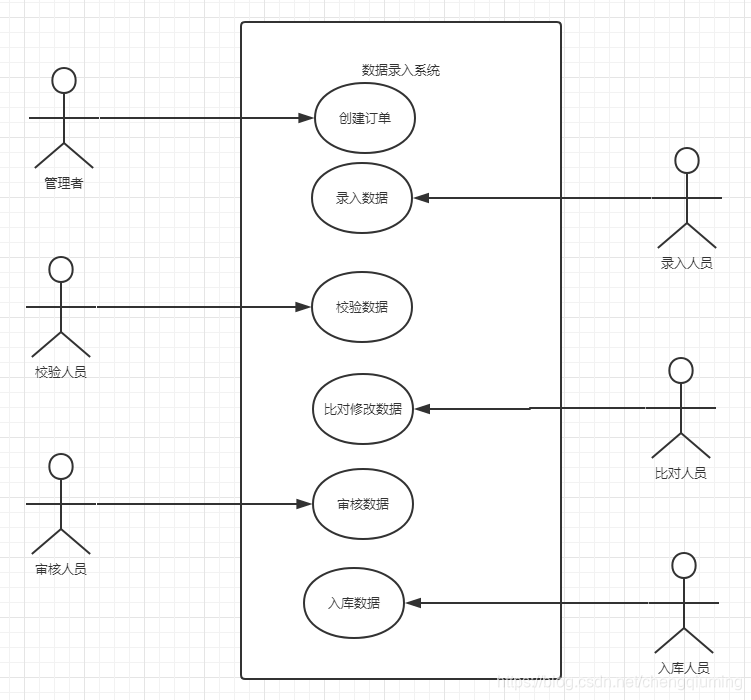

数据录入系统用例图
