Floating IP

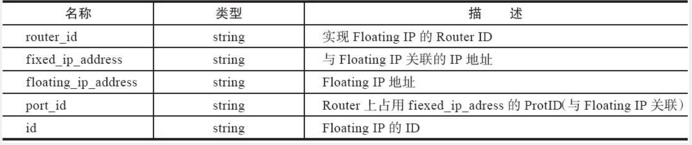

Neutron将关联DNAT功能的建模放在模型Floating IP中，我们摘取其中与DANT密切相关的字段，如下表：

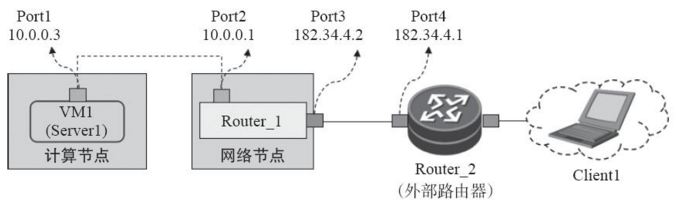

表中字段所体现组网形式，如下图：

Floating IP从模型的角度，只与Router关联（关联字段是router_id）,也就是上图Router_1。图中其余部件，是为了与Router_1一起构建DNAT用例的组网图。Floating IP的字段port_id，指的是图中的Port3，floating_ip_address是Port3的IP（182.34.4.2），fixed_ip_addrss(10.0.0.3)与floating_ip_address一起构成了DNAT转换规则。

1 出Port3的报文，如果源IP是fixed_ip_address(10.0.0.3),则将源IP转换为floating_ip_address(182.34.4.2)，然后再转发。

2 入Port3的报文，如果目的IP是floating_ip_address(182.34.4.2),则将目的IP转换为fixed_ip_address(10.0.0.3),然后再转发。

当然，fixed_ip_address(10.0.0.3)最终需要与Neutron计算节点中的一个VM的IP相匹配（图中的VM1），不然报文发起和接收无从谈起。

该图，描述的是这样的通信过程。

1 Client访问VM1，它认为VM1的IP是182.34.4.2，于是它的报文的目的IP是182
