【设计】短信验证码业务中的组件化设计

前言

背景：目前在做一个C端项目，需要加短信验证功能。
问题：只有发短信的api。生成二维码 + 验证二维码的代码，需要手写。（公司不想花钱）

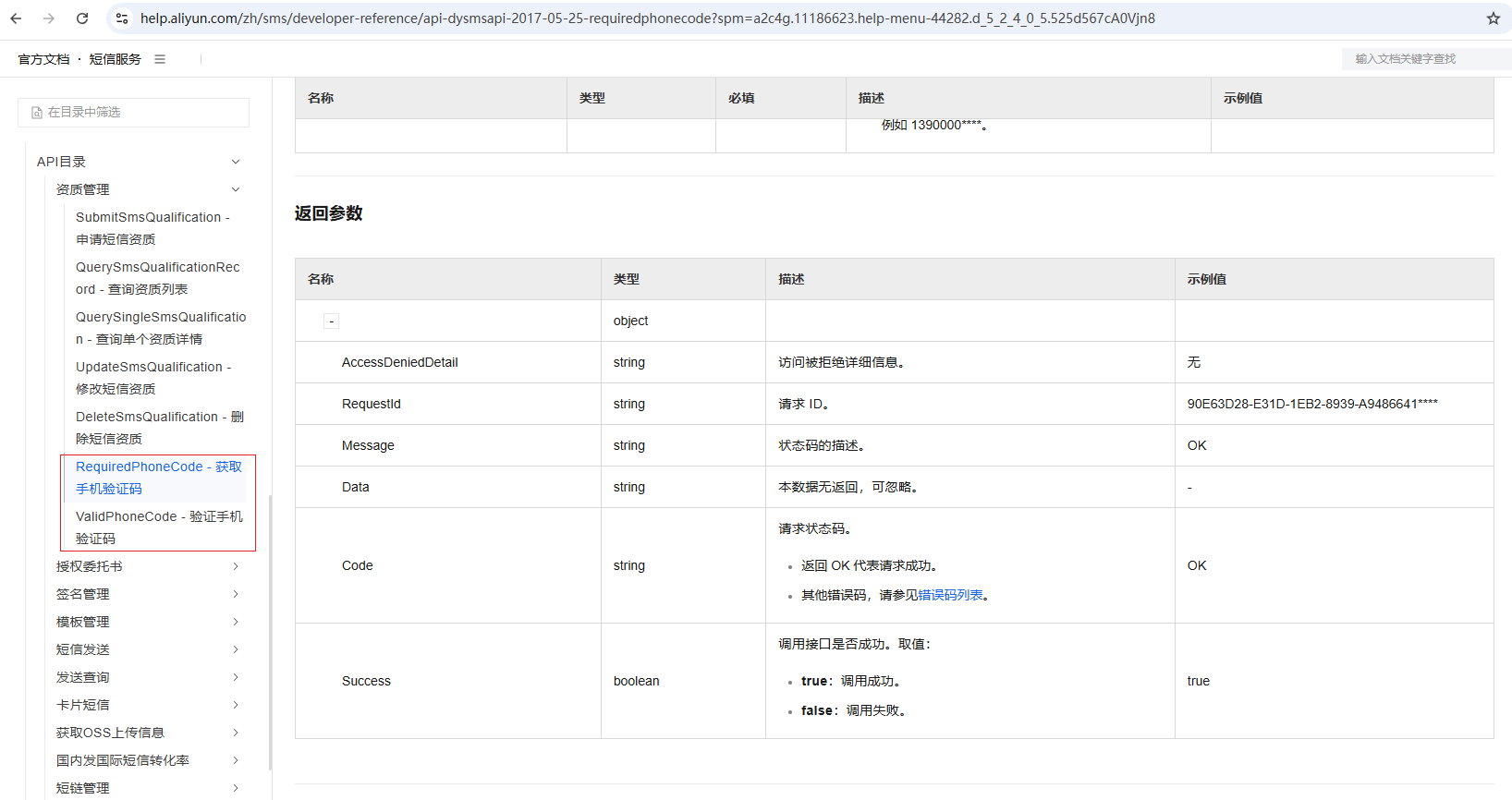

目标：优先满足业务诉求（替换掉如下的api），使用组件化的设计为后续业务提供重用的可能

时序图

• 将设计拆成两个时序，一个是生成二维码，一个是发送二维码
• 需要考虑风控的影响，避免接口被恶意刷浪费钱
• 将组件做出无状态的，方便业务层无感调用

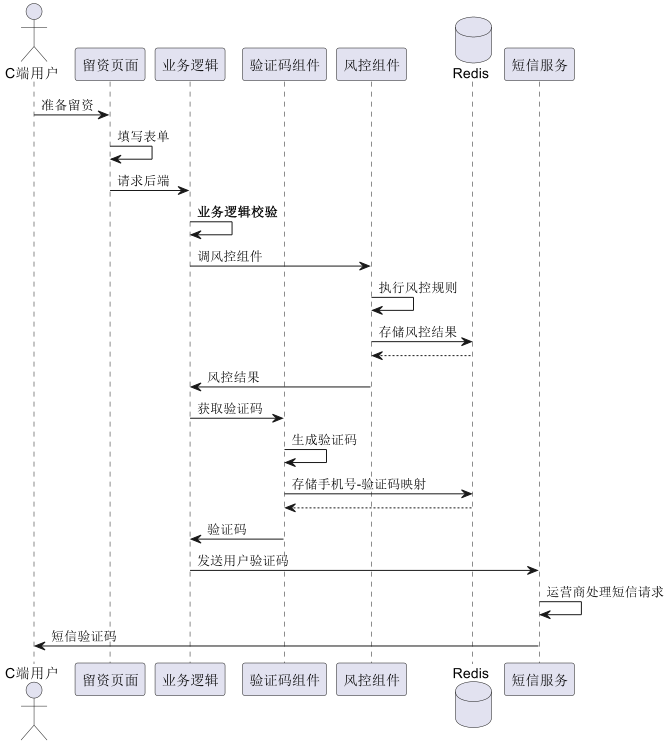

生成验证码

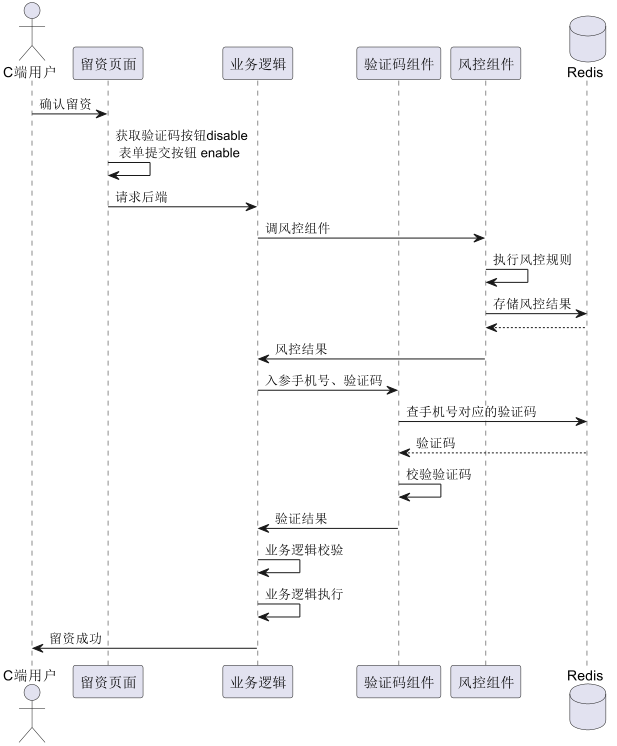

校验验证码

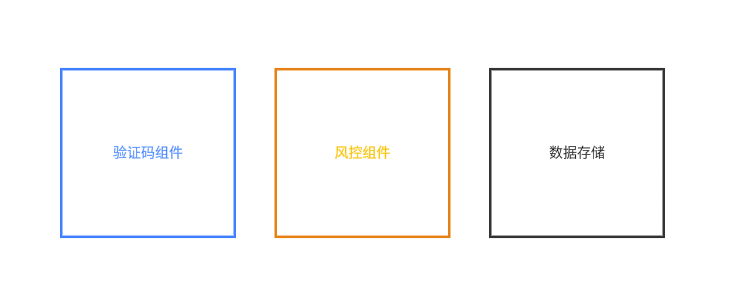

组件抽象

风控组件

提供接口的限流能力，避免接口被恶意刷，造成资损。可以用在发短信前。

验证码组件

负责验证码生成，验证码与认证载体的绑定（如手机号 - 验证码），验证的码校验

数据存储层

风控组件和验证码组件都需要用到，时序图简单用redis实现，实际上可以选其他物理存储。

后记

后续

接口保护除了有验证码，细究还是不安全的，讲其中的两点：

• 存在ip欺骗的技术，限流防不住
• 可以使用浏览器指纹技术加一层验证，但是依旧有指纹欺骗的技术

短信验证码不能解决所有恶意请求，只能用提升攻击成本来降低被攻击的概率。

附录

plantuml相关脚本

• 生成验证码

@startuml

actor C端用户 as user
participant 留资页面 as activity
participant 业务逻辑 as biz
participant 验证码组件 as code
participant 风控组件 as risk
database Redis as redis
participant 短信服务 as sms


' 生成、发送验证码
user -> activity: 准备留资
activity -> activity: 填写表单
activity -> biz: 请求后端
biz -> biz: **业务逻辑校验**

' 调风控组件
biz -> risk: 调风控组件
risk -> risk: 执行风控规则
risk -> redis: 存储风控结果
redis --> risk:
risk -> biz: 风控结果

' 调验证码组件
biz -> code: 获取验证码
code -> code: 生成验证码
code -> redis: 存储手机号-验证码映射
redis --> code:
code -> biz: 验证码
biz -> sms: 发送用户验证码
sms -> sms: 运营商处理短信请求
sms -> user: 短信验证码


@enduml

• 校验验证码

@startuml

actor C端用户 as user
participant 留资页面 as activity
participant 业务逻辑 as biz
participant 验证码组件 as code
participant 风控组件 as risk
database Redis as redis

user -> activity: 确认留资
activity -> activity: 获取验证码按钮disable \n 表单提交按钮 enable
activity -> biz: 请求后端

' 调风控组件
biz -> risk: 调风控组件
risk -> risk: 执行风控规则
risk -> redis: 存储风控结果
redis --> risk:
risk -> biz: 风控结果

' 调验证码组件
biz -> code: 入参手机号、验证码
code -> redis: 查手机号对应的验证码
redis --> code: 验证码
code -> code: 校验验证码
code -> biz: 验证结果

' 业务逻辑
biz -> biz: 业务逻辑校验
biz -> biz: 业务逻辑执行
biz -> user: 留资成功


@enduml
