FPGA千兆网系列2-----UDP发送与接收

最新推荐文章于 2025-06-28 08:30:00 发布

原创

最新推荐文章于 2025-06-28 08:30:00 发布 · 置顶 · 1w 阅读

63 ·

CC 4.0 BY-SA版权

该博客详细介绍了在FPGA中实现UDP发送与接收的步骤，包括开发环境、系统框图和具体代码实现。内容涵盖UDP包、ARP请求与应答的处理，以及如何通过网络调试助手进行测试。此外，还讨论了获取PC MAC地址的重要性，并提供了一个可用于数据传输的基础框架。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

开发环境
系统框图
发送
接收
总结
福利

开发环境

小梅哥AC6102开发板（内含RTL8211E千兆以太网phy芯片）
quartus prime17.1
win10
千兆网卡这个需要电脑支持，不支持就玩不了了
udp协议介绍请参考我之前写的udp和arp
本实例支持udp的发送与接收
支持arp的发送和接收

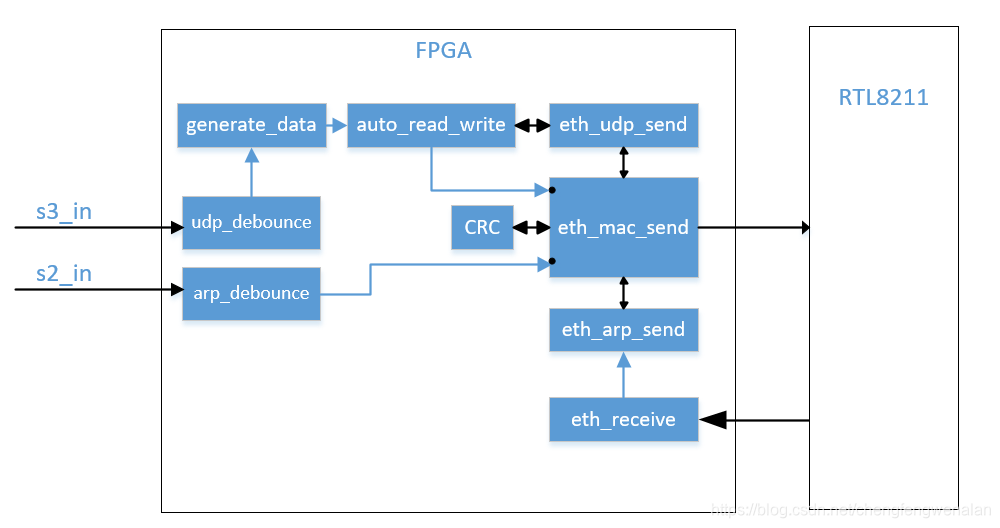

系统框图

在这里插入图片描述

发送

本实例支持发送3种包

发送udp包，s3_in是外部按键，按下时为低，松开为高。当s3_in被按下时，经过udp_debounce滤波，会输出一个udp_wr信号给generate_data模块，当udp_wr为低时，generate_data就会每隔1s产生1024个数据，并写入到wfifo中，当wfifo中的数据到达1024个时，也就是wfifo_wrusedw >= 1024时，auto_read_write模块就会产生一个udp_tx信号。然后通知eth_mac_send去发送一个udp包。
auto_read_write产生udp_tx代码如下：

//tx_en
always  @(posedge clk or negedge rst_n)begin
    if(rst_n==1'b0)begin
        tx_en   <=  1'b0;
    end
    else if(wfifo_wrusedw >= 'd1024)begin
        tx_en   <=  1'b1;
    end
    else begin
        tx_en   <=
