引言

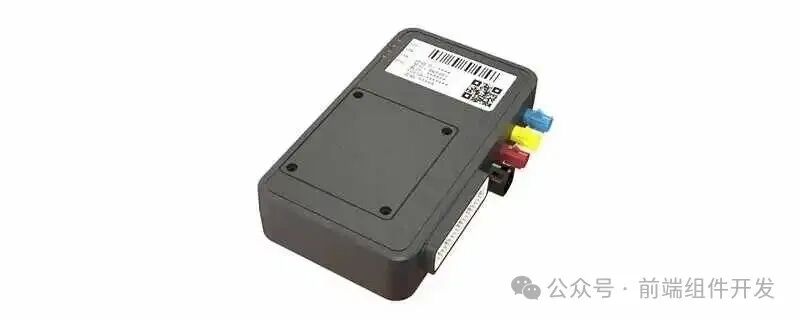

T-Box（Telematics Box，远程信息处理终端）设备的接口数据对接是一个涉及硬件、软件、通信协议和系统集成的复杂过程，通常需要根据具体的应用场景（如车联网、工业物联网等）和对接对象（如云端平台、车载系统、第三方设备等）制定方案。以下是通用的对接流程和关键技术要点：

一、明确对接需求与场景

确定对接目标
- 对接至 车企云平台：用于车辆远程监控、故障诊断、OTA升级等（如新能源汽车的电池管理数据上报）。
- 对接至 第三方应用：如物流车队管理系统、保险风控平台等（需获取位置、油耗、驾驶行为等数据）。
- 设备间直连：与车载ECU、传感器、显示屏等实时交互（如CAN总线数据采集）。
数据类型与格式
- 实时数据：位置（GPS/北斗）、速度、加速度、传感器状态（如温度、压力）等。
- 非实时数据：历史轨迹、故障日志、OTA升级包等。
- 格式要求：JSON、XML、PROTOBUF等，或自定义二进制协议（需双方约定解析规则）。

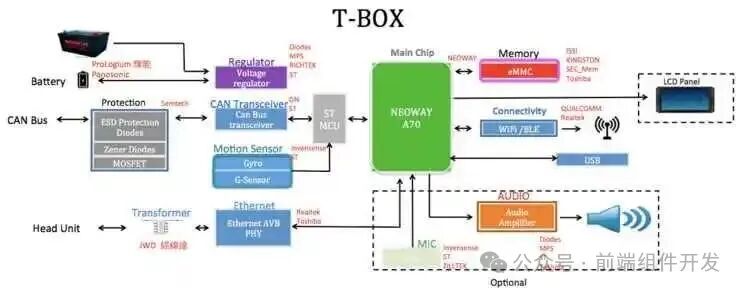

二、硬件接口与通信协议

T-Box通常支持多种物理接口和通信协议，需根据对接方的要求选择：

1. 常用硬件接口

接口类型	应用场景	协议/标准
CAN总线	车载设备数据采集（如ECU、仪表盘数据）	CAN 2.0A/B、J1939（商用车）
以太网（ETH）	高速数据传输（如车载娱乐系统、ADAS）	TCP/IP、UDP、车载以太网标准
USB	外接设备数据交互（如U盘、诊断仪）	USB 2.0/3.0
RS232/RS485	低速串行通信（如传感器、外设模块）	Modbus RTU、自定义协议
GPIO/模拟量接口	开关量/模拟信号输入输出（如门锁状态）	自定义电平信号

2. 通信协议与网络连接

车载网络协议：
- CAN总线协议：需解析车辆OBD-II标准（如SAE J1979）或车企私有协议（如特斯拉、比亚迪的定制协议）。
- LIN总线：用于车内低速设备（如车窗、空调控制器）。
广域网通信：
- 4G/5G（LTE/5G NR）：通过TCP/UDP协议与云端平台通信，需集成SIM卡或eSIM卡。
- NB-IoT/LoRa：适用于低功耗、广覆盖场景（如智能充电桩监控）。
- 卫星通信：用于无地面网络覆盖区域（如越野车辆定位）。
短距离通信：
- Wi-Fi：用于车内局域网或临时数据热点（如手机APP配置T-Box参数）。
- 蓝牙（BLE）：连接手机或外设（如胎压监测传感器）。

三、数据对接流程

1. 协议解析与数据采集

车载数据采集：
通过CAN总线接口接入车辆OBD接口，解析标准协议（如读取发动机转速、车速、故障码）或私有协议（需车企提供SDK或协议文档）。
示例：通过CAN ID 0x18DAF100 读取电池电压数据，按字节解析为实际物理值。
外设数据采集：
通过RS485接口连接温湿度传感器，按Modbus协议读取寄存器值（如寄存器地址0x0001对应温度值）。

2. 数据处理与封装

协议转换：
将硬件接口的原始数据（如CAN总线的二进制帧）转换为对接方所需的格式（如JSON）。
示例：

{
  "device_id": "TBOX-001",
  "timestamp": "2025-06-04T12:00:00",
  "data": {
    "speed": 60,        // 车速（km/h）
    "battery_voltage": 12.5, // 电池电压（V）
    "gps": {
      "lat": 30.1234,   // 纬度
      "lon": 120.5678   // 经度
    }
  }
}

数据过滤与压缩：
剔除无效数据（如异常值），对高频数据（如轨迹点）进行抽样或压缩（如使用Huffman编码），减少传输流量。

3. 数据传输与交互

上行传输（T-Box → 平台）：
通过4G网络将封装后的数据发送至云端服务器，支持HTTP/HTTPS、MQTT、CoAP等协议。
- MQTT示例：通过主题/vehicle/TBOX-001/data发布JSON数据，平台订阅主题接收。
下行控制（平台 → T-Box）：
平台发送指令（如远程锁车、OTA升级），T-Box解析后通过硬件接口执行。
指令格式：
```
{
  "command": "lock_door",
  "params": {
    "action": "lock",
    "timeout": 5
  }
}
```

4. 接口联调与测试

模拟测试：
使用工具（如CANoe模拟CAN总线数据，Postman调试HTTP接口）验证数据收发是否正常。
实车测试：
在真实车辆环境中测试信号稳定性、延迟、丢包率等指标，确保符合功能安全要求（如ISO 26262）。
异常处理：
测试断网重连、数据缓存（本地存储待恢复网络后补发）、协议兼容性（如旧版平台支持JSON/XML双格式）。

四、关键技术挑战与解决方案

多协议适配
- 问题：不同车企、设备厂商使用私有协议，需开发协议解析中间件（如支持动态加载协议脚本）。
- 方案：建立协议库，通过配置文件（如JSON/YAML）定义不同协议的解析规则，避免硬编码。
数据安全与隐私保护
- 传输层：使用TLS/SSL加密通信，防止数据窃听（如MQTT over TLS）。
- 存储层：敏感数据（如用户位置）加密存储，遵循GDPR、《个人信息保护法》等法规。
- 身份认证：平台与T-Box双向认证（如使用X.509证书），防止伪造设备接入。
实时性与可靠性
- 实时数据（如紧急报警）采用UDP协议减少延迟，非实时数据使用TCP保证可靠性。
- 引入消息队列（如Kafka）缓冲数据，避免突发流量导致系统崩溃。

五、工具与资源

开发工具：
- 硬件：CAN分析仪（如Vector CANalyzer）、示波器。
- 软件：Wireshark（抓包分析）、Postman（API调试）、Python/C++ SDK（自定义协议开发）。
参考标准：
- 车联网：ISO/SAE 21434（网络安全）、GB/T 32960（电动汽车远程服务与管理）。
- 通信协议：MQTT 5.0、CoAP RFC 7252。
