前端组件化开发：使用ECharts快速实现自定义图表

摘要：
随着前端开发技术的发展，组件化开发已成为提高开发效率和降低维护成本的有效手段。本文将介绍如何使用ECharts库进行前端组件化开发，快速实现自定义的图表，包括柱形图、折线图、饼图、树形结构图和关系图谱等。通过结合业务特性的模块拆分策略、模块间的交互方式和构建系统等，可以实现灵活的组件组合和扩展，提高开发效率和降低维护成本。

一、引言

在前端开发中，图表的展示对于数据的可视化具有重要意义。传统的开发方式将图表与整个应用绑定在一起，导致修改或增加新图表变得非常困难。组件化开发可以将图表解耦为独立的组件，单独进行开发和维护，使得开发效率和维护成本得到显著提升。ECharts是一种流行的图表库，提供了丰富的图表类型和交互功能，适用于各种业务场景。

二、技术背景和市场需求

随着Web应用程序的复杂度不断提高，对于前端开发的需求也越来越高。组件化开发是一种有效的手段，可以将复杂的应用拆分为一系列可重复使用的组件，单独进行开发和维护。ECharts是一种广泛使用的图表库，提供了丰富的图表类型和交互功能，适用于各种业务场景。通过使用ECharts进行组件化开发，可以快速实现自定义的图表，满足市场需求。

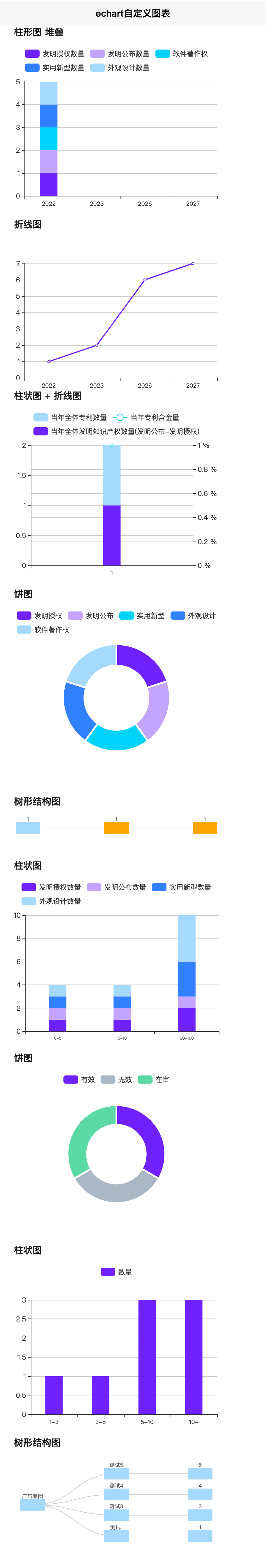

效果图如下:

三、技术实现

1. 设计思路

使用ECharts进行组件化开发的设计思路是将图表解耦为独立的组件，使得各个组件可以单独进行开发和维护。在具体实现中，可以根据业务需求对图表进行模块拆分，例如将柱形图拆分为数据获取、图表配置和界面设计等模块。

1. 关键技术

使用ECharts进行组件化开发的关键技术包括：

（1）模块拆分：根据业务需求对图表进行模块拆分，包括数据获取、图表配置和界面设计等模块。
（2）组件封装：将各个模块封装为独立的组件，单独进行开发和维护。
（3）交互设计：根据业务需求设计图表之间的交互方式，例如点击柱形图的某个数据点时弹出详细信息等。
（4）构建系统：使用构建系统将各个组件组合在一起，生成最终的图表。

1. 代码实现

以下是一个使用ECharts实现柱形图的示例代码：

HTML代码部分

复制代码<template>
    <view class="content">

        <!-- 可视化 -->
        <view style="background-color: white; border-radius: 4px; margin-top: -4px;">

            <!-- 柱形图 堆叠 -->
            <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px;"> 柱形图 堆叠
            </h4>
            <div class="mui-content-padded">

                <div id="dsj_zscq" style="width: calc(100vw - 40px); height: 280px;"></div>

            </div>

            <!-- 折线图 -->
            <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px;"> 折线图
            </h4>
            <div class="mui-content-padded">

                <div id="dsj_cxcg" style="width: calc(100vw - 40px); margin: -18px 0px; height: 280px;">
                </div>

            </div>

            <!-- 柱状图 + 折线图-->
            <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px; margin-top: 0px;">
                柱状图 + 折线图 </h4>
            <div class="mui-content-padded">

                <div id="dsj_zlhjl" style="width: calc(100vw - 40px); height: 290px;"></div>

            </div>

            <!-- 有效知识产权结构 -->
            <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px; margin-top: 0px;">
                饼图 </h4>
            <div class="mui-content-padded">

                <div id="dsj_zscqjg" style="width: calc(100vw - 40px); height: 306px;"></div>

            </div>

            <!-- 专利iPC结构 -->
            <h4 style="margin-left: 12px; font-size: 16px; height: 30px; line-height: 30px; margin-top: 0px;">
                树形结构图 <
