手机电工仿真软件（ESim电工仿真安卓版）

随着科技的发展，人们获取知识的方式也在不断变革。在电工领域，手机电工仿真软件逐渐流行，人们学习电工知识和电工接线不再枯燥乏味，而且随时随地可学！ESim电工仿真（安卓版）软件以其独特的功能和用户友好的设计，为电工爱好者、学生以及专业人士提供了一个全新的学习平台。本文将深入探讨这款软件的功能、特点，并通过具体案例展示其应用价值。需要手机电工仿真软件的可以点击文章尾页的链接进行下载使用，手机电工仿真软件是免费的，大家放心使用，注意留意手机电工仿真软件的升级信息，及时升级哦！

功能介绍与元器件展示

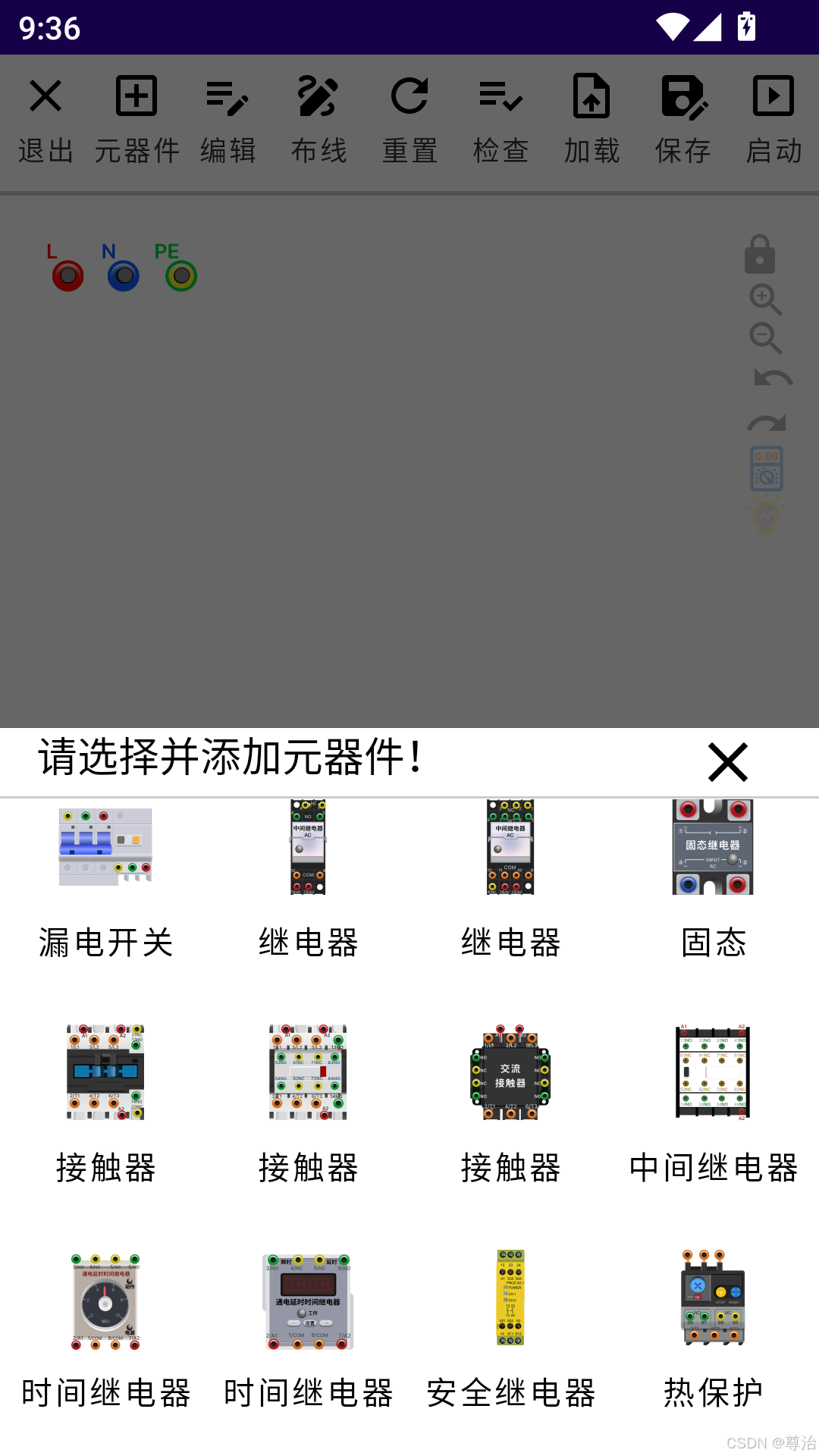

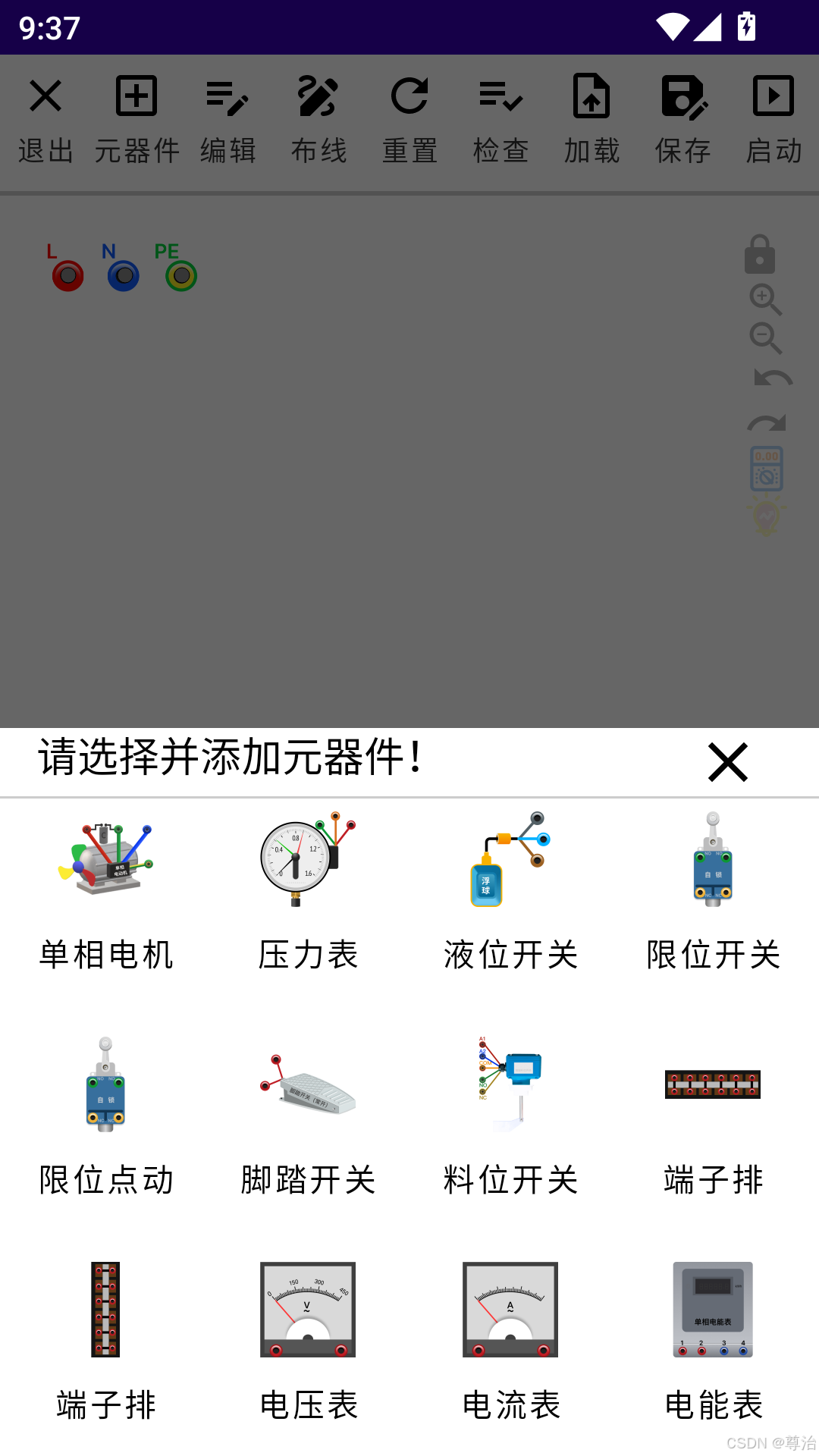

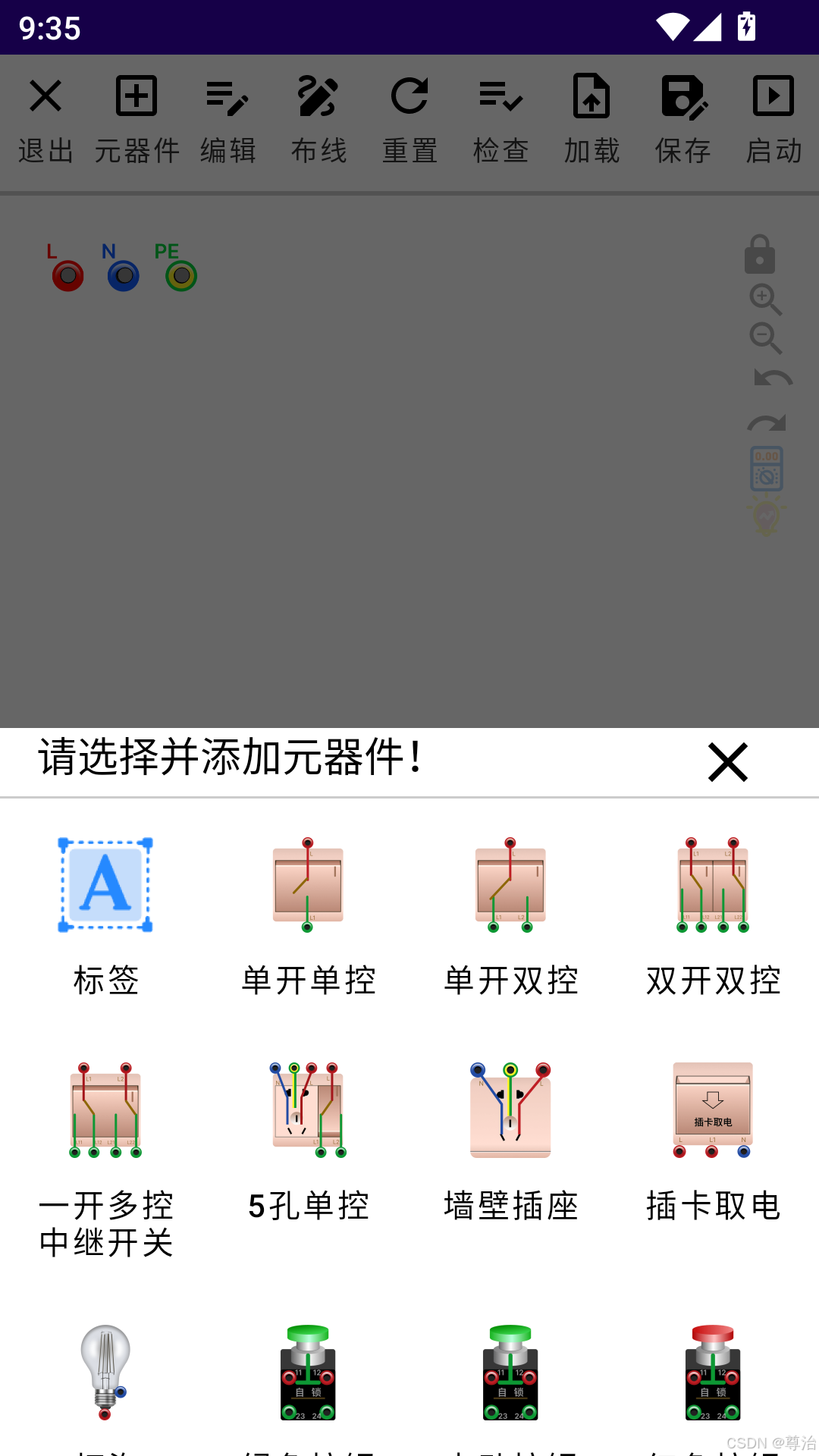

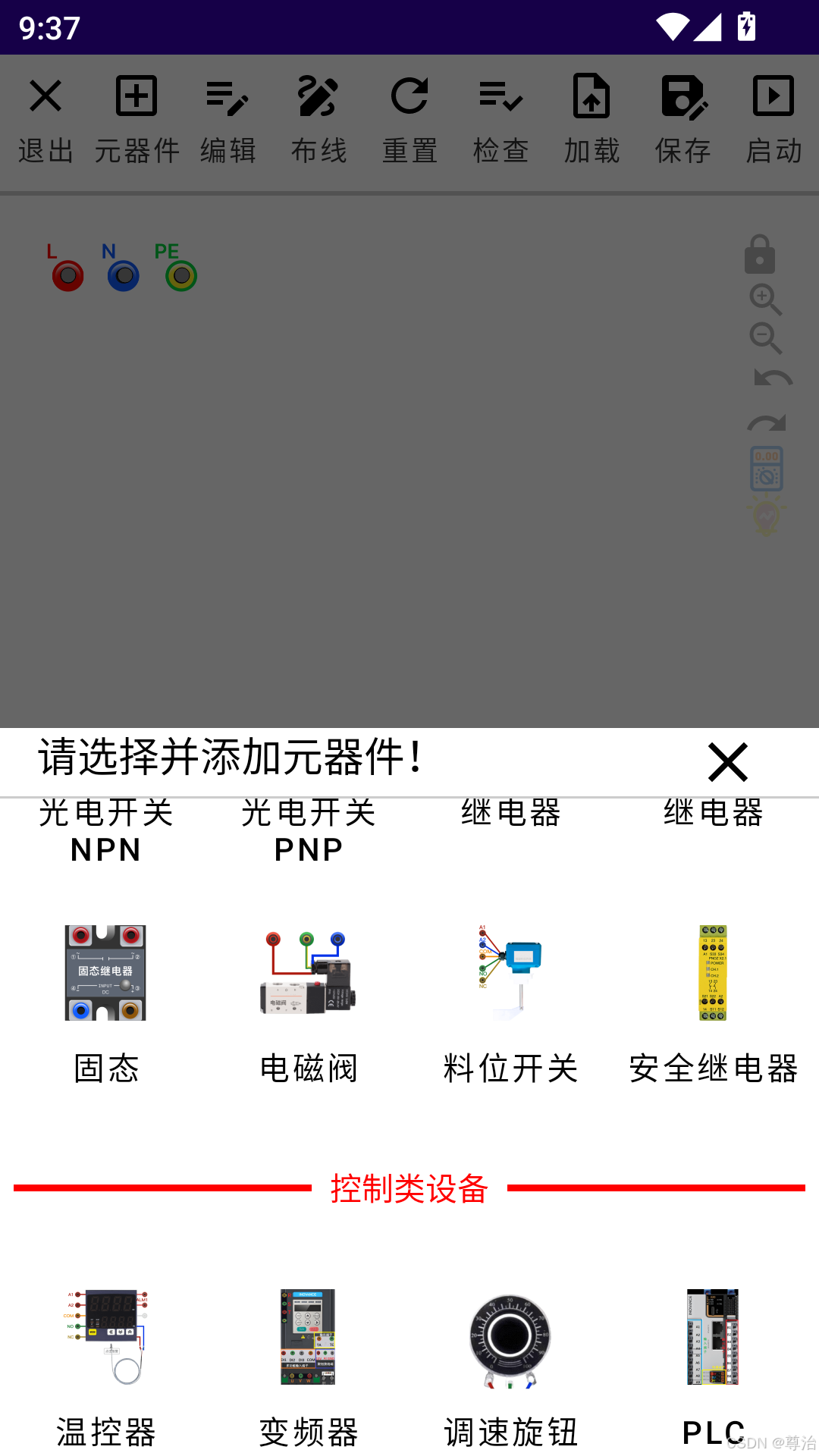

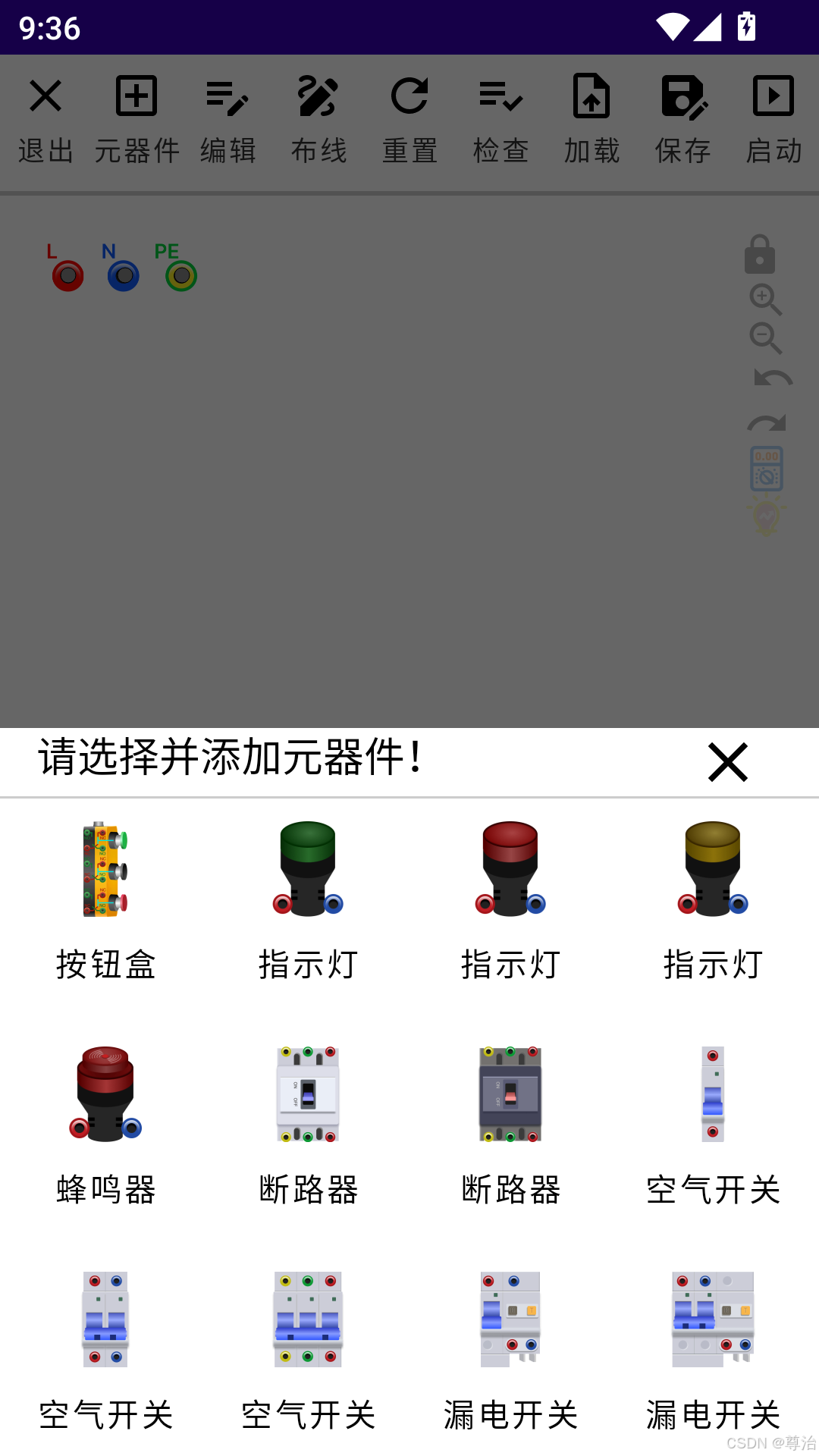

ESim手机电工仿真软件内置了超过100种电子元件库，覆盖了从基础到高级的各种电工元件。其中包括但不限于按钮、空气开关、漏电保护器、单开多控开关、小型继电器、多种时间继电器、交流接触器、热继电器、电机、断路器、熔断器等；还包含了控制类电工器件，如温控器、安全继电器、变频器、PLC等；这些元件不仅支持家庭电路和工业电路的仿真，还提供了变频器和PLC等复杂设备的接线仿真，满足不同层次用户的需求。
此外，该软件还特别支持国产工控设备的仿真，如汇川通用变频器MD200和汇川PLCEasy320等，旨在让用户更加熟悉国产工控设备，以便于实际工作中的应用。

强大功能与独特特点

1. 高效设计操作：ESim提供拖拽、缩放、锁定画布等功能，使电路布局调整变得轻松自如。前进、后退与重置操作则进一步降低了失误率，提升了设计效率。
   2. 丰富的元件库：拥有超过100种电子元件，涵盖从简单照明电路到复杂电机控制电路的所有需求，且支持用户自定义元件参数，实现个性化设计。
   3. 电路设计与测试：提供智能布局优化工具，帮助用户精准设计电路图；支持虚拟仪器进行测量和分析，确保电路的正确性和安全性。
   4. 错误检测：自动检测电路中的错误并给出详细的报告，用户可以根据报告进行修正，降低实际操作中的风险。
   5. 项目管理：支持创建和管理多个项目，便于电路设计项目的整理、查找和分享，提高工作效率。

   部分元器件介绍

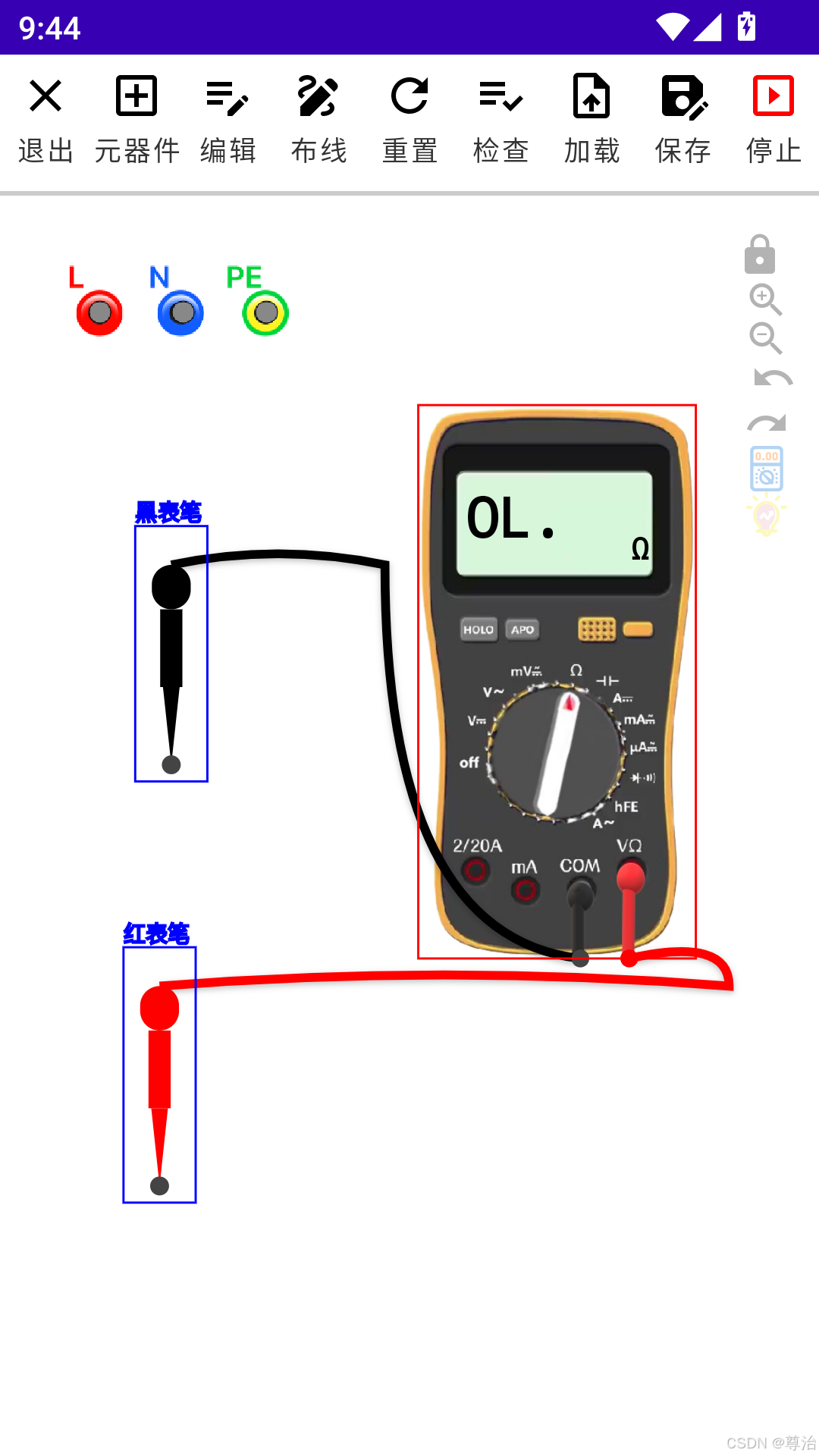

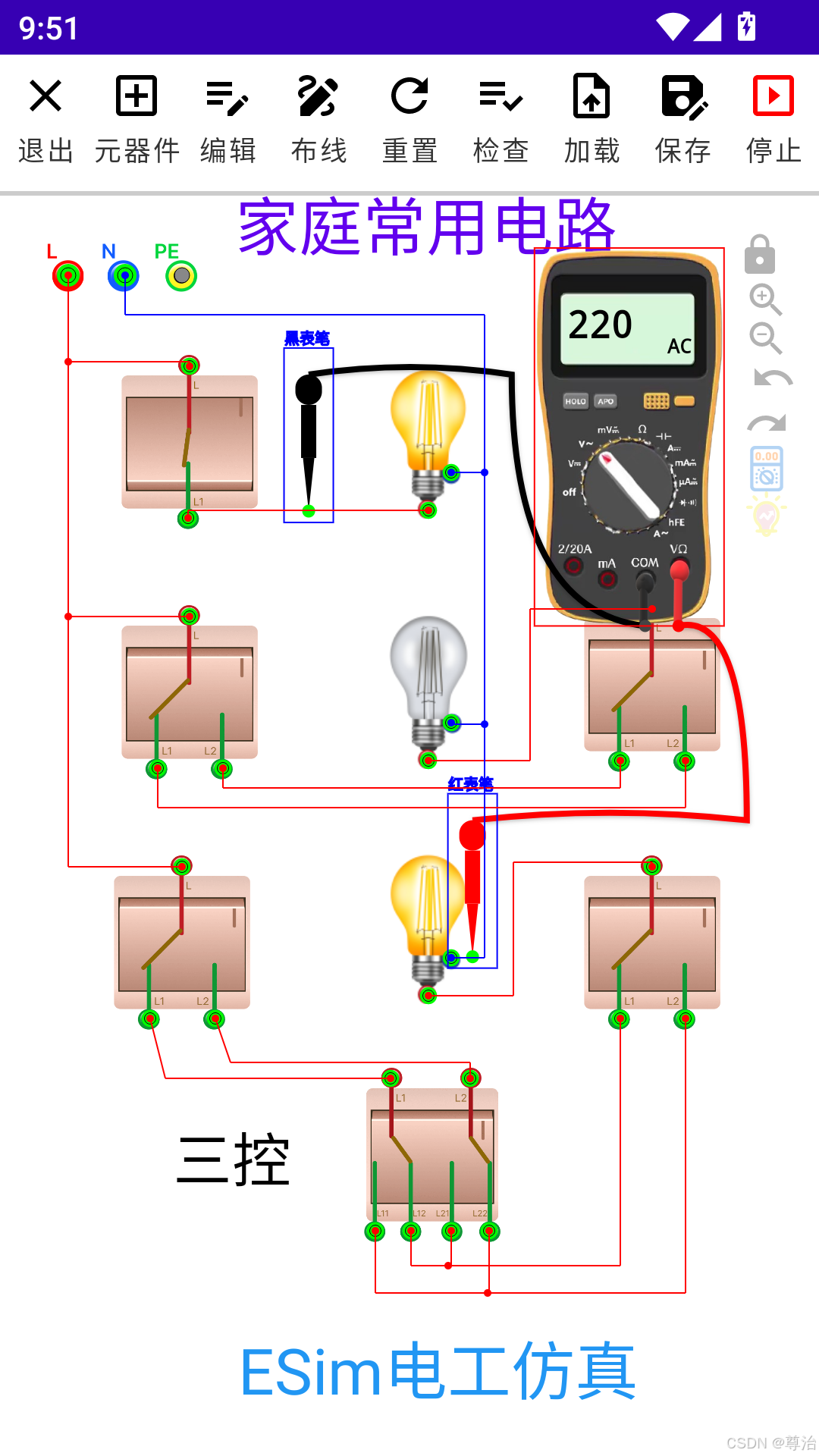

   万用表控件


   万用表控件的表笔和表身都可以移动，这样方便我们去测量，表笔的触控区域也画出来了，这样方便我去拖动测量，表笔接触到导线或者端子时鼻头会高亮显示，提示我们表笔位置正常；点击表的挡位旋钮可以自动选择挡位，挡位有交流电压档，直流电压档和电阻档，这些挡位足够我们排查电路故障了！万用表控件在测量电阻时，如果导通会响声提示，模拟了真实的场景！


温控器控件

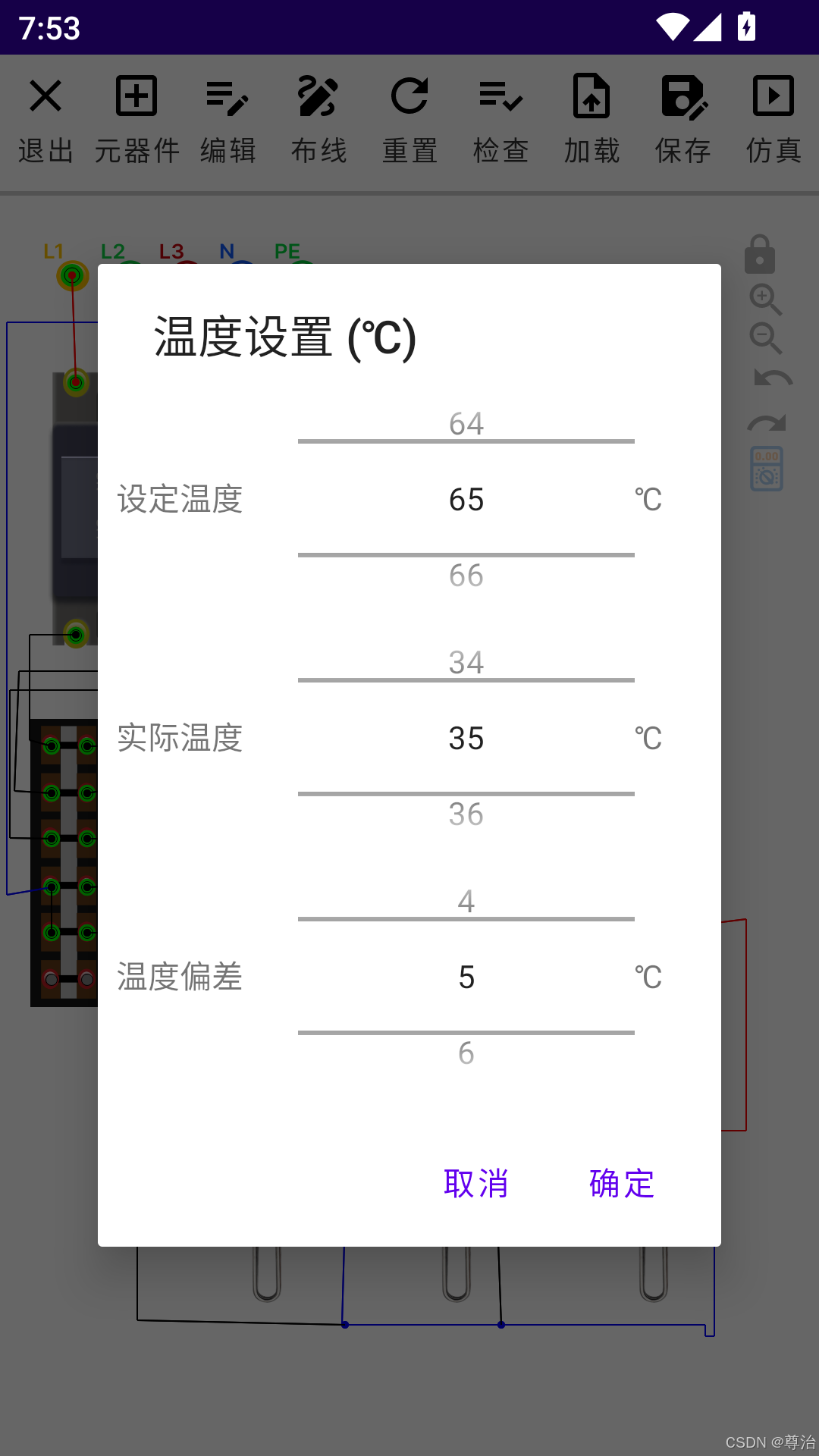

ESim手机电工仿真软件支持温控器的仿真，点击温控器可以设置温控器的参数，如设定温度、实际温度、温差。

如果实际温度小于设定温度，温控器动作，常开触点闭合
如果实际温度大于设定温度，温控器停止动作，常开触点打开
如果实际温度大于设定温度 + 温差，温控器停止动作并报警，常开触点打开，报警触点闭合

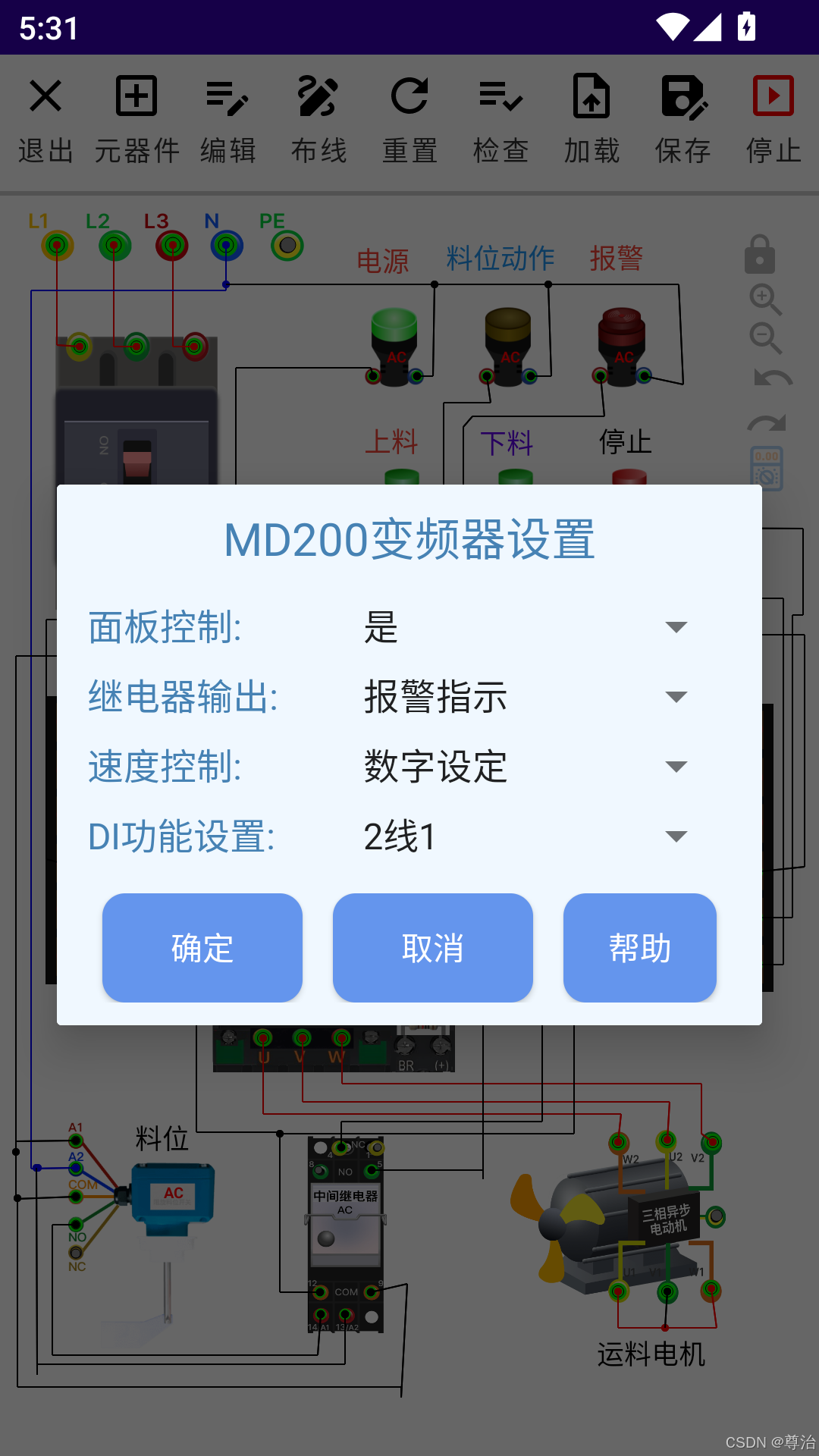

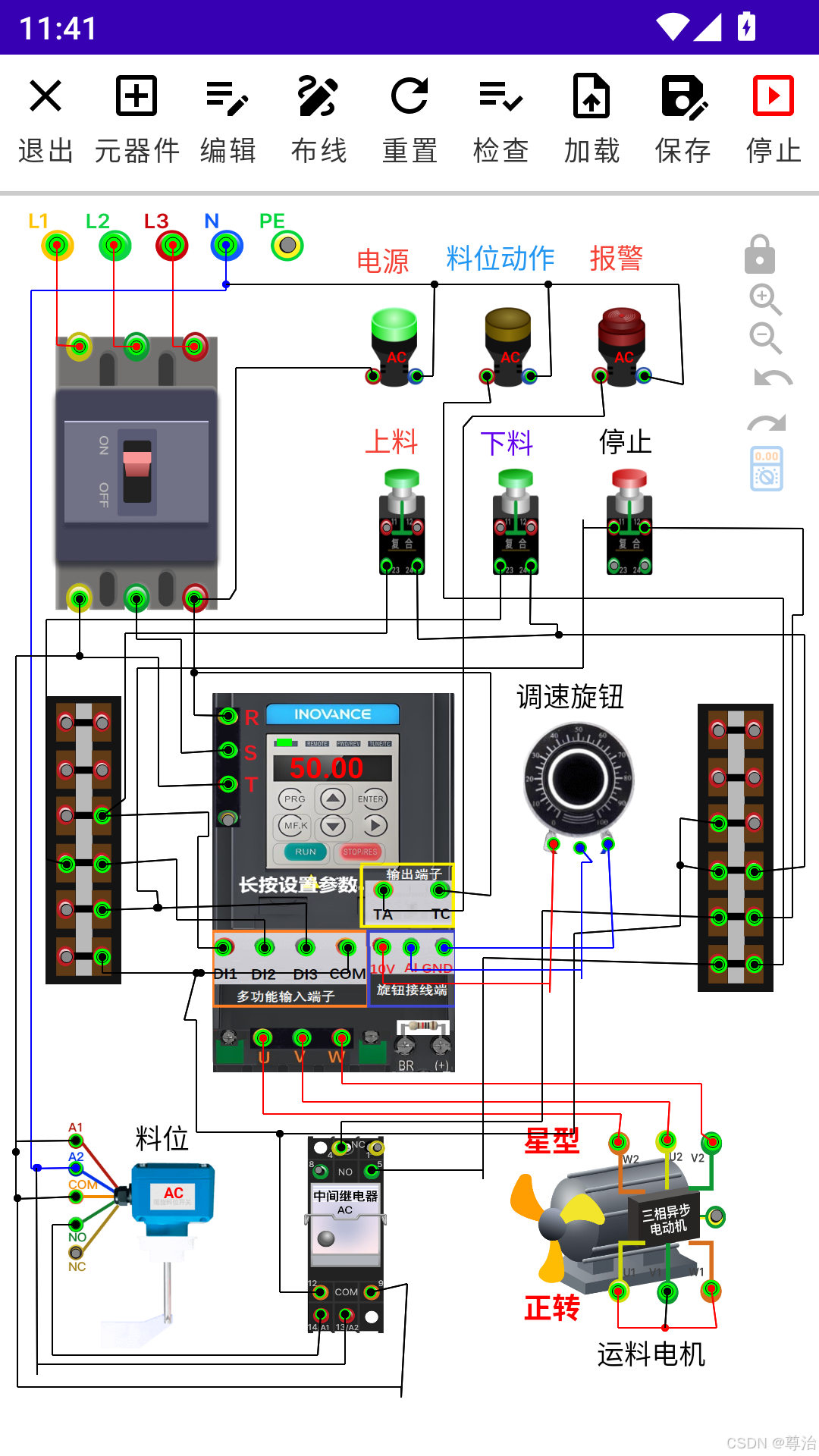

变频器控件

变频器控件选型汇川通用型变频器MD200，具体参数和功能请参见官方帮助文档
变频器的控制分面板控制、端子控制、通讯控制，ESim手机电工仿真支持面板控制和端子控制2种

面板控制支持启动、停止、反转、调速等功能，调速功能支持旋钮调速，面板控制时支持上下键调速
端子控制支持官方的推荐的两线式模式1、两线式模式2、三线式模式1、三线式模式2等4种控制方式
输出端子支持报警输出和运行指示输出

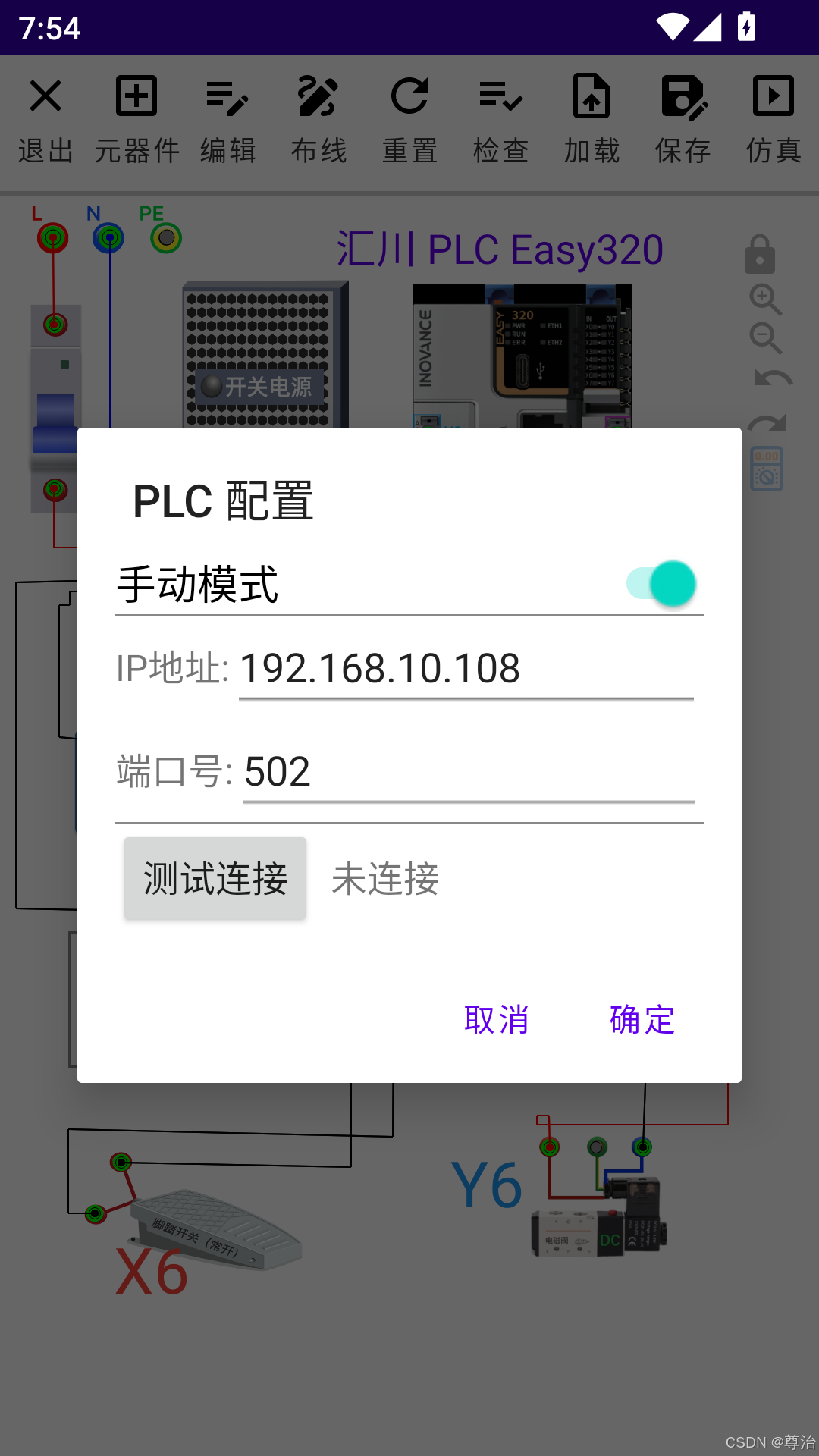

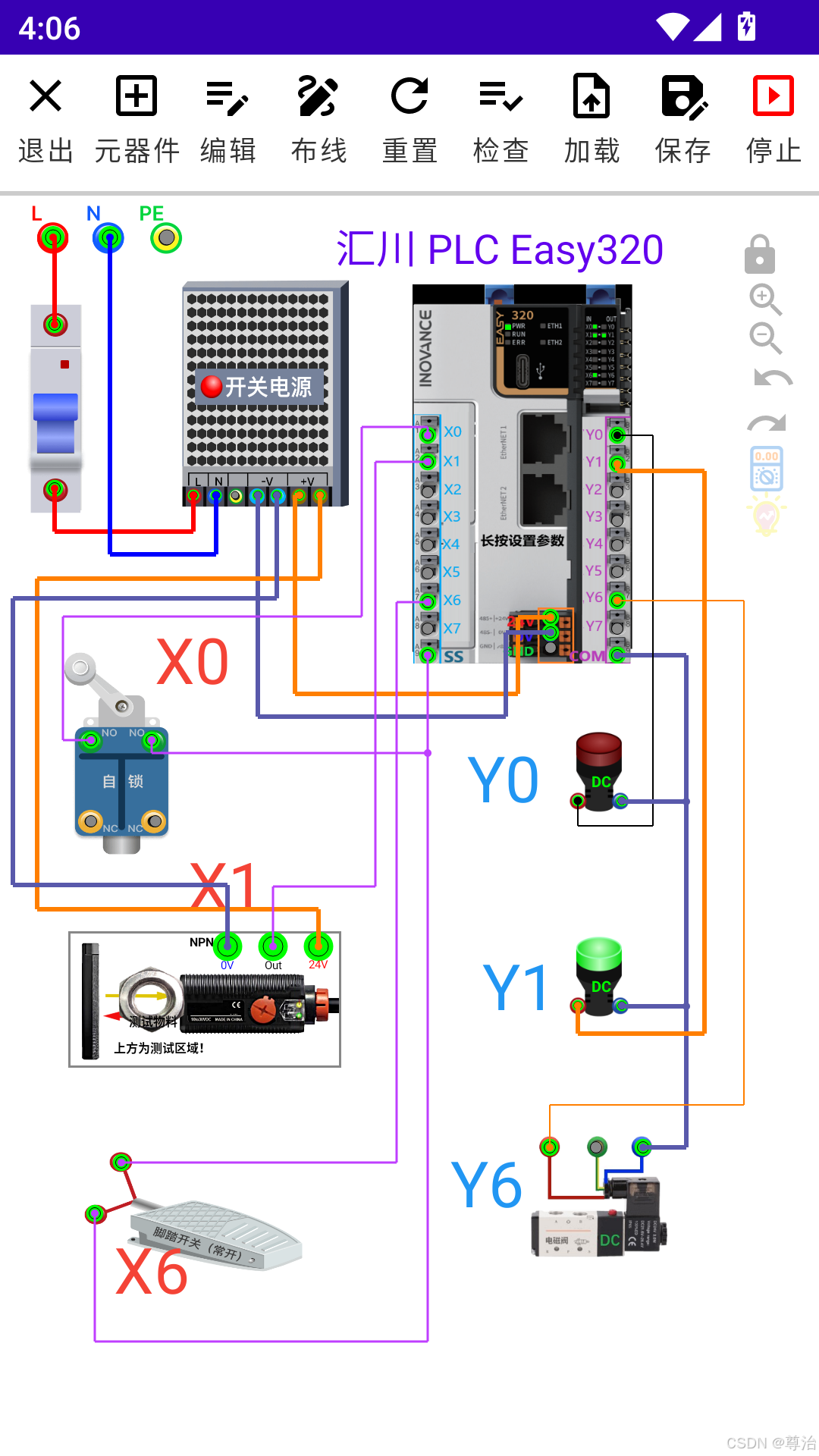

PLC控件

PLC控件选型汇川PLCd Easy320
控制方式分手动和自动
手动控制时输出点可以强制输出

自动模式时，PLC控件需要连接PLC同步数据（支持汇川PLC软件 AutoShop 自带的虚拟PLC），PLC控件输出点的状态来自连接的PLC，决定权在于你写的程序，这样方便大家进行PLC编程练习

部分功能介绍

电路报告

手机电工仿真软件有检查电路的功能，电路组态完成后或者运行发生故障时可以点击检查按钮，这时会形成检查报告供用户查看，方便排查电路故障，同时在电路出现重大故障时，如短路，检查报告会自动弹出，提醒用户电路故障！

示教功能

手机电工仿真具有示教功能，用户学习时可以形象的看到电路组态和工作的过程，同时也可也制作电气动画，方便我们制作电工动画课件！

案例分析与知识掌握

以经典的星三角启动电路为例，通过ESim电工仿真APP，我们可以轻松地模拟整个启动过程，了解电机如何通过不同的接法实现平稳启动。这一过程中，我们不仅能学习到电路的基本组成和运行机制，还能掌握如何设置和调试复杂的启动电路，为未来的工作积累宝贵经验。

星三角

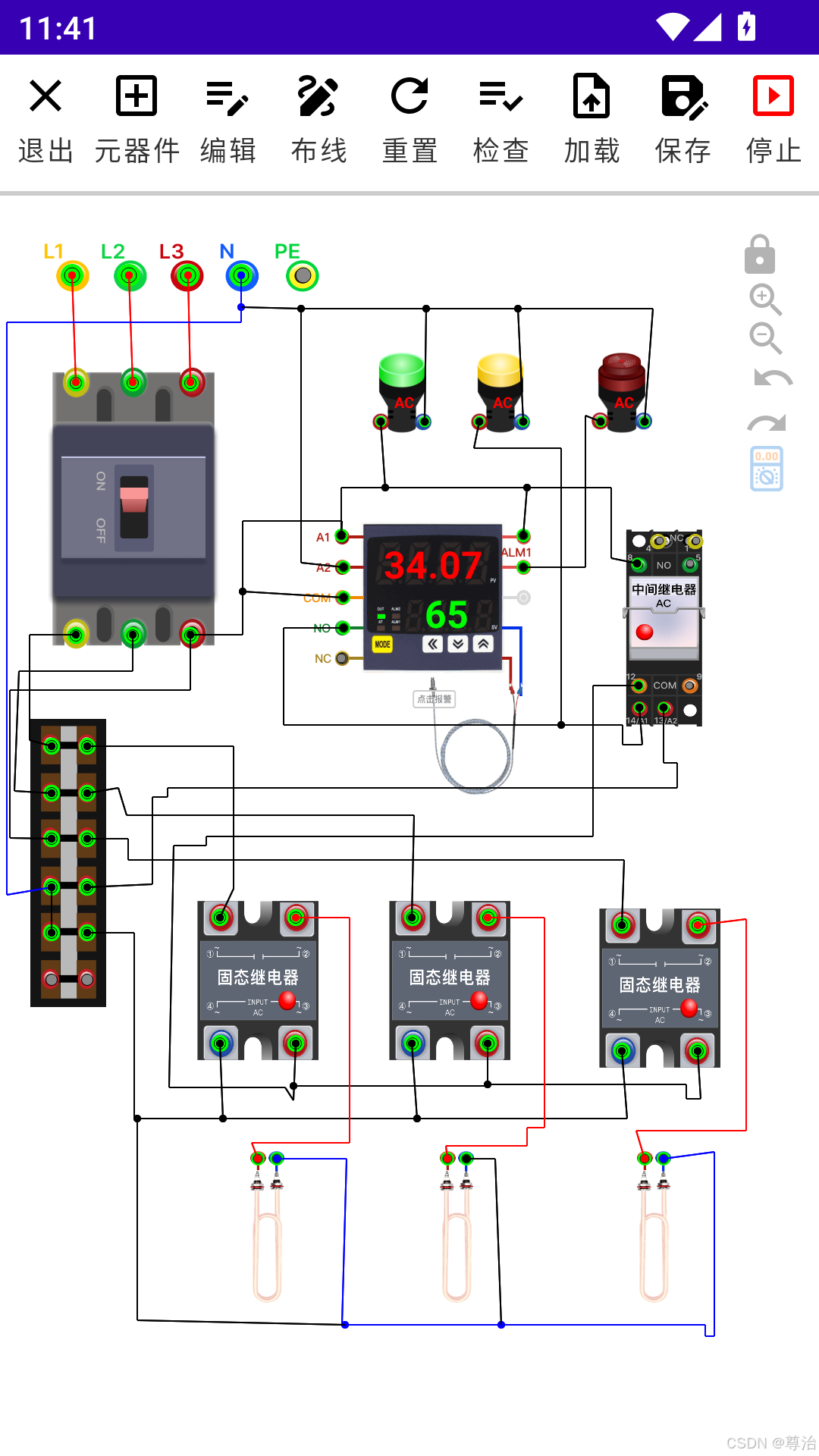

另一个有趣的案例是温控器的仿真。用户可以通过设置不同的温度参数，观察温控器的动作情况，从而深入了解温度控制的基本原理及其在实际生活中的应用场景。

温控器

ESim电工仿真（安卓版）（手机电工仿真）的视频演示

使用演示

ESim电工仿真APP的万用表使用演示

万用表的使用演示

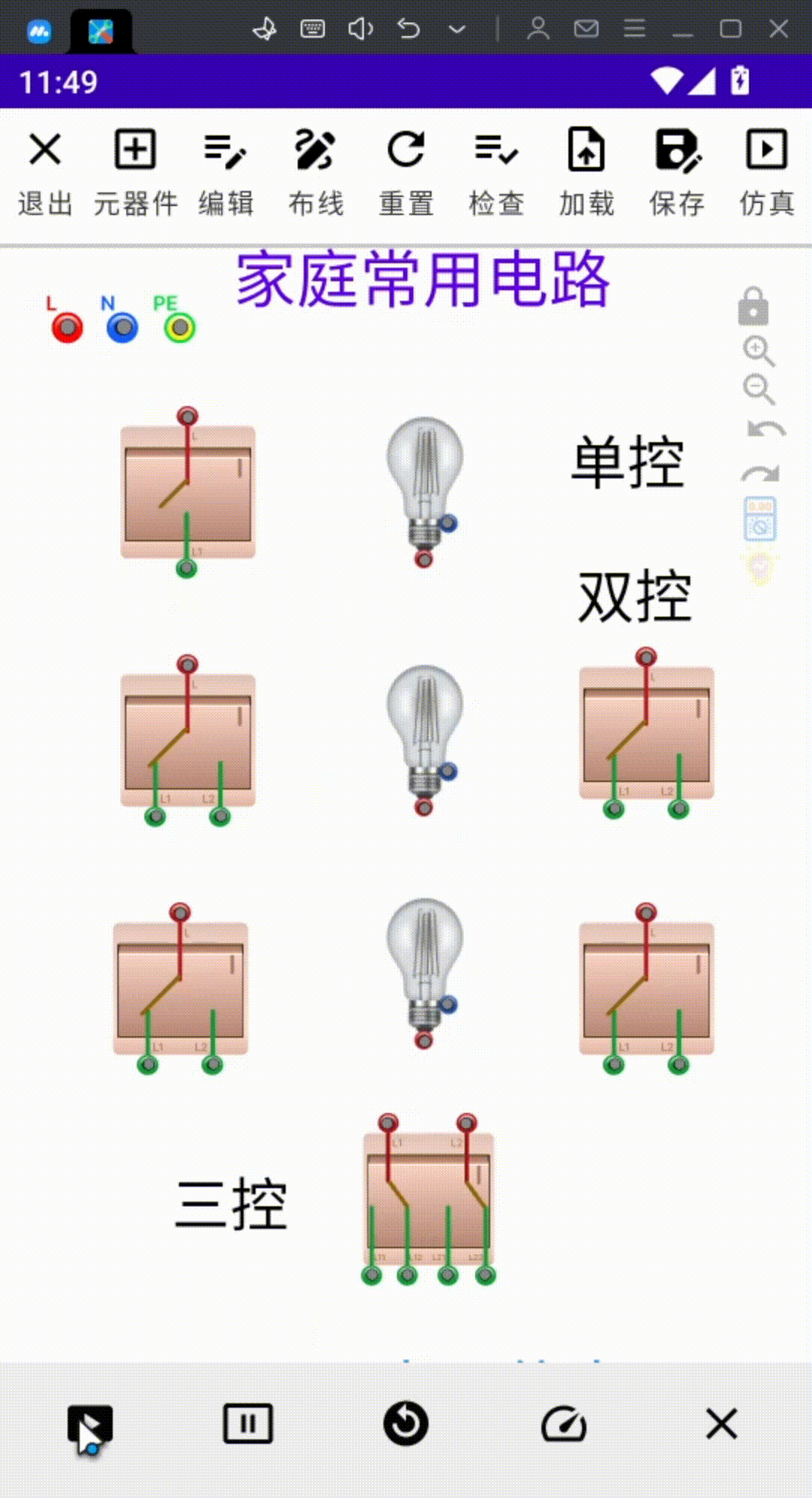

ESim电工仿真APP仿真家庭灯控制电路

灯电路

ESim电工仿真APP仿真常用传感器的控制

传感器

ESim电工仿真APP 温控器仿真演示

温控器

ESim电工仿真APP PLC仿真演示

PLC演示

ESim电工仿真APP 变频器仿真演示
面板控制演示

变频器面板控制

端子控制演示

变频器端子控制

故障模拟演示

变频器故障模拟

电气动画制作演示

电气动画演示

安全回路仿真演示

安全回路仿真

手机电工仿真软件如何在电脑上运行？使用演示

ESim APP如何在电脑上运行

结语

手机电工仿真软件，手机接线仿真以它的实用和便捷性尔快速流行，包括 ESim电工仿真（安卓版），它们不仅仅是一个软件，它更是一种革命性的学习方式。通过模拟现实场景，它让电工技能的学习变得更加直观、有趣。无论是初学者还是专业人士，都能在这个平台上找到适合自己的学习路径。随着技术的进步，相信ESim电工仿真将会成为更多人走向成功之路的重要伙伴。让我们一起探索这个充满无限可能的电工世界吧！
关注 ESim电工仿真 的微信公众号也可以获取手机仿真软件的下载链接哦！

手机电工仿真软件的下载地址

链接：https://pan.quark.cn/s/38b383c1c27f
