本文详细介绍了如何使用Python的Qt库中的QChart模块来绘制曲线图。首先，将画好的图表关联到解释说明中。接着，通过新建文件并编写代码，实现了曲线图的绘制，并将其关联到UI。为了展示多条曲线，文章提供了复制并修改代码的步骤，包括改变曲线颜色、数据和名称。最后，针对x轴间隔进行了调整，设置合适的格子数，使得x轴均匀分布。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

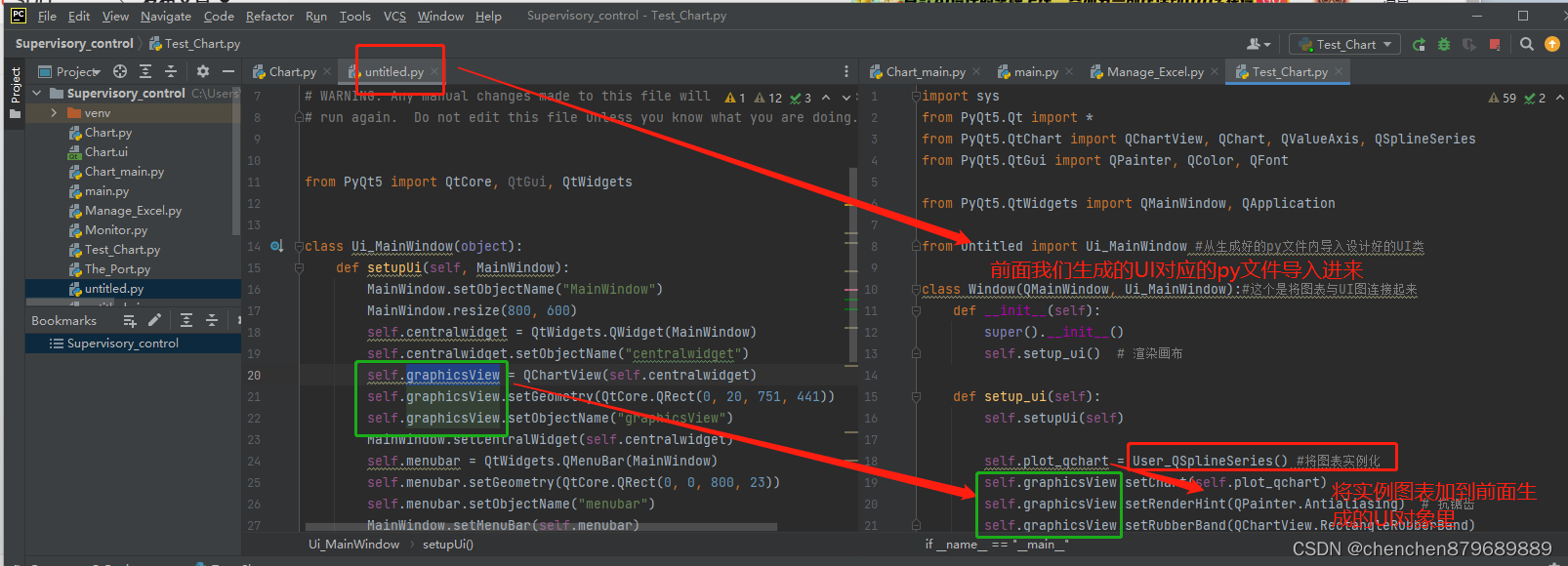

1.将画好的图表关联解释说明图

2.新建一个文件画曲线图，并关联到UI的py文件上，上代码

import sys
from PyQt5.Qt import *
from PyQt5.QtChart import QChartView, QChart, QValueAxis, QSplineSeries
from PyQt5.QtGui import QPainter, QColor, QFont

from PyQt5.QtWidgets import QMainWindow, QApplication

from untitled import Ui_MainWindow #从生成好的py文件内导入设计好的UI类

class Window(QMainWindow, Ui_MainWindow):#这个是将图表与UI图连接起来
    def __init__(self):
        super().__init__()
        self.setup_ui()  # 渲染画布

    def setup_ui(self):
        self.setupUi(self)

        self.plot_qchart = User_QSplineSeries() #将图表实例化
        self.graphicsView.setChart(self.plot_qchart)
        self.graphicsView.setRenderHint(QPainter.Antialiasing)  # 抗锯齿
        self.graphicsView.setRubberBand(QChartView.RectangleRubberBand)


class User_QSplineSeries(QChart): #绘制曲线图
    def __init__(self, parent
