WPF创建不规则形状的按钮

转自：https://blog.youkuaiyun.com/sinat_34328764/article/details/72943050

在WPF中用到不规则形状的按钮的时候一般是使用下载visual studio时自带的的blend for studio。
Blend是一款方便的UI设计工具，将它与WPF结合使用，可以实现很多静态或者动态的UI效果，在这里介绍一个简单的小应用，不规则的的按钮如何创建。

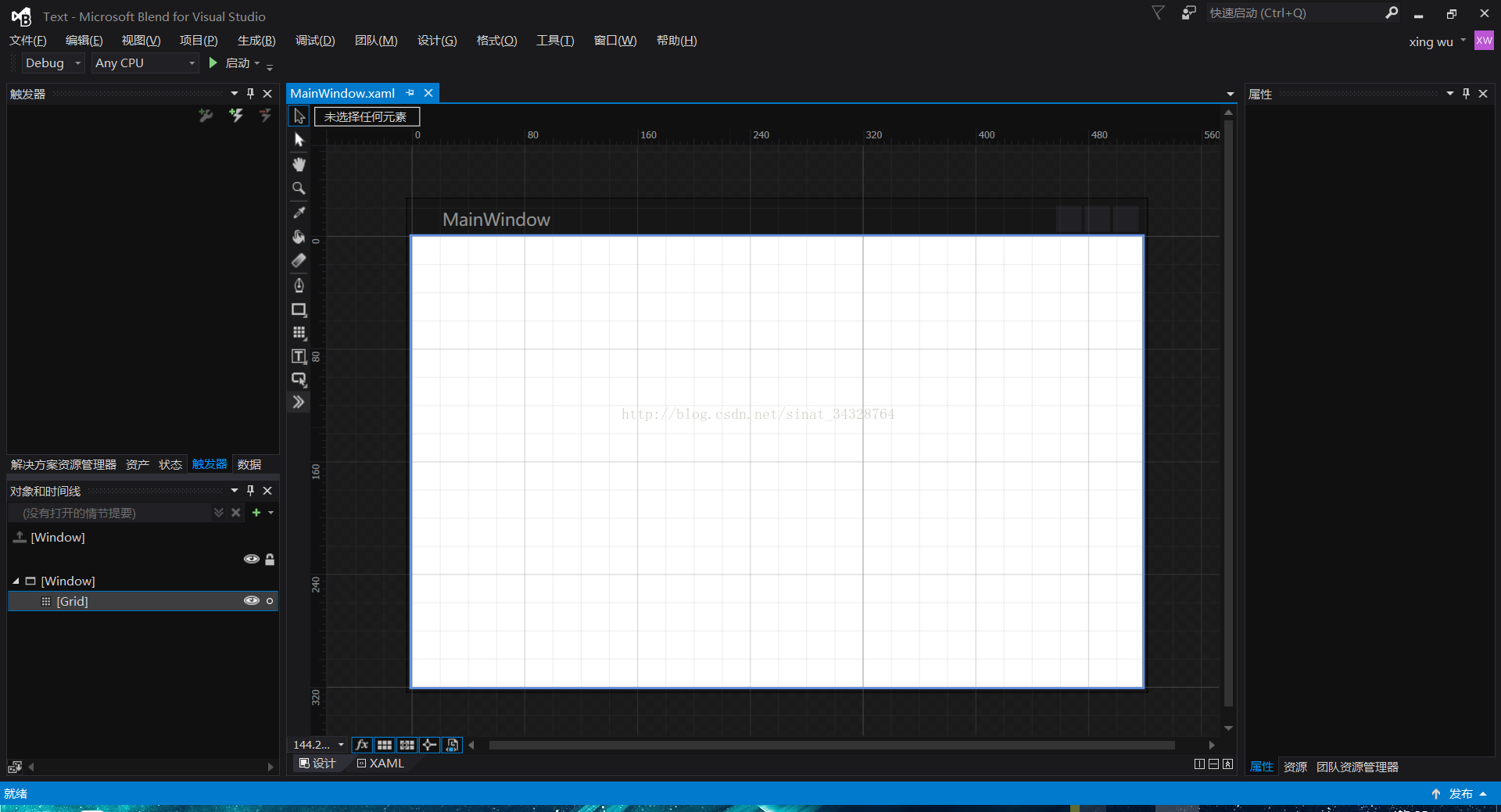

首先，创建新工程，这时候的主界面是这样的：

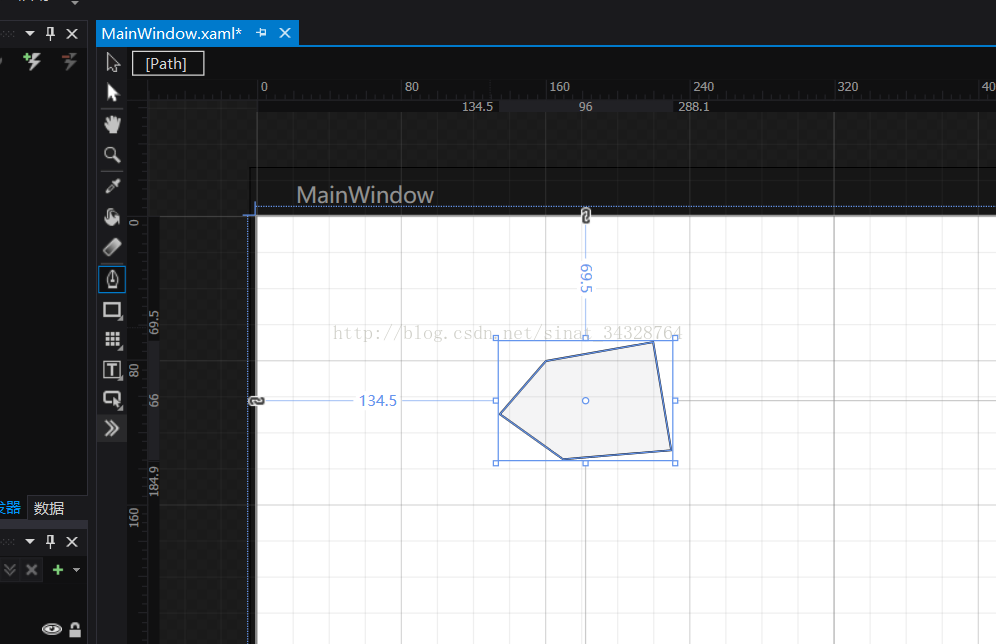

创建不规则形状的按钮的话，首先是用右侧的钢笔工具在设计器中画出一个图形，这里使用的是一个不规则的五边形：

为了让效果显示的清楚一些，给五边形添加背景色：

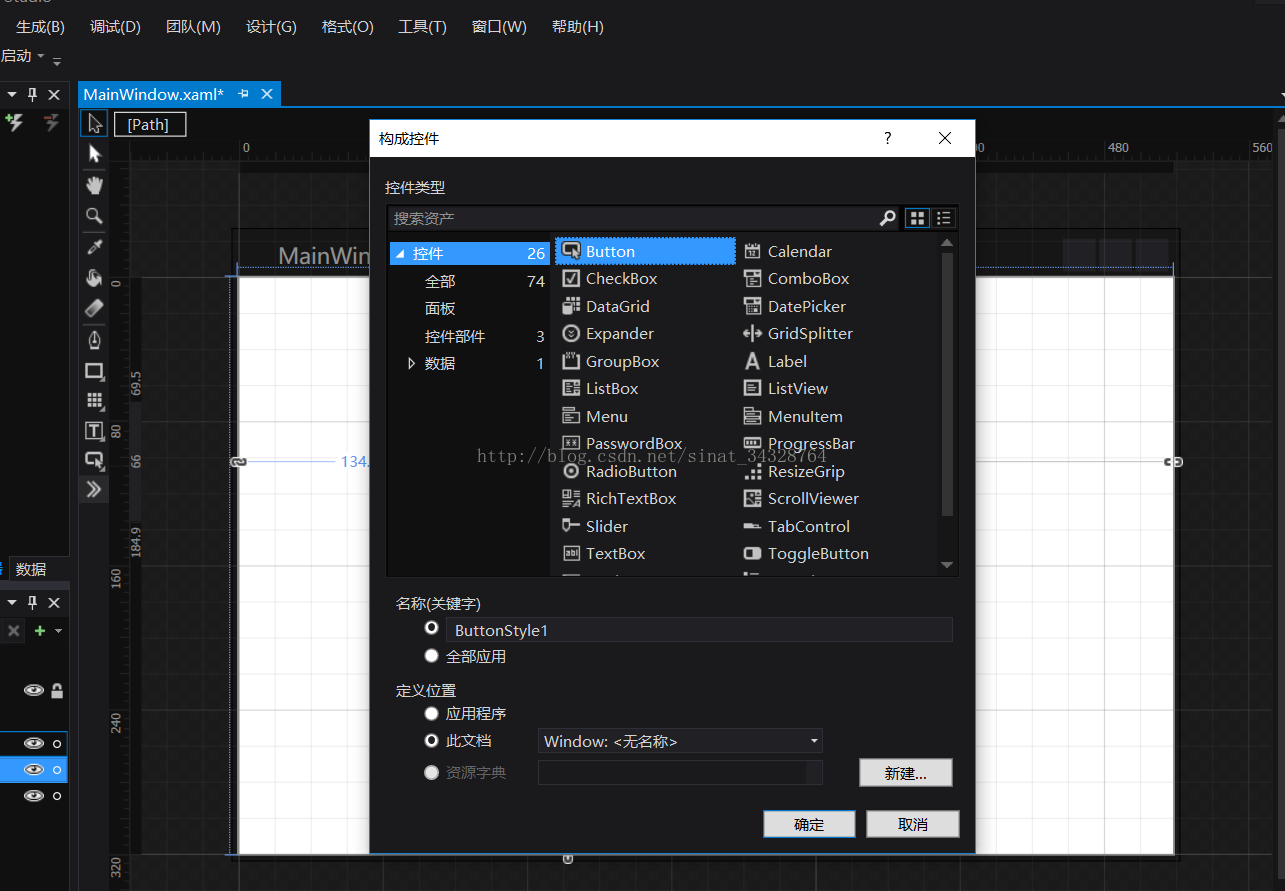

接下来选中五边形之后再工具栏中选中“工具”->“构成控件”并在弹出的选择框中选择“Button”，单击“确定”

可以看见左边的变成了这样子

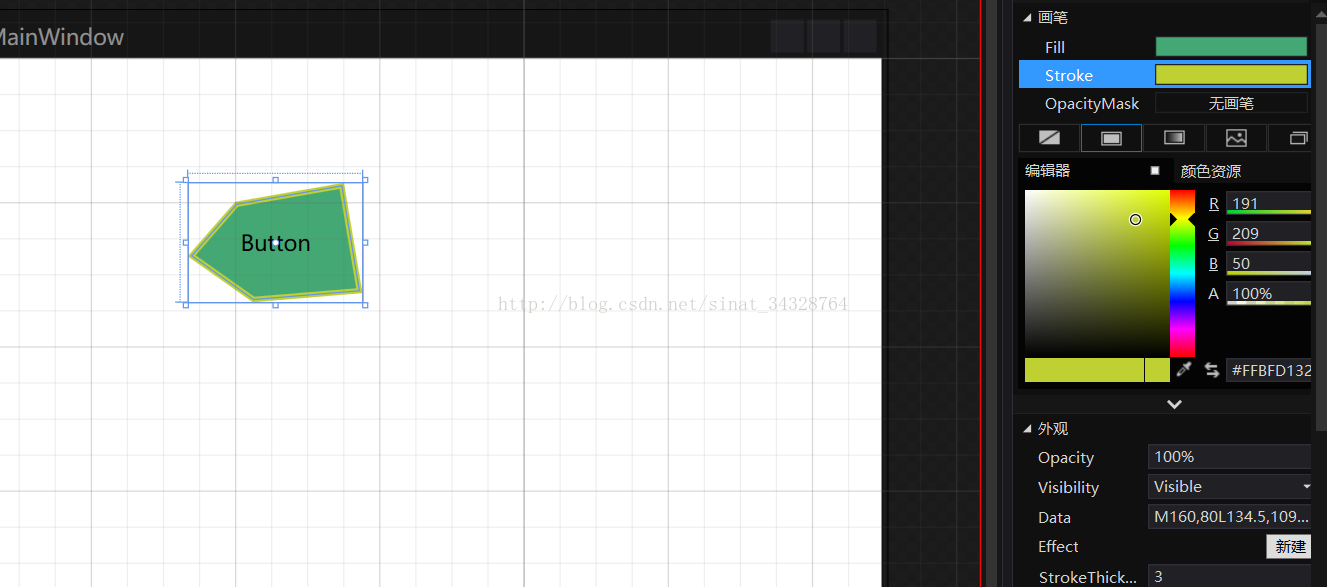

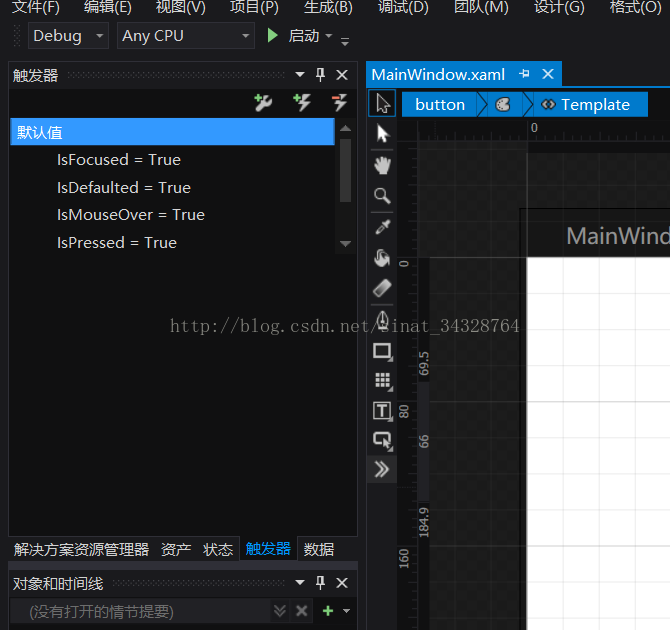

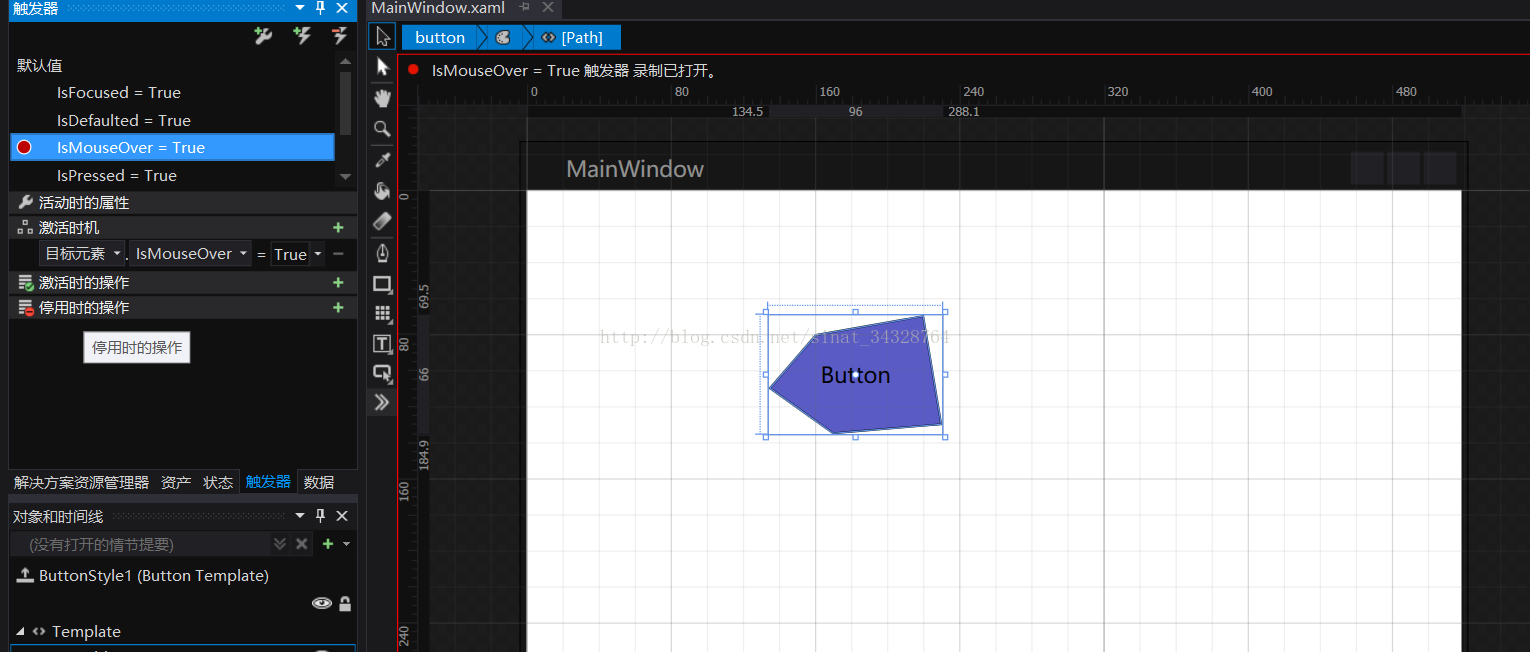

这个时候已经构成了一个简单的Button，可以单击“运行”观察效果，但是这样的Button很没有美感，我们希望按钮在单击的时候可以触发一些效果，就像常见的鼠标移入按钮内部时颜色有变化，这样的功能要通过触发器（Trigger）来实现，这个工作如果我们是在WPF中直接写的话是非常麻烦的，但是通过blend确很简单，完成上面一步之后可以看到左上角的面板中有“资产”，“触发器”等选项，选择“触发器”，可以看到几个事件，例如，点击“IsMouseOver=True”这个选项，此时屏幕上会有“IsMouseOver=True 触发器已打开的字样”，这个时候我们对控件所做的操作都会作为触发器的动作，比如，对此时的控件的边框颜色（Stroke），颜色（Background）进行设置并进行保存。

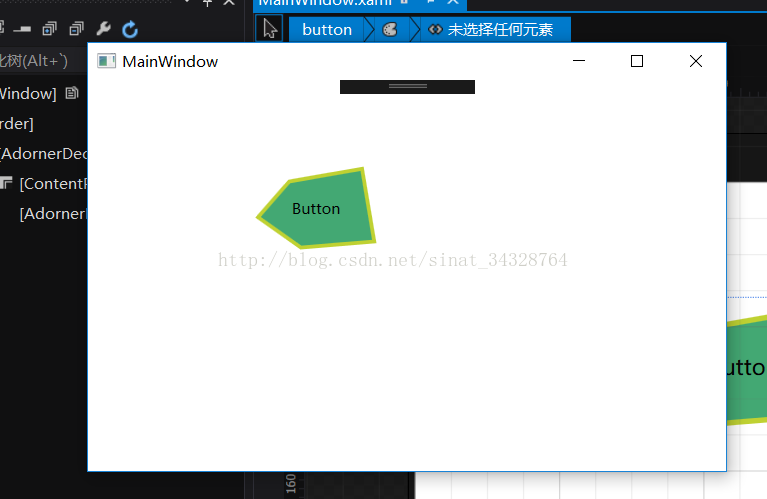

此时，单击“运行”，我们可以看到鼠标指针移动到按钮区域的时候颜色发生了改变。



这只是一个小例子，当然同样也可以设置IsPressed等事件。



这时候切换到“XAML”视图，可以看到创建的按钮的样式，这时候可以直接将Style标签内容复制进你的WPF程序的资源字典中进行引用了。














     <Window x:Class="Text.MainWindow"












     xmlns=
     "http://schemas.microsoft.com/winfx/2006/xaml/presentation"












     xmlns:x=
     "http://schemas.microsoft.com/winfx/2006/xaml"












     xmlns:d=
     "http://schemas.microsoft.com/expression/blend/2008"












     xmlns:mc=
     "http://schemas.openxmlformats.org/markup-compatibility/2006"












     xmlns:local=
     "clr-namespace:Text"












     mc:Ignorable=
     "d"












     Title=
     "MainWindow"
     Height=
     "350"
     Width=
     "525">












     <Window.Resources>












     <Style x:Key="ButtonStyle1" TargetType="{x:Type Button}">













     <Setter Property="Template">












     <Setter.Value>












     <ControlTemplate TargetType="{x:Type Button}">












     <Grid>












     <Path x:Name="path" Data="M160,80 L134.5,109.5 169.5,134.5 229.5,129.5 219.5,69.5 z" Fill="#FF5B5BC5" Stretch="Fill" Stroke="Black"/>












     <ContentPresenter HorizontalAlignment="{TemplateBinding HorizontalContentAlignment}" RecognizesAccessKey="True" SnapsToDevicePixels="{TemplateBinding SnapsToDevicePixels}" VerticalAlignment="{TemplateBinding VerticalContentAlignment}"/>












     </Grid>












     <ControlTemplate.Triggers>












     <Trigger Property="IsFocused" Value="True"/>












     <Trigger Property="IsDefaulted" Value="True"/>












     <Trigger Property="IsMouseOver" Value="True">












     <Setter Property="Fill" TargetName="path" Value="#FF43A873"/>












     <Setter Property="Stroke" TargetName="path" Value="#FFBFD132"/>












     <Setter Property="StrokeThickness" TargetName="path" Value="3"/>












     </Trigger>












     <Trigger Property="IsPressed" Value="True"/>












     <Trigger Property="IsEnabled" Value="False"/>












     </ControlTemplate.Triggers>












     </ControlTemplate>












     </Setter.Value>












     </Setter>












     </Style>












     </Window.Resources>












     <Grid>












     <Button x:Name="button" Content="Button" HorizontalAlignment="Left" Height="66" Margin="134.5,69.5,0,0" Style="{DynamicResource ButtonStyle1}" VerticalAlignment="Top" Width="96"/>












     <Path Data="M430,160" Fill="#FF5B5BC5" HorizontalAlignment="Right" Margin="0,160,87.6,159.4" Stretch="Fill" Stroke="Black" Width="1"/>
























     </Grid>












     </Window>
