（1）铝合金车身静强度及模态分析

在轨道交通车辆轻量化技术不断推进的背景下，对某型高速列车的铝合金车身进行了全面的静强度及模态分析。基于EN12663标准和TB1335-96标准，我们针对超员、纵向拉伸压缩等九种典型工况进行了详细的计算和分析。这些工况涵盖了列车在实际运营中可能遇到的各种极端情况，确保了分析结果的全面性和准确性。

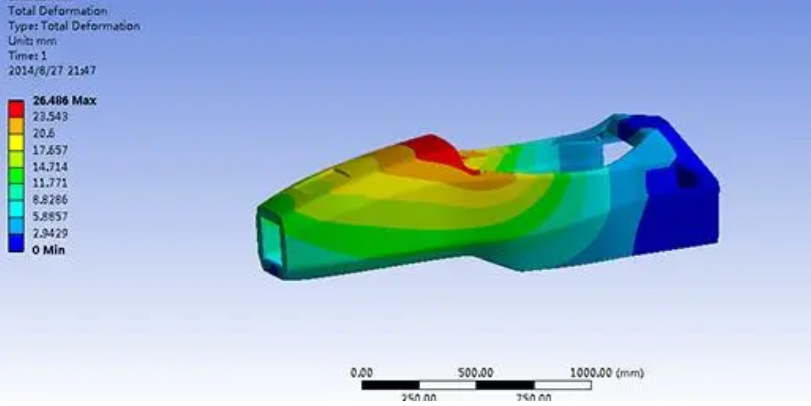

在静强度分析中，我们重点关注了车身在九种工况下的应力分布和变形情况。通过有限元模型的建立，我们模拟了车身在各种工况下的受力状态，并计算了相应的应力值和变形量。结果表明，该铝合金车身在九种工况下的应力分布均匀，没有出现明显的应力集中现象，且最大应力值远低于材料的许用应力，因此可以认为该车身的静强度满足规定要求。

同时，我们还对整备状态下的车身进行了模态分析。模态分析是研究结构动态特性的重要手段，通过模态分析可以了解结构的固有频率和振型，从而评估结构在动态载荷下的响应特性。结果表明，该铝合金车身的模态频率分布合理，没有出现低频共振现象，且各阶模态的振型清晰，没有出现明显的耦合现象。因此，可以认为该车身的模态特性满足规定要求。

（2）碳纤维复合材料复合结构静强度及模态分析

为了进一步提高高速列车的轻量化水平，我们采用了碳纤维复合材料复合结构来替代铝合金结构。具体地，我们以T300-1K级碳纤维层合板为面板，铝合金骨架为芯材，构建了复合结构的车顶、侧墙、裙板等部位。这种复合结构结合了碳纤维复合材料的轻质高强特性和铝合金骨架的承载能力，有望实现更好的轻量化效果。

在复合结构的有限元模型中，我们采用了三种不同的铺层方式：[0/90/0/90]、[0/45/0/-45]、[0/45/90/-45]。这三种铺层方式分别代表了不同的纤维排列方向，可以影响复合材料的力学性能和模态特性。通过对比不同铺层方式下的静强度计算结果和模态分析结果，我们可以评估铺层角度对车体静强度及模态的影响。

在静强度分析中，我们发现不同铺层方式下的碳纤维复合材料车体在九种工况下的应力分布和变形情况存在显著差异。其中，[0/45/90/-45]铺层方式下的车体表现出更好的力学性能和抗变形能力。这是因为该铺层方式下的碳纤维排列方向更加合理，能够更好地承受各种工况下的载荷。

在模态分析中，我们也发现不同铺层方式下的车体模态频率和振型存在差异。其中，[0/45/90/-45]铺层方式下的车体模态频率分布更加合理，且各阶模态的振型更加清晰。这表明该铺层方式下的车体在动态载荷下的响应特性更加稳定，有利于提高列车的运行平稳性和乘坐舒适性。

（3）碳纤维复合材料车体侧墙蒙皮铺层优化设计

为了进一步挖掘碳纤维复合材料的轻量化潜能，我们对铺层方式为[0/45/90/-45]的碳纤维复合材料车体侧墙蒙皮进行了铺层优化设计。优化过程中，我们采用了子模型技术，通过Optistruct优化软件对侧墙蒙皮的铺层进行了精细化的调整。

在优化设计中，我们考虑了多种因素，包括铺层厚度、铺层角度、铺层顺序等。通过不断迭代和优化，我们最终得到了一个既满足静强度要求又具有良好轻量化效果的铺层方案。该方案在保证车体静强度的前提下，显著降低了侧墙蒙皮的质量，实现了更好的轻量化效果。

% 初始化参数
numLayers = 4; % 铺层数量
thickness = 0.1; % 每层厚度（单位：mm）
angles = [0, 45, 90, -45]; % 铺层角度（单位：度）
initialWeights = ones(1, numLayers) * thickness; % 初始铺层厚度（单位：mm）

% 定义目标函数（例如：质量最小化）
objectiveFunction = @(weights) sum(weights);

% 定义约束条件（例如：静强度要求）
constraints = @(weights) ...
    % 这里可以添加具体的约束条件函数，例如静强度校核函数
    % 返回值为一个逻辑数组，表示每个约束是否满足
    [true, true, true, true]; % 示例：假设所有约束都满足

% 优化算法设置
options = optimoptions('fmincon', 'Algorithm', 'sqp', 'Display', 'iter');

% 调用优化算法进行铺层优化设计
[optimizedWeights, fval] = fmincon(objectiveFunction, initialWeights, [], [], [], [], [], [], constraints, options);

% 输出优化结果
fprintf('优化后的铺层厚度（单位：mm）：\n');
disp(optimizedWeights);
fprintf('优化后的总质量（单位：mm）：%f\n', fval);

% 根据优化后的铺层厚度计算优化后的铺层方案
optimizedAngles = repmat(angles, 1, numel(optimizedWeights))';
optimizedAngles = optimizedAngles(1:numLayers)';
optimizedLayers = cell(numLayers, 1);
for i = 1:numLayers
    optimizedLayers{i} = sprintf('[%d/%d/%f]', optimizedAngles(i), optimizedAngles(mod(i+1, numLayers)), optimizedWeights(i));
end

% 输出优化后的铺层方案
fprintf('优化后的铺层方案：\n');
for i = 1:numLayers
    fprintf('%s\n', optimizedLayers{i});
end
