您一定听说过 ”Graphviz”绘图软件吧。Graphviz (Graph Visualization Software) 是一个由AT&T实验室启动的开源工具包，它采用dot语言去编写绘制流程图python如何画6瓣花。DOT是一种图形描述语言，非常简单的。例如，以下为一段绘制流程图的dot代码

digraph G{

a -> b -> c;

b -> d;

}

运行后，绘制出的流程图结果如下。

当然，还可以通过修改流程图的形状、样式与格式，生成一些比较复杂的图形。例如，对以上代码进行完善，修改。

digraph G{

a -> b -> c;

b -> d;

a [shape = polygon, sides = 5, peripheries = 3, color = lightblue, style = filled];

c [shape = polygon, sides = 4,style = filled,fillcolor = yellow,skew = 0.4];

d [shape = invtriangle,color = purple,orientation = 30];

}

运行后，效果如下图所示。

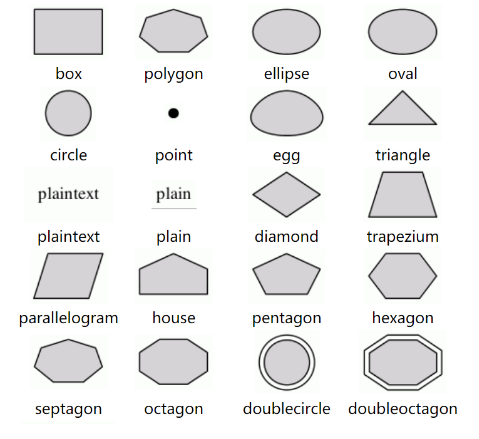

Graphviz 有许许多多的形状可供大家选择。以下列出了一些常用的绘制形状。
