Protel 99SE是由ProklTechnology公司推出的一款电路板设计软件，它在Windows系统下运行。这款软件功能强大，界面设计简洁，容易上手且使用方便，可以用来设计电路原理图、印制电路板以及进行PCB板的相关设计工作。它是目前非常流行的一款电路板设计软件，建议从事相关领域的工程师、技术人员以及硕博士和本科生们学习和交流使用。

安装前准备

系统兼容性：软件适用于WIN7/8/10/11系统；
网络环境：安装全程需断网操作；
路径要求：下载、解压和安装都应该在英文路径下进行；
安全设置：解压安装前关闭所有杀毒软件，WIN10/11系统需关闭Windows Defender的实时保护；
资源获取：Protel 99SE 资源包下载链接
https://pan.xunlei.com/s/VOQHc34JnNPbOmuIuhSP80nEA1?pwd=2pb4#

Protel 99SE 安装步骤详解

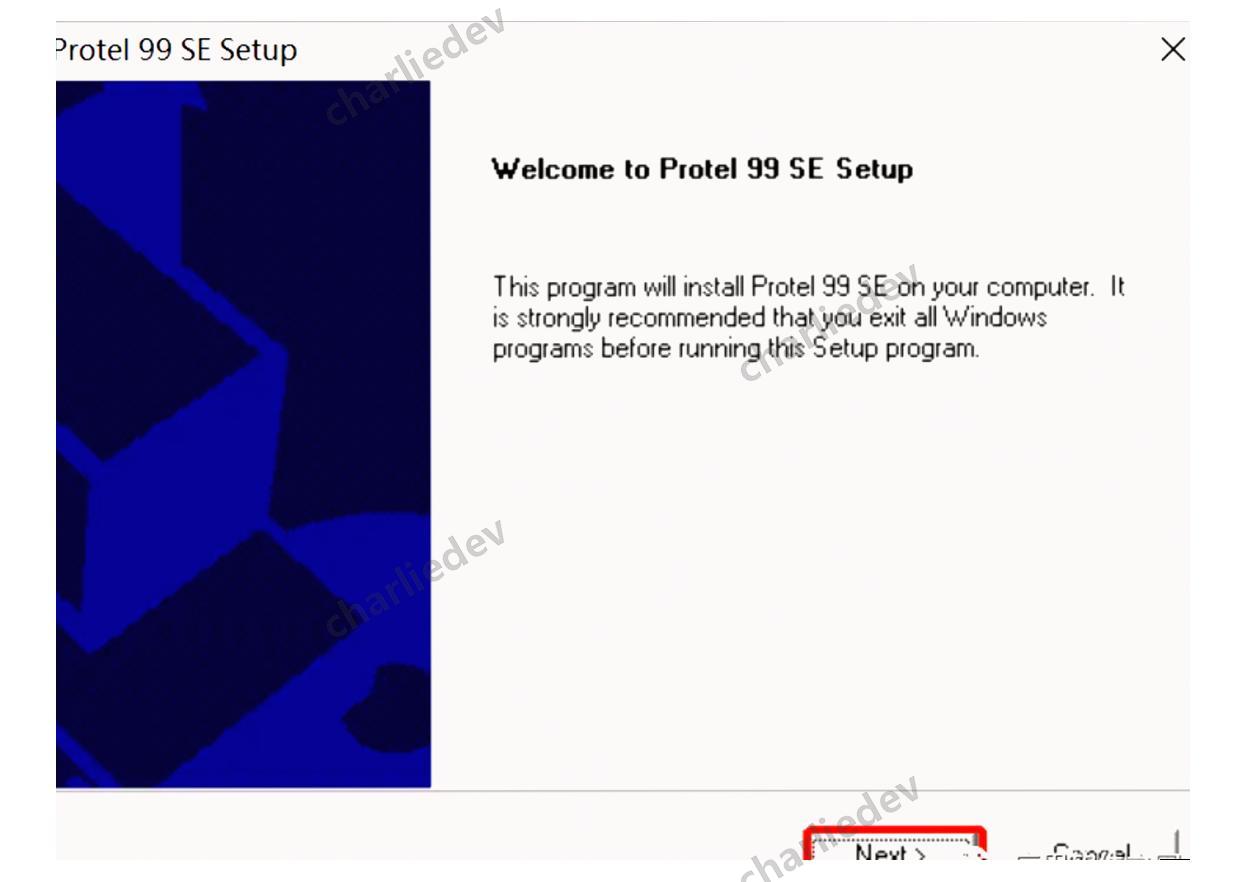

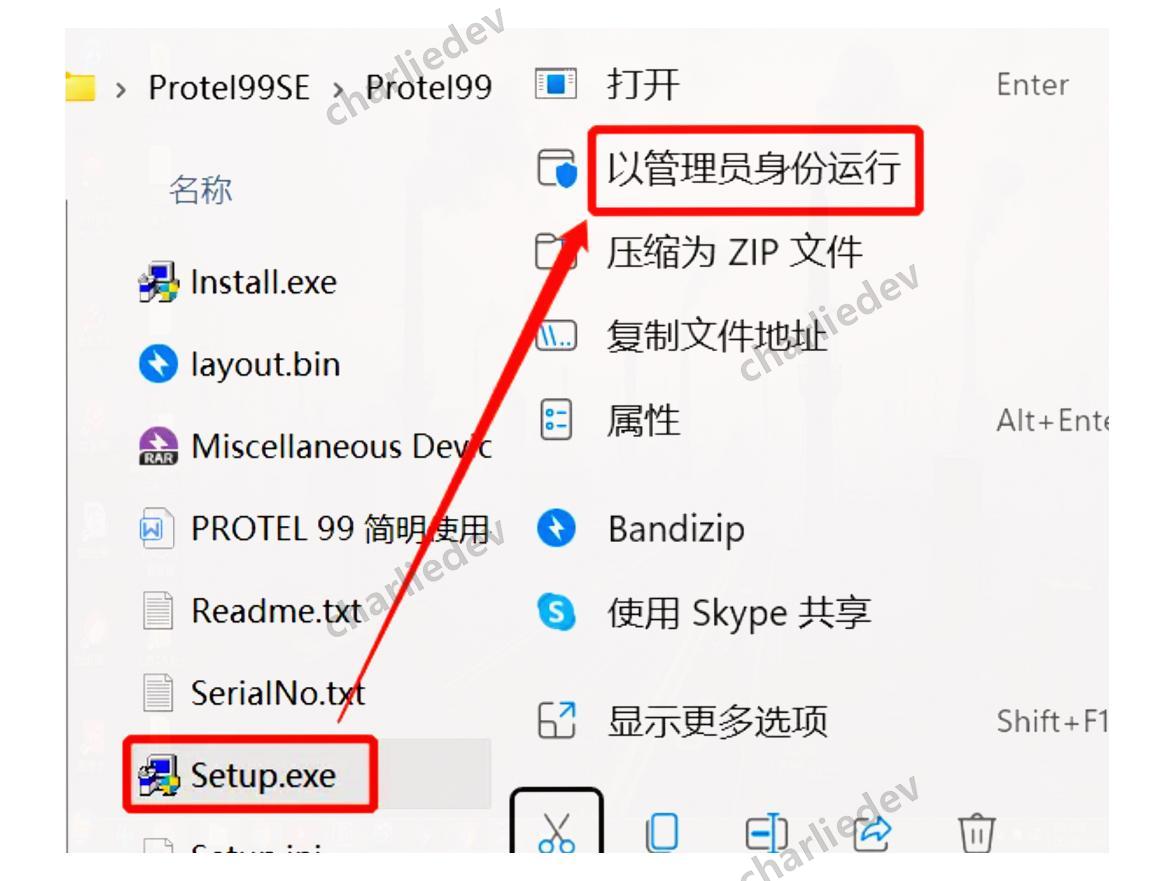

第一步：启动安装程序。请先将下载的安装包解压到纯英文路径下。完成后，打开名为“Protel99SE安装包”的文件夹，找到其中的“Protel99SE”文件夹，并以管理员身份运行“Setup.exe”程序文件。随后，按照界面提示进行安装。

在这里插入图片描述

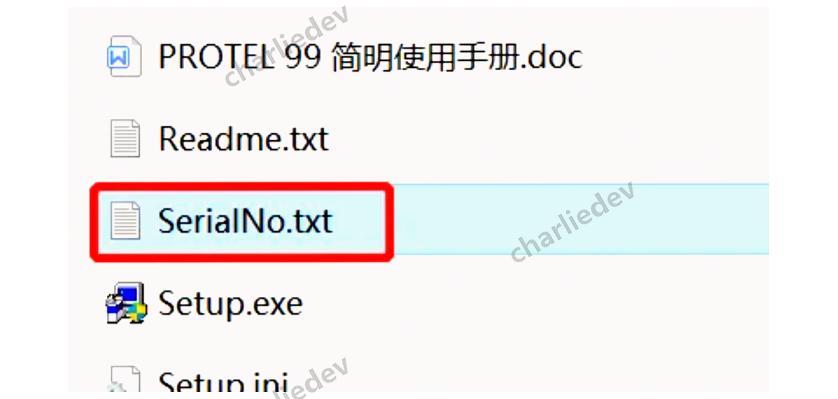

第二步：输入注册信息。返回到您解压的安装包目录，双击打开“SerialNo.txt”文本文档。将文档中提供的序列信息复制，并粘贴到安装界面的相应位置。然后，点击“Next”按钮，并按照后续图示操作。

在这里插入图片描述

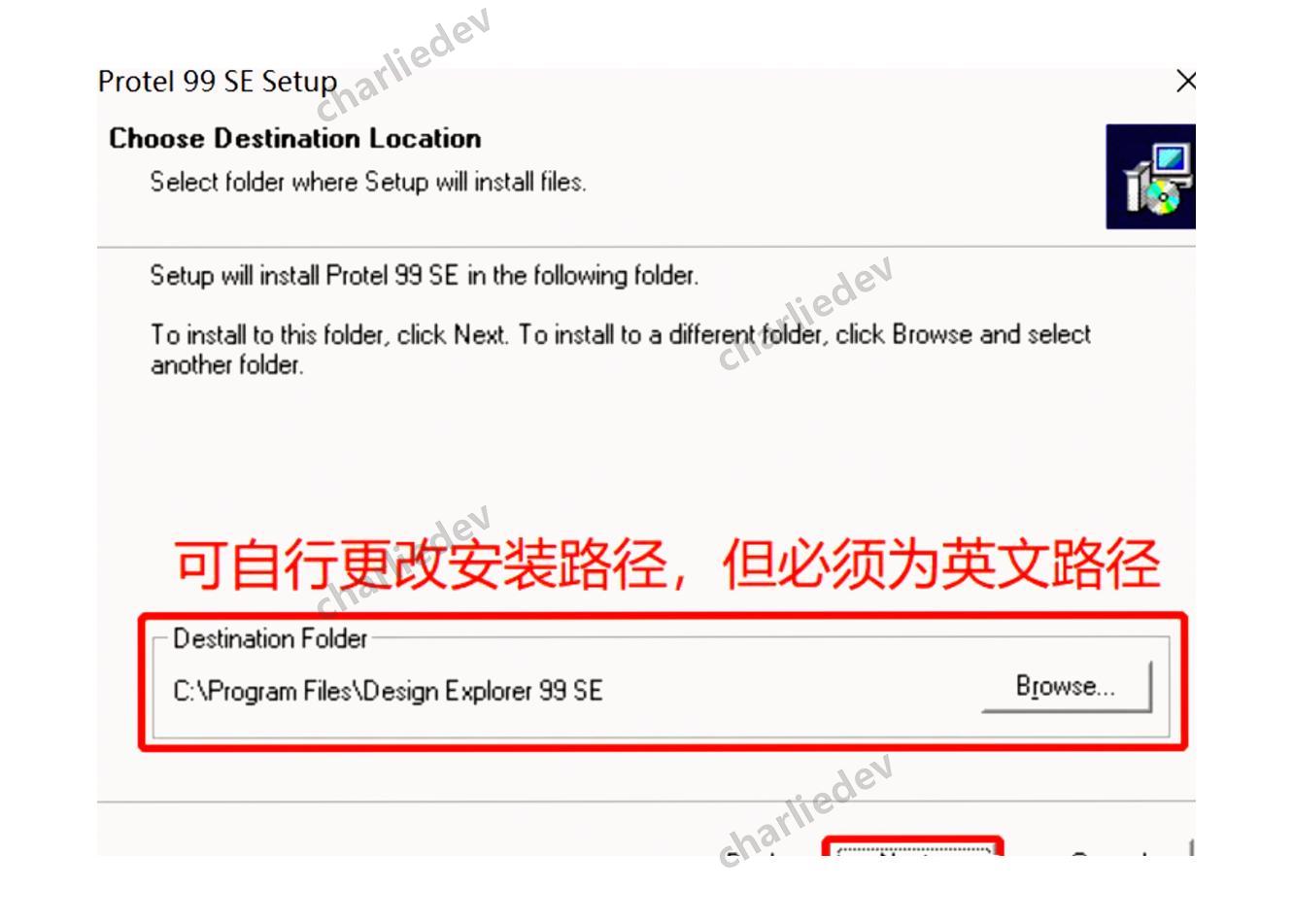

第三步：设定安装路径。在安装路径选择界面，您可以点击【Browse】按钮来修改软件的安装位置。请务必注意，所选路径必须为纯英文，且不能包含任何中文字符或空格。

在这里插入图片描述

第四步：继续安装。点击【Next】按钮。

在这里插入图片描述

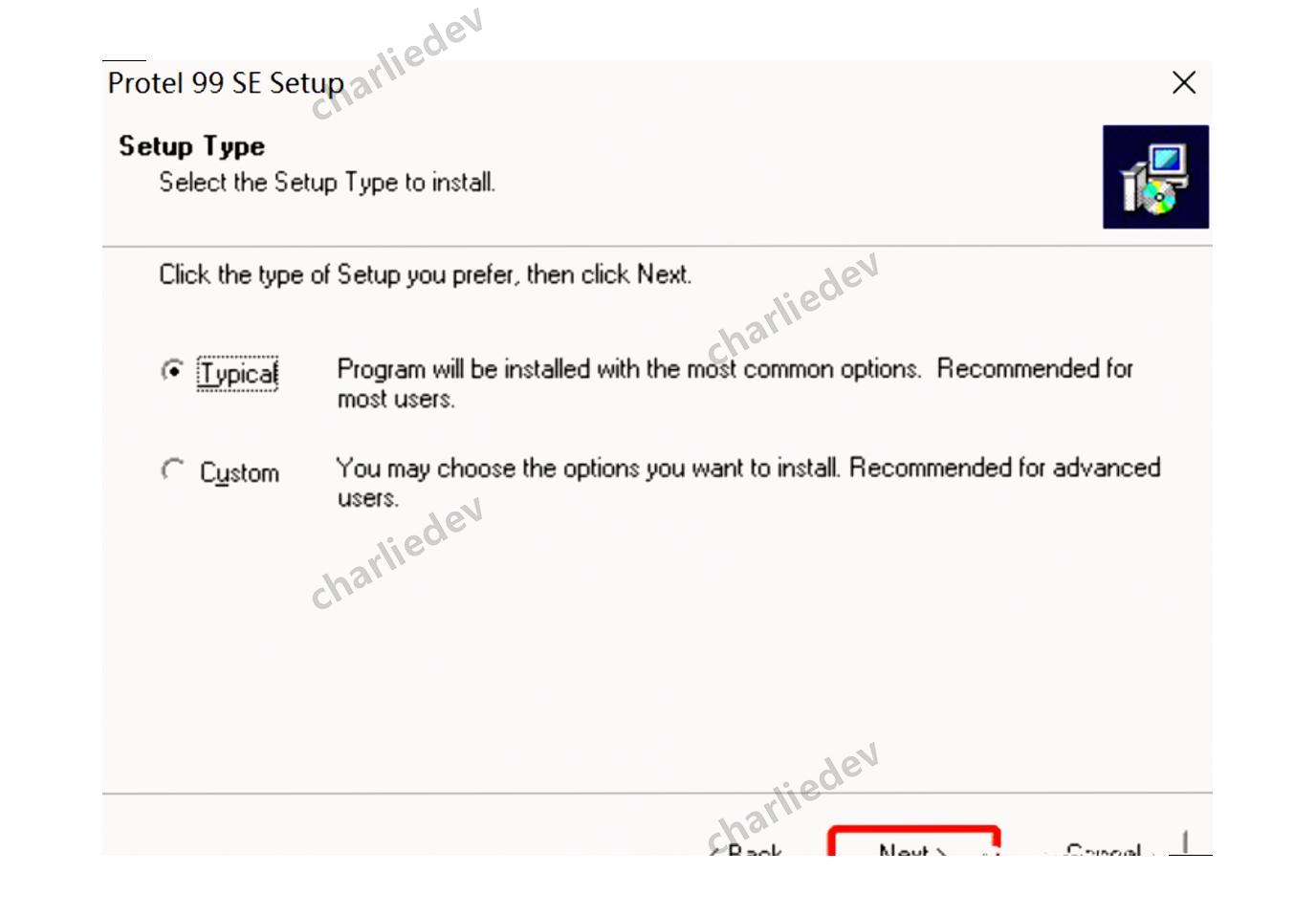

第五步：确认设置。点击【Next】按钮。

在这里插入图片描述

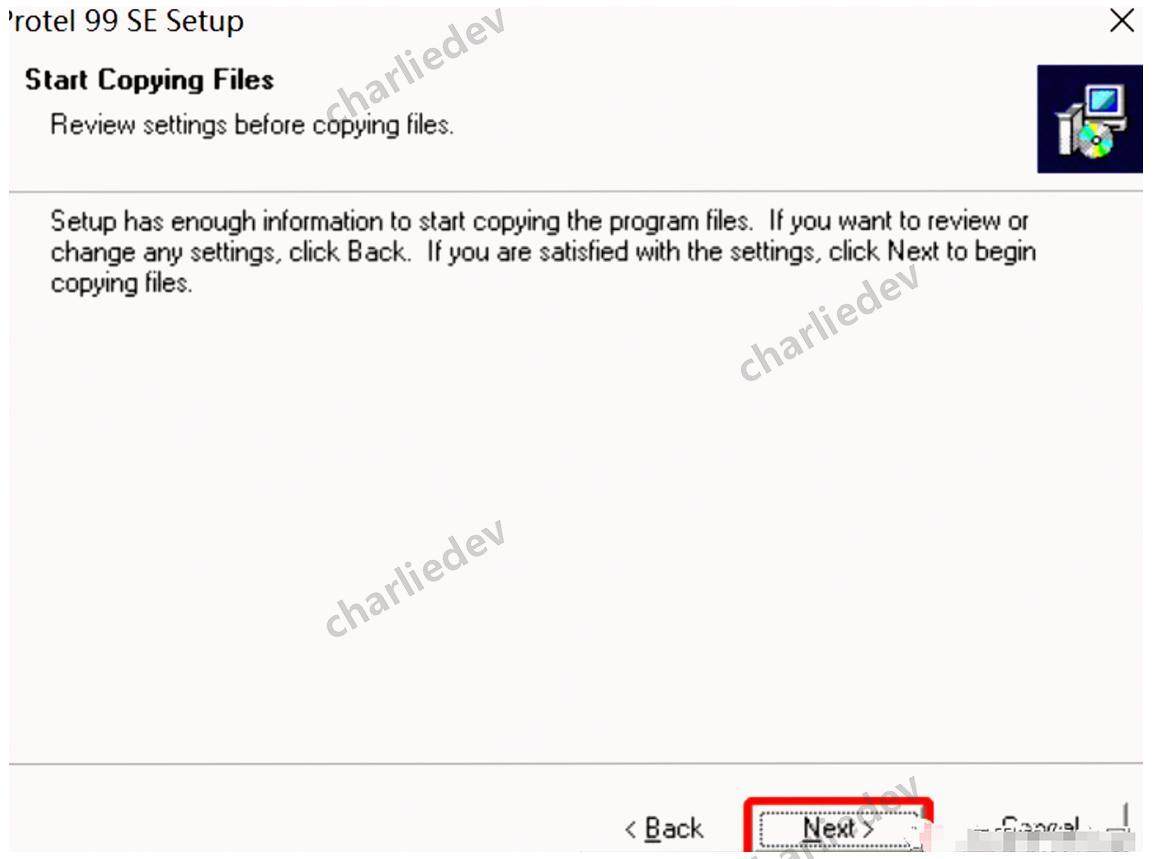

第六步：开始安装进程。点击【Next】按钮。

在这里插入图片描述

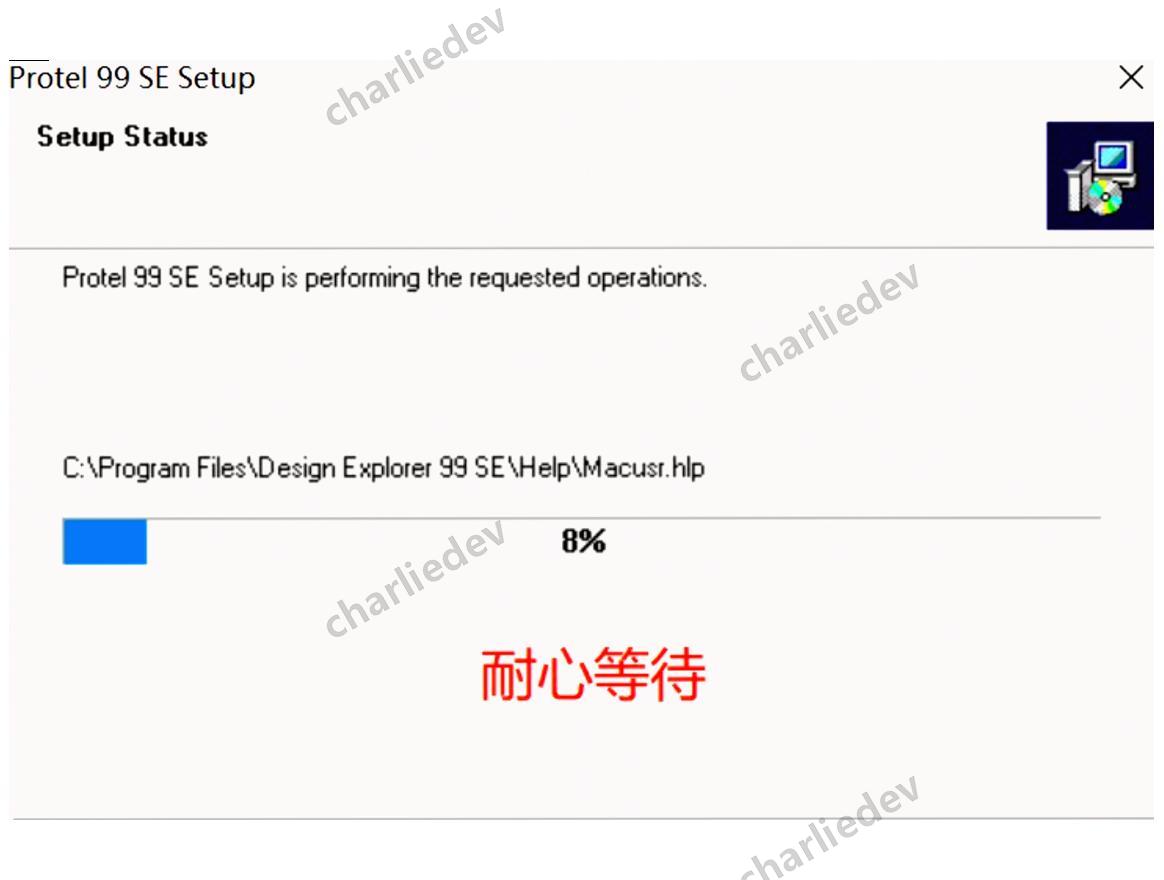

第七步：等待安装完成。安装程序正在运行中，请耐心等候。

在这里插入图片描述

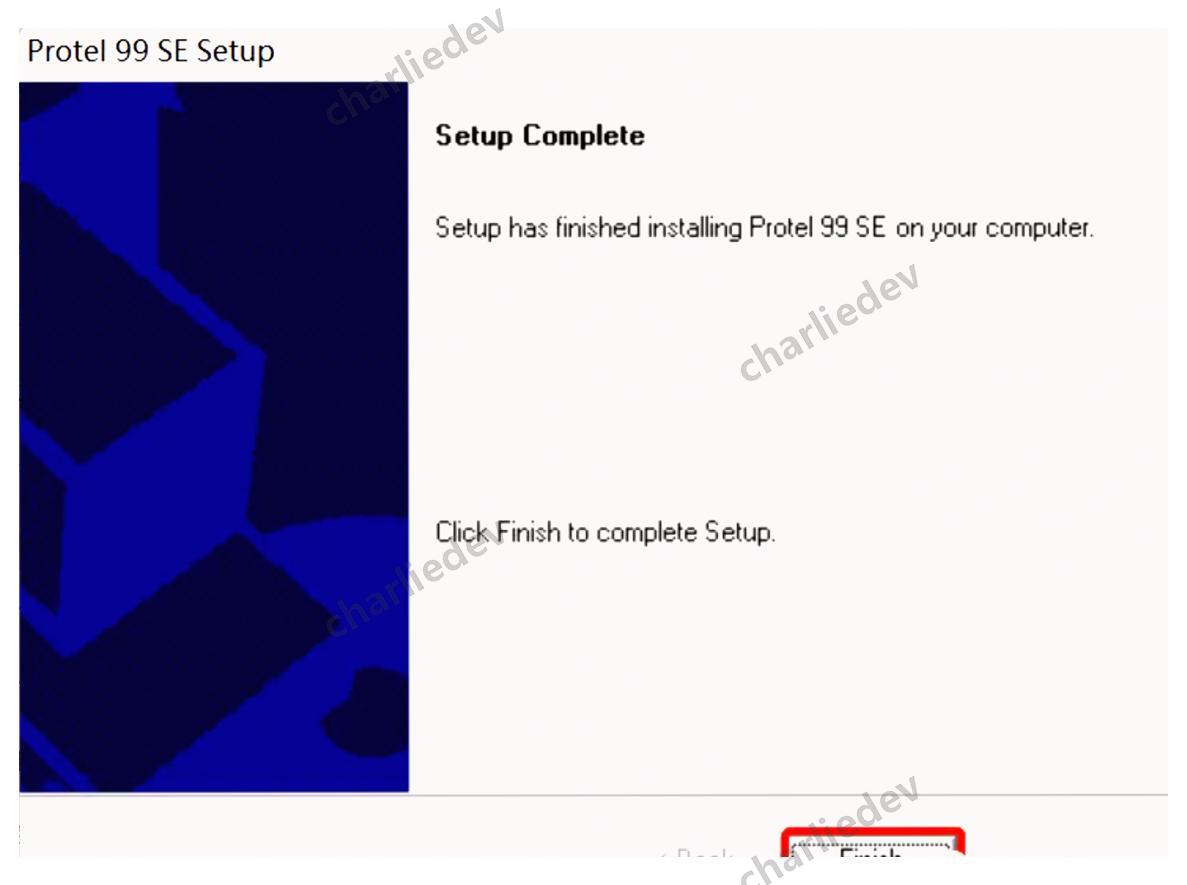

第八步：完成基本安装。软件已成功安装到您的计算机。

在这里插入图片描述

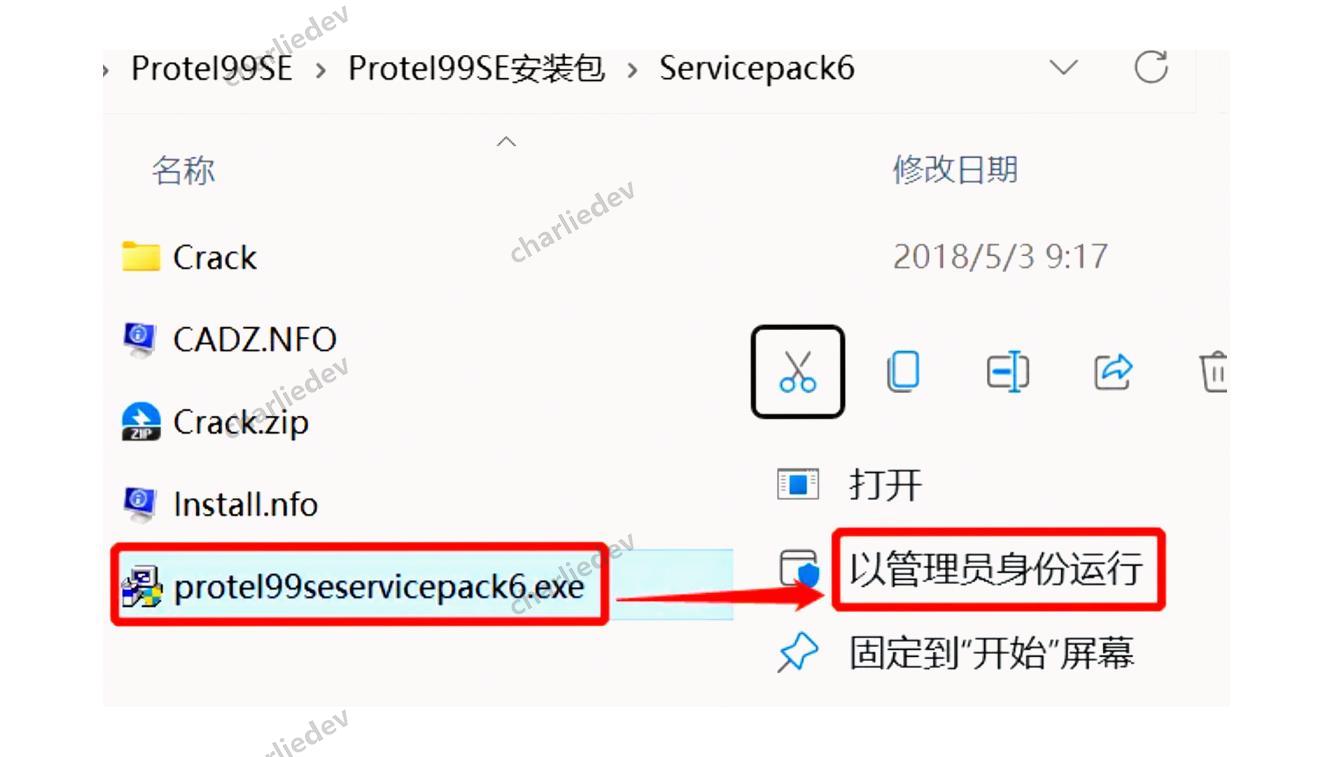

第九步：安装服务包。返回到您下载的安装包目录，打开【Servicepack6】文件夹，然后以管理员身份运行【protel99seservicepack6.exe】程序。

在这里插入图片描述

第十步：同意服务条款。勾选并点击【我同意】选项。

在这里插入图片描述

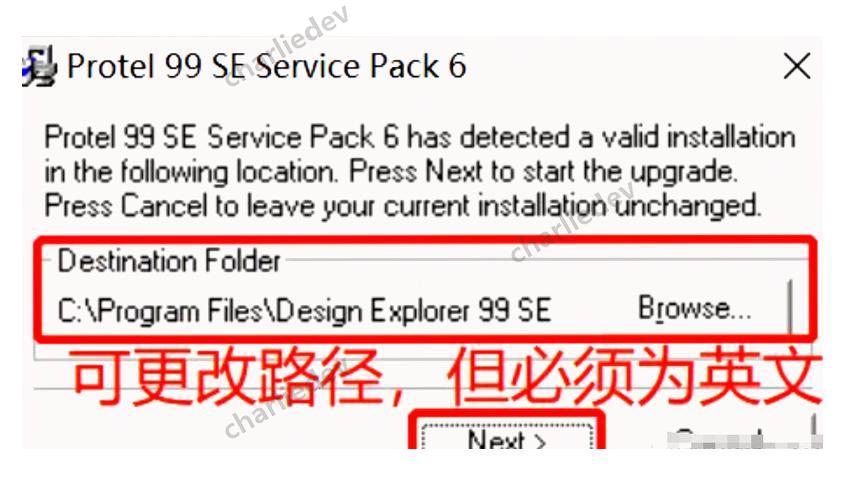

第十一步：指定服务包安装路径。设置正确的更新目标路径。

在这里插入图片描述

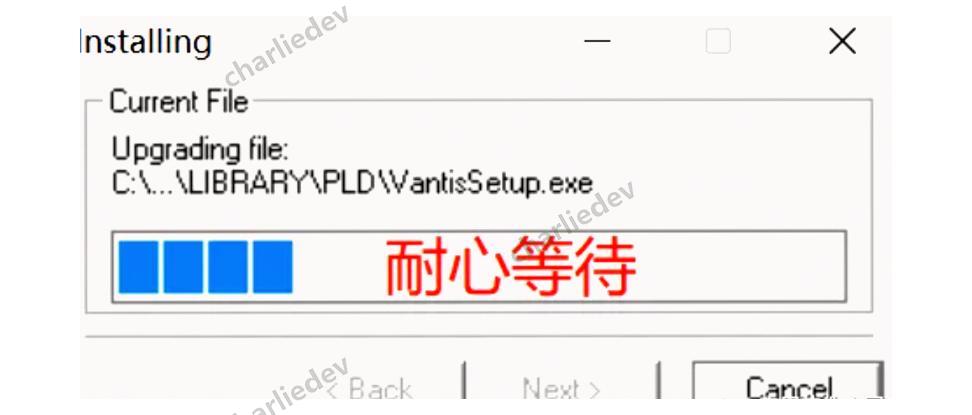

第十二步：等待服务包安装。更新程序正在安装，请稍候。

在这里插入图片描述

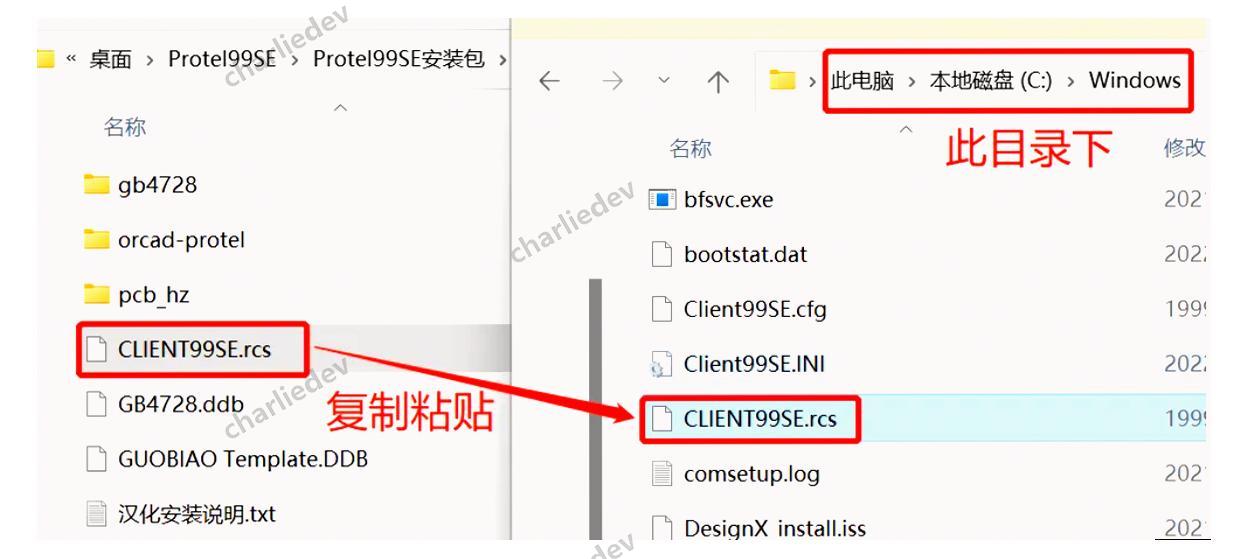

第十三步：进行软件汉化。返回安装包目录，打开“汉化”文件夹。将该文件夹内的“CLIENT99SE.rcs”文件复制，并粘贴到您的Windows系统根目录下（通常是C:\Windows）。完成此操作后，再次打开Protel 99SE软件，界面即会显示为汉化版。

Protel 99SE进阶使用技巧

在完成Protel 99SE的安装后，为了更好地发挥软件的功能，建议掌握以下几点使用技巧：

元件库管理：Protel 99SE支持自定义元件库，用户可以根据项目需求创建专用元件，提高设计效率。国标元件库的导入让设计符合中国电子工业标准。
多层PCB设计：软件支持多达32层的PCB设计，通过合理设置层次结构，可以大幅提高电路板的集成度和信号完整性。
DRC规则检查：设计完成后，务必使用DRC（Design Rule Check）功能进行规则检查，可以有效避免常见的设计错误，如线宽不足、间距过小等问题。
自动布线技术：虽然自动布线不如手动布线精确，但在原型设计阶段可以提高效率。建议先进行关键信号的手动布线，再对非关键信号使用自动布线功能。
版本兼容性：Protel 99SE的文件可以被较新版本的Altium Designer兼容，但反向兼容可能存在问题，因此在团队协作时需注意文件版本控制。

在这里插入图片描述

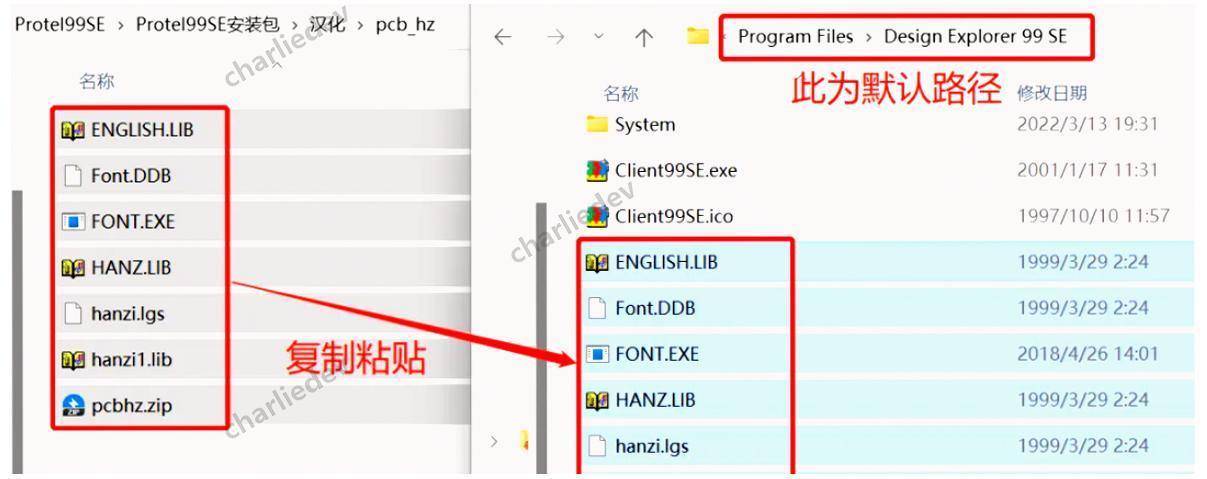

第十四步：安装PCB汉字模板。返回安装包目录，打开“汉化”文件夹中的“pcb_hz”子文件夹。将此文件夹内的所有文件复制，并粘贴到Protel 99SE的软件安装目录下（默认路径为C:\Program Files\Design Explorer 99 SE）。请注意检查hanzi.lgs和Font.DDB这两个文件的属性，确保取消它们的“只读”选项。

在这里插入图片描述

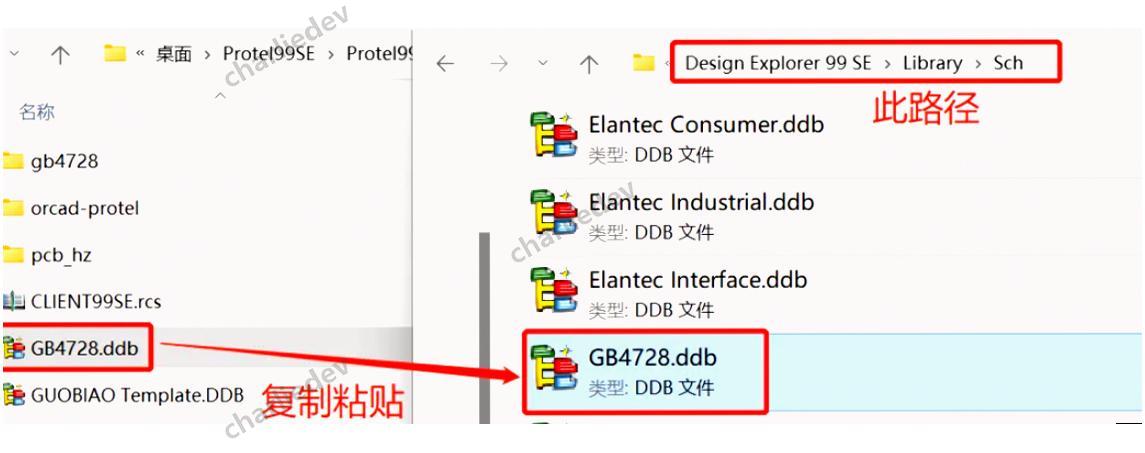

第十五步：安装国标码库。将“汉化”文件夹内的“GB4728.ddb”文件复制，并粘贴到Design Explorer 99 SE/library/SCH目录中（默认路径为C:\Program Files\Design Explorer 99 SE\Library\Sch）。同样，请确保取消该文件的“只读”属性。

在这里插入图片描述
