ADENCE16.6 Allegro导出生产资料(含光绘、钻孔、坐标文件)

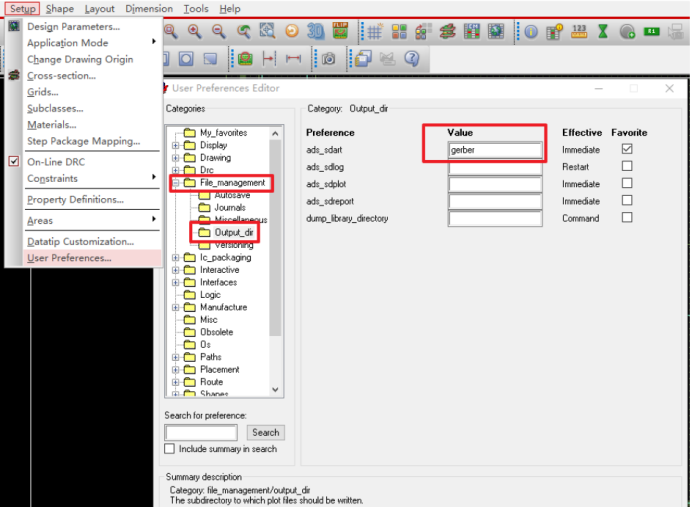

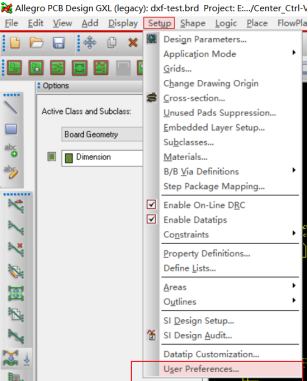

1. ALLEGRO光绘文件生成在指定文件夹(已设置过后续无需操作)

实现效果：PCB同目录下，生成Gerber文件夹，生成的光绘、钻孔、文件会默认保存在Gerber文件夹内

 2. 导出钻孔文件

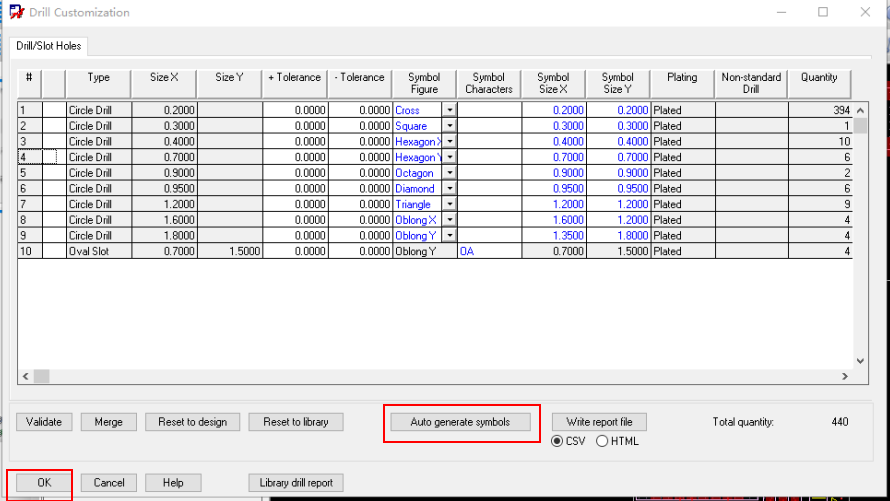

Manuacture -> NC -> Drill Customization (OA为异形孔)

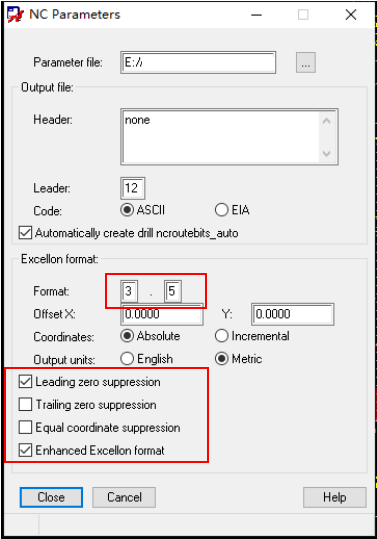

Manuacture -> NC -> NC Parameters

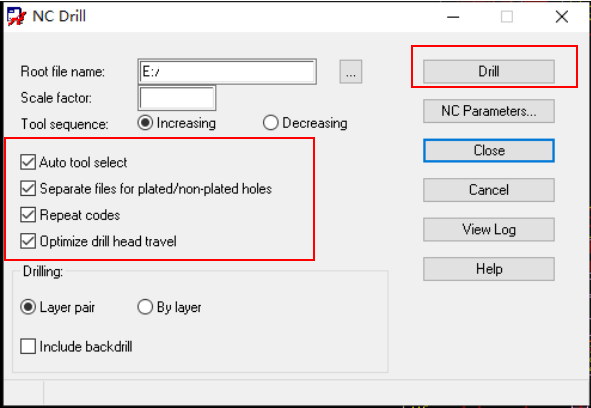

Manuacture -> NC -> NC Drill

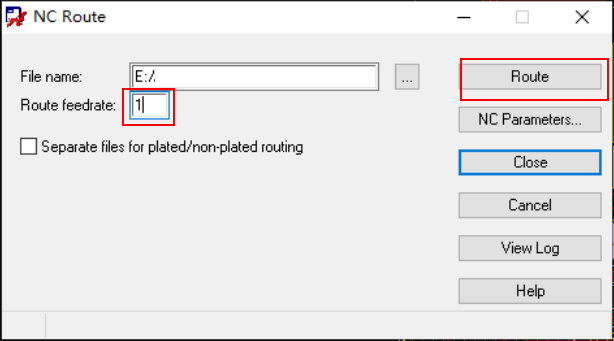

Manuacture -> NC -> NC Route(导出异形孔) （没有不需要这步操作）

 3. 导出光绘文件

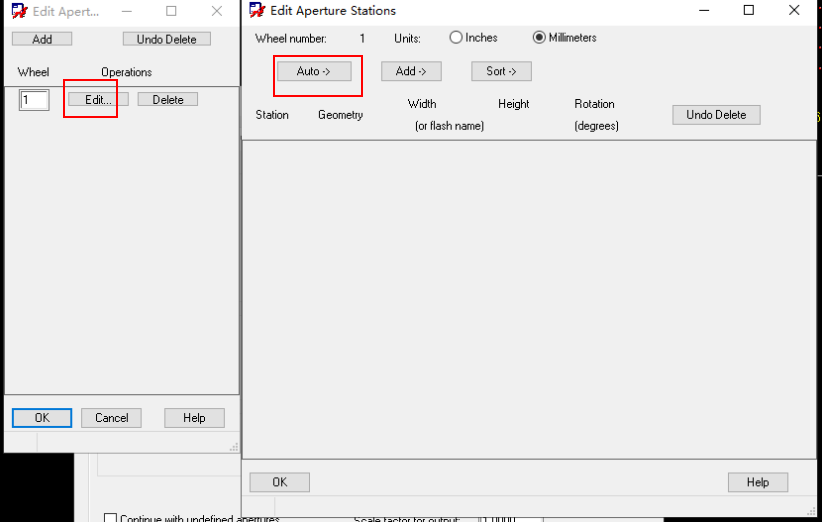

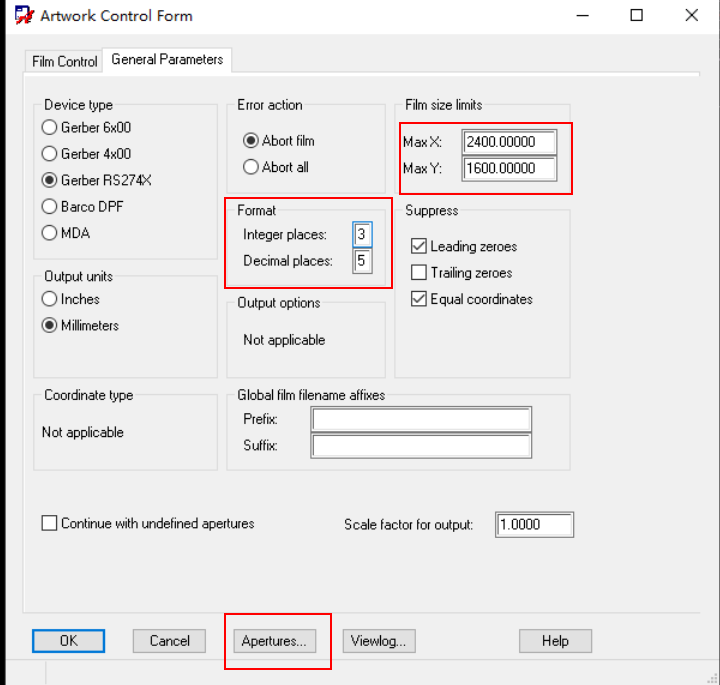

Manuacture -> Artwork Control Form -> General Parameters

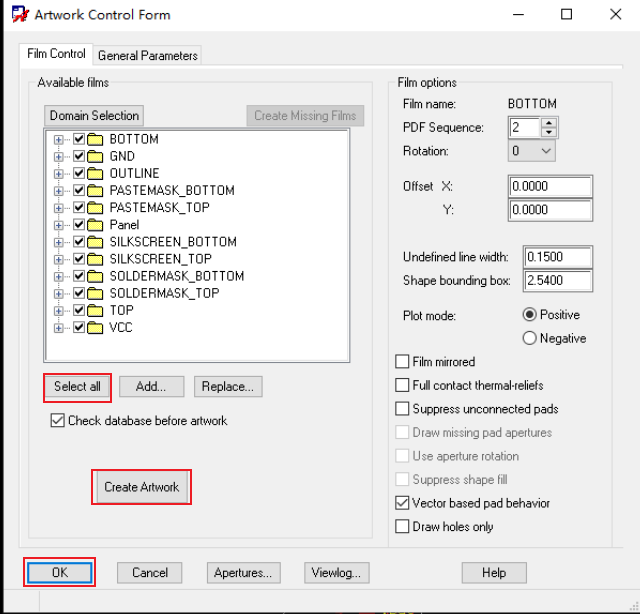

Manuacture -> Artwork Control Form -> Film Control

4. 导出坐标文件

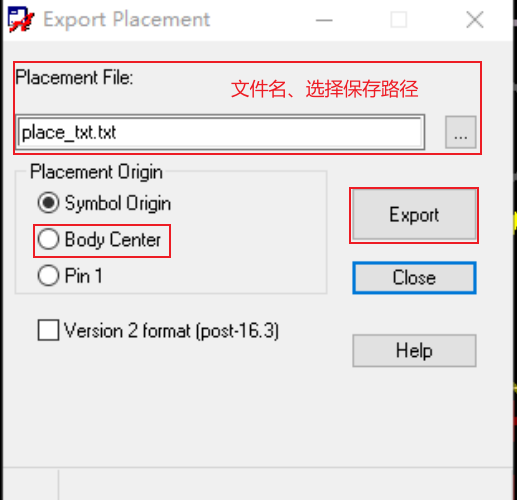

 File -> Export -> Placement File
