ADENCE16.6 Allegro过电阻等长设置

原创 于 2025-06-22 10:57:57 发布 · 250 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件 #硬件架构 #硬件工程

1. 点击Signal Model

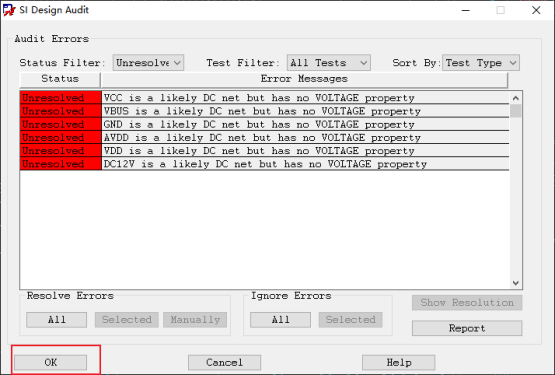

2. 进入界面点击OK

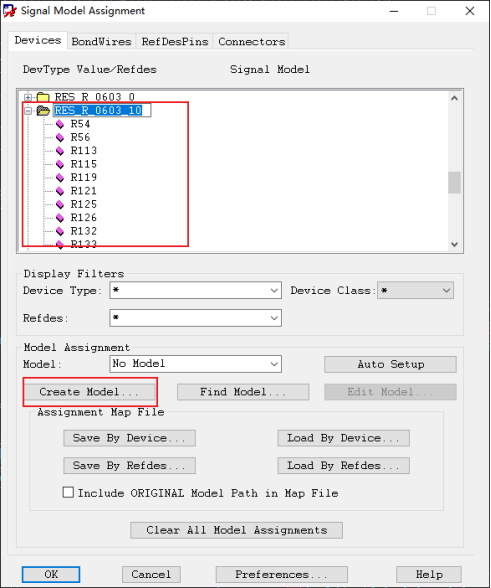

3. 在PCB或者原理图中点击需要设置的器件，界面会自动转至改器件，->点击Create Model

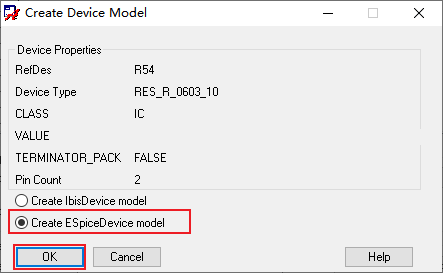

4. 选择Create ESpiceDevice model,点击OK

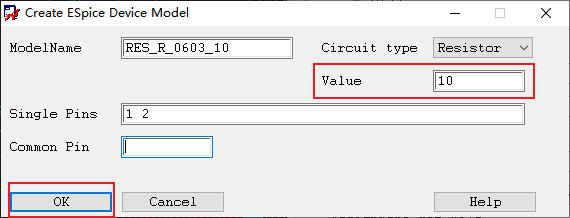

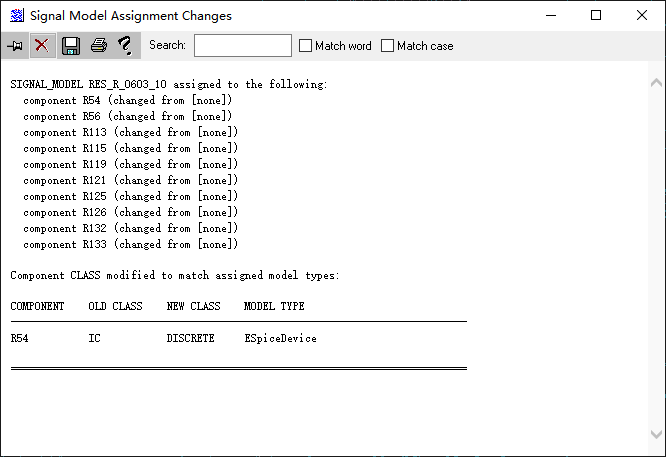

5. Value赋值，OK确认
