TLE9877QXA20芯片

#Features
##Ⅰ.32-bit Arm® Cortex®-M3 core
ARM产品系列有很多系列处理器,不同处理器的指令集,系统功能和性能不同.根据应用范围可以分为3个系列:
###1.Application Processors（应用处理器）–面向移动计算，智能手机，服务器等市场的的高端处理器。
很高的时钟频率（超过1GHz）,内存单元(MMU)支持Linux，Android，MS Windows等操作系统.
###2.Real-time Processors（实时处理器）–面向实时应用的高性能处理器系列,较高的时钟频率(200MHz 到 >1GHz) 多数无MMU,只有MPU,Cache和其他针对设计的存储器功能.不能运行完整版本的Linux和Windows等操作系统,但支持大量的实时操作系统(RTOS).
###3.Microcontroller Processors（微控制器处理器）–此类控制器用于面积较小的设备,处理器的流水线很短很低的时钟频率(较高的在200Mhz之上).
以上三种ARM为控制处理芯片在单片机和嵌入式系统市场非常受欢迎.

ARM Contex-M处理器家族现有8款处理器成员
具体推荐查看这篇文章:https://blog.youkuaiyun.com/flyingcys/article/details/115447114
##Ⅱ.On-chip memory
– 64 KB flash including
– 4 KB EEPROM (emulated in flash/在flash中仿真)
– 512 byte 100-Time Programmable memory (100TP)
– 6 KB RAM
– Boot ROM for startup firmware and flash routines
##Ⅲ.On-chip OSC and PLL for clock generation
OSG(On-chip System Control，片上系统)
PLL loss-of-lock detection 时钟出错检测
##Ⅳ.MOSFET driver including charge pump
MOSFET :Metal-Oxide-Semiconductor Field-Effect-Transistor,金属氧化物半导体场效应管(MOS管)
场效应管分为两种:(JFET结型)和(Metal-Oxide-Semiconductor金属氧化物半导体) 场效应管.
##Ⅴ. 10 general-purpose I/O Ports (GPIO)
##Ⅵ. 5 analog inputs, 10-bit A/D Converter (ADC1)
##Ⅶ.16-bit timers - GPT12, Timer2, Timer21, and Timer3
GPT12(General Purpose Timer Unit)通用定时器模块,停工高精度定时功能.GPT12包括GPT1和GPT2两个子模块,通用定时器单元块GPT1和GPT2具有非常灵活的多功能定时器结构,可用于定时,事件技术,脉宽测量,脉冲产生,倍频等用途
##Ⅷ.Capture/compare unit for PWM signal generation (CCU6)
CCU6单元用于控制交流和直流驱动器
##Ⅸ.2 full-duplex serial interfaces (UART) with LIN support (for UART1 only)
两个全双工串行接口(UART) 支持LIN(在UART1上)
##Ⅹ. 2 synchronous serial channels (SSC)
两个 同步串行接口
##XI.On-chip debug support via 2-wire SWD
SWD接口,一般为5个接口.必要接口:SWCLK,SWDIO 非必要(保持调试工作稳定):NRST,电源,GND
##XⅡ.1 LIN 2.2 transceiver
支持LIN标准规范V2.2总线协议
##XⅢ.1 high-voltage monitoring input
高压监控输入
##XⅣ.Single power supply from 5.5 V to 27 V
5.5V-27V区间电源供应
##XⅤ. Extended power supply voltage range from 3 V to 28 V
扩展电源供应3V-28V
##XⅥ. Low-dropout voltage regulators (LDO)
低压差调节器
##XⅦ.High-speed operational amplifier for motor current sensing via shunt
高速运算放大器,用于通过分流器检测电机电流
##XⅧ. 5 V voltage supply for external loads (e.g., Hall sensor)
5V电压供应,用于外部负载(霍尔传感器)
##XⅨ. Core logic supply at 1.5 V
核心逻辑电压供应是1.5V
##XX. Programmable window watchdog (WDT1) with independent on-chip clock source
有独立片上时钟源,可编程窗口看门狗
##XXl. Power-saving modes
省电模式
– MCU slow-down mode
– Sleep mode
– Stop mode
– Cyclic wake-up sleep mode
##XXII.Power-on and undervoltage/brownout reset generator
上电,欠压/断电 的 复位发生器
##XXIII.Overtemperature protection
过温保护
##XXIV.Short-circuit protection
短路保护
##XXV. Loss of clock detection with fail-safe mode entry for low system power consumption
时钟丢失检测，进入故障安全模式，降低系统功耗
##XXVI.Temperature range Tj = -40°C to +150°C
芯片可承受温度范围-40°C 到 +150°C
(电路板的基板是一层环氧玻璃布层压板的材料(环氧树脂+填充剂+玻璃纤维),耐燃材料等级:FR-4(Flame-Retardant 阻燃的)FR-4制程压板熔点（203℃）至于板子的熔点是多少,没试验过)

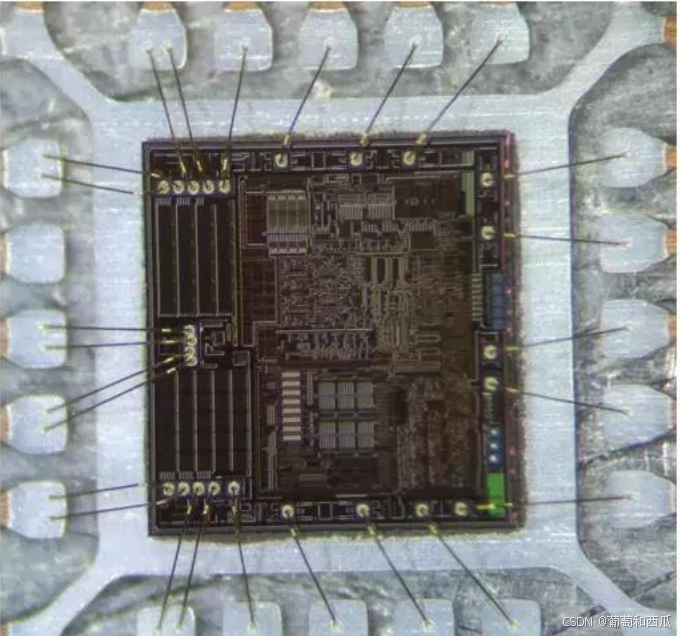

##XXVI.Package VQFN-48 with LTI feature
VQFN封装(方形扁平无引脚封装)具有良好的电和热性能、体积小、重量轻、其应用正在快速增长,VQFN有一个很突出的特点，即QFN封装与超薄小外形封装(TSSOP)具有相同的外引线配置，而其尺寸却比TSSOP的小62%。根据VQFN建模数据，其热性能比TSSOP封装提高了55%，电性能(电感和电容)比TSSOP封装分别提高了60%和30%。


##XXVII.Green package (RoHS compliant)
RoHS 规范 欧盟立法指定的标准,即《关于限制在电子电气设备中使用某些有害成分的指令》
##XXVIII. AEC-qualified
Automotive Electronics Council(AEC国际汽车电子协会) 标准
