汇编-2.1-寄存器

1.一个CPU由运算器、控制器、寄存器等器件组成，这些器件由内部总线相连。相对于CPU内部总线来说是外部总线。内部总线实现CPU内部各个器件的联系，外部总线实现CPU和主板上其他器件的联系。
（1）.运算器进行信息处理；
（2）.寄存器进行信息存储；
（3）.控制器控制各种器件进行工作；
（4）.内部总线链接各种器件，在它之间进行数据的传送。
2.通用寄存器
AX，BX，CX，DX这4个寄存器通常用来存放一般性的数据，被称为通用寄存器。
AX可分为AH和AL
BX可分为BH和BL
CX可分为CH和CL
DX可分为DH和DL
3.字在寄存器中的存储
字节：记为byte，一个字节由8bit组成，可以存在8位寄存器中。
字：记为word，一个字由两个字节组成，这两个字节分别称为这个字的的高字节和低字节。
4.汇编指令
在进行数据传送或者运算时，要注意指令的两个操作对象应当是一致的。
例如：
mov ax bl 错误：在8位寄存器和16位寄存器中传送数据，反之也不可以。
mov al , 20000 错误：8位寄存器最大可以存放的数据为255。
add al , 100H 将一个高于8位的数据加到8位寄存器中。
4.物理地址
CPU访问内存单元时，要给出内存单元的地址。所有的内存单元构成的存储空间是一个一维的线性空间，每个内存单元在这个空间都有唯一的地址，我们将这个一维的空间称为物理地址。
CPU通过地址总线送入存储器的，必需是一个内存单元的物理地址。在CPU向地址总线上发出物理地址之前，必须在内部形成这个物理地址。不同的CPU可以有不同形成物理地址的方式。
5.16位结构的CPU
对于１６位结构的CPU内部，能够一次性处理、传输、暂时存储的信息的最大长度为１６位的。内存单元的地址在送上地址总线之前，必须在CPU中处理、传输、暂时存放，对于１６位CPU，能够一次性处理、传输、存放16 位的地址。
6.8086CPU给出物理地址的方法
8086采用一种内部两个16位地址合成的方法来形成一个20位物理地址。

当8086CPU要读取内存时：
（1）.CPU中的相关部件提供两个16位的地址，一个称为段地址，另一个称为偏移地址；
（2）.段地址和偏移地址通过内部总线送入一个称为地址加法器的部件；
（3）.地址加法器将两个16位地址合成一个20位的物理地址；
（4）.地址加法器通过内部总线将20位物理地址送入输入输出控制电路；
（5）.输入输出控制电路将20位物理地址送上地址总线；
（6）.20位物理地址被地址总线传送到存储器；

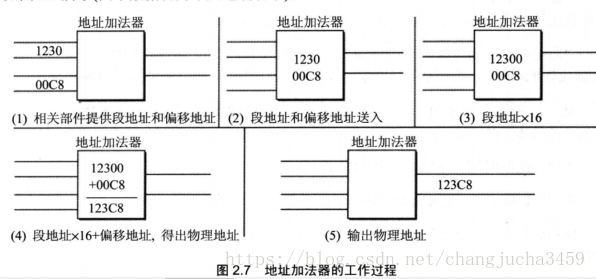

地址加法器采用物理地址=段地址*16+偏移地址的方法用段地址和便宜地址和成物理地址。例：8086CPU要访问123C8H内存单元：

“段地址*16”–>左移四位（2进制位）。
7.给出物理地址的含义
“物理地址=段地址*16+偏移地址”的含义：CPU在访问内存时，用一个基础地址（段地址＊１６）和一个相对于基础地址的偏移地址相加，给出存储单元的物理地址。
８.段地址
内存并没有分段，段的划分来自于CPU，由于８０８６CPU用“基础地址（段地址＊１６）＋偏移地址＝物理地址”的方式给出内存单元的物理地址，使得我们可以用分段的方式来管理内存。
９.段寄存器
段地址在８０８６CPU的段寄存器中存放。８０８６CPU有４个段寄存器：CS、DS、SS、ES。
１０.CS和IP
CS和IP是８０８６CPU中最关键的寄存器，它们指示了CPU当前要读取的地址。CS为代码段寄存器，IP为指令指针寄存器，从名称上我们可以看出他们和指令的关系！
在PC机中，任意时刻，设CS中的内容为M，IP中的内容为N，8086CPU将从内存M*16+N单元开始，读取一条指令执行。（任意时刻，CPU将CS：IP指向的内容当作指令执行）
11.修改CS、IP的指令
CPU从何处执行指令是由CS、IP中的内容决定的，可以修改CS、IP的内容来控制CPU执行目标指令。
８０８６ＣＰＵ提供了转移指令来改变CS、IP的内容。
jmp指令：
jmp 2AE3:3,执行后：CS=2AE3H，IP＝０００３H，CPU将从２AE33H出读取指令。
jmp 2AE3:3,执行后：CS=0003H，IP＝0B16H，CPU将从00B46H出读取指令。
“jmp 段地址：偏移地址”指令的功能为：用指令中给出的段地址修改CS，偏移地址修改IP。
仅修改IP：
jmp ax, 指令执行前：ax=1000H,CS=2000H,IP=0003H
指令执行前：ax=1000H,CS=2000H,IP=1000H
“jmp 某一合法寄存器”指令的功能为：用寄存器中的值修改IP。
12.代码段
对于8086PC机，在编程时，可以根据需要，将一组内存单元定义为一个段。我们将长度为N（N<=64KB）的一组代码，存在一组地址连续、起始地址为16的倍数内存单元中，我们认为，这段内存是用来存放代码的，从而定义了一个代码段。
如：
mov ax , 0000 (B8 00 00)
add ax , 123H (05 23 01)
mov bx ,ax (B8 D8)
jmp bx (FF E3)
这段长度为10个字节的指令，存放在123B0H~123B9H的一组内存单元中，我们就可以认为123B0H~123B9H这段内存是用来存放代码的，是一个代码段，它的段地址为１２３BH，长度为１０个字节。
要执行还要这段代码，还要将CS：IP指向所定义代码段中的第一条指令的首地址。要执行以上代码段，可设CS=123BH、IP＝００００H。
