FPGA基础学习——简易串口发送

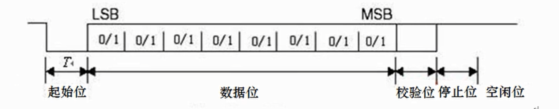

首先需要了解uart 的通信协议和传输时序

uart通信首先将接收到的并行数据转换成串行数据来传输。消息帧起始位为低电平，后面接7或8个数据位（大部分为8个数据位），1个可用的奇偶校验位（根据数据中1的个数是否为偶数（偶校验位）还是奇数（奇校验位）），1个或者多个高位停止位。（传输一个字节大约需要10个比特位）

接收器发现开始位时知道数据准备发送，并尝试与发送器时钟频率同步。如果选择了奇偶校验位，可以用来帮助错误校验。在接收过程中，uart从消息帧中去掉起始位和结束位，对进来的字节进行奇偶校验，并将数据字节从串行转成并行。

（T为一个数据位占用的时间，如果波特率为9600，那么T4=1/9600）

实验实现，当按键key1按下，不断发送一个常数，在串口调试助手上可以查看。利用状态机实现

module uart_tx(
input      clk,       //时钟输入
input      rst_n,     //复位输入
input      key,       //一个按键，用于发送控制，低电平有效
output reg txd        //串口发送管脚

);

//状态机状态定义，空闲位+开始位+8bit数据位+停止位
parameter S_IDLE  = 4'd0; //空闲状态
parameter S_START = 4'd1; //发送1BIT起始码0
parameter S_BIT0  = 4'd2; //发送第一位数据
parameter S_BIT1  = 4'd3;
parameter S_BIT2  = 4'd4;
parameter S_BIT3  = 4'd5;
parameter S_BIT4  = 4'd6;
parameter S_BIT5  = 4'd7;
parameter S_BIT6  = 4'd8;
parameter S_BIT7  = 4'd9;

parameter S_STOP  = 4'd10;//发送停止位 1

reg [3:0] state;    //定义状态寄存器，11个状态，2^4=16，足够

reg[15:0] bit_timer; //用于控制波特率的计数器如果波特率是9600，每个数据位50000000/9600个时钟周期

wire[7:0] tx_data;   //发送的固定数据12

assign tx_data = 8'hAB;   //此处可以修改发送的数据

//----------一段式状态机编写

always@ (posedge clk or negedge rst_n)

begin

        if (!rst_n)

        begin

               state<=S_IDLE;

              bit_timer<=16'd0;

              txd<=1'b1;             //复位
