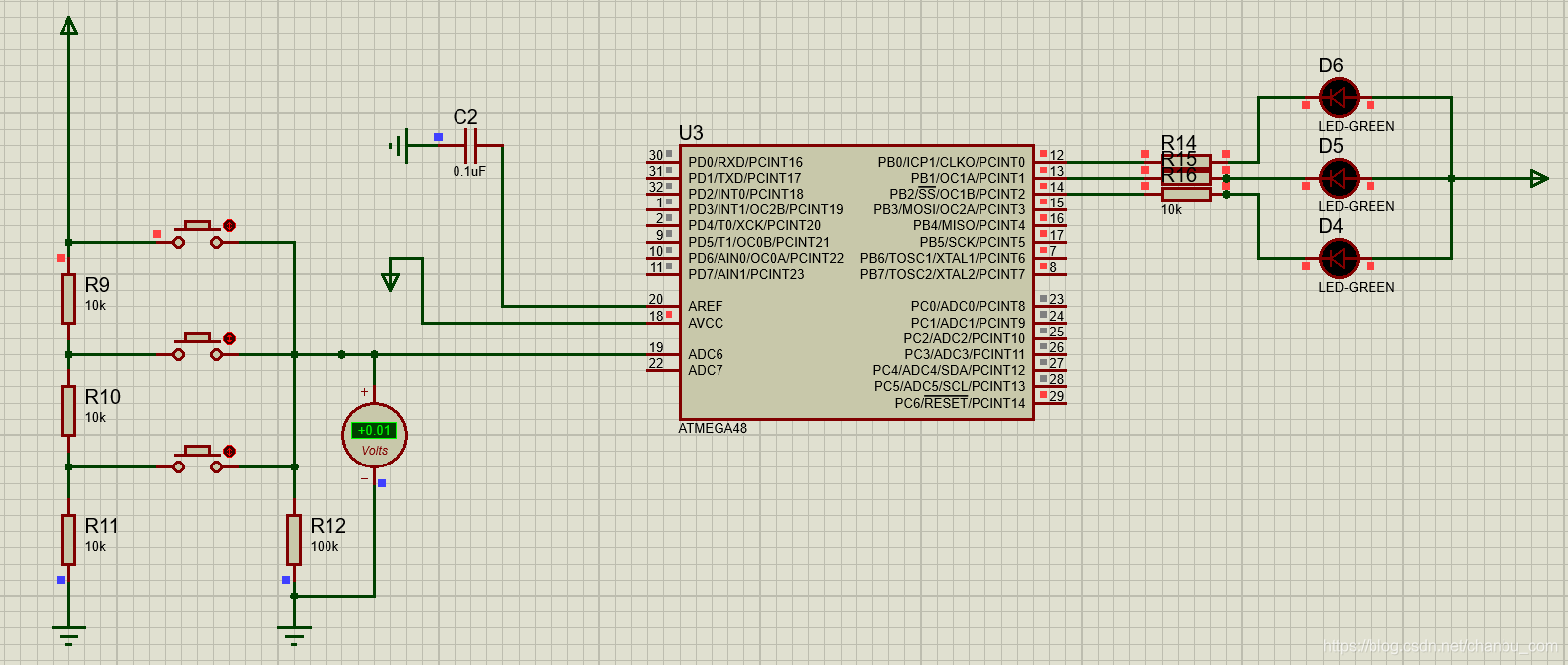

ATMEGA48,设计一个电阻网络，用AD实现三个按键的输入判断功能

最新推荐文章于 2024-04-11 16:40:38 发布

原创最新推荐文章于 2024-04-11 16:40:38 发布 · 496 阅读

CC 4.0 BY-SA版权

该程序实现了ADC初始化、电压采样和转换，根据电压值控制LED灯的状态。通过ADC读取电压，当电压达到特定范围时，相应LED灯亮起或熄灭，实现了基于电压输入的按键模拟功能。

#include<iom48v.h>
unsigned int ad;

//io初始化
void io_init(void)
{
    DDRB = 0B11111111;
    PORTB = 0B11111111;
}

//ADC初始化
void adc_init()
{
    ADMUX = 0x46;  //(0100 0110)基准源AVCC，AREF引脚外加滤波电容,右对齐,adc6
    ADCSRA = 0xc3; //(1100 0011)使能,开始转换,ADC预分频器选8分频
    ADCSRB = 0x00; //(0000 0000)连续转换模式
}


//ADC采样
unsigned int ad_get(void)
{
    unsigned int j;
    ADCSRA |= 0x40;          //(0100 0000)开始转换
    while (!(ADCSRA & 0x10)); //等待采样结束
    j = ADC;        //读取ADC结果
    ADCSRA |= 0x10; //清标志
    return j;       //返回结果
}

//电压转换函数
int ad_convert(unsigned int i)
{
   long x;
   unsigned int y;
   x = (5*1000*(long)i)/1024;
   y = (unsigned int)x;
   return y;
}

 //延时函数
void delay(int count)
{
    int i;
    for(i=1;i<=count;i++)
    ;
}

//主程序，不同(电压)对应按下不同的按键,按键按下对应的灯闪亮，按键松开对应的灯灭
void main(void)
{
    io_init();
    adc_init();
    while(1)
    {
    ad = ad_convert(ad_get());
    if(ad > 4000)
    {
    PORTB = ~(1<<0);
    }
    if((ad > 3000) && (ad < 4000))
    {
    PORTB = ~(1<<1);
    }
    if((ad > 1000) && (ad < 2000))
    {
    PORTB = ~(1<<2);
    }
    delay(1000000);
    PORTB =0b11111111;
     }
}
