I.MX6ULL 中，SPI 对应的模块是ECSPI（Enhanced Configurable SPI）

3.4 ECSPI3_CONREG（ECSPI使能、分频）

3.5 ECSPI3_CONFIGREG（配置寄存器）

3.6 ECSPI3_INTREG（中断使能寄存器）

3.7 ECSPI3_STATREG（状态寄存器）

3.8 ECSPI3_PERIODREG（选择时钟源、采样周期）

一、硬件原理图分析

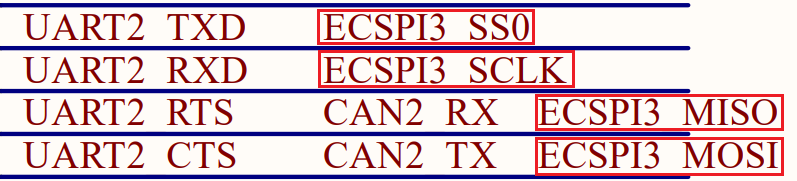

SPI 至少涉及到四个引脚，在开发板底板原理图找到 ECSPI 相关的四个引脚，以及这四个引脚关联到核心板的哪些引脚。比如下面的 SS0 是片选信号线，关联到核心板的 UART2_TXD

SS0：片选信号 —— UART2_TXD
SCLK：时钟线 —— UART2_RXD
MISO：主设备接收 —— UART2_RTS
MOSI：主设备发送 —— UART2_CTS

注意：IMX6ULL 有四个 SPI 主控制器 ECSPI1~ECSPI4，每个主控制器包含四个片选引脚 SS0~SS3

二、IO 复用寄存器解析

以 SS0 为例，关联的核心板引脚是 UART2_TXD，UART2_TXD可能有多种用途，我们要将其复用为 SS0 功能。（其他引脚也是同理）

设置复用的寄存器：IOMUXC_SW_MUX_CTL_PAD_UART2_TX_DATA
设置电气属性的寄存器：IOMUXC_SW_PAD_CTL_PAD_UART2_TX_DATA
- 初始值：0x10B1

/*************** SS0 复用初始化 ******************/
寄存器(基地址): IOMUXC_SW_MUX_CTL_PAD_UART2_TX_DATA (0x20E0094)
寄存器(基地址): IOMUXC_SW_PAD_CTL_PAD_UART2_TX_DATA (0x20E0320)
初始化操作:
    IOMUXC_SW_MUX_CTL_PAD_UART2_TX_DATA &=~ (0xF);    // 低4位清零
    IOMUXC_SW_MUX_CTL_PAD_UART4_TX_DATA |= 8;         // 复用为SS0

    IOMUXC_SW_PAD_CTL_PAD_UART2_TX_DATA = 0x10B1;

/*************** SCL 复用初始化 ******************/
寄存器(基地址): IOMUXC_SW_MUX_CTL_PAD_UART2_RX_DATA (0x20E0098)
寄存器(基地址): IOMUXC_SW_PAD_CTL_PAD_UART2_RX_DATA (0x20E0324)
初始化操作:
    IOMUXC_SW_MUX_CTL_PAD_UART2_RX_DATA &=~ (0xF);    // 低4位清零
    IOMUXC_SW_MUX_CTL_PAD_UART2_RX_DATA |= 8;         // 复用为SCL

    IOMUXC_SW_PAD_CTL_PAD_UART2_RX_DATA = 0x10B1;

/*************** MISO 复用初始化 ******************/
寄存器(基地址): IOMUXC_SW_MUX_CTL_PAD_UART2_RTS_B (0x20E00A0)
寄存器(基地址): IOMUXC_SW_PAD_CTL_PAD_UART2_RTS_B (0x20E032C)
初始化操作:
    IOMUXC_SW_MUX_CTL_PAD_UART2_RTS_B &=~ (0xF);    // 低4位清零
    IOMUXC_SW_MUX_CTL_PAD_UART2_RTS_B |= 8;         // 复用为MISO

    IOMUXC_SW_PAD_CTL_PAD_UART2_RTS_B = 0x10B1;


/*************** MOSI 复用初始化 ******************/
寄存器(基地址): IOMUXC_SW_MUX_CTL_PAD_UART2_CTS_B (0x20E009C)
寄存器(基地址): IOMUXC_SW_PAD_CTL_PAD_UART2_CTS_B (0x20E0328)
初始化操作:
    IOMUXC_SW_MUX_CTL_PAD_UART2_CTS_B &=~ (0xF);    // 低4位清零
    IOMUXC_SW_MUX_CTL_PAD_UART2_CTS_B |= 8;         // 复用为MOSI

    IOMUXC_SW_PAD_CTL_PAD_UART2_CTS_B = 0x10B1;

三、ECSPI 寄存器解析

3.1 时钟配置

我们需要配置 CSCDR2 寄存器的 ECSPI_CLK_SEL 位（bit 18），选择时钟源为 pll3_sw_clk 八分频以后的 60MHz。CSCDR2 的 ECSPI_CLK_PODF 设为 1 分频。

寄存器: CCM_CSCDR2
基地址: 0x20C4038
初始化操作:
    /*
     * bit 18: 0 选择时钟源为 60MHz
     * bit 24-19: 000000 设为1分频
     */
    CCM_CSCDR2 &= ~(1 << 18);
    CCM_CSCDR2 &= ~(0x3F << 19);

3.2 ECSPI3_RXDATA

SPI 是全双工通信，可以同时进行收发。ECSPIx_RXDATA 是用于保存接收数据的寄存器。本质就是从一个 RXFIFO队列的队首取出一个字（32bit）的数据，RXFIFO（类似于队列）的大小为 64 × 32。

下面这个示意图可以理解为 RXFIFO（接收队列），每次读一行。

注意：ECSPI_STATREG 的 RR 位一旦被清零，从 RXFIFIO 读取到的数据是无意义的。

寄存器: ECSPI3_RXDATA
基地址: 0x2010000

3.3 ECSPI3_TXDATA

SPI 是全双工通信，可以同时进行收发。ECSPIx_TXDATA 是用于保存发送内容的寄存器，本质是向 TXFIFO 队列的队尾插入一个字（32bit）的数据。只要队列未满，即便是在对方接收数据的时候，也可以写入数据。

下面这个示意图可以理解为 TXFIFO（发送队列），每次写一行。

注意：写入一个字，并不代表就会传输一个字的数据。传输多少 bit 的数据是由ECSPIx_CONREG寄存器的 BURST_LENGTH 位决定的。

寄存器: ECSPI3_TXDATA
基地址: 0x2010004

3.4 ECSPI3_CONREG（ECSPI使能、分频）

bit 0: SPI 使能（0: 关闭 1: 使能）

bit 2: 用于控制什么时候可以开始突发式访问，简单说就是什么时候可以开始传输数据，仅在主机模式下适用（0: 空闲状态下 1: 开始写入或者读取的时候）

bit 3: 开始模式控制，仅在主机模式下适用。0 表示通过 XCH 位 (bit 2) 和 SS_CTL 位来控制开始传输的时间点；1 表示一旦有数据写入 TXFIFO 的时候就开始传输。

bit 7- 4: 每个主控制器有四个片选通道，这里我们使用的是 SS0，该位控制的是本次通信，MCU是作为主设备还是从设备，来和片选通道的设备进行通信的。一般需要搭配 bit 19 - 18 使用（0: 从设备 1: 主设备）

bit 11 - 8（PRE_DIVIDER）: ECSPI 模块在内部还会进行两次分频。这里设置的是第二次分频的分频值（分频值为n）

bit 15 - 12（POST_DIVIDER）: ECSPI 模块在内部还会进行两次分频。这里设置的是第一次分频的分频值（分频值为2^n）

bit 17 - 16: SPI_RDY 信号控制位。（0: 无视SPI_RDY信号 1: SPI_RDY 信号为边沿触发 2: SPI_DRY 为电平触发）

bit 19 - 18: 一个 ECSPI 控制器有四个片选通道，这里使用的是 SS0，该位控制的是要选择和哪个片选通道通信，还需通过 bit 7-4 来选择主从设备。

bit 31 - 20: 每次实际传输的数据长度。写入数据的长度 ≠ 实际传输的数据长度，如果你写入数据的长度 > 实际传输的长度，多余部分会留到下一次传输。

寄存器: ECSPI3_CONREG
基地址: 0x2010008

3.5 ECSPI3_CONFIGREG（配置寄存器）

bit 3 - 0: 相位选择。ECSPI 有四个通道，我们使用的是通道 0。需要保证主从设备的相位、极性一致（0: CPHA=0 1: CPHA=1）

bit 7 - 4: 极性选择。ECSPI 有四个通道，我们使用的是通道 0。需要保证主从设备的相位、极性一致（0: CPOL=0 1: CPOL=1）

bit 15 - 12: 某个通道的SPI 片选信号极性设置。（0: 该通道片选信号低电平有效 1: 该通道片选信号高电平有效）

bit 19 - 16: 数据控制。该字段控制的是数据处于非活跃状态时的各个通道的电平。一般设为 0（0: 高电平 1: 低电平）

bit 23 - 20: 时钟控制。该字段控制的是非活跃状态时的各个通道的电平.一般设为 0（0: 高电平 1: 低电平）

寄存器: ECSPI3_CONFIGREG
基地址: 0x201000C

3.6 ECSPI3_INTREG（中断使能寄存器）

bit 0: TXFIFO 为空时，中断触发使能（0: 关闭 1: 使能）

bit 1: TXFIFO 有数据进入，但是数据长度小于TX_THRESHOLD，中断触发使能（0: 关闭 1: 使能）

bit 2: TXFIFO 为满时，中断触发使能（0: 关闭 1: 使能）

bit 3: RXFIFO 有数据就绪时，中断触发使能（0: 关闭 1: 使能）

bit 4: RXFIFO 有数据进入，但是数据长度小于RX_THRESHOLD，中断触发使能（0: 关闭 1: 使能）

bit 5: RXFIFO 为满时，中断触发使能（0: 关闭 1: 使能）

bit 6: RXFIFO 溢出时，中断触发使能（0: 关闭 1: 使能）

bit 7: 数据传输完成时，中断触发使能（0: 关闭 1: 使能）

寄存器: ECSPI3_INTREG
基地址: 0x2010010

3.7 ECSPI3_STATREG（状态寄存器）

bit 0: TXFIFO是否为空（0: TXFIFO 不为空 1: TXFIFO 为空）

bit 1: TXFIFO中的数据量是否超过TX_THRESHOLD（0: 是 1: 否）

bit 2: TXFIFO 是否满了（0: TXFIFO 没满 1: TXFIFO 已满）

bit 3: RXFIFO 是否有数据就绪（0: 尚未有数据就绪 1: 已有数据就绪）

bit 5: RXFIFO 是否满了（0: RXFIFO 没满 1: RXFIFO 已满）

bit 6（RO）: RXFIFO 数据溢出（0: 没有溢出 1: 已经溢出）

数据溢出：当接收的数据量超过 RXFIFO 的大小，SPI为了保证数据不会被覆盖，会舍弃最新接收的数据，此时溢出标志位 RO 会被置1

bit 7: 数据是否传输完毕（0: 数据传输中 1: 数据传输完毕）

寄存器: ECSPI3_STATREG
基地址: 0x2010018

3.8 ECSPI3_PERIODREG（选择时钟源、采样周期）

选择时钟源指的是选择系统高频时钟还是其他低频时钟；采样周期指的是相邻两次连续读 / 写数据之间的之间间隔，假设SPI 的时钟是 10MHz。

如果采样周期数是 0x2000，说明在上一次读 / 写完毕以后要等待 0x2000 个周期才开始下一次读 / 写。等待的时间 = (1 / 10000000) * 0x2000 = 0.0008192 s = 0.8192 ms，即连续读取数据的时间间隔为 0.8 ms

bit 21-16: 设置片选信号和第一个SPI时钟周期产生时的时间差。

bit 15: 选择时钟源。这里我们选择 SPI Clock，这里的SPI Clock 并不是系统时钟源，而是经过SPI内部分频以后得到的时钟源（0: SPI 时钟源 1: 低频时钟）

bit 14-0: 设置采样周期。相邻两次读 / 写之间的时间间隔。

寄存器: ECSPI3_PERIODREG
基地址: 0x201001C
