实验一 数字图像基本操作及基本运算

实验目的

1、掌握读、写图像的基本方法。
2、掌握 MATLAB 语言中图像数据与信息的读取方法。
3、掌握数字图像点运算方法。
4、掌握数字图像的代数运算与几何运算方法。

---

实验内容

使用 MATLAB 实现对数字图像的读取、显示、存储等操作，编写对数字图像进行点运算、直方图显示以及几何运算的程序，并分析图像的各种运算的作用。

---

实验步骤

1、熟悉 Matlab 语言中对图像数据读取，显示等基本函数：imread、imwrite、subplot、 figure、imshow、rgb2gray

• 使用 imread 函数读取 lena.jpg 图像文件，观察一下图像数据，了解一下数字图像在 MATLAB 中的处理就是处理一个矩阵。
• 将这个图像用 imshow 函数显示出来，尝试将图像的值减小 50，使用 figure 函数创建一个新的窗口，再将新的图像显示出来，观察图像颜色的变化。
• 使用 rgb2gray 函数将 lena.jpg 转换成灰度图像，记为变量 I_gray，并使用 imwrite 函数将灰度图像保存为‘lena_gray.jpg’

2、实现数字图像的线性运算、幂次变换

• 对灰度图像 I_gray 进行线性变换，分别使用 s=1.2r+1 和 s=0.3r+1 作为变换函数得到 变换后的图像，使用 subplot 以及 imshow 同时显示原图像以及变换后的图像，观察图像 灰度值的变化。
• 对灰度图像 I_gray 进行幂次变换，分别使用 s=r^1.05和 s=r^0.8作为变换函数得到变换后的图像，使用 subplot 以及 imshow 同时显示原图像以及变换后的图像，观察图像灰度值的变化。（注：MATLAB 中不能对 uint8 类型的数据计算非整数次幂，因此在进行幂次变换前需先使用 double 函数将数据类型转换为双精度类型，变换后再使用uint8函数转换为整数类型进行显示）。

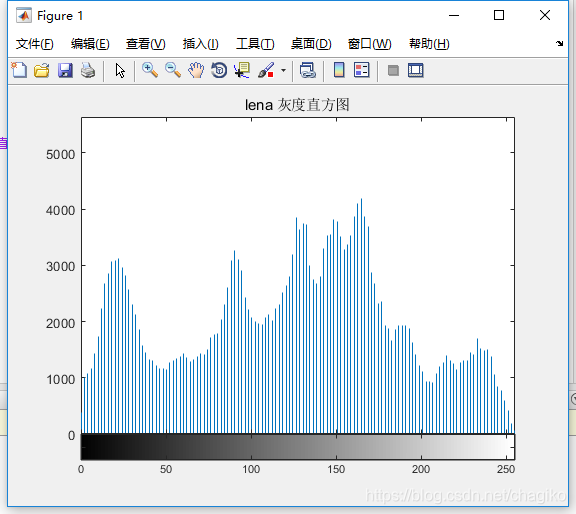

3、绘制图像的灰度直方图 使用 imhist 函数绘制 I_gray 图像的灰度直方图，灰度级数目指定为 128，并使用 title 函数将直方图的标题命名为“lena 灰度直方图”。

4、实现数字图像的缩放、旋转、转置变换

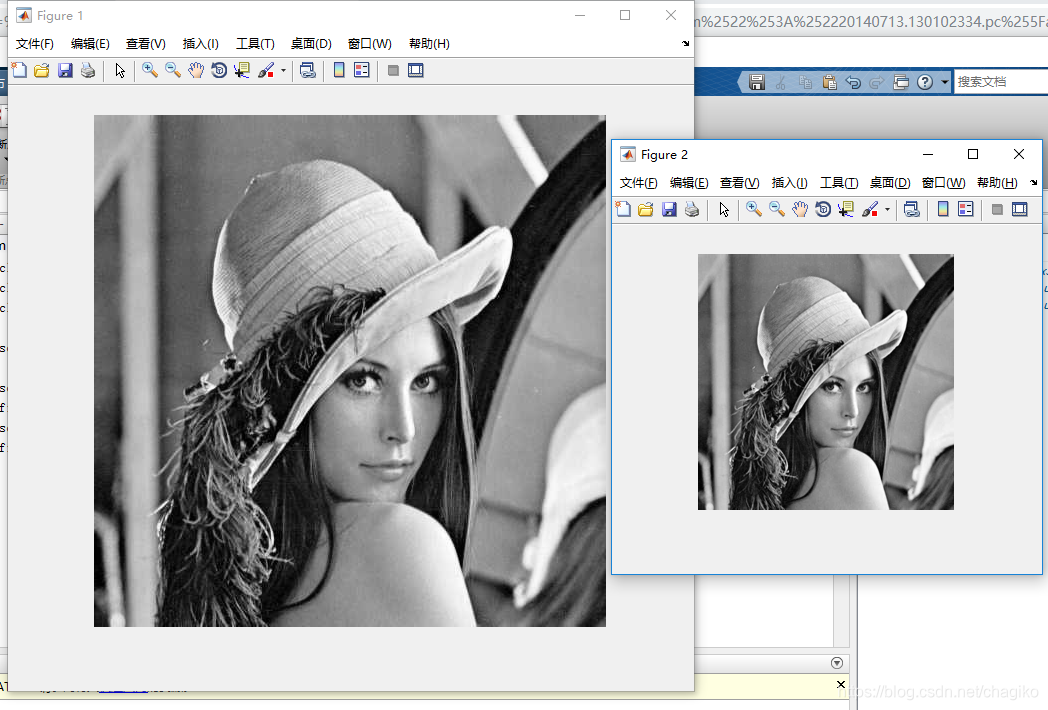

• 使用 imresize 函数将 I_gray 图像的空间分辨率缩小为原来的 1/4，即长宽各缩小为 原来的 0.5 倍，并显示缩小后的图像。

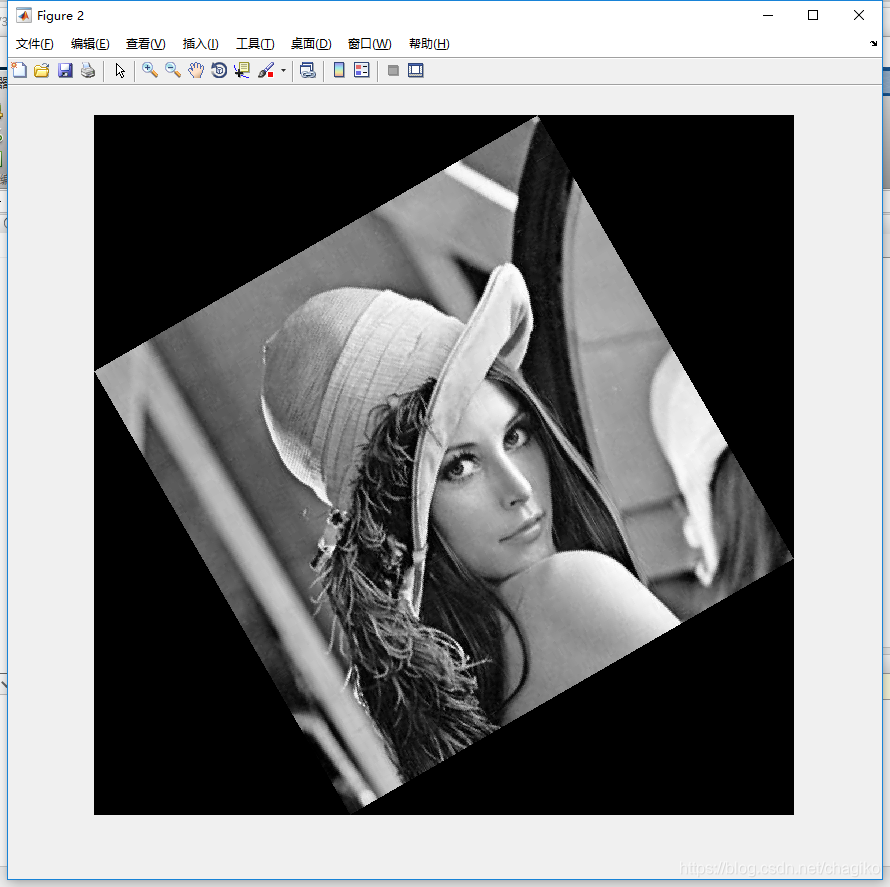

• 使用 imrotate 函数将 I_gray 图像沿逆时针方向旋转 30 度，并显示旋转后的图像。

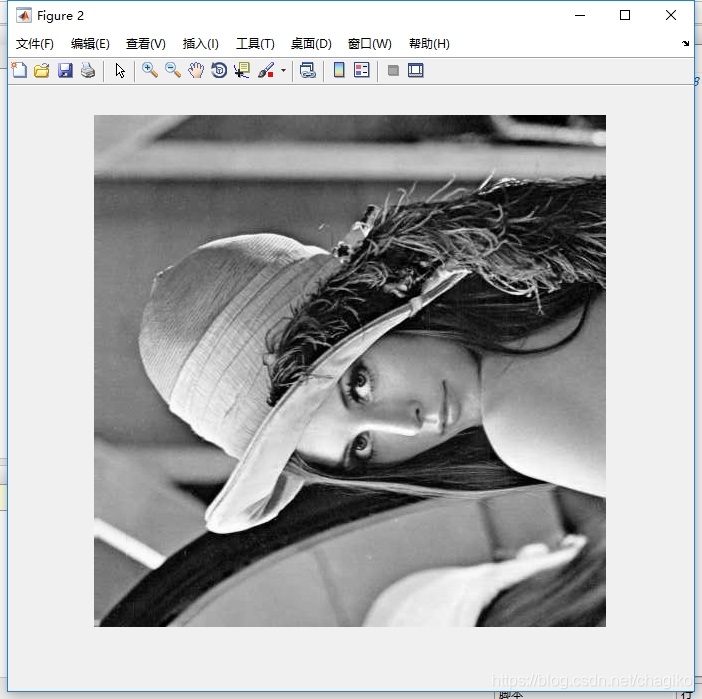

• 将 I_gray 图像进行转置，并显示转置后的图像。（注：对图像进行转置只需将表示图 像的矩阵进行转置操作即可。）

---

实验报告

按照实验内容完成各步骤，给出每个步骤的 MATLAB 程序语句以及结果截图。

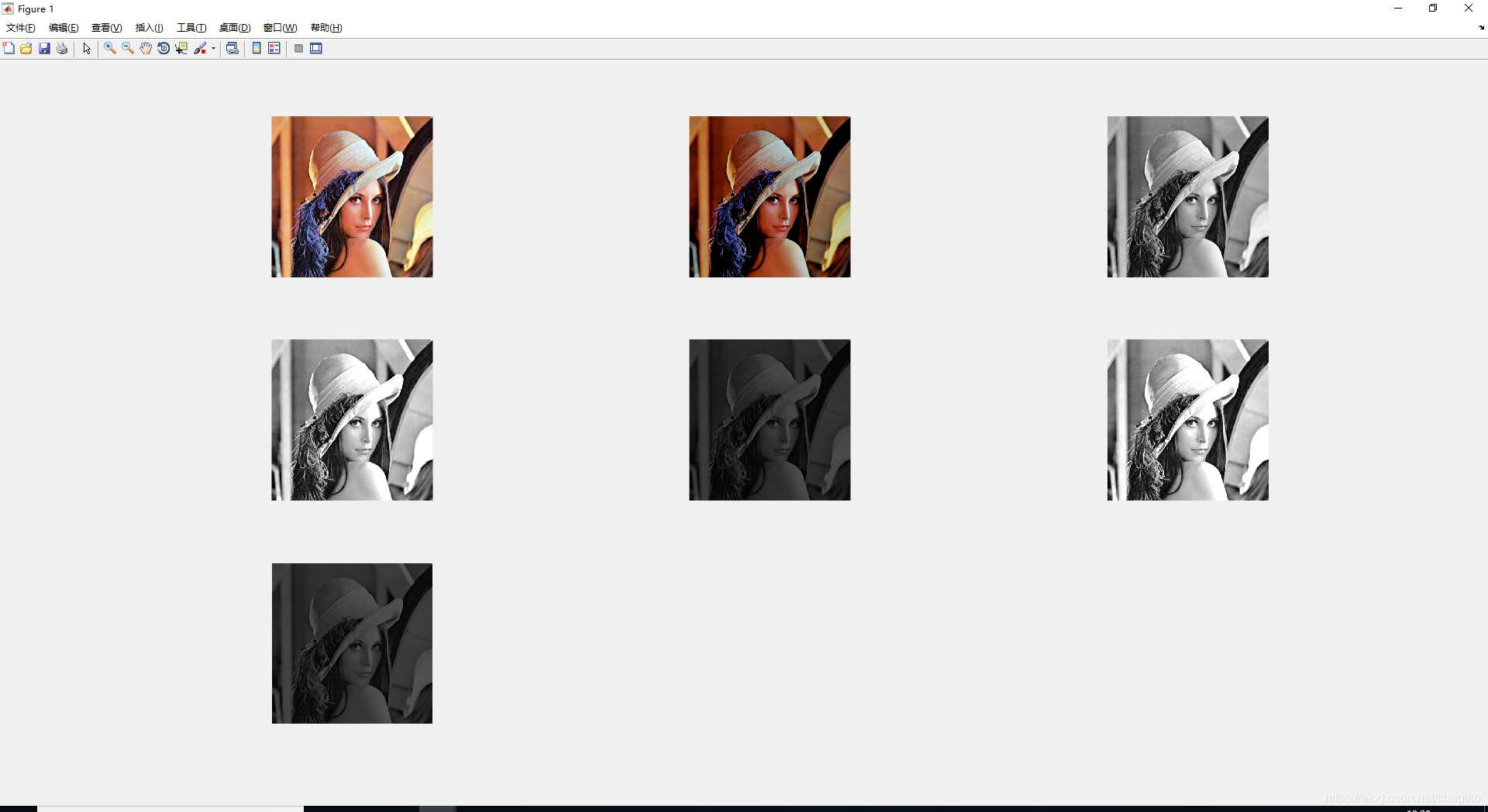

实验步骤1和2

clear all
clc
close all

%1.1 imread实现‘lena.jpg'文件的读取
scr = imread('lena.jpg');
figure(1);
subplot(3,3,1);
imshow(scr);

%
