从 0 到 1 理解 DFS 迷宫生成代码：一篇由浅入深的解析

作者：高玉涵
时间：2025.09.09 11:10
博客：blog.csdn.net/cg_i
语言：Python

引子

如果你曾好奇游戏或解谜场景中的迷宫是如何生成的，那么这篇文章将带你通过一段 Python 代码，揭开基于深度优先搜索（DFS）的迷宫生成原理。我们会从代码的整体功能入手，逐步拆解每个模块的作用，最终让你不仅能看懂代码，还能理解其背后的算法逻辑。

一、先睹为快：代码到底做了什么？

在深入代码前，我们先看最终效果（图 1-1）：运行代码后，会生成一个 60 列、40 行的随机迷宫，左上角有绿色的 “START” 标记（起点），右下角有红色的 “END” 标记（出口）。这个迷宫没有回路，只有一条唯一路径能从起点走到出口，这就是游戏中常见的 “完美迷宫”。

要实现这个效果，我们需要两个核心工具：

1. matplotlib 库：负责在电脑屏幕上绘制迷宫的墙壁、文字和标记；

2. DFS 算法（深度优先搜索）：负责随机 “打通” 墙壁，生成无回路的迷宫路径。

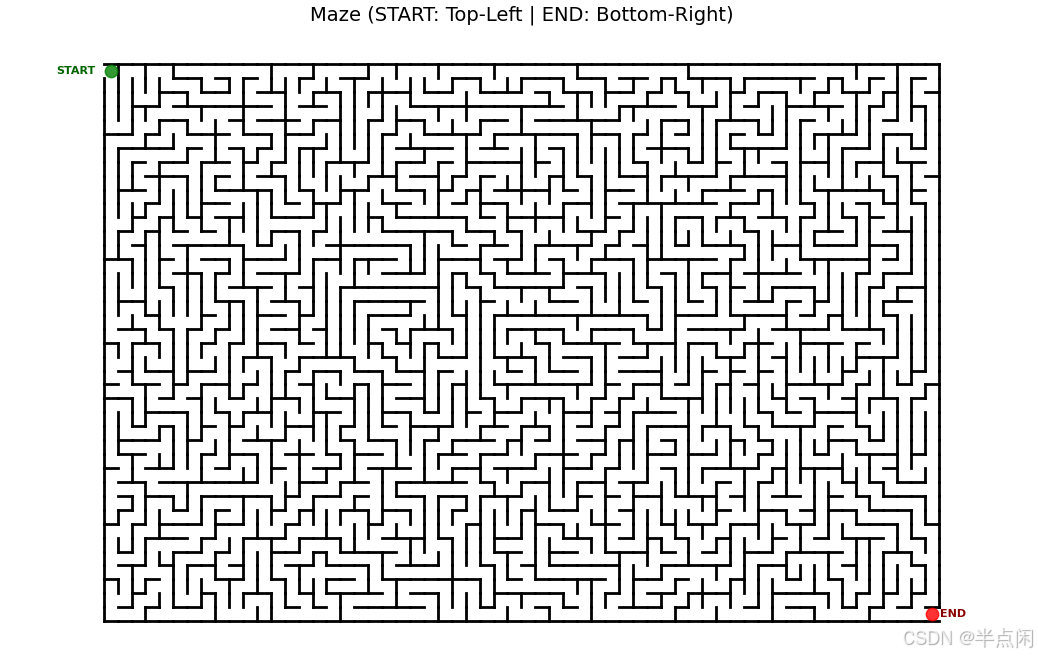

图 1-1 迷宫效果

二、基础准备：看懂开头的 “铺垫” 代码

任何程序都需要先做 “准备工作”，这份代码的开头主要是导入工具、设定迷宫大小，这些是后续所有功能的基础。

1.导入必要的库

import sys
import matplotlib.pyplot as plt
from random import randint

• sys 库：用来调整 Python 的 “递归深度”（后面会解释为什么需要）；

• matplotlib.pyplot：简称 “plt”，是画图的核心工具 —— 迷宫的墙壁、“START” 文字都靠它绘制；

• random.randint：用来生成随机数，让每次生成的迷宫路径都不一样。

2.设定迷宫大小和递归限制

WIDTH  = 60  # 迷宫宽度（一共60列小方格）
HEIGHT = 40  # 迷宫高度（一共40行小方格）
sys.setrecursionlimit(WIDTH * HEIGHT)

• WIDTH 和 HEIGHT：决定迷宫的大小，数字越大，迷宫越复杂（60x40 的迷宫有 2400 个小方格）；

• 递归限制：DFS 算法会用到 “递归”（函数自己调用自己），Python 默认的递归次数有限（1000次），这里把限制设为 “60*40=2400”，避免程序报错。

三、核心工具函数：迷宫的 “基础零件”

就像盖房子需要砖和水泥，生成迷宫也需要几个 “基础工具函数”，负责记录状态、绘制墙壁等基础操作。我们逐个拆解，每个函数都搭配实例说明。

1.记录单元格是否被访问：initVisitedList ()

迷宫是由一个个 “小方格”（称为 “单元格”）组成的（图 3-1），生成迷宫时需要知道哪些单元格已经 “探索过”。这个函数就是创建一个 “访问记录表”：

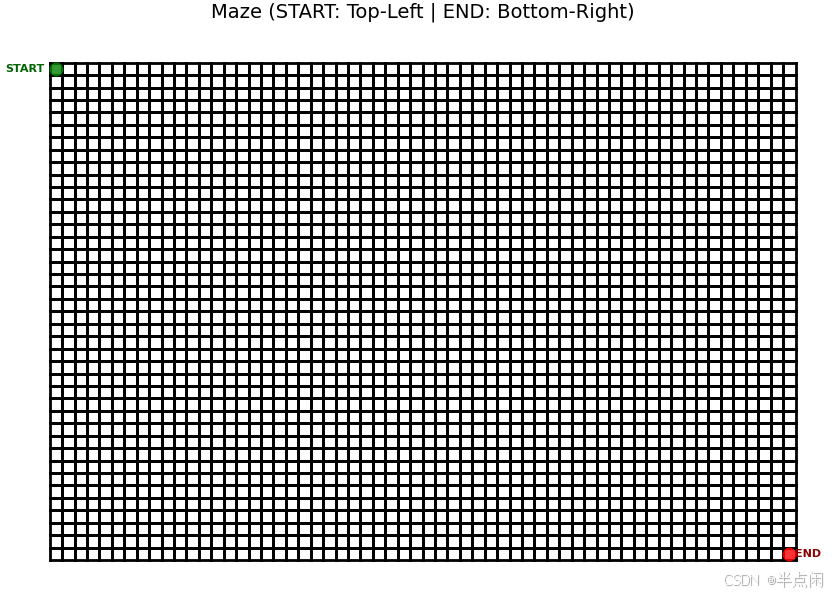

图 3-1 迷宫由小方格组成

def initVisitedList():
    """初始化访问记录列表（行优先：visited[y][x]）"""
    visited = []
    for y in range(HEIGHT):  	# 先遍历每一行（y从0到39）
        line = [False] * WIDTH  # 每一行有60个False（未访问）
        visited.append(line)
    return visited

• 实例理解：生成的visited是一个 40 行、60 列的 “表格”，visited[0][0]代表 “第 0 行第 0 列” 的单元格（左下角），初始值为False（未访问）；当我们探索过这个单元格后，会把它改成True。

• 关键提醒：这里是 “行优先” 存储，即visited[y][x]—— 先写行号y，再写列号x，不要搞反！

2.绘制和删除墙壁：drawLine () & removeLine ()

迷宫的 “墙壁” 就是一条一条的直线，这两个函数分别负责 “画墙” 和 “拆墙”：

def drawLine(x1, y1, x2, y2):
    """绘制墙壁（黑色线条，加粗2px）"""
    plt.plot([x1, x2], [y1, y2], color="black", linewidth=2)

def removeLine(x1, y1, x2, y2):
    """删除墙壁（用白色线条覆盖）"""
    plt.plot([x1, x2], [y1, y2], color="white")

• 实例理解：调用drawLine(0,0,0,1)会画一条从（0,0）到（0,1）的黑色竖线，这就是 “第 0 列第 0 行” 单元格的左边墙壁；如果调用removeLine(0,0,0,1)，会用白色覆盖这条线，看起来就像 “墙壁被拆了”（打通了路径）。

小细节：在 matplotlib 中，默认的坐标系是：原点在左下角，x 轴向右为正方向，y 轴向上为正方向。

3.获取单元格的 4 条边：get_edges ()

每个单元格都有 4 条边（上、下、左、右），这个函数用来计算每条边的两个端点坐标：

def get_edges(x, y):
    """获取单元格(x,y)的4条边（x=列，y=行）"""
    return [
        (x, y, x, y+1),       # 左边：竖线（x固定，y从y到y+1）
        (x+1, y, x+1, y+1),   # 右边：竖线（x+1固定）
        (x, y, x+1, y),       # 下边：横线（y固定）
        (x, y+1, x+1, y+1)    # 上边：横线（y+1固定）
    ]

• 核心前提：单元格（x,y）占据的区域是 “从 x 到 x+1、y 到 y+1” 的正方形（例如单元格（0,0）占据 x=0~1 、y=0~1 的区域）。

• 实例理解：以单元格（0,0）为例，调用get_edges(0,0)会返回 4 条边的坐标：

  • 左边：（0,0,0,1）——x=0 固定，y 从 0 到 1 的竖线；

  • 右边：（1,0,1,1）——x=1 固定，y 从 0 到 1 的竖线；

  • 下边：（0,0,1,0）——y=0 固定，x 从 0 到 1 的横线；

  • 上边：（0,1,1,1）——y=1 固定，x 从 0 到 1 的横线。

4.找两个单元格的公共边：getCommonEdge ()

要 “打通” 两个相邻的单元格，首先要找到它们之间的 “公共边”（也就是共用的那面墙）。这个函数就是干这个的：

def getCommonEdge(cell1_x, cell1_y, cell2_x, cell2_y):
    """获取两个相邻单元格的公共边"""
    edges1 = set(get_edges(cell1_x, cell1_y))  # 第一个单元格的边（转成集合）
    edges2 = set(get_edges(cell2_x, cell2_y))  # 第二个单元格的边（转成集合）
    common = edges1 & edges2	# 集合交集：找出两边都有的边（公共边）
    return common.pop() if common else None

• 实例理解：单元格（0,0）和（1,0）是左右相邻，它们的公共边是（1,0,1,1）—— 也就是（0,0）的右边、（1,0）的左边。找到这条边后，删除它就能打通两个单元格（图 3-2）。
• 为什么用集合？ 集合的 “交集” 操作能快速找到共同元素，比遍历列表效率更高。

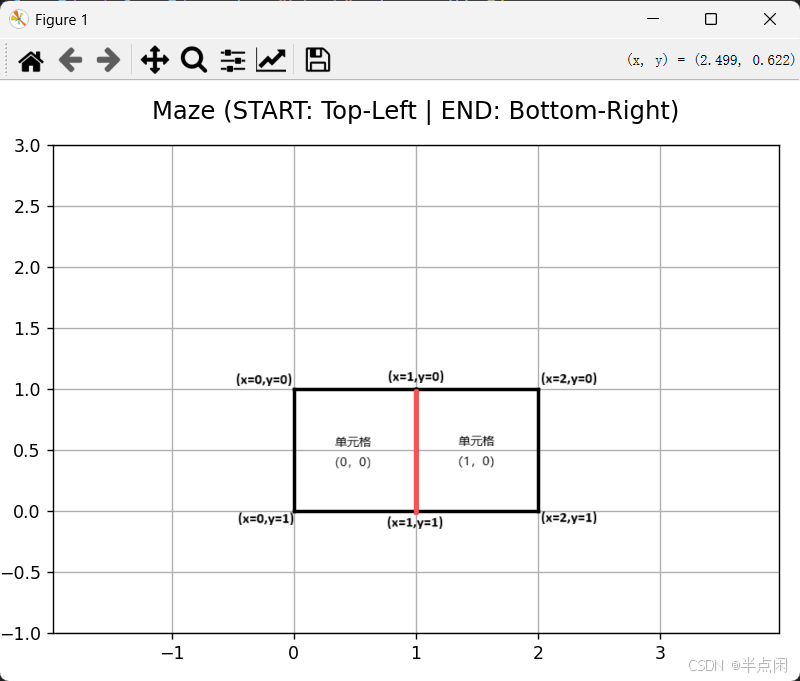

图 3-2 单元格（0,0）和（1,0）是左右相邻，它们的公共边是（1,0,1,1）

5.初始化所有墙壁：initEdgeList ()

生成迷宫前，我们需要先画好 “完整的网格”（所有单元格的所有边），之后再通过 “拆墙” 形成迷宫。这个函数用来创建所有边的集合：

def initEdgeList():
    """初始化所有边的集合（去重）"""
    edges = set()
    for x in range(WIDTH):
        for y in range(HEIGHT):
            edges.update(get_edges(x, y))  # 把每个单元格的边添加到集合
    return edges

• 关键作用：用set存储边能自动去重。例如（0,0）的右边和（1,0）的左边是同一条边，添加到集合后只会保留一次，避免重复画墙

6.验证单元格是否有效：isValidPosition ()

确保我们不会探索迷宫之外的单元格（比如 x=-1 或 x=60，这些都是无效位置）：

def isValidPosition(x, y):
    """验证单元格(x,y)是否在迷宫范围内"""
    return 0 <= x < WIDTH and 0 <= y < HEIGHT

• 实例理解：isValidPosition(59,39)返回True（60 列的 x 最大是 59，40 行的 y 最大是 39）；isValidPosition(60,0)返回False（x=60 超出了宽度）。

7.随机打乱方向：shuffle ()

为了让迷宫路径更 “随机”，每次探索前都要打乱 4 个方向（上、下、左、右）的顺序：

def shuffle(dX, dY):
    """随机打乱4个方向的顺序"""
    for _ in range(4):
        i, j = randint(0, 3), randint(0, 3)
        dX[i], dX[j] = dX[j], dX[i]
        dY[i], dY[j] = dY[j], dY[i]

• 作用：如果不打乱方向，每次都会按 “上→下→左→右” 的固定顺序探索，生成的迷宫会很规律、不好玩；打乱后，每次的探索路径都不同，迷宫更随机。

四、迷宫生成的 “大脑”：DFS 核心函数详解

DFS（深度优先搜索）是生成迷宫的核心，它的思路就像 “蒙眼走迷宫”：从起点出发，随机选一个没去过的方向走，走不通就回头换方向，直到所有单元格都走过。

1.DFS 函数完整代码

def DFS(X, Y, edgeList, visited):
    """DFS核心函数：从单元格(X,Y)开始探索"""
    # 方向偏移量：上（y+1）、下（y-1）、左（x-1）、右（x+1）
    dX = [0,  0, -1, 1]
    dY = [1, -1,  0, 0]
    shuffle(dX, dY)  # 随机打乱方向

    for i in range(4):
        nextX = X + dX[i]  # 计算下一个单元格的x坐标
        nextY = Y + dY[i]  # 计算下一个单元格的y坐标
        # 验证下一个单元格有效且未访问
        if isValidPosition(nextX, nextY) and not visited[nextY][nextX]:
            visited[nextY][nextX] = True  # 标记为已访问
            # 找到并删除公共边（打通墙壁）
            common_edge = getCommonEdge(X, Y, nextX, nextY)
            if common_edge in edgeList:
                edgeList.remove(common_edge)
            # 递归调用自己，以上一个单元格为起点继续探索
            DFS(nextX, nextY, edgeList, visited)

2.逐行拆解 DFS 逻辑（结合实例）

我们以 “起点（0,39）”（左上角，x=0，y=39）为例，一步步看 DFS 是如何工作的：

步骤 1：定义方向偏移量

dX = [0,  0, -1, 1]
dY = [1, -1,  0, 0]

• 偏移量含义：每个索引对应一个方向，通过 “当前坐标 + 偏移量” 得到下一个单元格的坐标：

索引	dX	dY	方向
0	0	1	向上
1	0	-1	向下
2	-1	0	向左
3	1	0	向右

• 实例：当前在（0,39），若选择 “向右”（索引 3），则 nextX=0+1=1，nextY=39+0=39，即下一个单元格是（1,39）。

步骤 2：打乱方向顺序

shuffle(dX, dY)

• 假设打乱后 dX 变成 [1,0,-1,0]，dY 变成 [0,1,0,-1]，则方向顺序变成 “右→上→左→下”—— 每次运行顺序都不同，保证迷宫随机性。

步骤 3：遍历每个方向，尝试探索

for i in range(4):
    nextX = X + dX[i]
    nextY = Y + dY[i]

• 循环遍历 4 个方向，计算每个方向的下一个单元格坐标。

步骤 4：验证下一个单元格是否可探索

if isValidPosition(nextX, nextY) and not visited[nextY][nextX]:

• 两个条件都满足才能探索：

  a.isValidPosition(nextX, nextY)：下一个单元格在迷宫范围内；

  b.not visited[nextY][nextX]：下一个单元格未被访问过。

• 实例：若下一个单元格是（1,39），验证结果为True（在范围内且未访问），则继续；若下一个单元格是（-1,39），验证失败，跳过该方向。

步骤 5：标记为已访问并打通墙壁

visited[nextY][nextX] = True  # 标记下一个单元格为已访问
common_edge = getCommonEdge(X, Y, nextX, nextY)  # 找公共边
if common_edge in edgeList:
    edgeList.remove(common_edge)  # 删除公共边（打通墙壁）

• 实例：标记（1,39）为True，找到（0,39）和（1,39）的公共边（1,39,1,40），从edgeList中删除这条边 —— 此时两个单元格之间的墙壁被打通。

步骤 6：递归探索下一个单元格

DFS(nextX, nextY, edgeList, visited)

• 核心逻辑：调用自己（DFS 函数），以上一个单元格（nextX, nextY）为新起点，重复上述探索过程 —— 这就是 “递归” 的魔力，自动实现 “深入探索” 和 “回溯”。

3.用 “小故事” 理解 DFS 的探索与回溯

假设迷宫是一个 “房间群”，每个房间对应一个单元格：

1. 你从 “起点房间 A”（0,39）出发，随机打开一扇门进入 “房间 B”（1,39），并锁上身后的门（标记为已访问）；
2. 在 “房间 B” 里，随机打开一扇未锁的门进入 “房间 C”（1,38），继续深入；
3. 直到走到 “房间 Z”，发现所有门都已锁上（死胡同），就原路返回 “房间 Y”，尝试其他未锁的门；
4. 重复这个过程，直到所有房间都走过 —— 此时迷宫就生成好了，没有重复路径，也没有回路。

五、最后一步：绘制迷宫并添加标记

DFS 生成迷宫后，我们需要绘制剩余的墙壁，再添加 “START” 和 “END” 标记，让迷宫更清晰易懂。这部分代码在if __name__ == "__main__":中，是程序的 “启动入口”，我们逐段拆解。

1.初始化绘图参数

首先设置绘图窗口的基本属性，确保迷宫显示效果清晰：

# 1. 初始化绘图参数
plt.figure(figsize=(12, 8))  # 设置窗口大小为12x8英寸，适配60x40迷宫
plt.axis('equal')  # 保证x、y轴刻度比例一致，避免迷宫变形（如正方形变长方形）
plt.title('Maze (START: Top-Left | END: Bottom-Right)', fontsize=14, pad=15)  # 设置标题，注明起点终点位置

• figsize=(12,8)：根据迷宫尺寸（60x40）设置窗口大小，避免迷宫显示过小或过大。
• plt.axis('equal')：核心参数 —— 如果不设置，x 轴和 y 轴的刻度比例可能不同，导致单元格变成 “长方形”，迷宫视觉上失真。
• pad=15：增加标题与迷宫之间的距离，避免拥挤。

2.初始化迷宫数据

调用前面定义的工具函数，创建 “完整网格” 和 “访问记录表”：

# 2. 初始化迷宫数据
edgeList = initEdgeList()  # 创建所有墙壁的集合（完整网格）
visited = initVisitedList()  # 创建访问记录列表（初始全为False）

3.设定起点和终点

根据matplotlib的坐标系（原点在左下角），明确迷宫的起点和终点位置：

# 3. 设定起点和终点
start_x, start_y = 0, HEIGHT-1  # 起点：左上角（x=0最左列，y=39最上行）
end_x, end_y = WIDTH-1, 0       # 终点：右下角（x=59最右列，y=0最下行）

• 关键理解：由于 y 轴向上递增，“最上行” 的 y 值是HEIGHT-1（40 行的话就是 39），“最下行” 的 y 值是 0，这和我们直观的 “上高下低” 认知一致。

4.从起点开始执行 DFS 生成迷宫

标记起点为已访问，然后调用 DFS 函数开始探索和打通迷宫：

# 4. 从起点开始DFS生成迷宫
visited[start_y][start_x] = True  # 标记起点为已访问（避免重复探索）
DFS(start_x, start_y, edgeList, visited)  # 以起点为中心开始DFS探索

• 这里必须先标记visited[start_y][start_x] = True，否则 DFS 可能会重复判断起点是否 “未访问”，导致逻辑混乱。

5.设置入口和出口（删除边界墙壁）

迷宫需要 “能进能出”，因此要删除起点和终点的边界墙壁，形成入口和出口：

# 5. 设置入口和出口（删除边界墙壁，与标记匹配！）
# 起点入口：删除左上角单元格的左边墙壁
start_left_edge = (start_x, start_y, start_x, start_y+1)
edgeList.discard(start_left_edge)  # 用discard避免边不存在时报错
# 终点出口：删除右下角单元格的右边墙壁
end_right_edge = (end_x+1, end_y, end_x+1, end_y+1)
edgeList.discard(end_right_edge)

• 为什么用discard而不是remove？ 如果由于某种原因（如 DFS 已删除）边不在edgeList中，remove会报错，而discard会静默忽略，程序更稳健。
• 入口逻辑：起点(0, 39)的左边墙壁是(0, 39, 0, 40)，删除它后，外部可以通过这个缺口进入迷宫。
• 出口逻辑：终点(59, 0)的右边墙壁是(60, 0, 60, 1)，删除它后，迷宫内部可以通过这个缺口到达外部。

6.绘制迷宫墙壁

遍历edgeList中剩余的边，用黑色线条绘制出来 —— 这些边就是迷宫的 “墙壁”：

# 6. 绘制迷宫墙壁
for edge in edgeList:
    drawLine(edge[0], edge[1], edge[2], edge[3])

• 此时edgeList中只保留了未被 DFS 删除的边，绘制后就形成了迷宫的路径和墙壁。

7.标记 “START” 和 “END”（核心可视化优化）

为了让迷宫的起点和终点一目了然，我们添加文字标注和彩色圆点标记：

(1）标记起点 “START”（左上角）

# （1）起点标记：左上角（start_x=0, start_y=39）
# 文字标注：迷宫左侧，绿色加粗（绿色代表“开始”“安全”）
plt.text(
    x=-2,  # 位置在迷宫左边2个单位，避免遮挡迷宫
    y=start_y + 0.5,  # 与起点单元格垂直居中对齐（单元格中心y坐标=start_y+0.5）
    s='START',
    ha='center',  # 文字水平居中
    va='center',  # 文字垂直居中
    fontsize=8,
    color='darkgreen',
    fontweight='bold'
)
# 绿色圆点：标记在起点单元格中心（增强视觉识别）
plt.scatter(
    x=start_x + 0.5,  # 单元格水平中心（x坐标=start_x+0.5）
    y=start_y + 0.5,  # 单元格垂直中心（y坐标=start_y+0.5）
    color='green',
    s=80,  # 圆点大小（数值越大，圆点越大）
    alpha=0.8,  # 透明度（0.8既醒目又不遮挡墙壁）
    zorder=5  # 层级优先级（5确保圆点在墙壁上方显示，不会被遮挡）
)

（2）标记终点 “END”（右下角）

# （2）出口标记：右下角（end_x=59, end_y=0）
# 文字标注：迷宫右侧，红色加粗（红色代表“终点”“目标”）
plt.text(
    x=WIDTH + 1,  # 位置在迷宫右边1个单位
    y=end_y + 0.5,  # 与出口单元格垂直居中对齐
    s='END',
    ha='center',
    va='center',
    fontsize=8,
    color='darkred',
    fontweight='bold'
)
# 红色圆点：标记在出口单元格中心
plt.scatter(
    x=end_x + 0.5,
    y=end_y + 0.5,
    color='red',
    s=80,
    alpha=0.8,
    zorder=5
)

• 单元格中心计算：任何单元格(x, y)的中心坐标都是(x + 0.5, y + 0.5)，这是确保圆点精准落在单元格中心的关键。
• zorder=5：matplotlib默认按绘制顺序确定层级，设置zorder可以强制让圆点在墙壁上方显示，避免被黑色墙壁遮挡。

8.隐藏坐标轴，优化视觉效果

删除 x 轴和 y 轴的刻度与线条，让迷宫更整洁：

# 8. 隐藏坐标轴，让迷宫更整洁
plt.axis('off')

9.显示迷宫

完成所有绘制后，弹出窗口显示最终的迷宫：

# 9. 显示迷宫
plt.tight_layout()  # 自动调整布局，避免文字标注被窗口边缘截断
plt.show()

• plt.tight_layout()：解决文字标注（如 “START”“END”）可能被窗口边缘遮挡的问题，确保所有元素都能完整显示。

六、总结

DFS 迷宫生成的本质是 “先建全网格，再通过随机探索拆墙”：通过工具函数搭建基础框架，DFS 算法负责随机生成无回路路径，可视化模块将逻辑转化为直观图形。整个过程既体现了算法的严谨性，也通过可视化降低了理解门槛，是学习递归、DFS 算法及可视化编程的经典案例。
