使用CM1241实现MODBUS_RTU主站将数组内容送往其他设备。

一个朋友需要在追溯系统中，需要采集若干个S7-1200运行数据，通过485接口送往串口交换机。

因为他不熟悉通讯操作，我来操刀简单的完成。

PLC使用的S7-1200 DC/DC/RLY (1214C 版本4.2)214-1HG40-0XB0，模块采用CM1241(485/422 版本2.2) 241-1CH32-0XB0。

首先组态系统，设置PLC的IP地址和自己计算机一个网段（192.168.1.15），设置启动系统存储器字节（M1）和时钟存储器字节（M0），这样程序中可是用一些特殊标志（比如1S脉冲和第一次扫描等等），设置上电启动方式为暖启动-RUN模式方便调试。

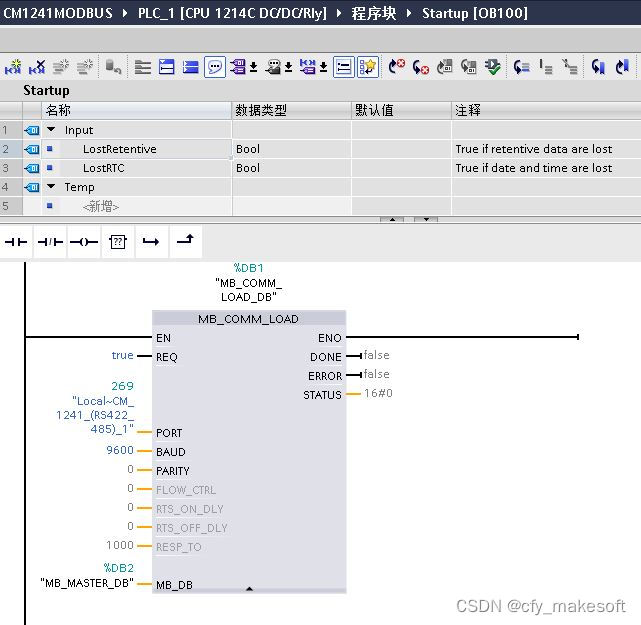

新建OB块（STARTUP OB100），添加MB_COMM_LOAD初始化指令，注意版本选择2.x版本，指令表上的区分2.x版本是全部大写字母构成，4.x版本库是由大写字母冠头的指令，不能使用。

PORT端口在选择框中选用1241模块，MB_DB选择在下一步程序中使用的MB_MASTER中的DB块，暂时可以留空等后面添加，OB100为系统上电第一次扫描初始化的组织块。

新建一个数据块，用于存放传递给其他设备的数据

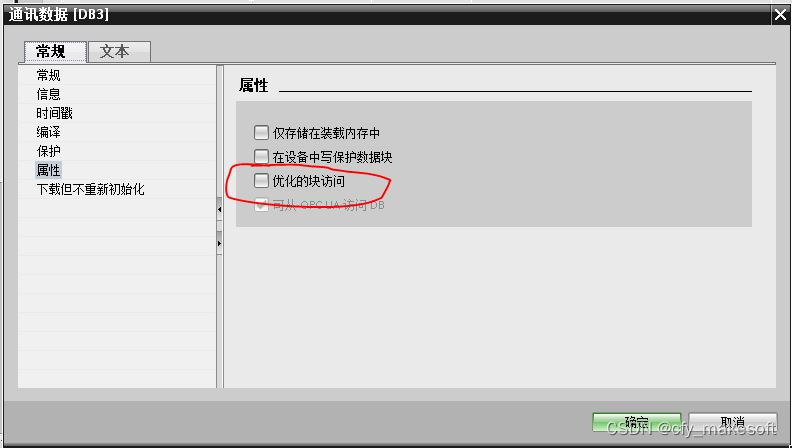

 数据块需要去掉优化选项，这样数据的顺序个格式不会被优化而发生的错误。

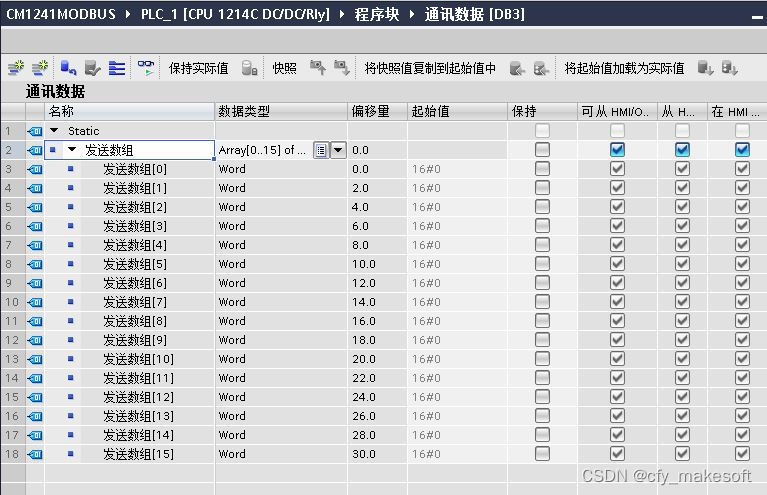

设置好数组，因为MODBUS保持寄存器是16BIT数据，所以需要设置为WORD类型。

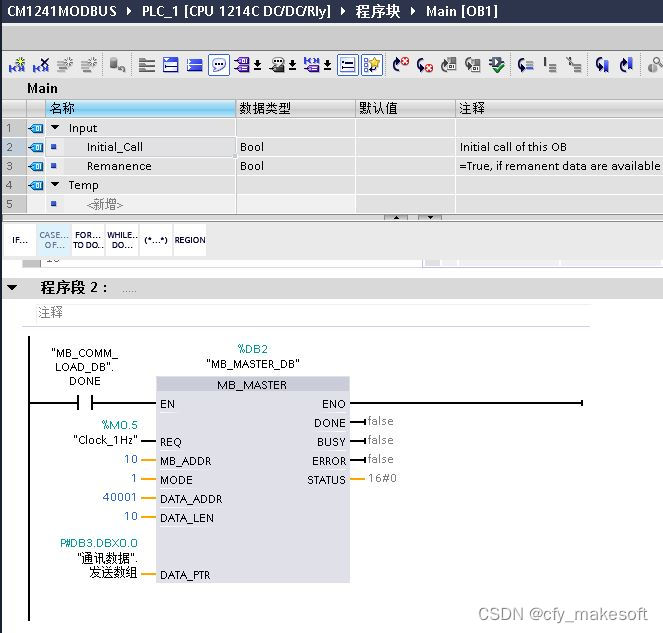

在MAIN（OB1）中添加 MB_MASTER指令

 EN选择初始化完成位MB_COMM_LOAD_DB.DONE，发送周期这里定义为1秒，模式选择1即写模式，按照从站地址定义MB_ADDR，按照从站目标区域定义DATA_ADDR，按照需要传输的长度定义DATA_LEN，数据指针指向上一步建立数据块中的数组。

写入测试数据

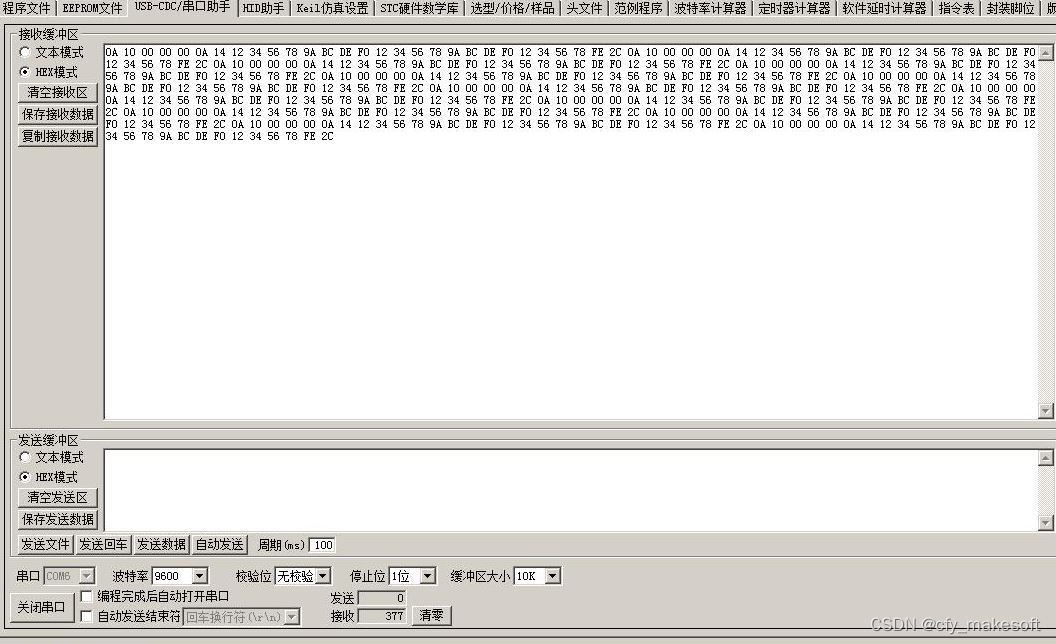

下载运行测试，看到1241状态灯TX周期闪烁，串口助手数据完美接收，一切OK。

若有误导之处欢迎共同探讨(xhbwork@126.com)......
