OSPF实验

一、实验要求
1、R1-R3为区域0,R3-R4为区域1;其中R3在环回地址在区域1;
2、R1、R2各有一个环回口;
3、R1-R3中,R3为DR设备,没有BDR;
4、R4环回地址固定4.4.4.4/24 ,其他网段使用192.168.1.0/24进行合理分配;
5、R4环回不宣告,保证全网可达,保证更新安全,避免环路,减少路由条目

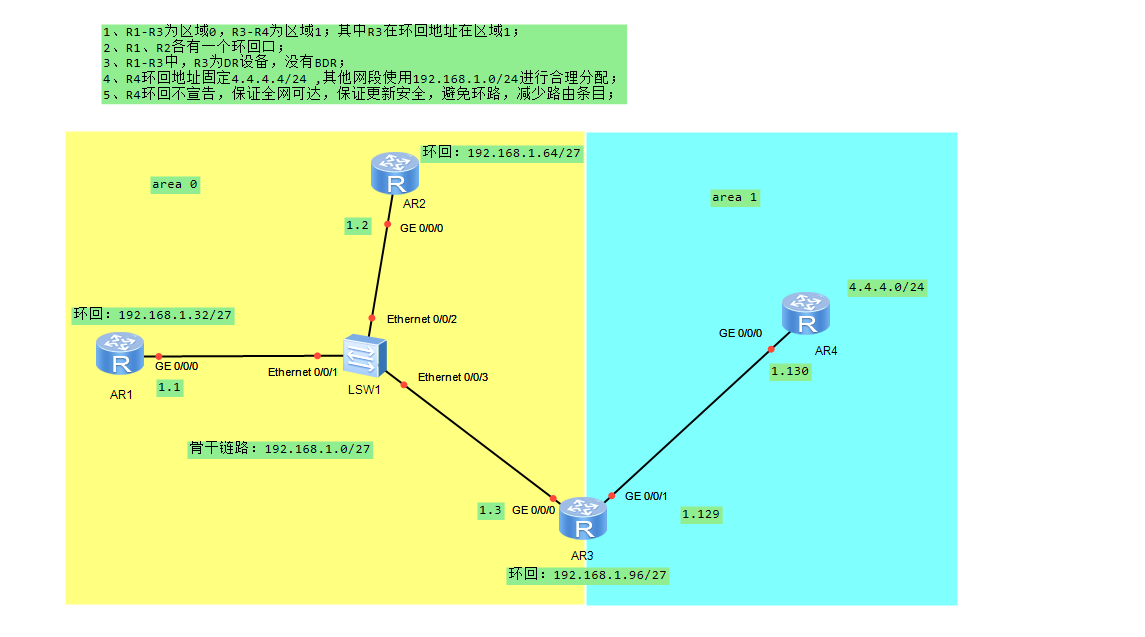

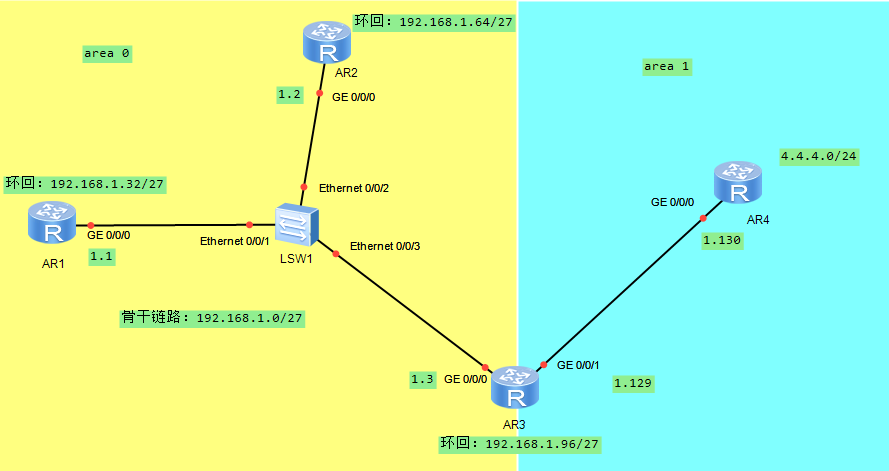

二、实验图
在这里插入图片描述
三、实验步骤
1.ip地址划分
在这里插入图片描述
2.配置环回
r1:

[r1]int LoopBack0
[r1-LoopBack0]ip address 192.168.1.33 27

r2:

[r2]int LoopBack0
[r2-LoopBack0]ip address 192.168.1.65 27

r3:

[r3]int LoopBack0
[r3-LoopBack0]ip address 192.168.1.97 27

r4:

[r4]int LoopBack0
[r4-LoopBack0]ip address 4.4.4.4 24

3.配置骨干
3.1配置各个接口ip
r1:

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 27

r2:

[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip address 192.168.1.2 27

r3:

[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]ip address 192.168.1.3 27
[r3-GigabitEthernet0/0/0]int g0/0/1
[r3-GigabitEthernet0/0/1]ip address 192.168.1.129 27

r4:

[r4]int g0/0/0
[r4-GigabitEthernet0/0/0]ip address 192.168.1.130 27

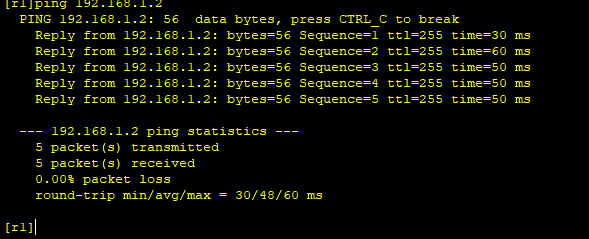

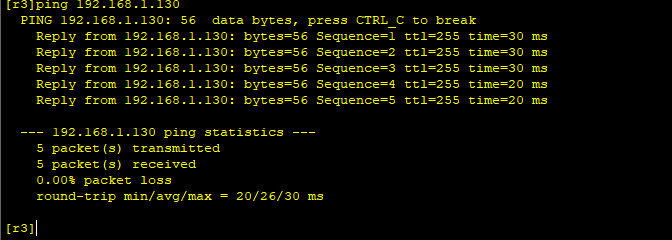

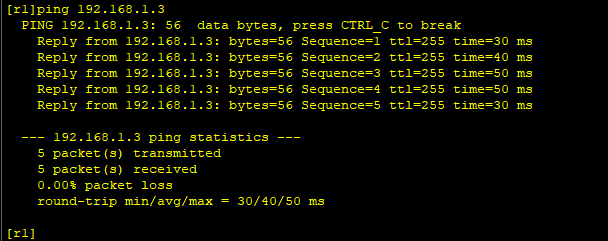

3.2检查骨干之间能否ping通
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
4.使用OSPF将剩余半径互通
r1:

[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]area 0
[r1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

r2:

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

r3:

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 192.168.1.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 192.168.1.97 0.0.0.0

r3:
区域0宣告:

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 192.168.1.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 192.168.1.97 0.0.0.0

区域1宣告:

[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]network 192.168.1.129 0.0.0.0

r4:

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 1
[r4-ospf-1-area-0.0.0.1]network 192.168.1.130 0.0.0.0

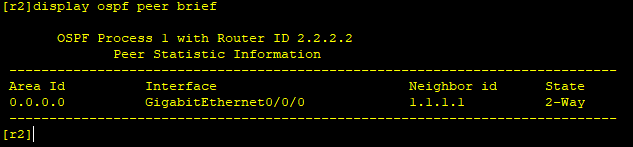

5.查看邻居表–r3

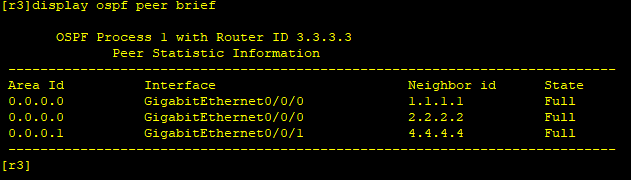

[r3]display ospf peer brief

在这里插入图片描述

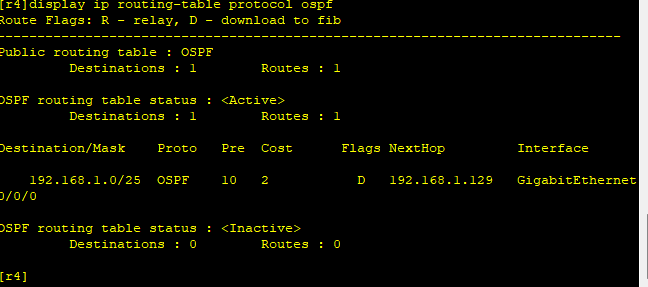

6.查看邻居表–r4

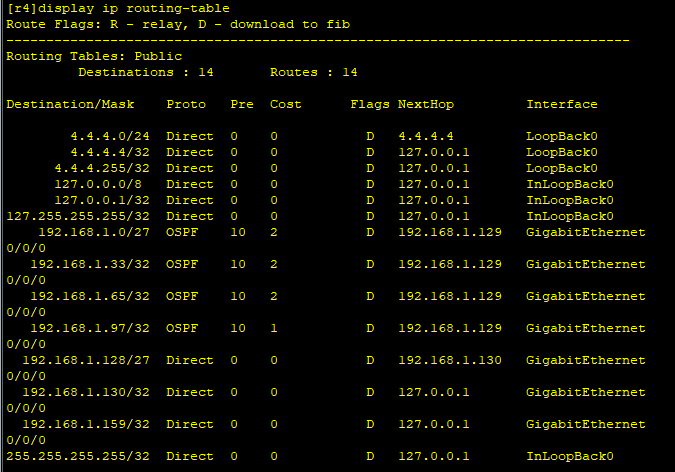

[r4]display ip routing-table

在这里插入图片描述
7.查看DR、BDR关系

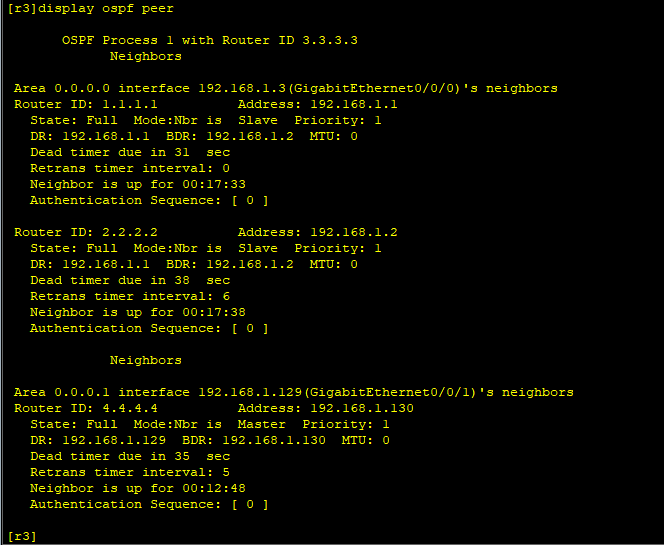

[r3]display ospf peer

在这里插入图片描述
8.根据题目要求更改r1、r2,优先级为0,即可实现题目的要求
r1:

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ospf dr-priority 0

r2:

[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ospf dr-priority 0

回到r3上检查结果

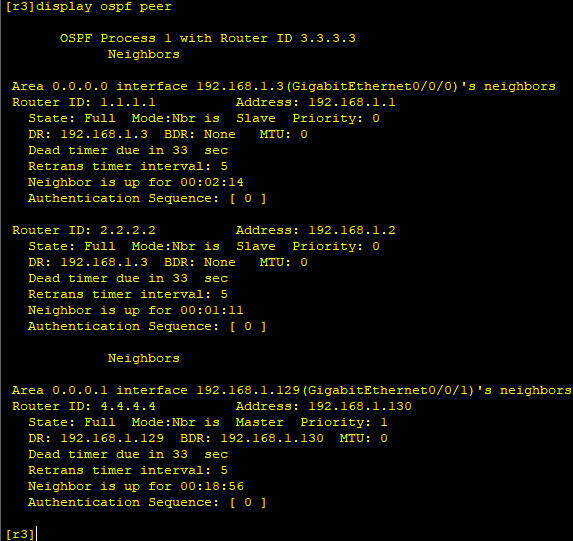

[r3]display ospf peer

由表可知,r3为DR,实现题目要求

在这里插入图片描述
9.把r4当成边界,往里面发布缺省
发布通告,缺省往r4来

[r4]ospf 1
[r4-ospf-1]default-route-advertise always

在r3上检查路由表

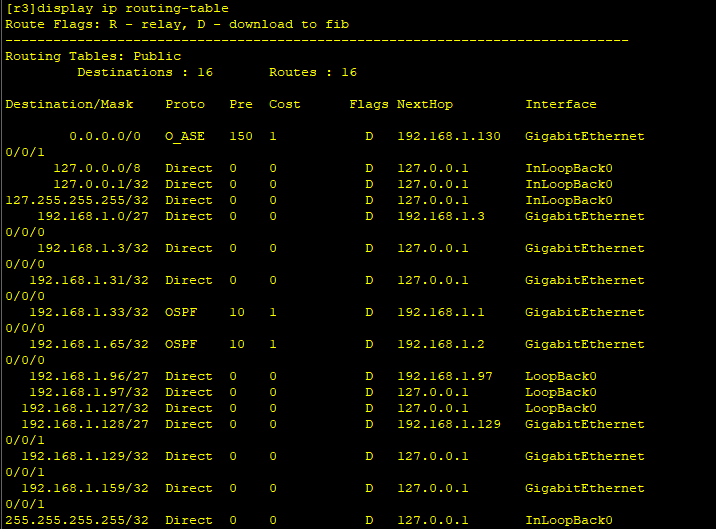

[r3]display ip routing-table

有r3表中可以看出ospf生成的缺省路由的下一条指向r4
在这里插入图片描述

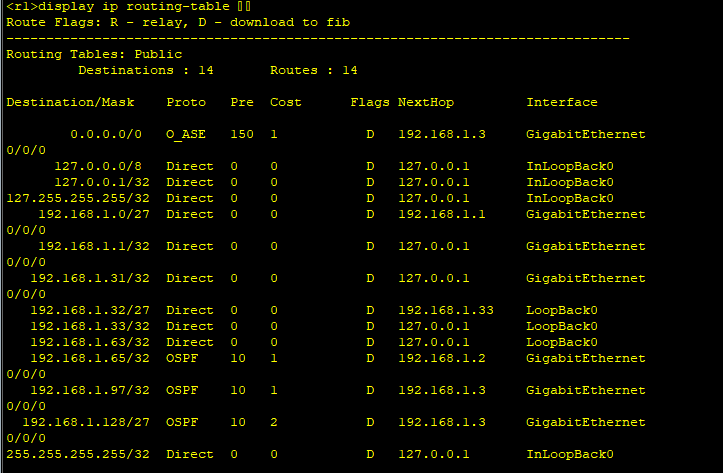

同理,在r1和r2的表中会发现缺省指向r3
在这里插入图片描述

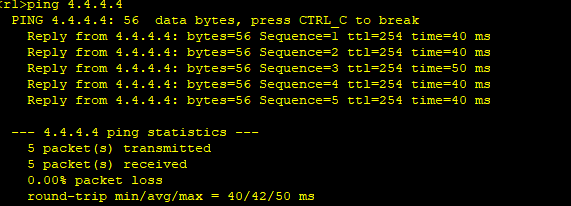

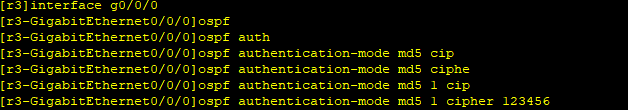

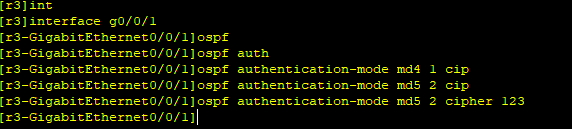

10.保障更新安全,在r1上做认证
在r1上创建认证
在这里插入图片描述

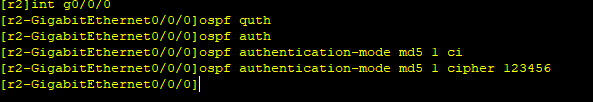

r2:
在这里插入图片描述
在这里插入图片描述
r3:
在这里插入图片描述
在这里插入图片描述

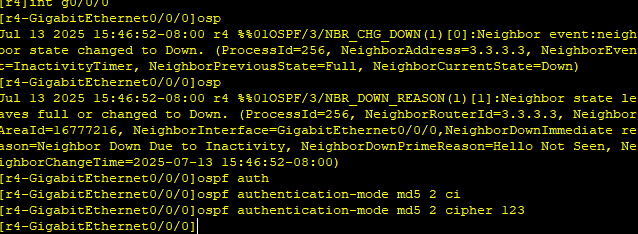

r4:
在这里插入图片描述
11.减少路由条目数量,由于不支持接口汇总,所以进行区域汇总
在r3上将区域0的路由进行汇总
在这里插入图片描述
在这里插入图片描述
12.避免环路,在r3上写入空接口
在这里插入图片描述
