光伏箱式开关站智能通风防凝露一体化监测系统技术改造方案

存在问题、现状分析

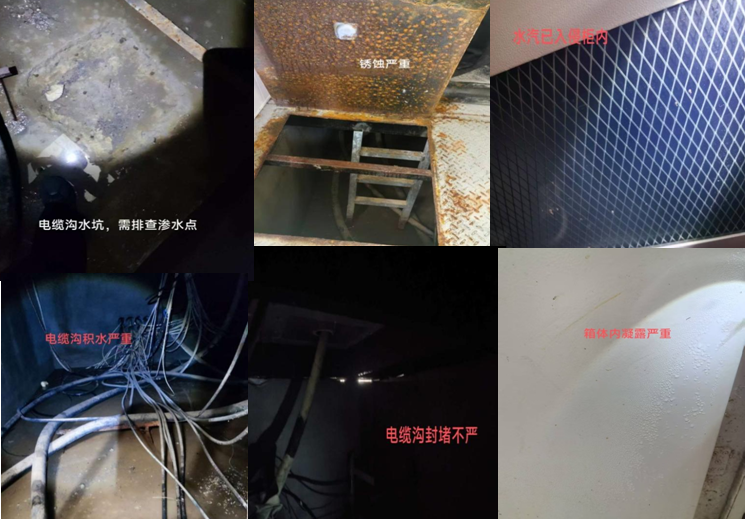

光伏箱式开关站室内及电缆沟内潮湿，这是引发凝露污闪故障的重要原因。室内常年不通风室内温度高，导致室外高温高湿空气及尘埃侵入室内，有害气体积聚严重等不良安全隐患。

目前常规均采用空调、除湿机、电加热器、排风机等环境辅助控制方式，但这些组合设备相互独立、功能简单叠加，以致能耗重叠、效率低下，效能相互抵消，增加了投资和运维成本，且无法根治由不良环境因素造成的电力设备故障。

现有开关室控制设备运行环境主要是采用空

光伏箱式开关站智能防凝露系统方案

光伏箱式开关站智能防凝露系统方案计划在一次设备室（箱体）加装一套辅助环境监测与联动系统，包含室内、电缆沟环境温湿度点位3个、水浸点位2个，HT500环境采集主机1套，通过主机采集本地温湿度、水浸等环境数据，监测现场放凝露系统实时数据变化情况，接入现场视频画面数据，执行温湿度、凝露变化联动与记录，实现箱体实时环境与远程无人值守综合监控，提高巡检与运维效率。

光伏箱式开关站智能防凝露系统方案计划在一次设备室（箱体）加装一套防凝露系统，从户外取风，环控主机对室内控温控湿防凝露，在两台辅机底部加装送风弯头将室内与电缆沟内温湿度一体化控制。

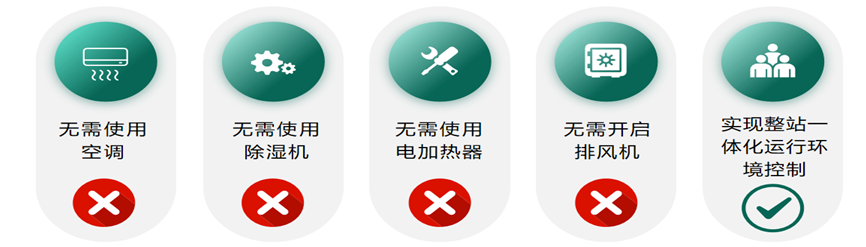

在无须使用空调的情况下对站内温湿度控制，电缆层装有防雨防虫百叶窗排风口，系统安装完成后能解决通风开关柜降温防凝露污闪、噪音及室内空气不洁等影响电气设备安全运行的诸多问题。

系统技术指标

序号	项目	指标
1	额定电压	AC220V
2	输入功率	300W
3	箱内温度可控范围	40℃
4	箱内湿度可控范围	80%
5	箱内空气含氧量	＞20%
6	系统噪音	＜50dB
7	箱内粉尘浓度	＜0.25mg/m³

系统优势

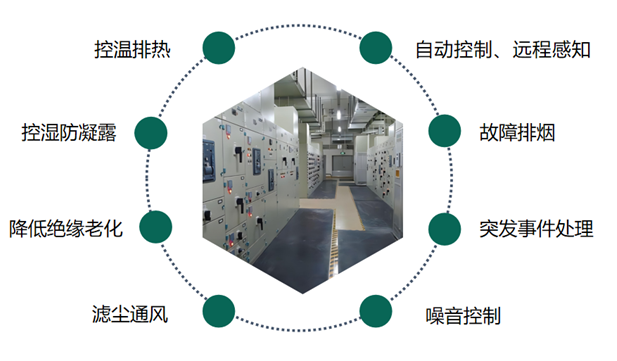

• 综合功能强大

该系统提供了整体环境控制解决方案，通过计算机统一进行整合系统采用全自动控制模式，无需人工干预。

• 变电站实施方便快捷、通用性强

按模块式配置，采用装配式、模块化设计的成熟方案，以适应各类不同新建变电站的安装、使用。也适合对老变电站技术改造，确保无需改变原有的建筑结构和设备排列、改造全过程无需停电，为该系统大范围推广奠定了坚实的基础。

• 系统实现了“信息”和“电气”两大安全

信息安全，系统采取了有效的屏蔽措施，通过EMC专项检测。

电气安全，系统主机各项指标均符合国家标准，并取得CCC证书。

• 实现智能通风系统与变电站底层数据库联动

通过数据通讯向变电站控制系统提供各项实时数据并加以自动处理，实现设备故障缺陷主动防御，有效降低变电站的安全风险。

• 符合可持续发展趋势要求

该系统作为整体解决配电站封闭环境的多种问题的新型节能装置，在可持续发展方面为变电站建于地下或紧凑型户内布置创造条件，有利于开发和利用地下空间，缓解配电设施建设与民争地、优化土地资源的利用。
