基础经济型配电室---动力环境监控系统的典型配置

基础经济型配电室动力环境监控系统的典型配置主要围绕实现基本的环境参数监测、设备状态监测以及控制功能展开,以下是具体配置介绍:

1、传感器

温湿度传感器:用于实时监测配电室内的温度和湿度。一般根据配电室房间面积,大概每30平方米安装1只,以确保能准确反映室内整体温湿度情况。工作温度在-40.0℃~99.9℃,工作湿度在0%RH~99%RH的产品。

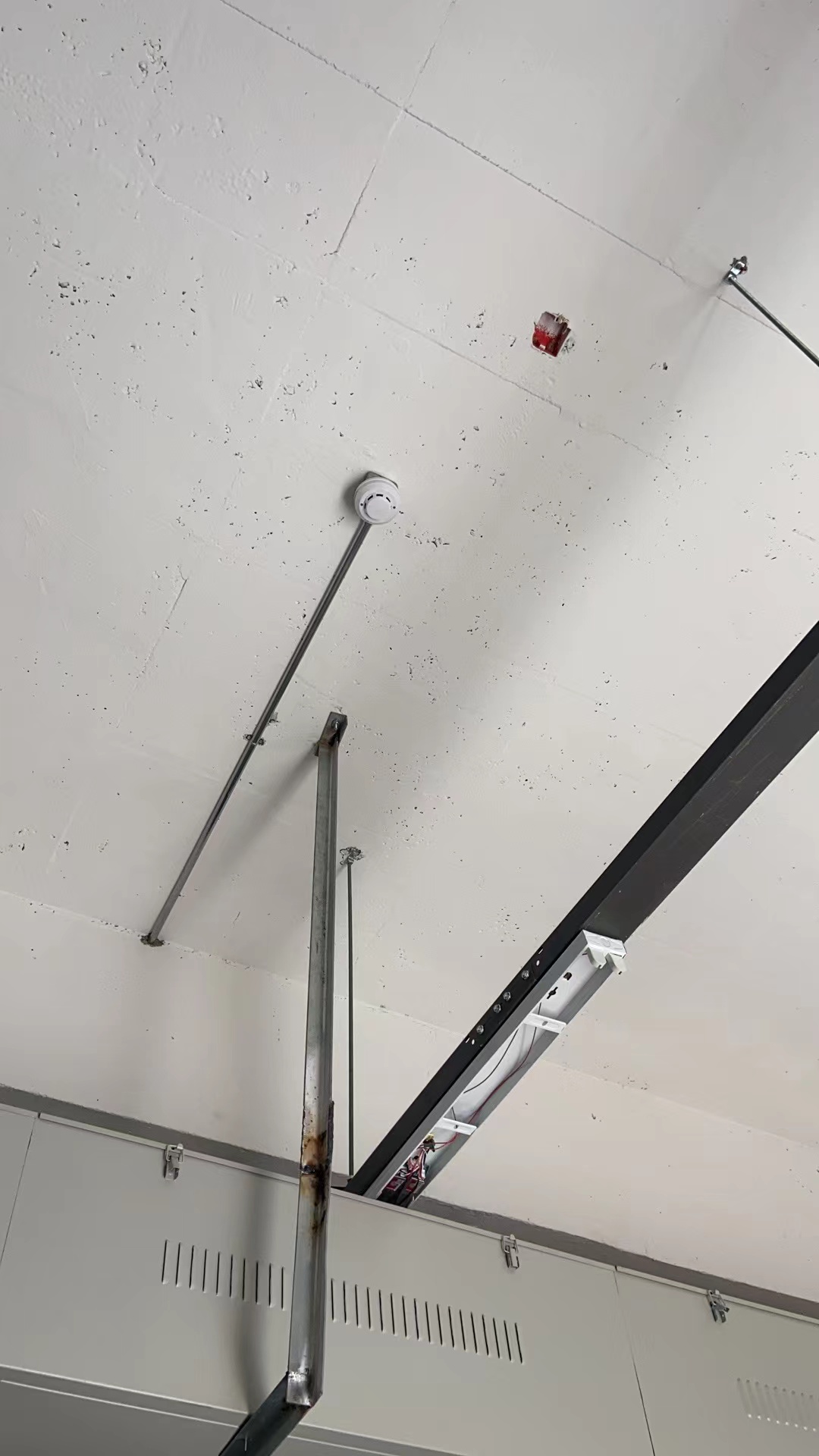

烟雾传感器:采用光电式烟雾传感器,当配电室内有烟雾出现时能及时检测到。其电源正极DC 12V,继电器输出为常开触点,一旦检测到烟雾,可通过继电器触发报警信号。

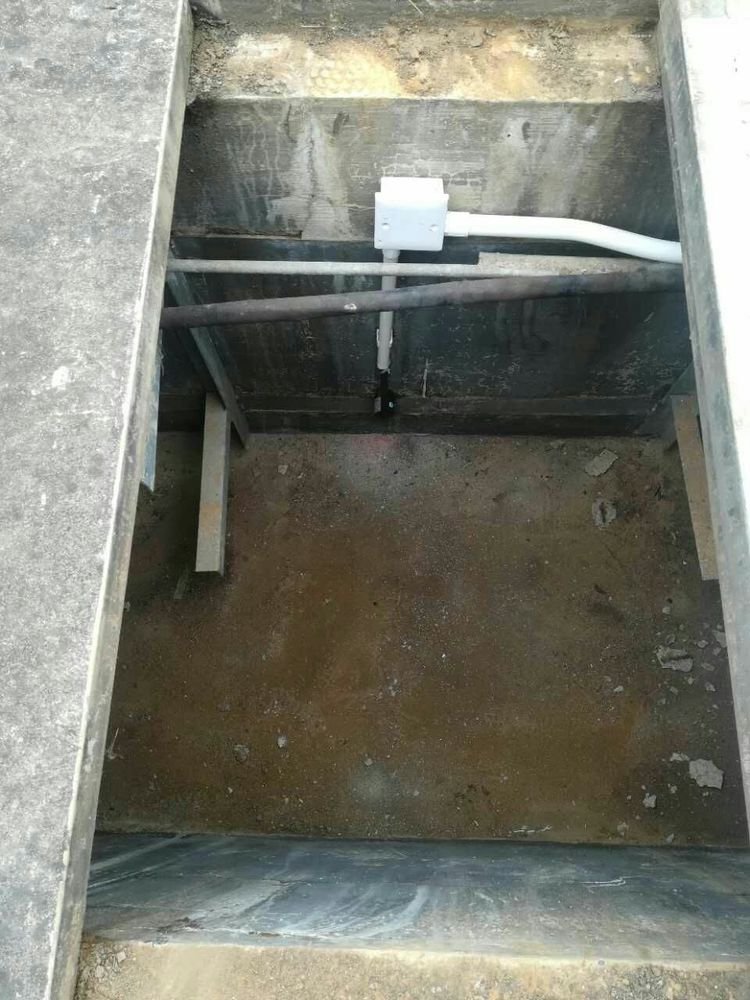

水浸传感器:可选用水浸传感器,用于监测电缆沟、电缆夹层等易积水区域。工作电源为DC 10 - 30V,工作温度-20℃~ +60℃,工作湿度0%RH~80%RH,响应时间为1s,继电器输出常开触点,当检测到水浸时迅速发出告警。

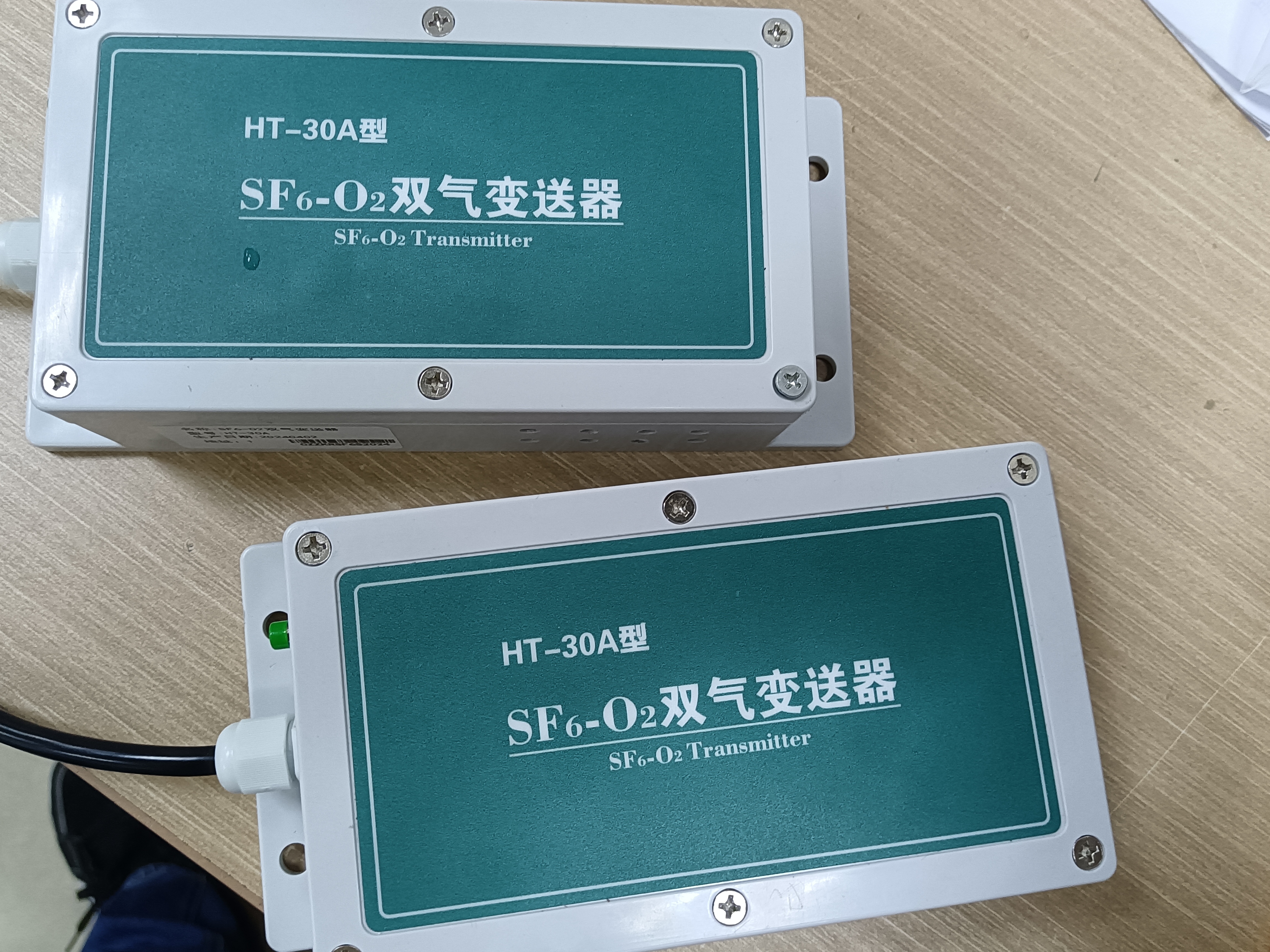

气体传感器(可选):如果配电室内有六氟化硫(SF6)设备,可配置SF6传感器,按GIS室内每30平方米配置1台,并接入SF6主机,SF6主机应提供通信协议和通信接口以便接入平台,用于监测SF6气体浓度,防止气体泄漏造成安全隐患。

2、监测设备

摄像机:选择网络高清摄像机,包括云台球机和枪机,用于对配电房现场环境进行视频图像监控,可在配电室的主要通道、设备区域等关键位置安装,保证无监控死角,能清晰捕捉到室内的人员活动和设备运行情况。

硬盘录像机:用于存储摄像机拍摄的视频数据,可根据需要选择合适的存储容量和录像保存时间,以便在需要时查看历史视频记录,辅助分析事件原因。

3、控制设备

灯光控制模块:实现对配电室内灯光的远程控制,可根据需要设置定时开关或根据环境亮度自动控制灯光的开启和关闭。

除湿机控制模块:当湿度传感器检测到室内湿度过高时,通过除湿机控制模块自动启动除湿机,降低室内湿度,保持环境干燥,防止设备受潮。

风扇控制模块:连接风扇,可根据温度传感器的监测数据,在配电室温度过高时自动启动风扇,加强通风散热。

智能空调控制模块:对配电室内的空调进行远程控制,根据设定的温度值自动调节空调的运行模式和温度,维持室内温度在合适的范围。

4、管理平台

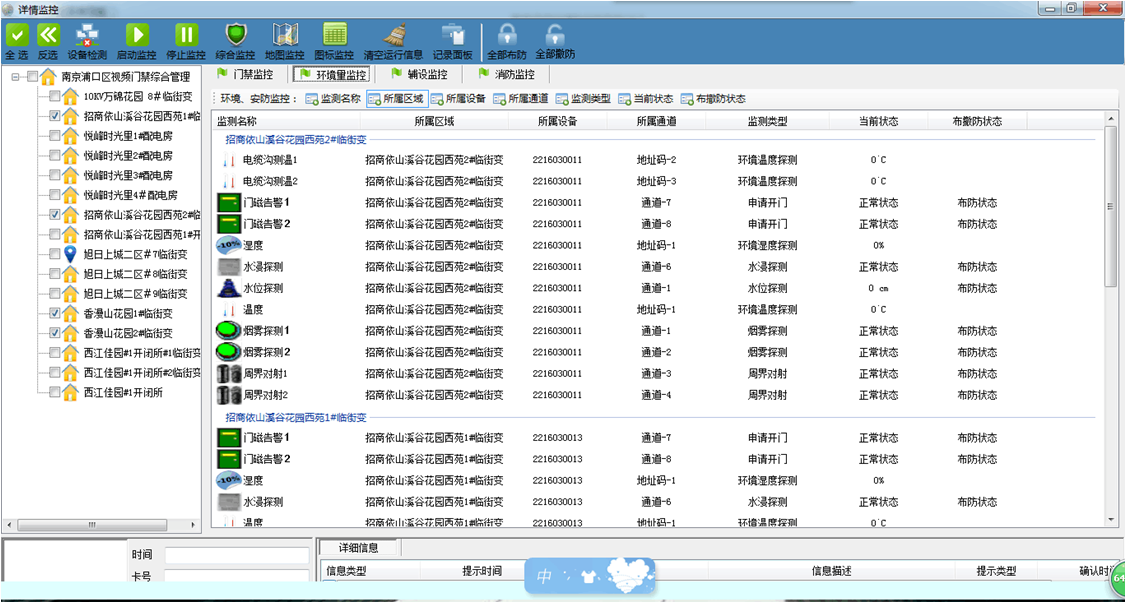

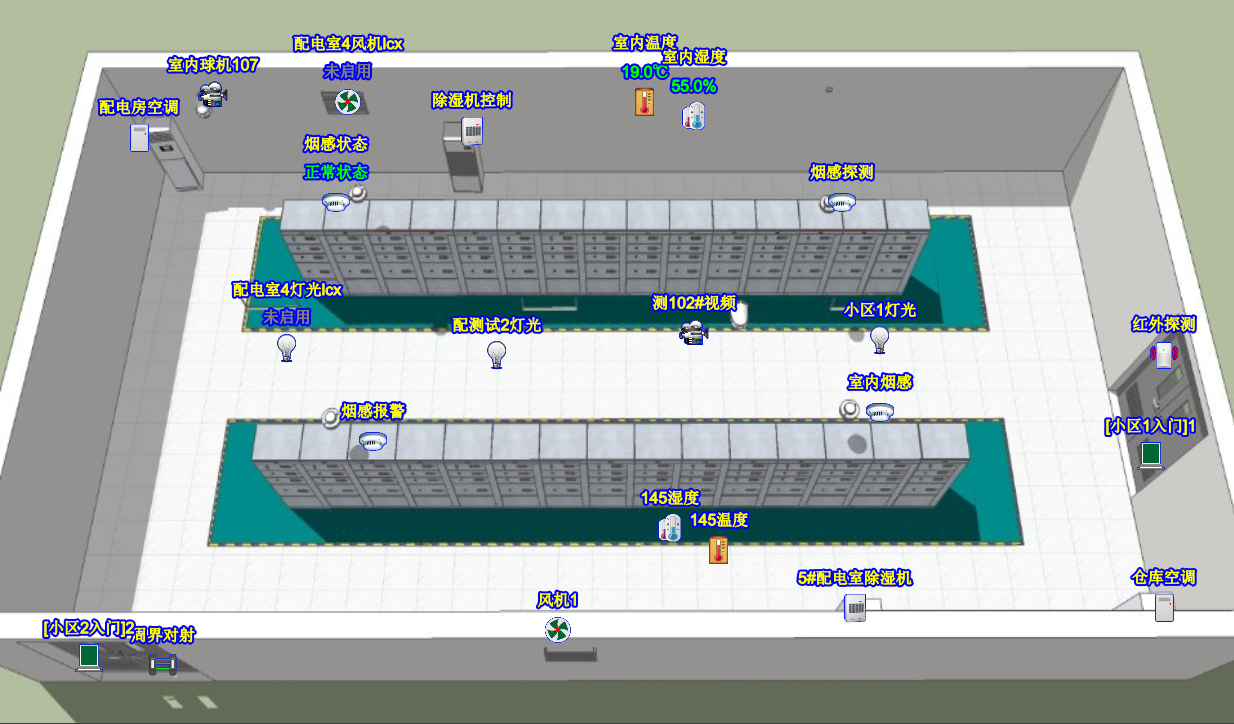

平台需具备基本的数据存储、处理和分析功能。通过平台,可实现对配电室设备的远程监控,将传感器和监测设备采集到的数据进行集中管理和分析,同时支持智能预警功能,当监测到参数异常或设备故障时,能自动发出预警信号,提醒运维人员及时处理。此外,还能对控制设备进行远程操作,实现远程控制功能。

5、数据采集主机

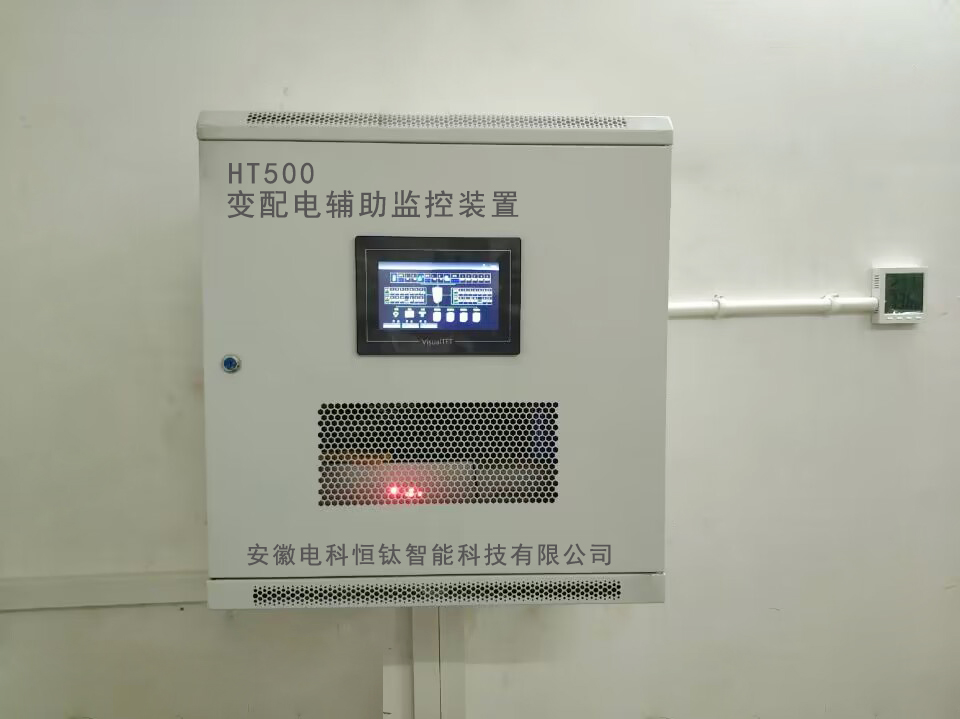

物联网智能主机:如HT500物联网智能主机,负责数据采集、状态监测、设备控制、报警事件记录查询等功能,可根据采集到的设备数据或状态联动启动风机、声光报警器、空调、水泵等设备。

以上是基础经济型配电室动力环境监控系统的典型配置,可根据配电室的实际规模、设备情况和监控需求进行适当调整和扩展。

6、基础经济型方案的特点与适用场景

特点

成本可控:设备以实用功能为主,省略高端配置(如 AI 分析、机器人巡检),适合预算有限的场景。

部署简单:支持即插即用,无需复杂编程,通过网关和平台快速组网。

基础覆盖:满足温湿度、烟雾、水浸等核心环境参数的监测,以及视频监控和本地联动控制。

适用场景
小型配电室(如住宅小区、社区变电站、小型工厂配电房)、对智能化要求不高但需满足基本监控需求的场景。
