开闭所智能巡检系统

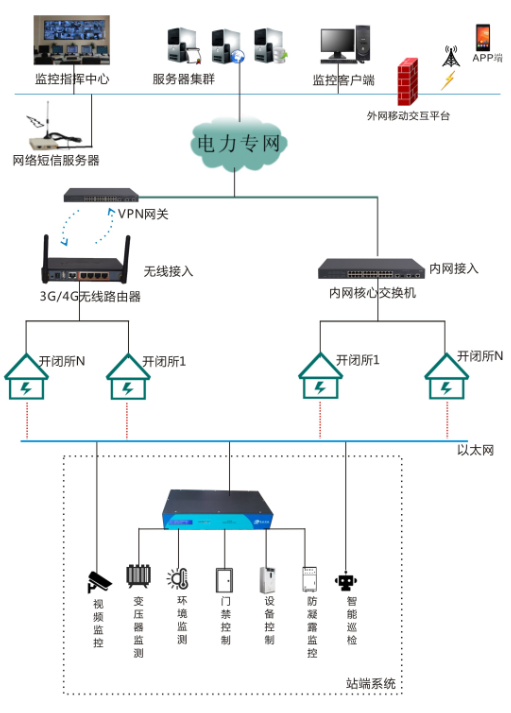

开闭所智能巡检系统依托于物联网和物联网技术可以对区域内的开闭所、配电房经行统一的集中监控做到降低成本，将开闭所的故障率降到最低有效的对供电的稳定性起到至关重要的作用。根据《开闭所管理制度》、《开闭所操作规程》以及《电力安全生产条例》等文件要求，结合电科恒钛的案例现场应用，我公司采用环境分布式架构，采用B/S、C/S的软件技术架构最大程度方便了运维人员在然后的运维工作。

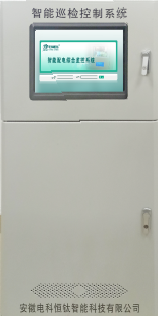

开闭所智能巡检控制系统是专为开闭所智能远程巡检管理服务的新一代智能产品，系统实时检测开闭所室内及室外环境温度、湿度。自动调节室内温度、湿度；实时检测室内SF6、NO、TVOC值等，自动调节室内空气质量。通过球机和枪机等数字视频监控装置，对人员出入以及设备现场情况实现实时监控，对预设时间内的视频数据现场存储，实现现场和远程的视频监控及回放功能。

1. 温湿度监测：及时发现超温、高湿异常。
2. 空调监控：空调状态掌控，运行模式调控。
3. 风机控制：加强通风，减少尘埃、静电故障。
4. 门禁管理：规范出入，防止无关人员潜入。
5. 烟雾监测：防控消防火灾，避免经济损失。
6. 水浸检测：管道、天花板、地面漏水及时知道。
7. 入侵防盗：设备安全保障，避免信息、设备失窃。
8. 气体检测：六氟化硫、甲烷、臭氧等气体实时监测，避免气体浓度过高引起环境异常。

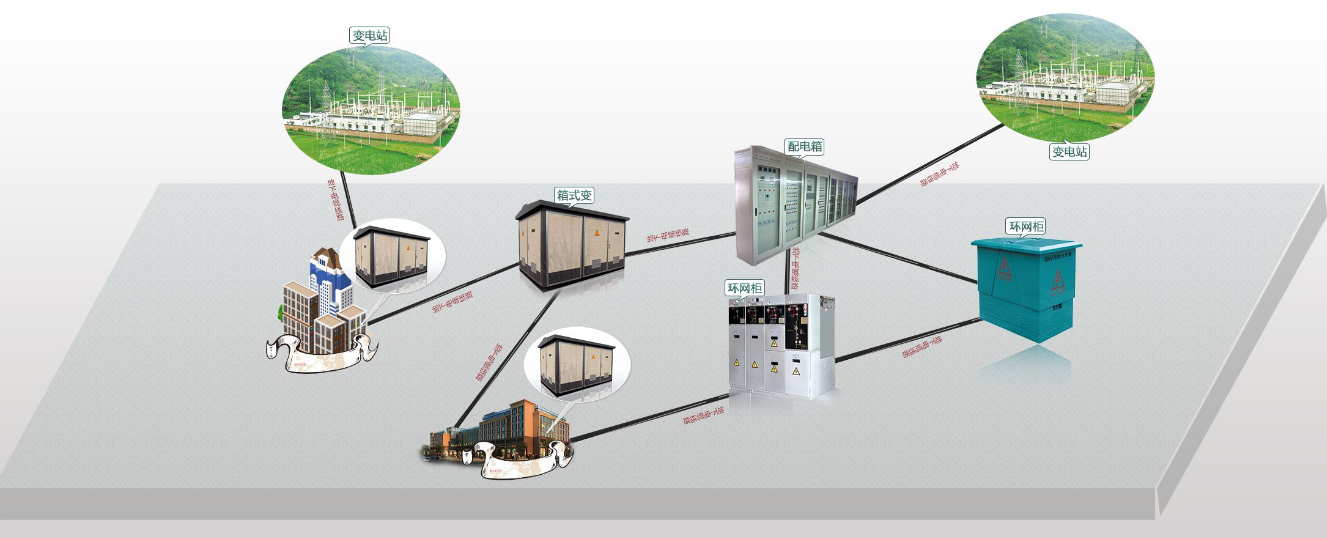

开闭所传统的解决方案就是分别安装环网柜、开关柜、变压器等监测设置，以及告警、视频以及环境监控等系统等，但是这些系统具有如下问题：

　　1、很多装置没有联网，只是在本地监测和控制;

　　2、各系统之间独立运行，无法有效的进行管理，达不到安全管理的效果。

　　3、目前变配电场所的巡检都是通过手工记录的方式进行，会出现代签、统计费时费力，无法做到实时监控和管理。

　　4、多系统并存不但增加了投资成本，后期的维护成本也大大增加，并且多个厂家的设备同时运行，也会产生扯皮现象，浪费业主的时间和精力。

开闭所智能巡检系统的技术目标

结合目前开闭所管理现状，运用智能化环境与安防综合监控技术，对开闭所内外环境与安防监控进行技术研究，探索开闭所智能巡检系统的可行性。

1、为智能电网的信息化、自动化、互动化提供技术基础

智能化开闭所应该能够实现站内全部设施的自动化、信息化、数字化，并通过有效的数据整合收集体系，将数据上传至统计分析系统，为运行管理工作提供技术支持和决策依据。

2、及时发现异常，减少事故发生

对环境与安防综合监控技术研究，可以掌握开闭所动态的环境与安防数据，可及时发现开闭所环境异常并及时处理，减少了因开闭所环境造成的停电事故的发生；

对在线式红外母线测温技术的研究，以及对电缆温度无线测温技术的研究。解决不需要接触母线就能测出母线温度的问题，通过无线通讯技术实现电缆温度的检测。实时掌握母线和电缆温度，起到故障预警的作用。

对腐蚀电缆的臭氧O3气体检测，预防电缆被腐蚀；对开关室SF6和O2检测，实时检测泄漏情况，保证人员安全。电缆沟内H2S气体检测，实时掌握电缆沟内有毒气体H2S的浓度，保障电缆沟施工人员生命安全。

3、无人泵机启停，降低人工巡视频率

对地下漏水检测以及水泵联动技术的研究，可以实现无人泵机启停，可降低人工巡视的频率；

4、改良施工模式，保护所内环境

对传感网技术的研究，可减少开闭所内开槽布线的施工方式，对于保护开闭所内环境以及减少事故发生几率起到关键性作用；

5、主动视频监控，及时处理入侵破坏行为

对主动视频分析技术的应用，可实现对开闭所内外环境的主动视频监控，及时处理对开闭所的入侵、破坏行为。

6、实现对开关室的远程智能巡检

  实现远程智能巡检，就是通过智能机器人依次获取巡检图像，并通过智能分析等先进技术手段，系统可以自动的、智能识别每一个巡检目标、自动发现每一个设备缺陷、自动判断每一个巡检结果是否正常；远程智能巡检做到分析内容全面，识别结果准确，对于异常和故障进行主动自动报警的功能。

  实现远程智能巡检，就是要完全取代人工到站巡检。系统可以在没有人工参与情况下定时、自动执行各项巡检任务，运维人员只需要对系统巡检结果进行确认和复核，从而实现配网运维的智能化、节省大量的力物力。

7、实现对开关室的开关柜远程红外测温

  智能轨道机器人的红外成像摄像机通过开关柜的红外测温窗口，可以测量开关柜内部各个刀闸、线缆接头等温度，为一次设备运行情况提供了重要参考依据，当设备温度超过预定报警温度时，自动报警，实时远程告知值班人员。

8、实现对开关室的远程一次设备放电检测

  通过智能机器人的超声波局部放电检测仪对变电站开关室内的一次设备进行检测，可以测量开关柜内部各个刀闸、线缆、套管等各个高压设备的放电现象，为一次设备运行情况提供了重要参考依据，当检测设发现局部放电时，自动报警，提醒值班人员进行确认检修。

9、实现开关室的智能告警

  远程智能告警是对开关室实时发生的各类可能影响生产正常运行的事件进行及时发现、及时响应、及时处置的有效手段，对电网安全生产具有重要的意义。

  实现远程智能告警，就是开关室发生设备运行异常、消防告警、安防告警等各类情况时，实时远程告知值班人员，及时对告警信号进行复核和处置。
