FastDFS-00介绍

相关网站

• 软件包地址：

  https://sourceforge.net/projects/fastdfs/files/

• 源码包地址：

  https://github.com/happyfish100/fastdfs

简介

• 轻量级的开源分布式文件系统
• 主要解决大容量的文件存储和高并发访问的问题，文件存取时实现了负载均衡
• 实现软件方式的RAID，可以使用廉价的IDE硬盘进行存储
• 支持存储服务器在线扩容
• 支持相同内容的文件只保存一份，节约磁盘空间
• 只能通过Client API访问，不支持POSIX访问方式
• 特别适合大中型网站使用，用来存储资源文件（如：图片、文档、音频、视频等等）
• 开发语言C

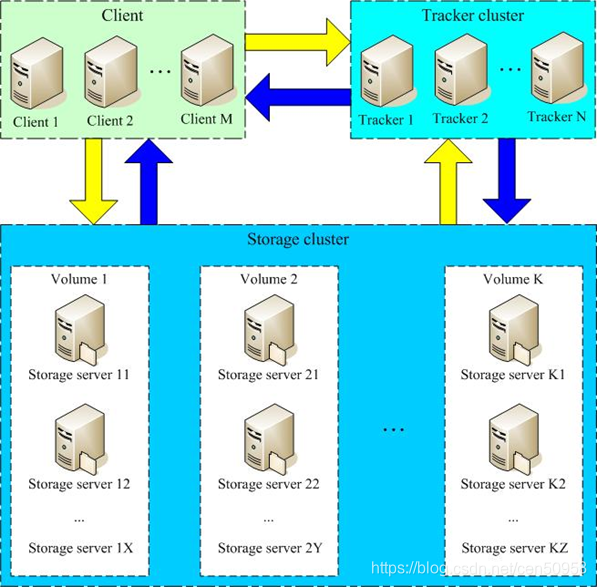

架构图

相关术语

• Tracker Server：跟踪服务器，主要做调度工作，在访问上起负载均衡的作用。记录storage server的状态，是连接Client和Storage server的枢纽。
• Storage Server：存储服务器，文件和meta data都保存到存储服务器上
• group：组，也可称为卷。同组内服务器上的文件是完全相同的
• 文件标识：包括两部分：组名和文件名（包含路径）
• meta data：文件相关属性，键值对（Key Value Pair）方式，如：width=1024,heigth=768

同步机制

• 同一组内的storage server之间是对等的，文件上传、删除等操作可以在任意一台storage server上进行
• 文件同步只在同组内的storage server之间进行，采用push方式，即源服务器同步给目标服务器
• 源头数据才需要同步，备份数据不需要再次同步，否则就构成环路
• 上述第二条规则有个例外，就是新增加一台storage server时，由已有的一台storage server将已有的所有数据（包括源头数据和备份数据）同步给该新增服务器

通信协议

• 协议包由两部分组成：header和body
• header共10字节，格式如下：
  8 bytes body length
  1 byte command
  1 byte status
• body数据包格式由取决于具体的命令，body可以为空

流程图

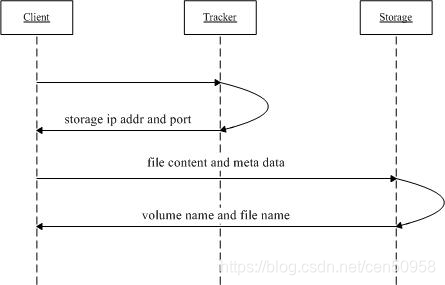

• 上传文件流程图

  1. client询问tracker上传到的storage，不需要附加参数
  2. tracker返回一台可用的storage
  3. client直接和storage通讯完成文件上传

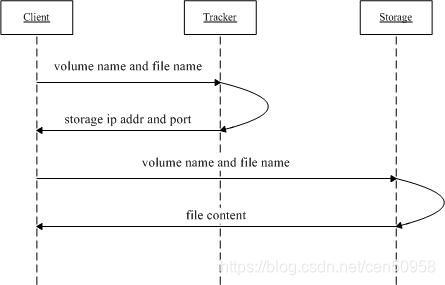

• 下载文件流程图

  1. client询问tracker下载文件的storage，参数为文件标识（组名和文件名）
  2. tracker返回一台可用的storage
  3. client直接和storage通讯完成文件下载

运行目录结构

• tracker server

  ${base_path}
  |__data
  |     |__storage_groups.dat：存储分组信息
      |     |__storage_servers.dat：存储服务器列表
  |__logs
  |__trackerd.log：tracker server日志文件


• storage server

  ${base_path}
  |__data
  |     |__.data_init_flag：当前storage server初始化信息
  |     |__storage_stat.dat：当前storage server统计信息
  |     |__sync：存放数据同步相关文件
  |     |     |__binlog.index：当前的binlog文件索引号
  |     |     |__binlog.###：存放更新操作记录（日志）
  |     |     |__${ip_addr}_${port}.mark：存放同步的完成情况
  |     |
  |     |__一级目录：256个存放数据文件的目录，如：00, 1F
  |           |__二级目录：256个存放数据文件的目录
  |__logs
  |__storaged.log：storage server日志文件
