本文详细介绍了一项基于GNS3的网络实验流程，包括构建虚拟设备、配置IP及路由、启动OSPF与RIP协议、实现全网互通等关键步骤，为读者提供了一个全面的网络实验参考。

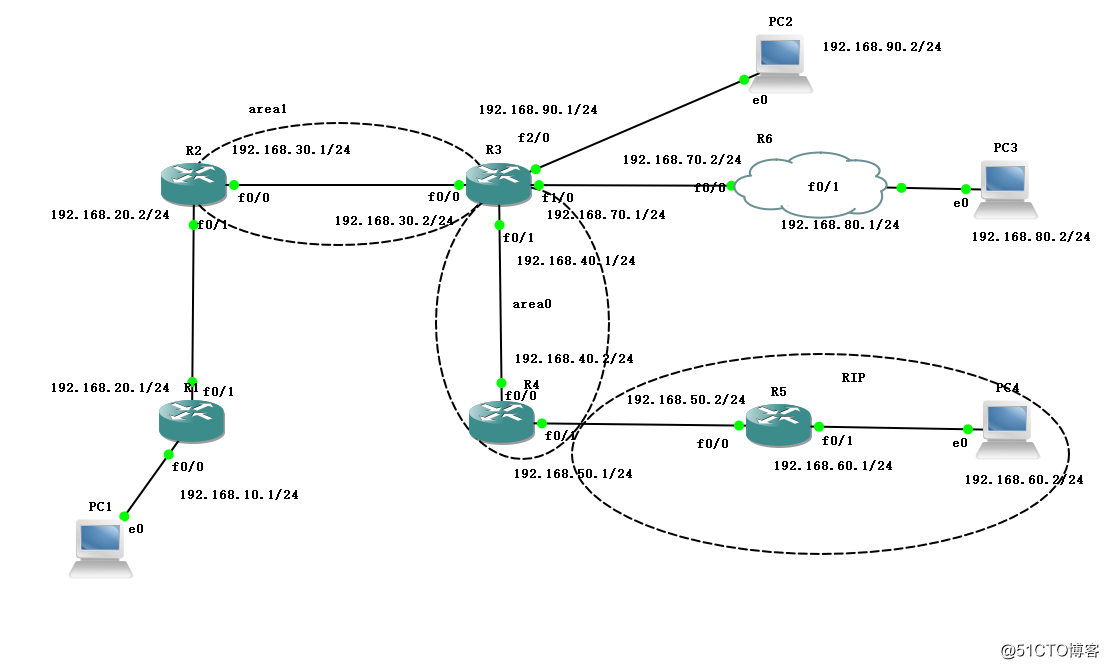

实验拓扑图
实验工具
GNS3
实验步骤
1.按照拓扑图构建好相应的虚拟设备

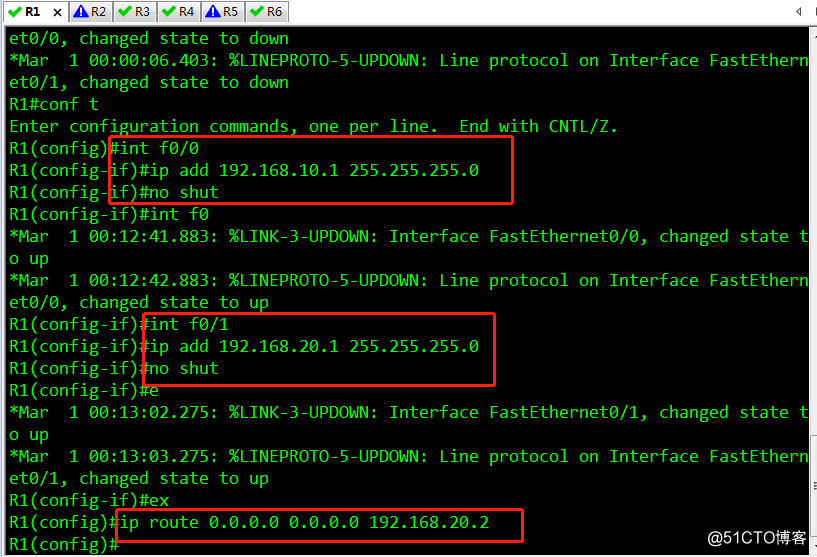

2.进入R1，配置接口IP，配置默认路由

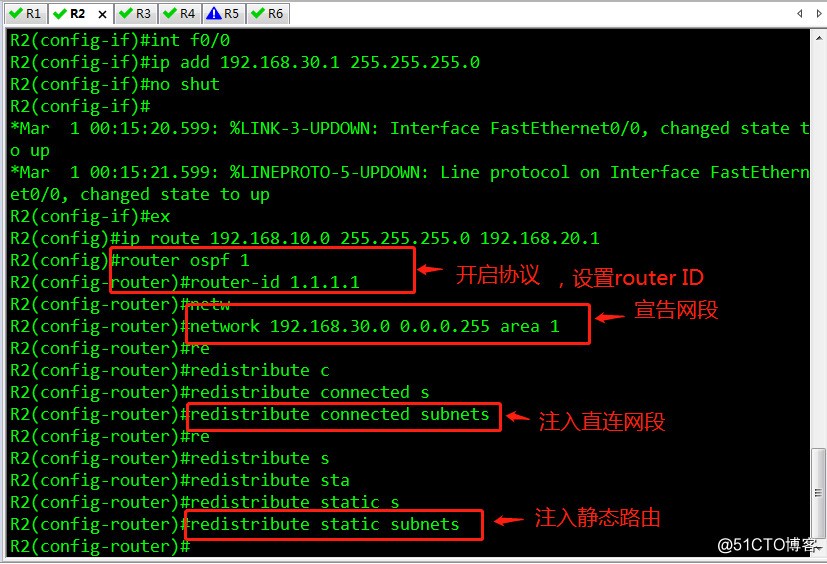

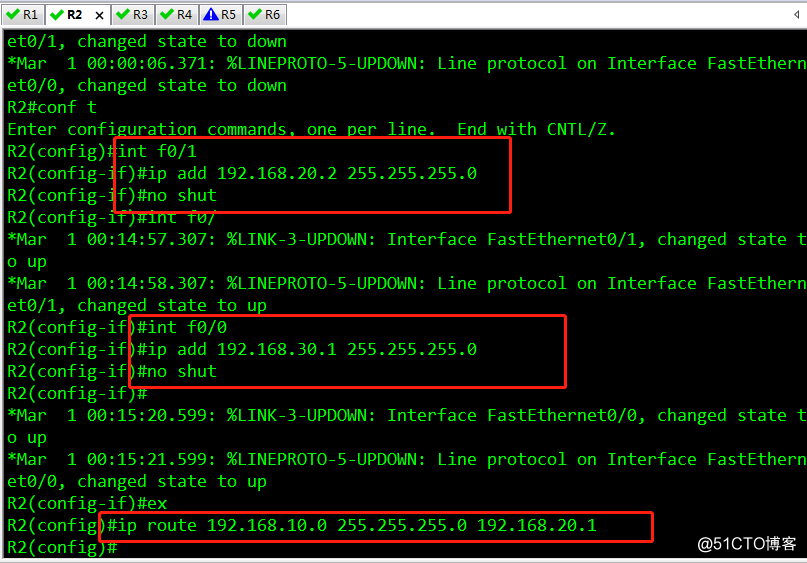

3.进入R2，配置接口IP，配置静态路由
4.开启OSPF协议，设置router ID，注入直连网段和静态路由

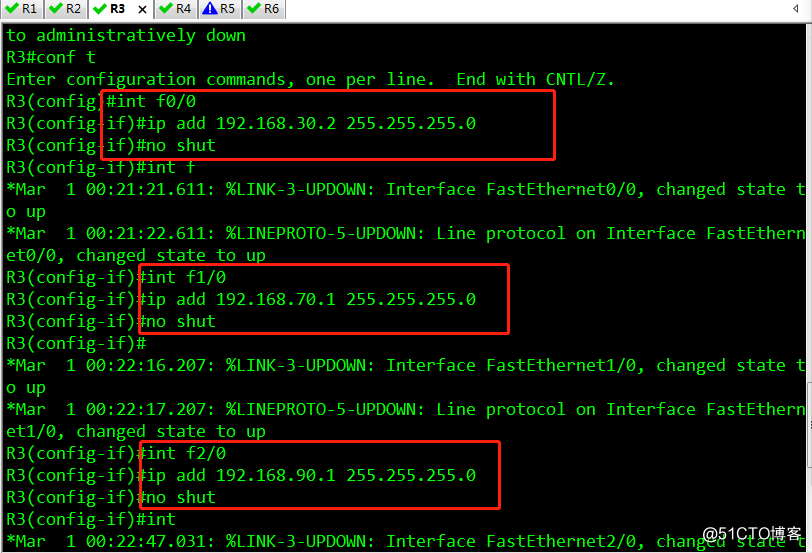

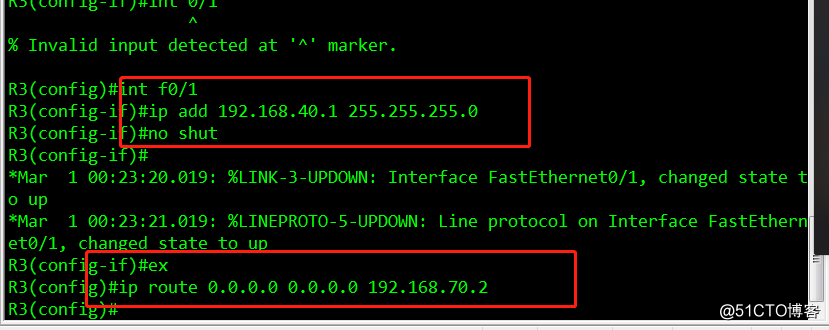

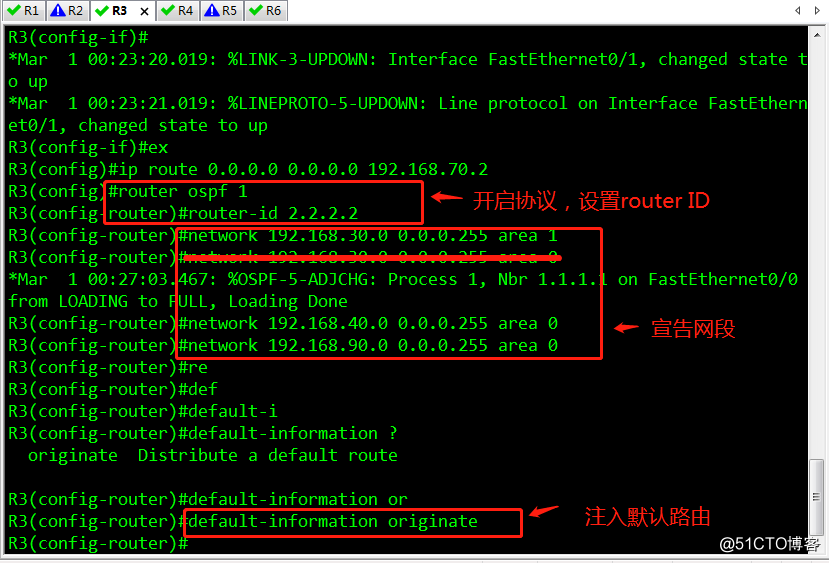

5.进入R3，配置接口IP，配置默认路由
6.开启OSPF协议，设置router ID，注入默认路由

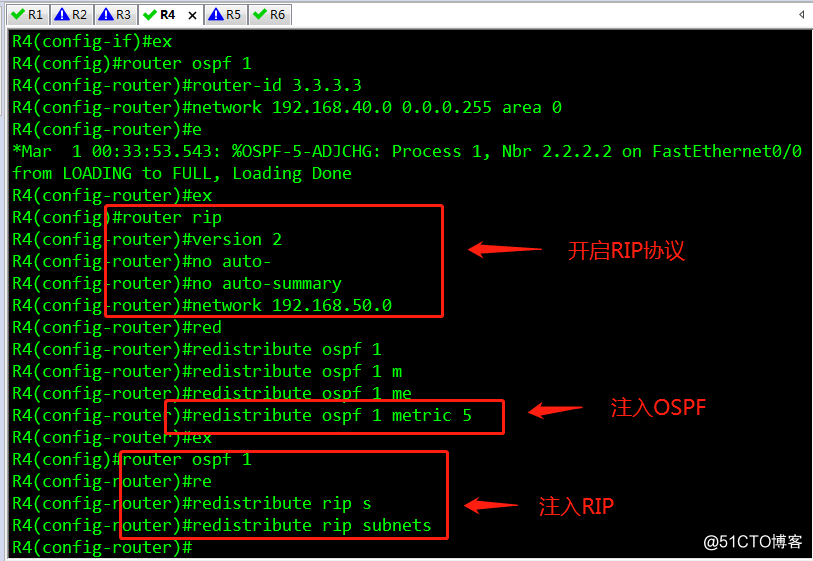

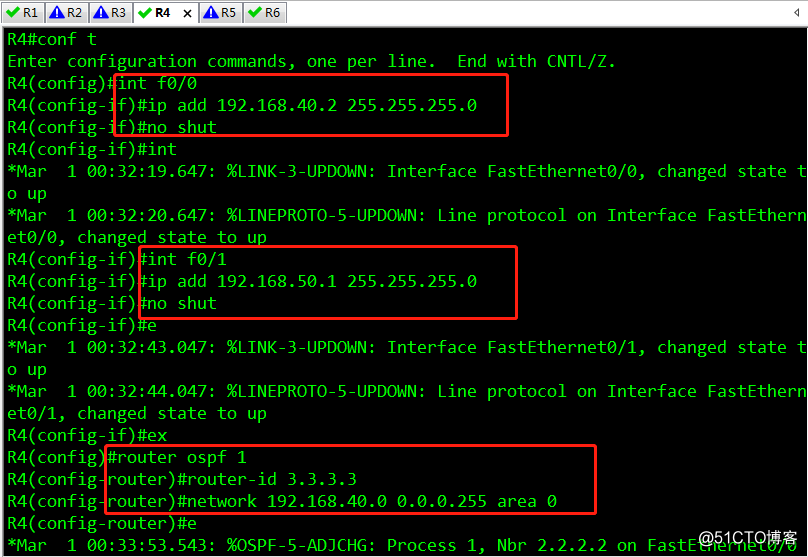

7.进入R4，配置接口IP，开启OSPF和RIP协议，并在OSPF中注入RIP，在RIP中注入OSPF

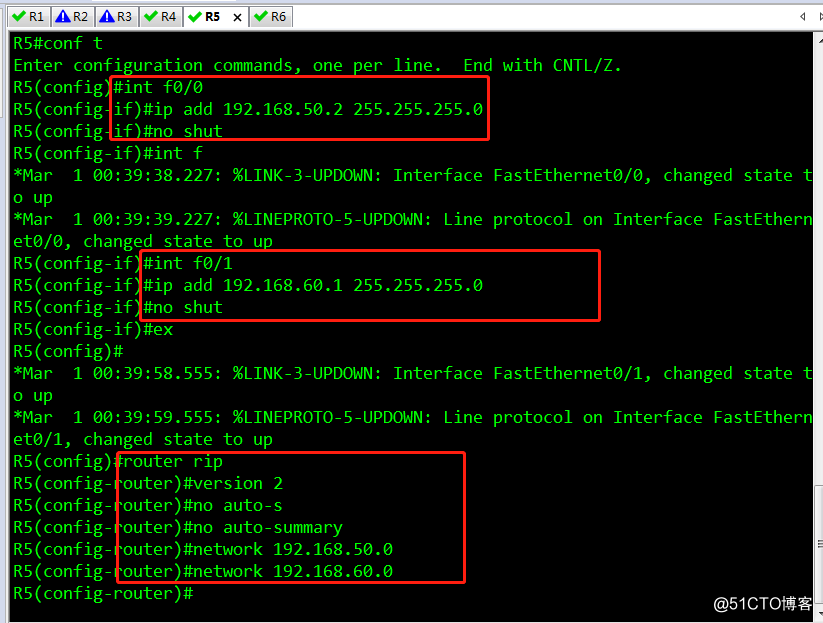

8.进入R5，配置接口IP，开启RIP协议

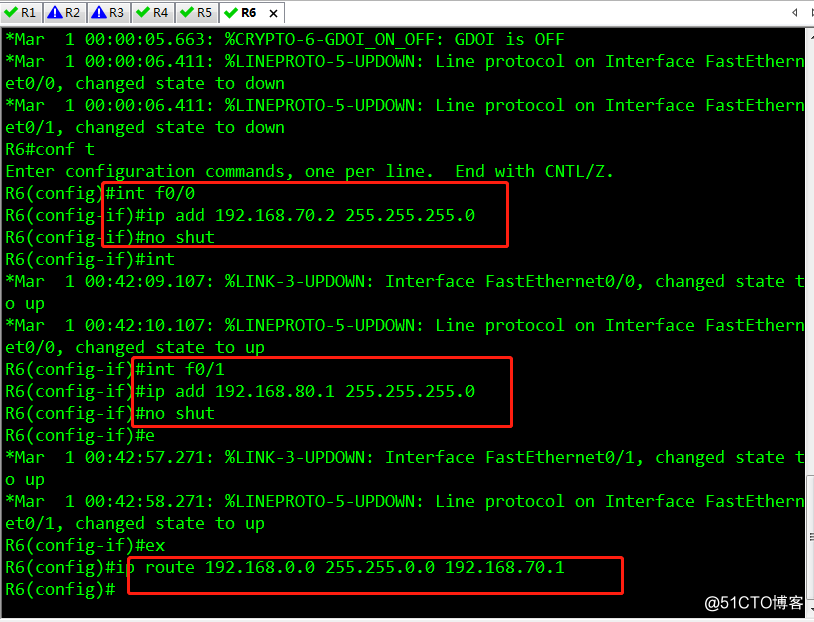

9.进入R6，配置接口IP，配置静态路由

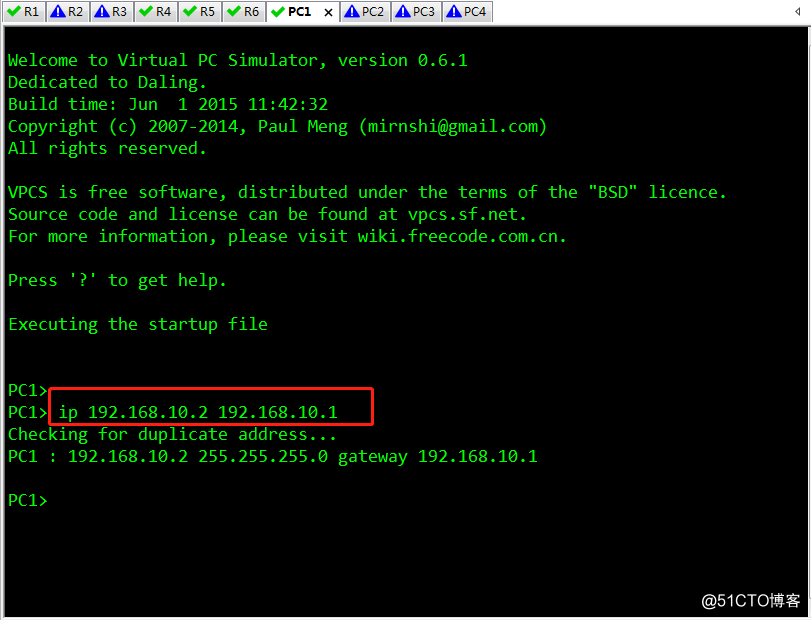

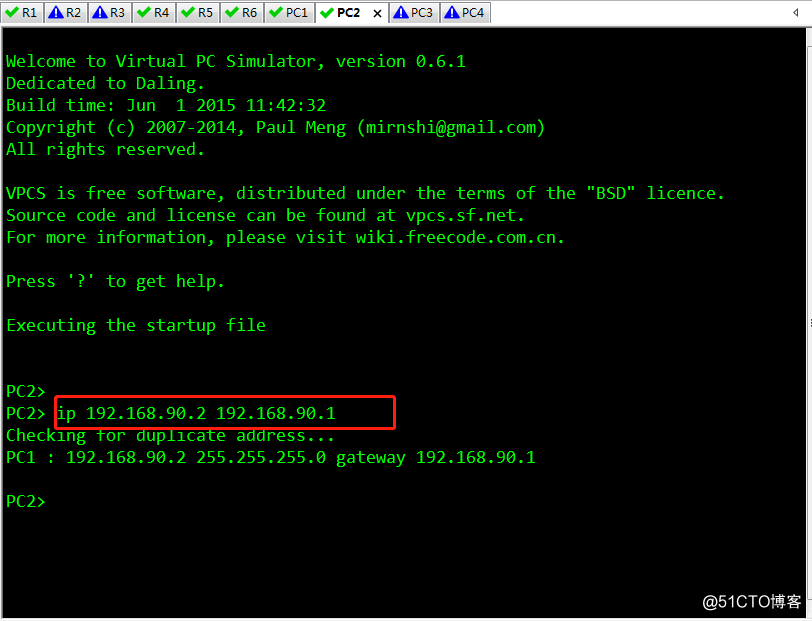

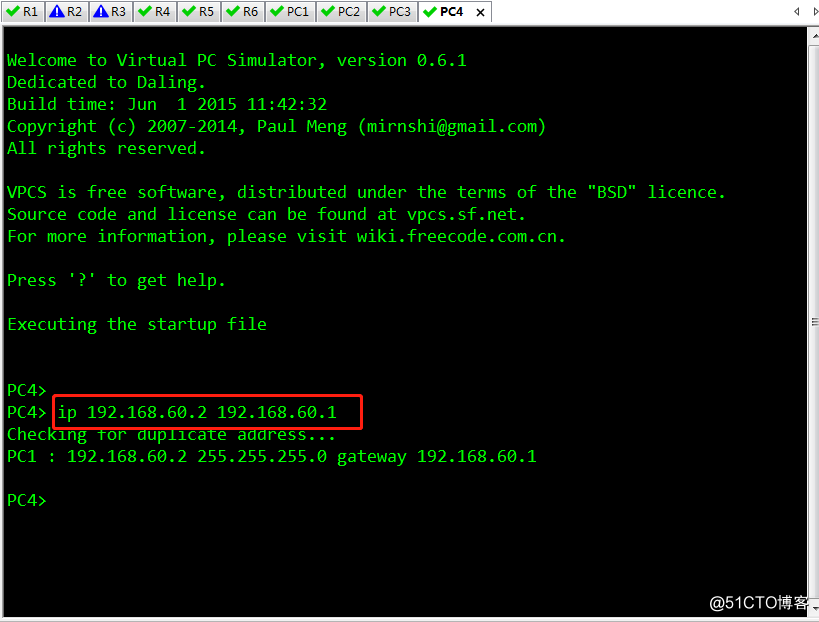

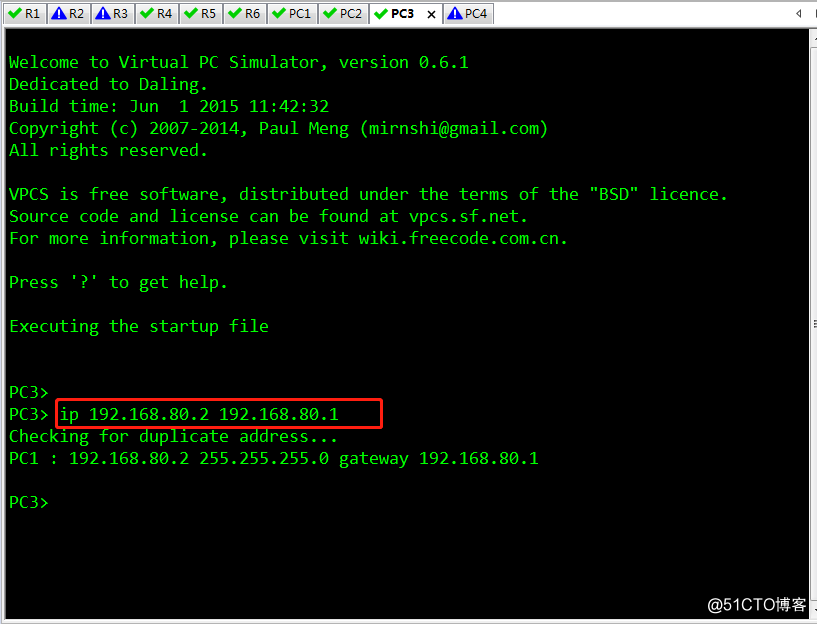

10.分别给PC1-4设置IP

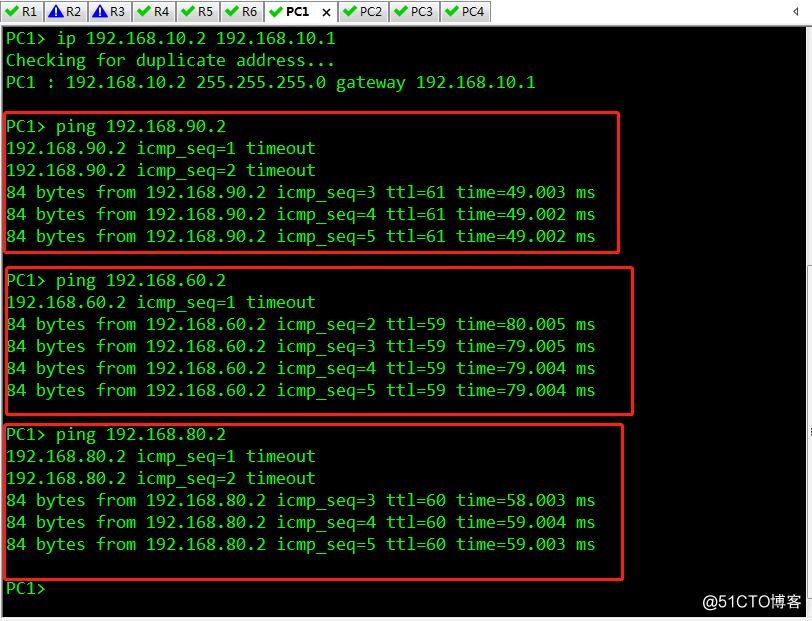

11.验证全网互通
